Betrieb
4.2
Heizbetrieb
Im Normalbetrieb arbeitet der Kesseltemperaturregler immer in einer Automatik- oder Dauerbetriebsart. Die Kesseltemperatur
wird witterungsabhängig geregelt.
4.2.1 Manuelle Einstellung der Kesseltemperatur
Zum manuellen Anheizen der Heizungsanlage oder zum vorübergehenden manuellen Einstellen der Kesseltemperatur kann die
ROTEX GSU im Handbetrieb geregelt werden.
• Netzschalter einschalten. Startphase abwarten.
Solltemperatur
Bild 4-4
q
•
Drehtaster einstellen.
a
•
4.2.2 Pumpeneinstellung für einen energiesparenden Betrieb
Die 25 kW-Varianten der ROTEX GasSolarUnit sind mit einer dreistufigen Pumpe ausgestattet, deren Leistung in der Regel
ausreicht, die komplette Heizungsanlage zu versorgen. Zusätzliche Pumpen werden nur dann benötigt, wenn gemischte Heizkreise
installiert sind.
Je nach Wärmebedarf und Auslegungstemperaturen der Heizungsanlage kann die Pumpe auch mit einer reduzierten Drehzahl
betrieben werden, ohne Einschränkungen in der Wärmeversorgung hinnehmen zu müssen. Damit können Sie Pumpenstrom sparen.
Die in der ROTEX GSU eingebaut Pumpe verbraucht in Leistungsstufe 3 ca. 75-80 W, in Leistungsstufe 2 ca. 55-60 W und in
Leistungsstufe 1 nur ca. 40 W.
Bestimmung der benötigten Pumpenstufe
Q
Heizleistung

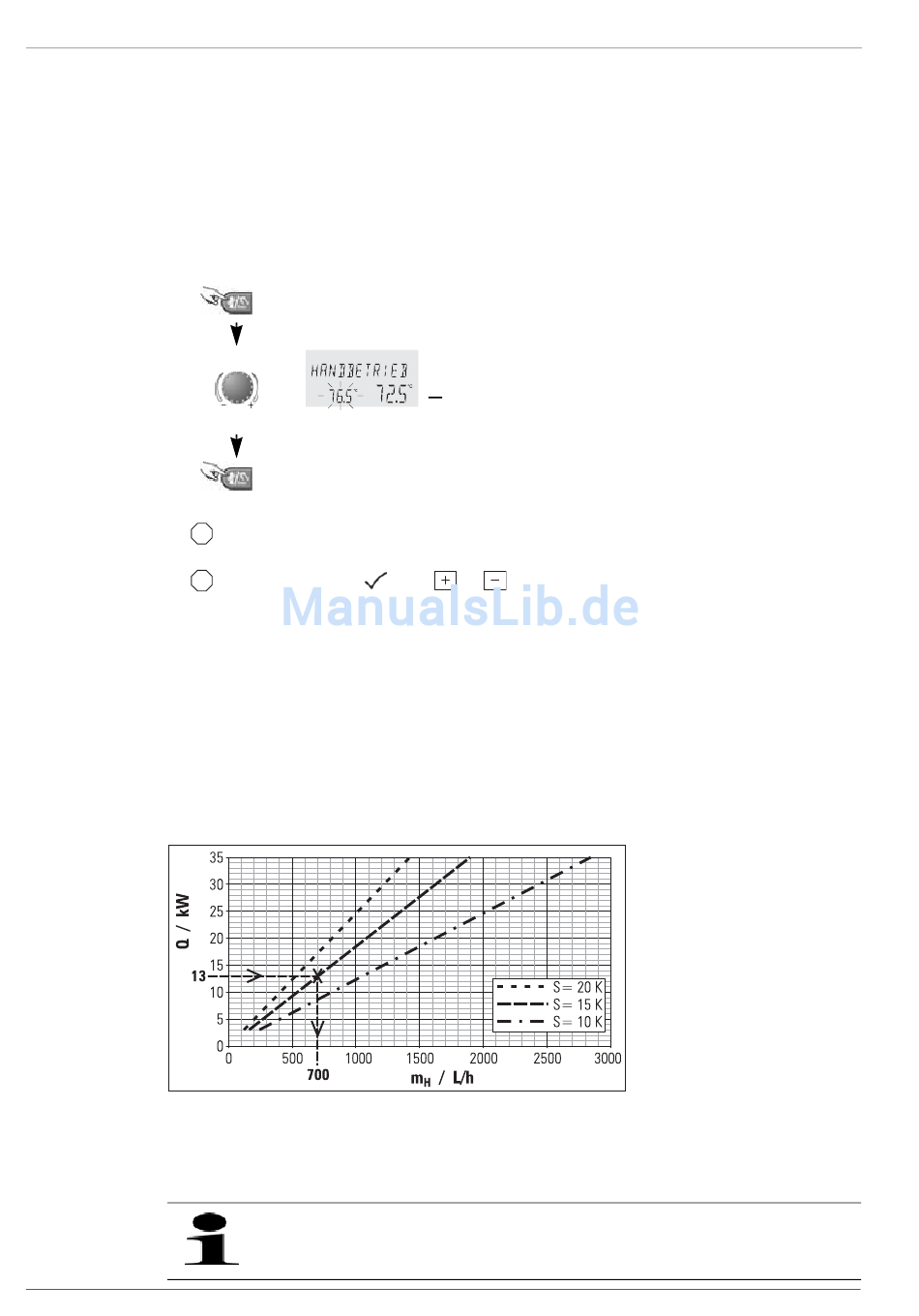

Bild 4-5
• Bestimmen Sie im Heizleistungsdiagramm (Bild 4-5) die zu einer bestimmten Heizleistung zugehörige Durchflussmenge
abhängig von der Auslegungs-Spreizung.
22
ca. 5 s lang drücken
Ändern
Gewünschter
Sollwert (blinkend)
Rücksprung zur ursprünglichen Betriebsart, Grund-
anzeige, eingestellter Sollwert wird gespeichert
Handbetrieb für THETA 23R (Wärmeerzeugertemperatur einstellen)
Betriebstemperatur für Handbetrieb einstellen. Dazu die Handtaste ca. 5 s betätigen und die Betriebstemperatur am
Drehschalter I auf Position
Heizleistungsdiagramm
Die Auslegungs-Spreizung beschreibt die Temperaturdifferenz zwischen Heizungsvorlauf und Heizungsrücklauf
bei Auslegungsbedingungen (in der Regel -12 °C Außenlufttemperatur).
Aktueller Istwert
stellen.
und
gleichzeitig drücken.
m
Durchflussmenge
H
BA ROTEX GSU - 09/2007
