Aufstellung und Installation
3.7
Kondensatablauf anschließen
Das bei der Abkühlung der Verbrennungsgase im Kessel und im Abgassystem entstehende Kondensat wird über das Kondensa-
trohr in den Speicherbehälter geleitet, darin mittels Dauer-Neutralisationsfüllung neutralisiert und anschließend über den Sicher-
heits-Überlaufanschluss (Bild 3-9) an die Kanalisation abgeführt.
Anschluss
• Kondensat-Ablaufschlauch (nicht im Lieferumfang
enthalten) mit stetigem Gefälle und mit freiem Einlauf zum
Kanalisationsanschluss führen.
• Der komplette Auslauf darf nicht verschließbar sein und
muss das Kondensat sowie im Schadensfall das austre-
tende Medium (Trink-, Puffer- oder Heizungswasser) sicher
und erkennbar nach außen abführen (z.B. Schlauchan-
schluss an Bodenablauf oder transparenter Abfluss-
schlauch).
• Kondensatablaufstrecke auf Dichtheit prüfen.
3.8
Ventilantrieb an das 3-Wege-Umschaltventil anschließen
Die ROTEX GSU ist serienmäßig mit einer integrierten Umwälzpumpe und einem 3-Wege-Umschaltventil (3W-UV) ausgestattet.
Die Umwälzpumpe und das 3-Wege-Umschaltventil sind werksseitig angeschlossen, der Ventilantrieb ist aufgesteckt.

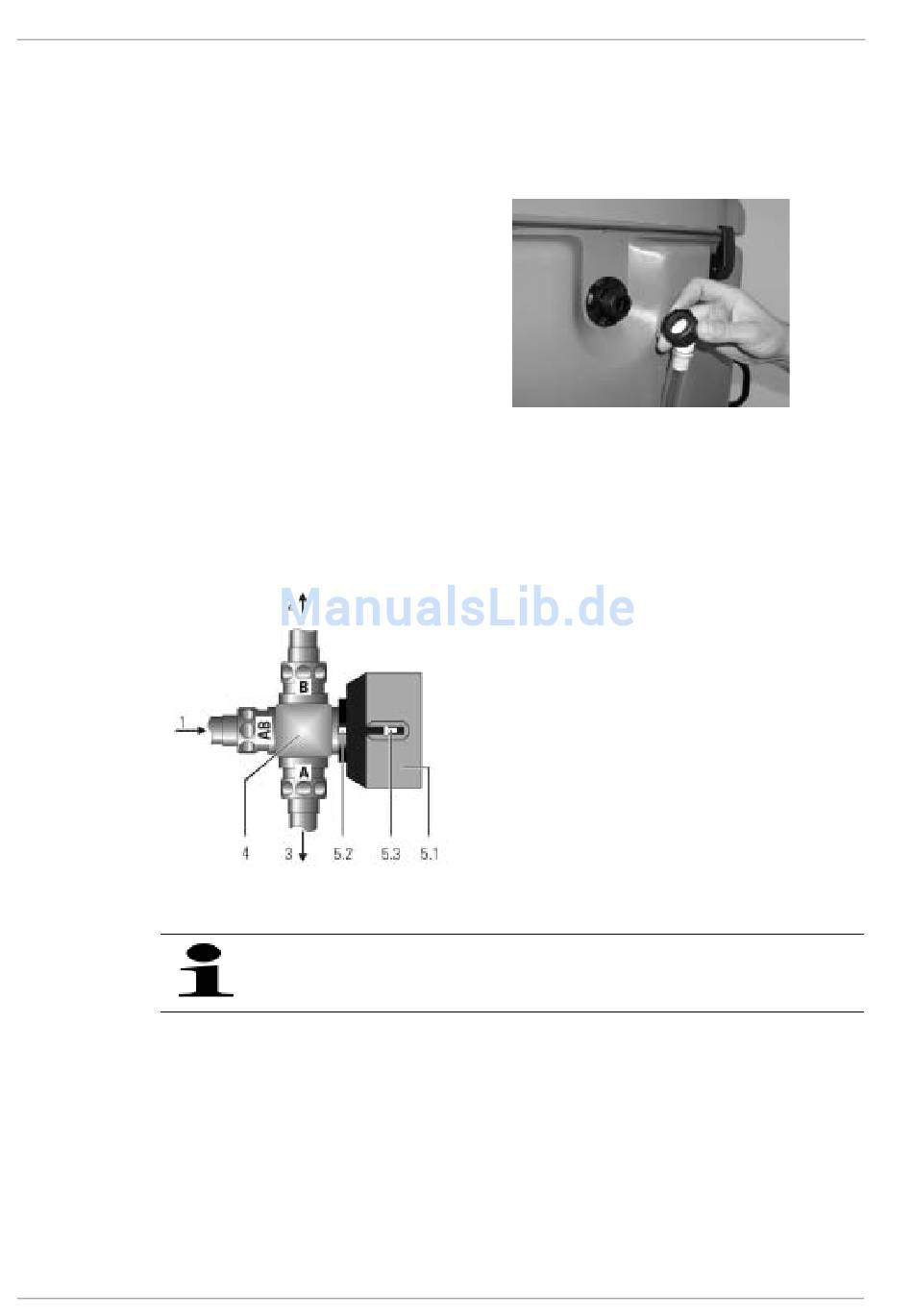

Bild 3-10 3-Wege-Umschaltventil
• Nach Inbetriebnahme den Anschlussstecker am Kabel des 3-Wege-Umschaltventils an den Ventilantrieb einstecken.
22
Die Umwälzpumpe und das 3-Wege-Umschaltventil haben je ein mit einem Anschlussstecker versehenes Kabel.
Diese Kabel sind fertig montiert.
Bild 3-9
Anschluss des Kondensat-Überlaufschlauchs
1
Kessel Vorlauf
2
Heizung Vorlauf
3
Vorlauf Speicherladung
4
3-Wege-Umschaltventil
5.1 Ventilantrieb
5.2 Entriegelungstaste der Antriebsarretierung
5.3 Handhebel
FA ROTEX GSU - 03/2007
