3.11 Gasleitung anschließen, Brennereinstellung für Gasart prüfen
3.11.1 Wichtige Hinweise zum Gasanschluss
Gasanschluss:
– Den Gasanschluss entsprechend den technischen Regeln für Gasinstallation (DVGW-Arbeitsblatt G 600 / TRGI 86, Ausgabe
1996 und TRF) sowie den einschlägigen Vorschriften des Bestimmungslandes und des Gasversorgungsunternehmens ausfüh-
ren.
– Bauseitig muss eine thermisch auslösende Absperrvorrichtung (TAE) und ein Gasströmungswächter (GSW) mit DVGW Prüf-
zeichen eingebaut werden. Die TAE muss der Prüfgrundlage DVGW-VP 301 entsprechen. Der GSW muss entsprechend der
maximal einstellbaren Nennbelastung des Geräts dimensioniert sein.
Gasart:
– Die voreingestellte Gasart ist auf dem gelben Aufkleber am Brennergehäuse angegeben.
– Zulässigen Gas-Eingangsdruck (Ruhedruck) beachten.
Tab. 3-5
3.11.2 Gasleitung anschließen
• Werksseitig montierten Gasanschluss-Wellschlauch (A)
(Rohrgewinde DIN EN 2999 Rp ½") spannungsfrei an die Gaszuleitung
anschließen
FA ROTEX GSU - 03/2007
EXPLOSIONSGEFAHR!
Austretendes Gas bedroht unmittelbar das Leben und die Gesundheit von Personen. Bereits geringe Funken-
bildung führt zu schweren Explosionen.
• Vor Arbeiten an gasführenden Teilen immer den Gas-Absperrhahn des Hauses schließen.
• Bei Gasgeruch den Raum gut durchlüften. Kein offenes Feuer entfachen oder elektrische Schalter
betätigen.
• Arbeiten an gasführenden Teilen nur durch vom Gas- oder Energieversorgungsunternehmen autorisierte
und geschulte Heizungsfachkräfte.
Gasart
Nenndruck in mbar
Erdgas E/H
Erdgas LL/L
Flüssiggas
Zulässiger Gas-Eingangsdruck
Der serienmäßige Gasanschluss-Wellschlauch kann einen Druckabfall von bis zu 5 mbar hervorrufen. Dadurch
wird die Funktion des Gas-Brennwertkessels nicht nachteilig beeinflusst.
3
x
min. Eingangsdruck in mbar max. Eingangsdruck in mbar
20,0
20,0
50,0
Aufstellung und Installation
17,0
17,0
42,5

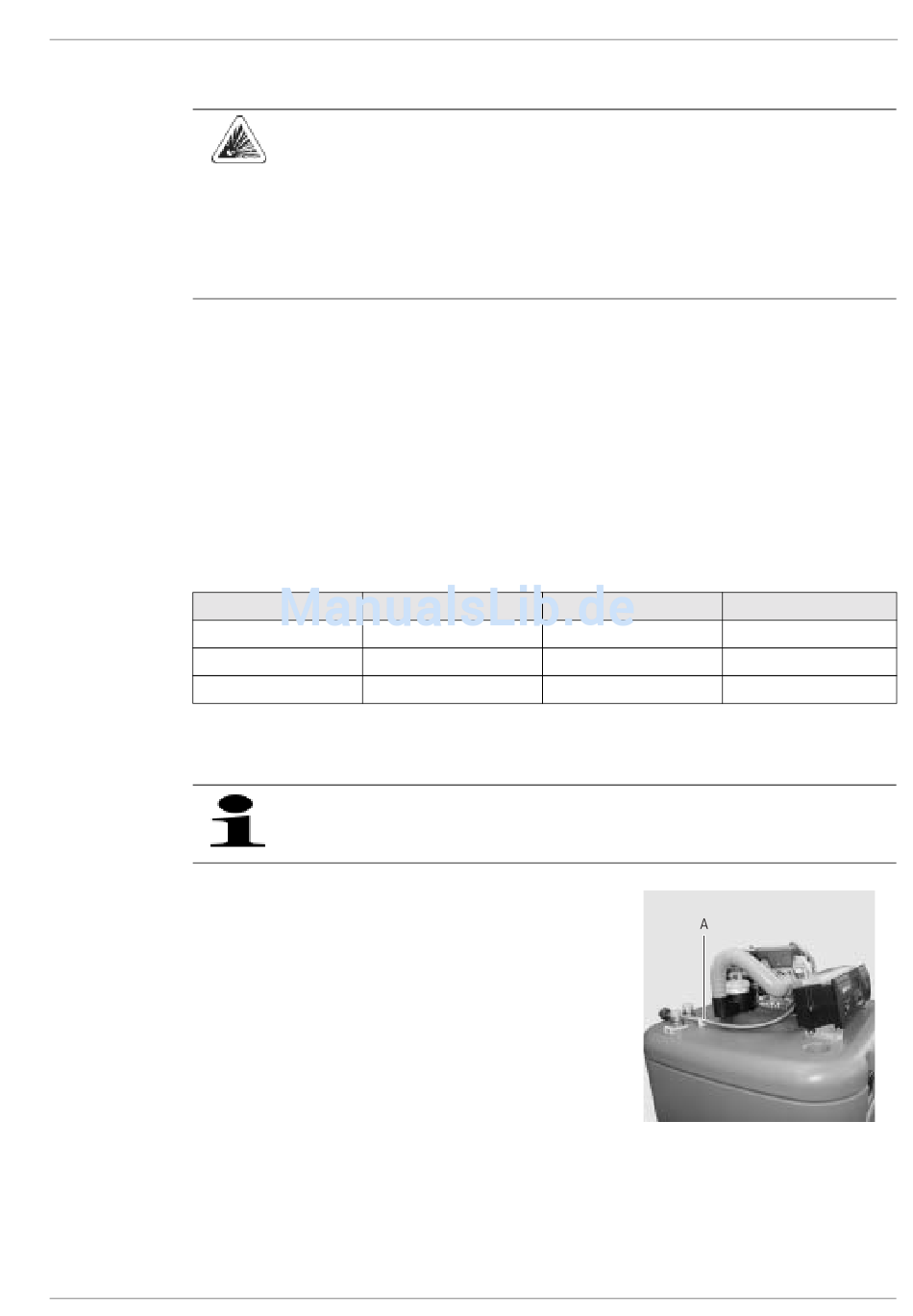

Bild 3-12 Gasanschluss
25,0
25,0
57,5
25
