Produktbeschreibung

2.1

Aufbau und Bestandteile der ROTEX GasSolarUnit

2 Produktbeschreibung

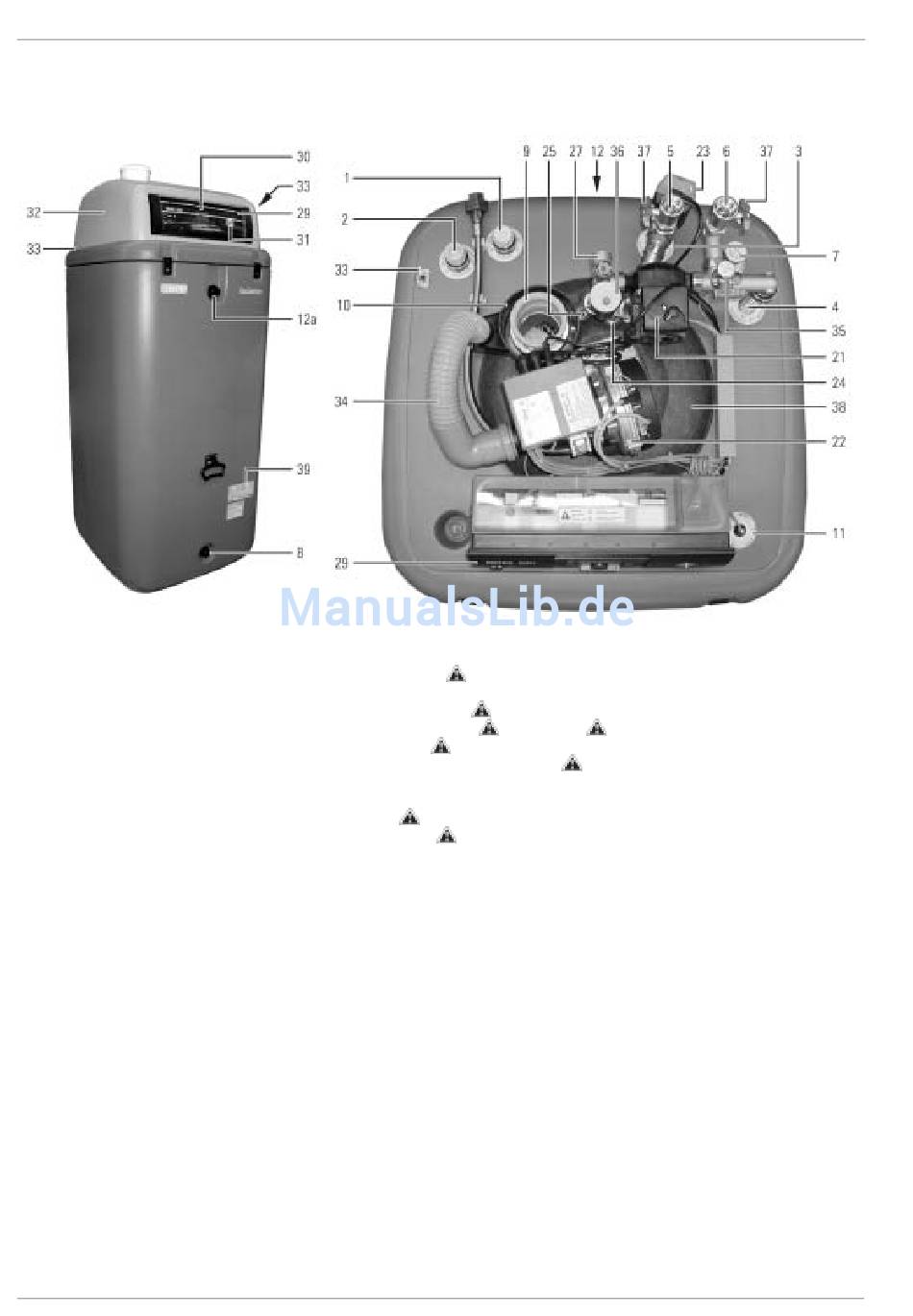

Bild 2-1 Bestandteile der ROTEX GasSolarUnit
1)
1 Kaltwasser
1)
2 Warmwasser
3 Warmwasser-Ladetauscher Vorlauf
4 Warmwasser-Ladetauscher Rücklauf
5 Heizungsvorlauf (warm)
6 Heizungsrücklauf (kalt)
7 Solaris Vorlaufanschluss
8 Solaris Rücklauf mit Ventileinsatz
9 Abgass
10 Zuluft
11 Tauchhülse für Speicherfühler und für Solaris-
Rücklauftemperaturfühler
12 Kondensat-Überlaufanschluss
12a Oberer Füllanschluss (alternativ: Kondensat-
Überlaufanschluss nach vorn
8
21 Heizungs-Umwälzpumpe)
22 Gas-Gebläsebrenner
23 3-Wege-Umschaltventil
24 Vorlauftemperaturfühler
25 Rücklauftemperaturfühler
27 Sicherheitsventil
28 Anschluss für Membranausdehnungsgefäß
29 Kesselschaltfeld
30 Regelung
31 Manometer
32 Schalldämmhaube
33 Sicherungsschrauben für Schalldämmhaube
34 Zuluftschlauch
35 Füll- und Entleerarmatur (KFE-Hahn)
36 Automatik-Entlüfter
37 Absperr-Kugelhahn
38 Wärmedämmschale für Kesselkörper
39 Typenschild mit Herstell-Nummer
Sicherheitseinrichtungen
1)
Vorbereitet für den Einbau von
Schwerkraftbremsen zur Vermeidung von
Auskühlverlusten.
