3 x Aufstellung und Installation
Tab. 3-2 zeigt die maximal zulässige Höhe der Abgasleitung für den Fall, dass die ROTEX GSU im Nenn-Leistungsbereich betrieben
wird.
Aufstellvariante
(gemäß Bild 3-4)
Tab. 3-2
1) Schachtquerschnitt bei DN80: 135 mm x 135 mm
Bei Beschränkung des Leistungsbereichs wird gegebenenfalls eine Neuberechnung der maximal zulässigen Höhe der Abgasleitung
notwendig. Die Kenngrößen für die Abgasberechnung können Sie Bild 3-5 und dem Kapitel 11 „Technische Daten" entnehmen.
Der Abgasmassenstrom der Anlage hängt von der eingestellten Brennerleistung ab.
a

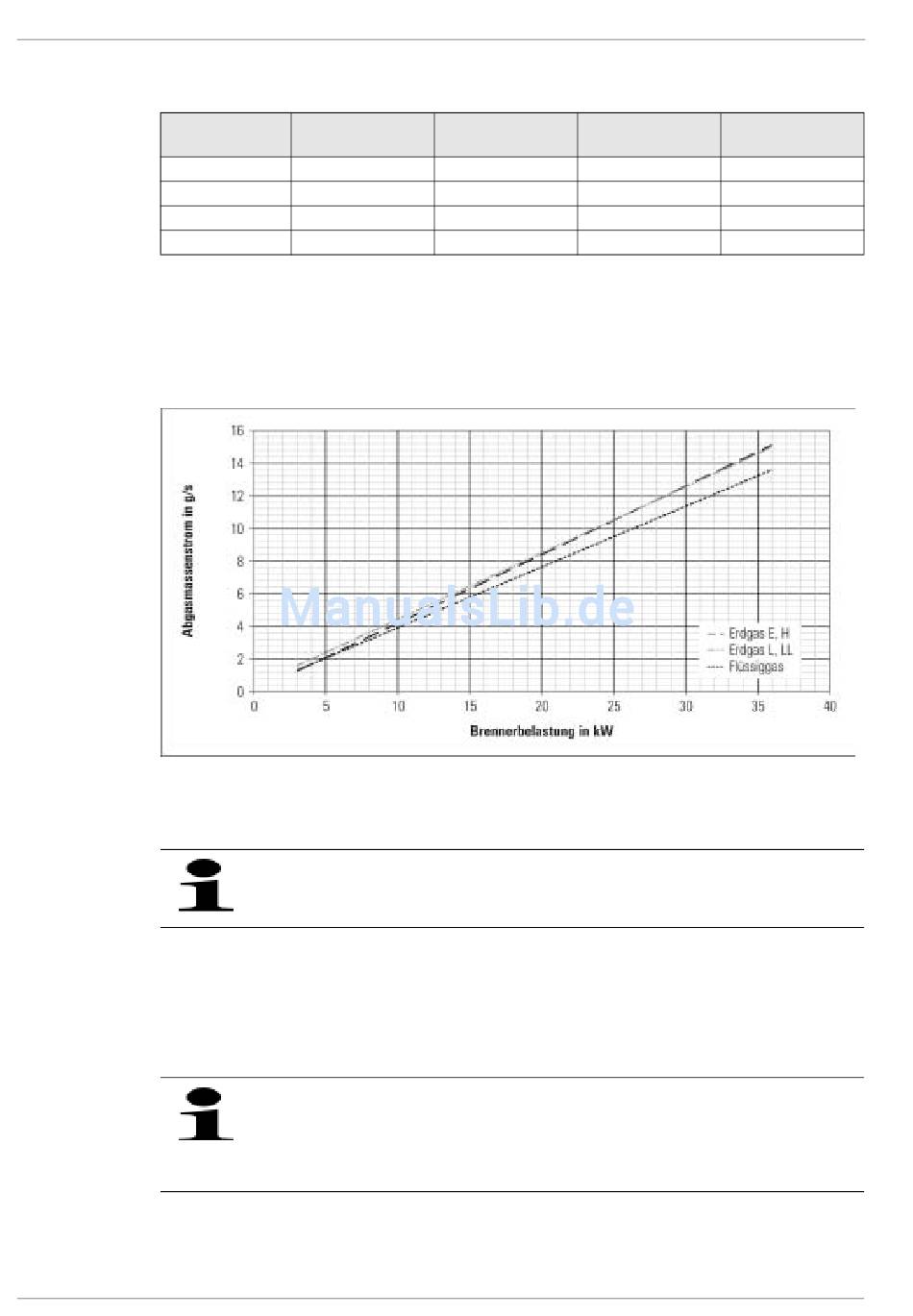

Bild 3-5
3.5.2 Abgasleitung an die ROTEX GSU anschließen

Voraussetzungen:

– Das Abgassystem erfüllt die in Abschnitt 3.5.1 dargestellten Anforderungen.
– Das Abgassystem erfüllt gegebenenfalls weiterführende nationale oder regionale Sicherheitsanforderungen.
– Die ROTEX GSU ist korrekt aufgestellt.

Anschluss:

• ROTEX GSU innerhalb des Aufstellraumes an die Abgasanlage anschließen (Anschlussmaße siehe Bild 3-1 bzw. Bild 3-2).
18
GSU 320
1)
1 10
2)
2 12
2)
3 12
2)
4 12
Maximal zulässige Höhe der Abgasleitung in m
Abgasmassenstrom in Abhängigkeit von der Brennerbelastung
Der ausführende Fachbetrieb muss sich vor Beginn der Arbeiten mit dem Bezirksschornsteinfeger abstimmen.
Auch in Regionen, in denen es nicht gesetzlich vorgeschrieben ist, empfehlen wir die Beteiligung des Bezirks-
schornsteinfegers mit einem Formblatt aktenkundig zu machen.
Grundsätzlich kann jede bauaufsichtlich zugelassene Abgasleitung (DIBT-Zulassungoder) angeschlossen
werden, die die Mindestanforderungen im Sinne der DIN 18160-1 bzw. der EN 14471 erfüllt und die CE-
Kennzeichnung besitzt (siehe Abschnitt 3.5.1).
Wir empfehlen die Verwendung der zugehörigen ROTEX Abgas-Bausätze (siehe Bild 3-8). Sie erfüllen alle Anfor-
derungen und sind zudem mit besonders säurebeständigen Dichtungen ausgestattet.
GSU 520 S
10
12
12
12
2) Konzentrische Abgas-/Zuluftleitung: DN80/125
GSU 530 S GSU 535
18 20
17 19
17 20
17 20
FA ROTEX GSU - 03/2007
