6.1

Aufbau und Kurzbeschreibung

6

Gasbrenner

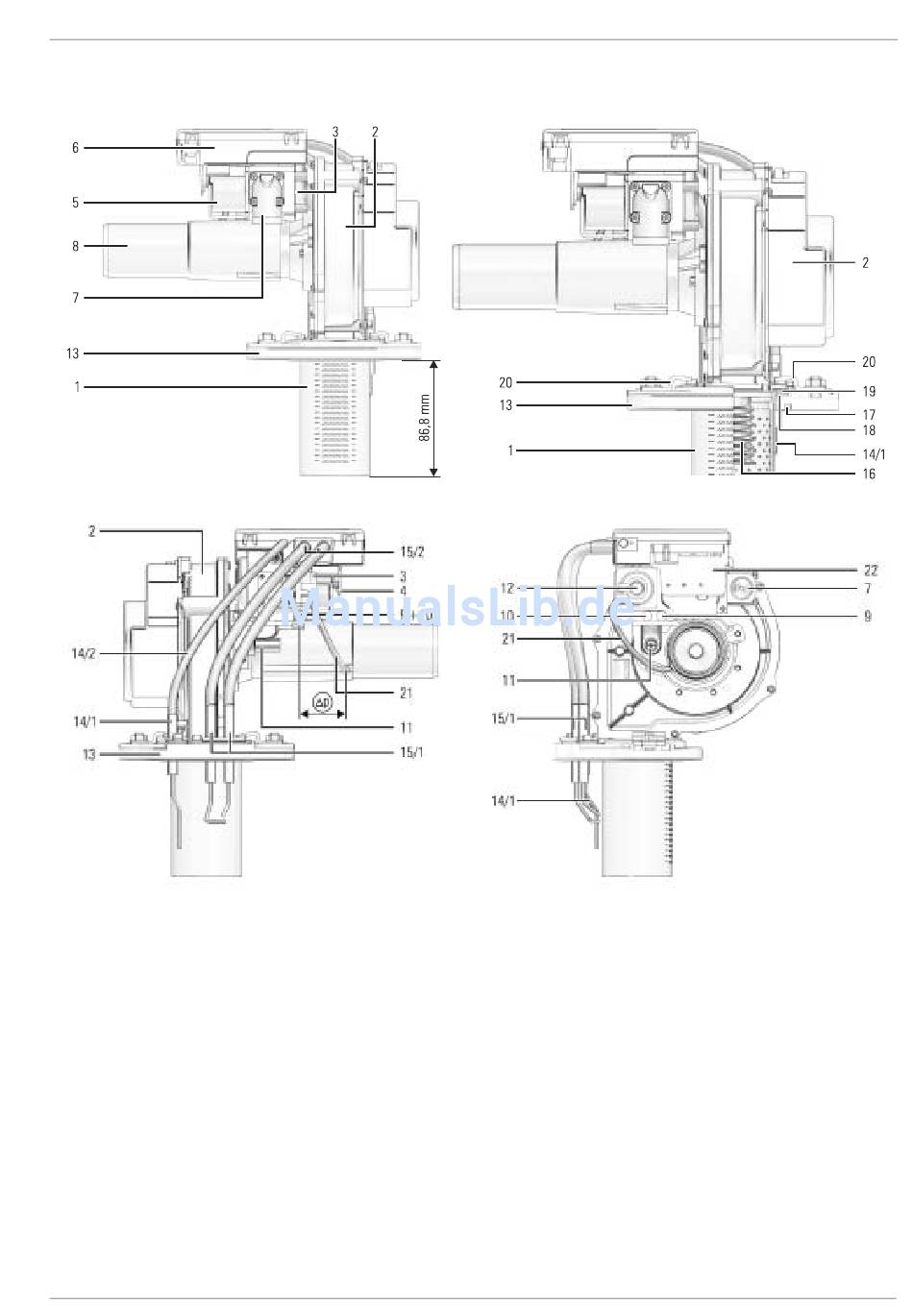

Bild 6-1 Gasbrenner der ROTEX GasSolarUnit - Ansichten von vorn
Bild 6-2 Gasbrenner der ROTEX GSU - Ansicht von hinten
1
2
3
4
5
6
7
8
9
10
11
12
13
FA ROTEX GSU - 03/2007
Brenneroberfläche
Gebläse
Sicherheits-Gasregelblock
Gas-/Luft-Verbundregler
Gas-Magnetventil (1 x Klasse B und 1 x Klasse C)
Gas-Feuerungsautomat CVBC
Gasanschluss G ½" IG
Venturidüse mit Luftanschluss DN 50
Messanschluss IN - Eingangs-Gasdruck
Messanschluss OUT - Ausgangs-Gasdruck
Einstellschraube Gas-/Luft-Gemisch
Einstellschraube Gasdruckregler (unter Abdeckkappe)
Brennerflansch
Bild 6-3 Gasbrenner der ROTEX GSU - Seitenansicht von links
14/1 Ionisationselektrode
14/2 Ionisationskabel
15/1 Zündelektroden
15/2 Zündkabel
16 Flammrohreinsatz
17 Brennerflanschdichtung (O-Ring)
18 Flammrohrdichtung (Graphit-Flachdichtung)
19 Gebläseflanschdichtung (Silikon-Flachdichtung)
20 Klemmbleche Nie lösen!
21 Luftansaugdruck-Schlauch
22 Deckel mit Zugentlastung für Brennerkabel und Sicherungsschraube für
Gas-Feuerungsautomat
6 x Gasbrenner
