Rotex GSU 32 Installations Anleitung Seite 10

2 x Produktbeschreibung

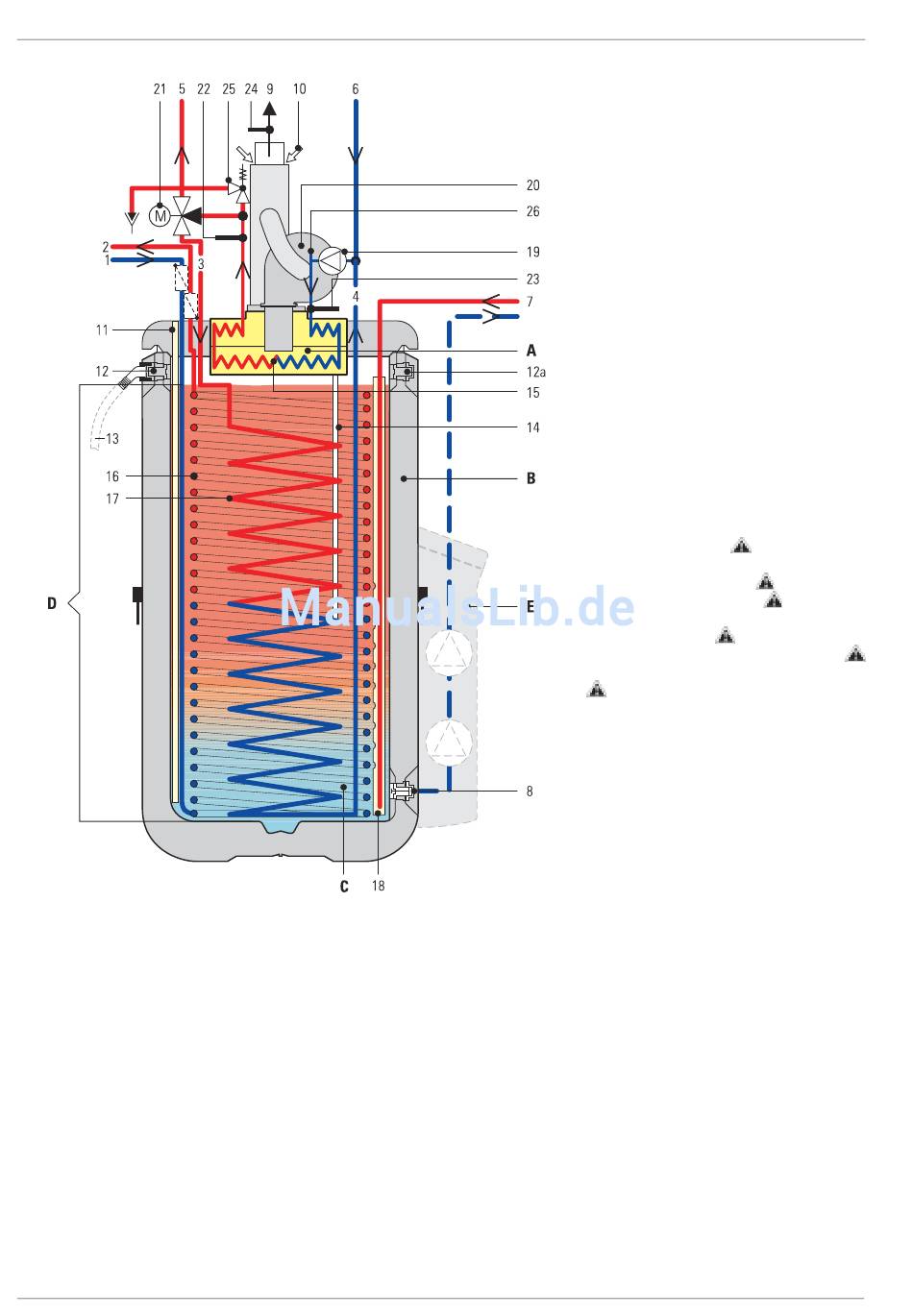

Bild 2-3 Schematischer Aufbau der GSU 535 und der GSU 320
10
A Gas-Brennwertkessel
B Warmwasser-Schichtspeicher
C Druckloses Speicherwasser
D Brauchwasserzone
1)
1 Kaltwasser
1)
2 Warmwasser
3 Warmwasser-Ladetauscher Vorlauf
4 Warmwasser-Ladetauscher Rücklauf
5 Heizungsvorlauf (warm)
6 Heizungsrücklauf (kalt)
7 Speicher-Füllanschluss
9 Abgas
10 Zuluft
11 Tauchhülse für Speicherfühler und für Solaris-
Rücklauftemperaturfühler
12 Kondensat-Überlaufanschluss
12a Oberer Füllanschluss (alternativ: Kondensat-
Überlaufanschluss nach vorn)
13 Kondensat-Ablaufschlauch (bauseits)
14 Kondensatrohr
15 Heizungs-Wärmetauscher (Kesselkörper)
16 Trinkwasser-Wärmetauscher (TW-WT)
17 Wärmetauscher zur Speicherladung (SL-WT)
20 Solaris-Vorlauf-Schichtungsrohr
21 Heizungs-Umwälzpumpe
22 Gas-Gebläsebrenner
23 3-Wege-Umschaltventil
24 Vorlauftemperaturfühler
25 Rücklauftemperaturfühler
26 Abgastemperaturfühler (Zubehör)
27 Sicherheitsventil
28 Anschluss für Membranausdehnungsgefäß
Sicherheitseinrichtungen
1)
Vorbereitet für den Einbau von
Schwerkraftbremsen zur Vermeidung von
Auskühlverlusten.
FA ROTEX GSU - 03/2007
