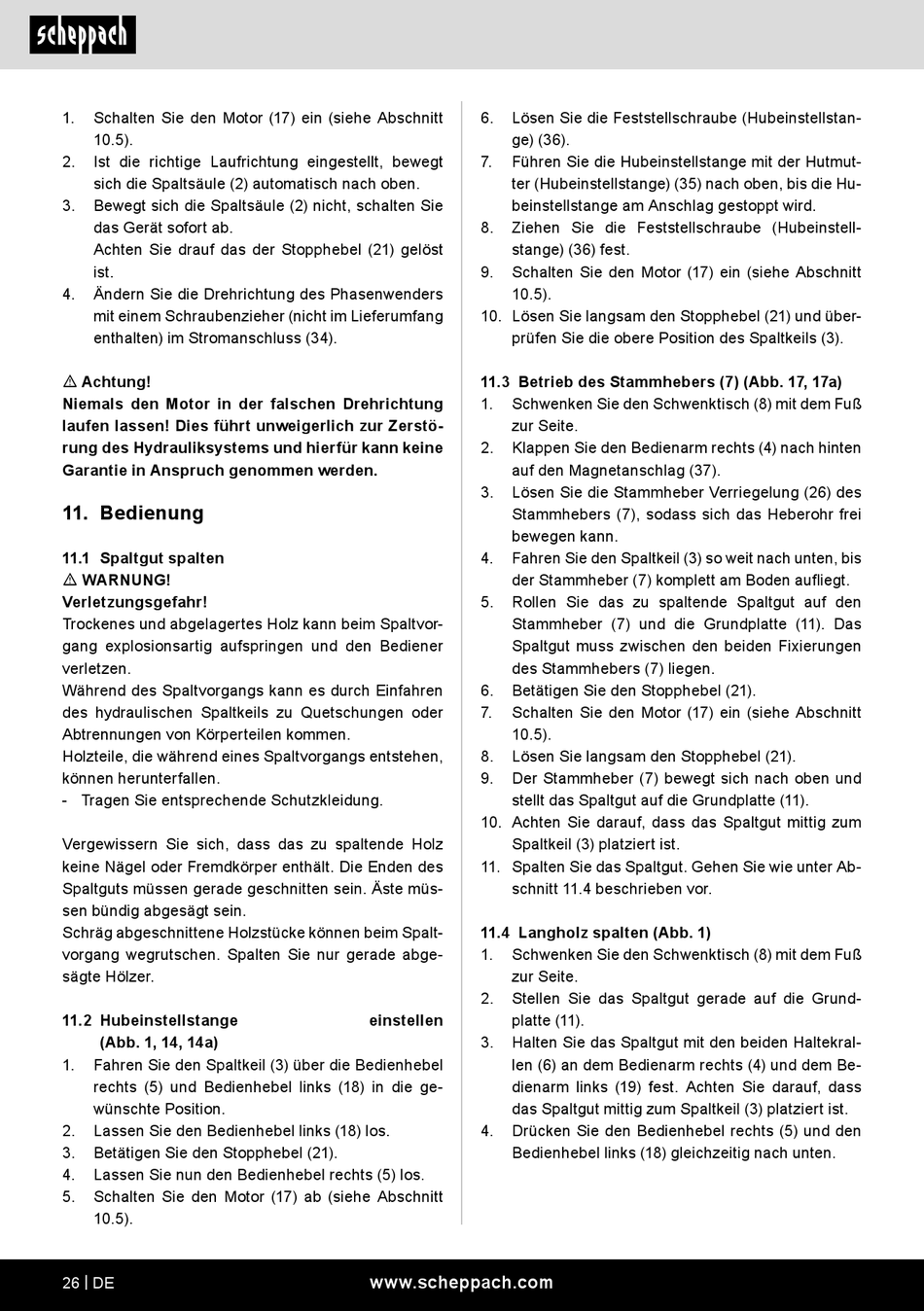

1. Schalten Sie den Motor (17) ein (siehe Abschnitt
10.5).
2. Ist die richtige Laufrichtung eingestellt, bewegt
sich die Spaltsäule (2) automatisch nach oben.
3. Bewegt sich die Spaltsäule (2) nicht, schalten Sie
das Gerät sofort ab.
Achten Sie drauf das der Stopphebel (21) gelöst
ist.
4. Ändern Sie die Drehrichtung des Phasenwenders
mit einem Schraubenzieher (nicht im Lieferumfang
enthalten) im Stromanschluss (34).
m Achtung!
Niemals den Motor in der falschen Drehrichtung
laufen lassen! Dies führt unweigerlich zur Zerstö-
rung des Hydrauliksystems und hierfür kann keine
Garantie in Anspruch genommen werden.

11. Bedienung

11.1 Spaltgut spalten
m WARNUNG!
Verletzungsgefahr!
Trockenes und abgelagertes Holz kann beim Spaltvor-
gang explosionsartig aufspringen und den Bediener
verletzen.
Während des Spaltvorgangs kann es durch Einfahren
des hydraulischen Spaltkeils zu Quetschungen oder
Abtrennungen von Körperteilen kommen.
Holzteile, die während eines Spaltvorgangs entstehen,
können herunterfallen.
- Tragen Sie entsprechende Schutzkleidung.
Vergewissern Sie sich, dass das zu spaltende Holz
keine Nägel oder Fremdkörper enthält. Die Enden des
Spaltguts müssen gerade geschnitten sein. Äste müs-
sen bündig abgesägt sein.
Schräg abgeschnittene Holzstücke können beim Spalt-
vorgang wegrutschen. Spalten Sie nur gerade abge-
sägte Hölzer.
11.2 Hubeinstellstange
(Abb. 1, 14, 14a)
1. Fahren Sie den Spaltkeil (3) über die Bedienhebel
rechts (5) und Bedienhebel links (18) in die ge-
wünschte Position.
2. Lassen Sie den Bedienhebel links (18) los.
3. Betätigen Sie den Stopphebel (21).
4. Lassen Sie nun den Bedienhebel rechts (5) los.
5. Schalten Sie den Motor (17) ab (siehe Abschnitt
10.5).
26 | DE
6. Lösen Sie die Feststellschraube (Hubeinstellstan-
ge) (36).
7. Führen Sie die Hubeinstellstange mit der Hutmut-
ter (Hubeinstellstange) (35) nach oben, bis die Hu-
beinstellstange am Anschlag gestoppt wird.
8. Ziehen Sie die Feststellschraube (Hubeinstell-
stange) (36) fest.
9. Schalten Sie den Motor (17) ein (siehe Abschnitt
10.5).
10. Lösen Sie langsam den Stopphebel (21) und über-
prüfen Sie die obere Position des Spaltkeils (3).

11.3 Betrieb des Stammhebers (7) (Abb. 17, 17a)

1. Schwenken Sie den Schwenktisch (8) mit dem Fuß
zur Seite.
2. Klappen Sie den Bedienarm rechts (4) nach hinten
auf den Magnetanschlag (37).
3. Lösen Sie die Stammheber Verriegelung (26) des
Stammhebers (7), sodass sich das Heberohr frei
bewegen kann.
4. Fahren Sie den Spaltkeil (3) so weit nach unten, bis
der Stammheber (7) komplett am Boden aufliegt.
5. Rollen Sie das zu spaltende Spaltgut auf den
Stammheber (7) und die Grundplatte (11). Das
Spaltgut muss zwischen den beiden Fixierungen
des Stammhebers (7) liegen.
6. Betätigen Sie den Stopphebel (21).
7. Schalten Sie den Motor (17) ein (siehe Abschnitt
10.5).
8. Lösen Sie langsam den Stopphebel (21).
9. Der Stammheber (7) bewegt sich nach oben und
stellt das Spaltgut auf die Grundplatte (11).
10. Achten Sie darauf, dass das Spaltgut mittig zum
Spaltkeil (3) platziert ist.
11. Spalten Sie das Spaltgut. Gehen Sie wie unter Ab-
schnitt 11.4 beschrieben vor.
11.4 Langholz spalten (Abb. 1)
1. Schwenken Sie den Schwenktisch (8) mit dem Fuß
zur Seite.
2. Stellen Sie das Spaltgut gerade auf die Grund-
einstellen platte (11).
3. Halten Sie das Spaltgut mit den beiden Haltekral-
len (6) an dem Bedienarm rechts (4) und dem Be-
dienarm links (19) fest. Achten Sie darauf, dass
das Spaltgut mittig zum Spaltkeil (3) platziert ist.
4. Drücken Sie den Bedienhebel rechts (5) und den
Bedienhebel links (18) gleichzeitig nach unten.
