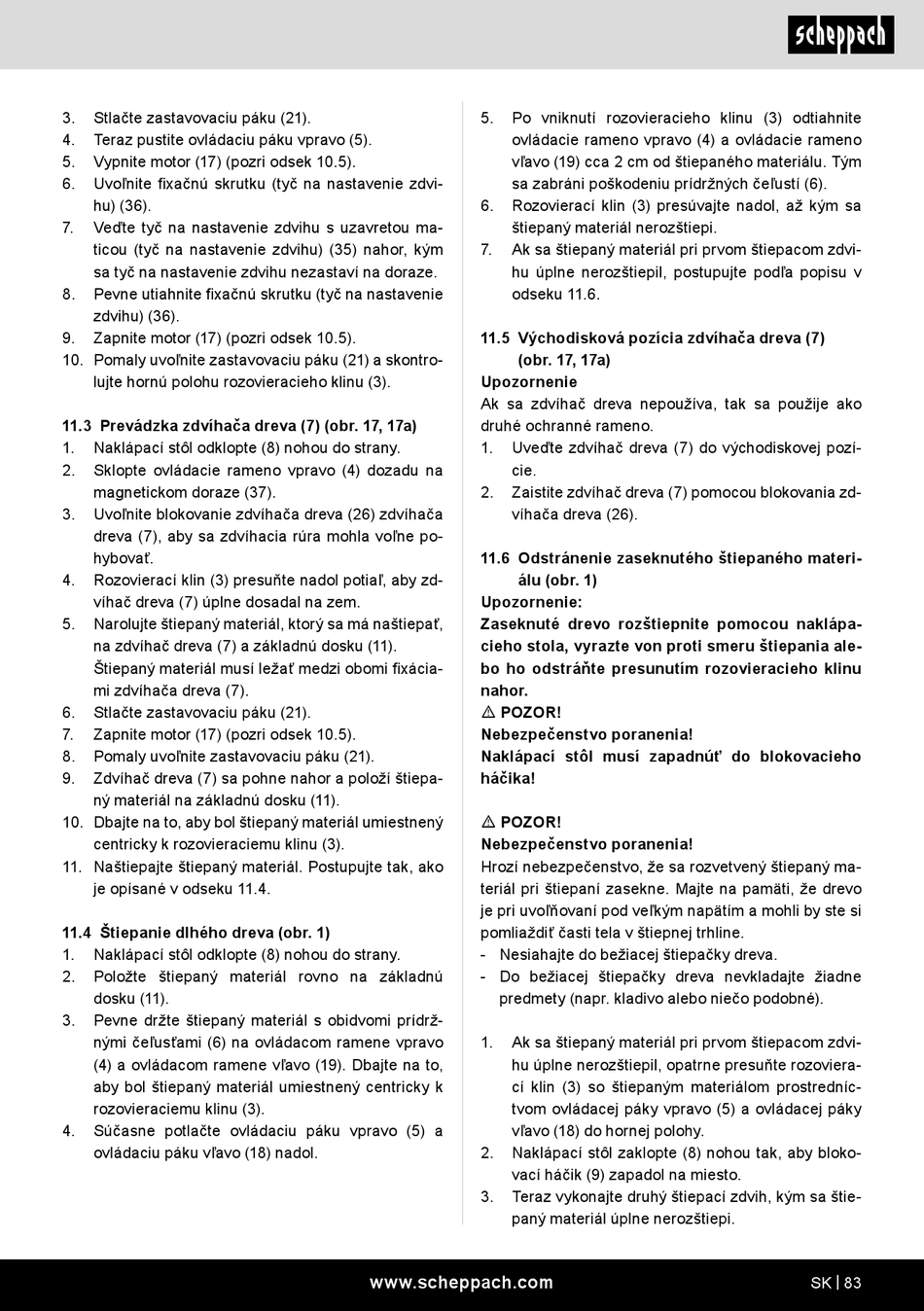

3. Stlačte zastavovaciu páku (21).
4. Teraz pustite ovládaciu páku vpravo (5).
5. Vypnite motor (17) (pozri odsek 10.5).
6. Uvoľnite fixačnú skrutku (tyč na nastavenie zdvi-
hu) (36).
7. Veďte tyč na nastavenie zdvihu s uzavretou ma-
ticou (tyč na nastavenie zdvihu) (35) nahor, kým
sa tyč na nastavenie zdvihu nezastaví na doraze.
8. Pevne utiahnite fixačnú skrutku (tyč na nastavenie
zdvihu) (36).
9. Zapnite motor (17) (pozri odsek 10.5).
10. Pomaly uvoľnite zastavovaciu páku (21) a skontro-
lujte hornú polohu rozovieracieho klinu (3).
11.3 Prevádzka zdvíhača dreva (7) (obr. 17, 17a)
1. Naklápací stôl odklopte (8) nohou do strany.
2. Sklopte ovládacie rameno vpravo (4) dozadu na
magnetickom doraze (37).
3. Uvoľnite blokovanie zdvíhača dreva (26) zdvíhača
dreva (7), aby sa zdvíhacia rúra mohla voľne po-
hybovať.
4. Rozovierací klin (3) presuňte nadol potiaľ, aby zd-
víhač dreva (7) úplne dosadal na zem.
5. Narolujte štiepaný materiál, ktorý sa má naštiepať,
na zdvíhač dreva (7) a základnú dosku (11).
Štiepaný materiál musí ležať medzi obomi fixácia-
mi zdvíhača dreva (7).
6. Stlačte zastavovaciu páku (21).
7. Zapnite motor (17) (pozri odsek 10.5).
8. Pomaly uvoľnite zastavovaciu páku (21).
9. Zdvíhač dreva (7) sa pohne nahor a položí štiepa-
ný materiál na základnú dosku (11).
10. Dbajte na to, aby bol štiepaný materiál umiestnený
centricky k rozovieraciemu klinu (3).
11. Naštiepajte štiepaný materiál. Postupujte tak, ako
je opísané v odseku 11.4.
11.4 Štiepanie dlhého dreva (obr. 1)
1. Naklápací stôl odklopte (8) nohou do strany.
2. Položte štiepaný materiál rovno na základnú
dosku (11).
3. Pevne držte štiepaný materiál s obidvomi prídrž-
nými čeľusťami (6) na ovládacom ramene vpravo
(4) a ovládacom ramene vľavo (19). Dbajte na to,
aby bol štiepaný materiál umiestnený centricky k
rozovieraciemu klinu (3).
4. Súčasne potlačte ovládaciu páku vpravo (5) a
ovládaciu páku vľavo (18) nadol.
5. Po vniknutí rozovieracieho klinu (3) odtiahnite
ovládacie rameno vpravo (4) a ovládacie rameno
vľavo (19) cca 2 cm od štiepaného materiálu. Tým
sa zabráni poškodeniu prídržných čeľustí (6).
6. Rozovierací klin (3) presúvajte nadol, až kým sa
štiepaný materiál nerozštiepi.
7. Ak sa štiepaný materiál pri prvom štiepacom zdvi-
hu úplne nerozštiepil, postupujte podľa popisu v
odseku 11.6.
11.5 Východisková pozícia zdvíhača dreva (7)
(obr. 17, 17a)
Upozornenie
Ak sa zdvíhač dreva nepoužíva, tak sa použije ako
druhé ochranné rameno.
1. Uveďte zdvíhač dreva (7) do východiskovej pozí-
cie.
2. Zaistite zdvíhač dreva (7) pomocou blokovania zd-
víhača dreva (26).
11.6 Odstránenie zaseknutého štiepaného materi-
álu (obr. 1)
Upozornenie:
Zaseknuté drevo rozštiepnite pomocou naklápa-
cieho stola, vyrazte von proti smeru štiepania ale-
bo ho odstráňte presunutím rozovieracieho klinu
nahor.
m POZOR!
Nebezpečenstvo poranenia!
Naklápací stôl musí zapadnúť do blokovacieho
háčika!
m POZOR!
Nebezpečenstvo poranenia!
Hrozí nebezpečenstvo, že sa rozvetvený štiepaný ma-
teriál pri štiepaní zasekne. Majte na pamäti, že drevo
je pri uvoľňovaní pod veľkým napätím a mohli by ste si
pomliaždiť časti tela v štiepnej trhline.
- Nesiahajte do bežiacej štiepačky dreva.
- Do bežiacej štiepačky dreva nevkladajte žiadne
predmety (napr. kladivo alebo niečo podobné).
1. Ak sa štiepaný materiál pri prvom štiepacom zdvi-
hu úplne nerozštiepil, opatrne presuňte rozoviera-
cí klin (3) so štiepaným materiálom prostredníc-
tvom ovládacej páky vpravo (5) a ovládacej páky
vľavo (18) do hornej polohy.
2. Naklápací stôl zaklopte (8) nohou tak, aby bloko-
vací háčik (9) zapadol na miesto.
3. Teraz vykonajte druhý štiepací zdvih, kým sa štie-
paný materiál úplne nerozštiepi.
