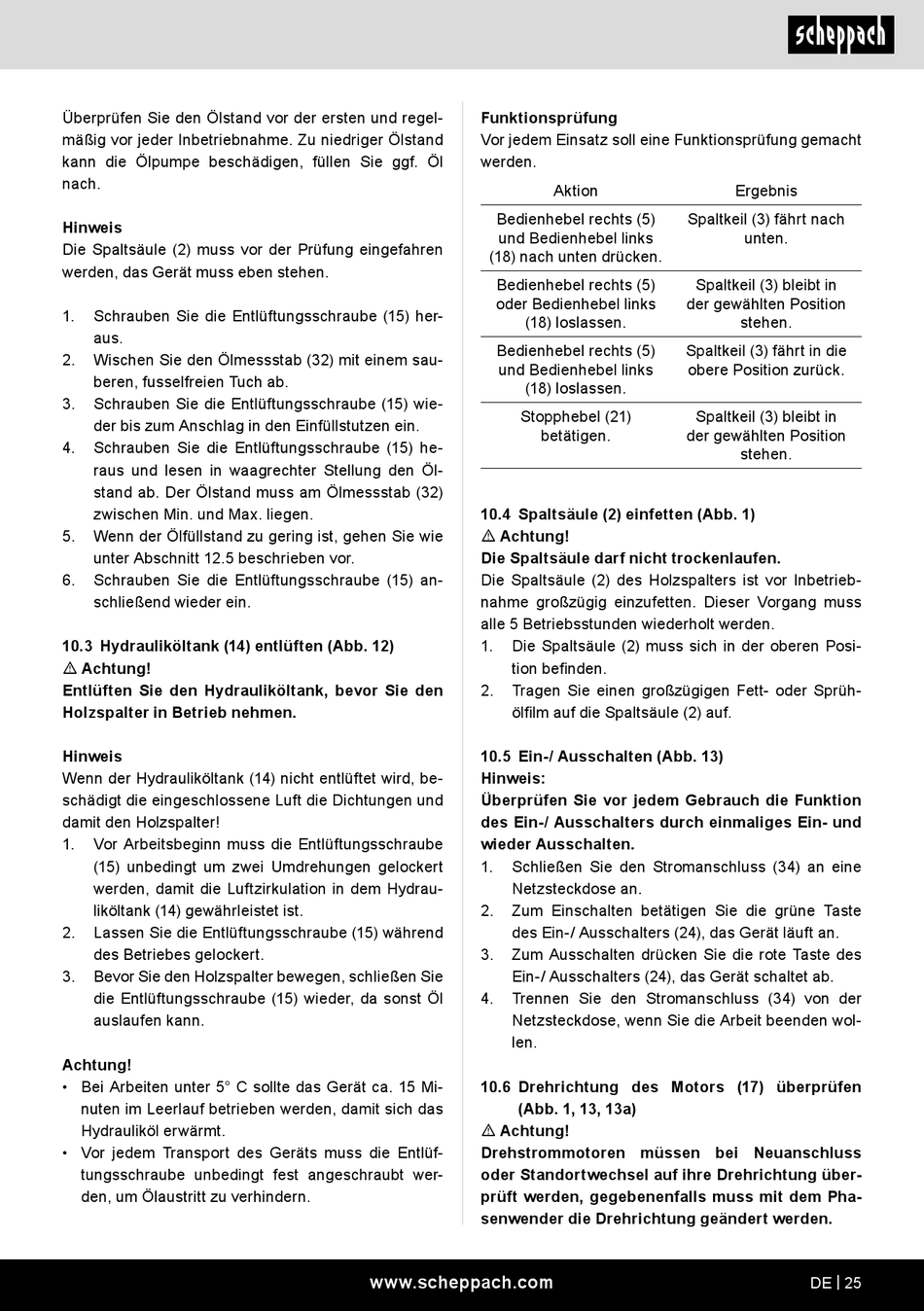

Überprüfen Sie den Ölstand vor der ersten und regel-
mäßig vor jeder Inbetriebnahme. Zu niedriger Ölstand
kann die Ölpumpe beschädigen, füllen Sie ggf. Öl
nach.
Hinweis
Die Spaltsäule (2) muss vor der Prüfung eingefahren
werden, das Gerät muss eben stehen.
1. Schrauben Sie die Entlüftungsschraube (15) her-
aus.
2. Wischen Sie den Ölmessstab (32) mit einem sau-
beren, fusselfreien Tuch ab.
3. Schrauben Sie die Entlüftungsschraube (15) wie-
der bis zum Anschlag in den Einfüllstutzen ein.
4. Schrauben Sie die Entlüftungsschraube (15) he-
raus und lesen in waagrechter Stellung den Öl-
stand ab. Der Ölstand muss am Ölmessstab (32)
zwischen Min. und Max. liegen.
5. Wenn der Ölfüllstand zu gering ist, gehen Sie wie
unter Abschnitt 12.5 beschrieben vor.
6. Schrauben Sie die Entlüftungsschraube (15) an-
schließend wieder ein.
10.3 Hydrauliköltank (14) entlüften (Abb. 12)
m Achtung!
Entlüften Sie den Hydrauliköltank, bevor Sie den
Holzspalter in Betrieb nehmen.
Hinweis
Wenn der Hydrauliköltank (14) nicht entlüftet wird, be-
schädigt die eingeschlossene Luft die Dichtungen und
damit den Holzspalter!
1. Vor Arbeitsbeginn muss die Entlüftungsschraube
(15) unbedingt um zwei Umdrehungen gelockert
werden, damit die Luftzirkulation in dem Hydrau-
liköltank (14) gewährleistet ist.
2. Lassen Sie die Entlüftungsschraube (15) während
des Betriebes gelockert.
3. Bevor Sie den Holzspalter bewegen, schließen Sie
die Entlüftungsschraube (15) wieder, da sonst Öl
auslaufen kann.
Achtung!
• Bei Arbeiten unter 5° C sollte das Gerät ca. 15 Mi-
nuten im Leerlauf betrieben werden, damit sich das
Hydrauliköl erwärmt.
• Vor jedem Transport des Geräts muss die Entlüf-
tungsschraube unbedingt fest angeschraubt wer-
den, um Ölaustritt zu verhindern.
Funktionsprüfung
Vor jedem Einsatz soll eine Funktionsprüfung gemacht
werden.
Bedienhebel rechts (5)
und Bedienhebel links
(18) nach unten drücken.
Bedienhebel rechts (5)
oder Bedienhebel links
(18) loslassen.
Bedienhebel rechts (5)
und Bedienhebel links
(18) loslassen.
Stopphebel (21)
betätigen.
10.4 Spaltsäule (2) einfetten (Abb. 1)
m Achtung!
Die Spaltsäule darf nicht trockenlaufen.
Die Spaltsäule (2) des Holzspalters ist vor Inbetrieb-
nahme großzügig einzufetten. Dieser Vorgang muss
alle 5 Betriebsstunden wiederholt werden.
1. Die Spaltsäule (2) muss sich in der oberen Posi-
tion befinden.
2. Tragen Sie einen großzügigen Fett- oder Sprüh-
ölfilm auf die Spaltsäule (2) auf.
10.5 Ein-/ Ausschalten (Abb. 13)
Hinweis:
Überprüfen Sie vor jedem Gebrauch die Funktion
des Ein-/ Ausschalters durch einmaliges Ein- und
wieder Ausschalten.
1. Schließen Sie den Stromanschluss (34) an eine
Netzsteckdose an.
2. Zum Einschalten betätigen Sie die grüne Taste
des Ein-/ Ausschalters (24), das Gerät läuft an.
3. Zum Ausschalten drücken Sie die rote Taste des
Ein-/ Ausschalters (24), das Gerät schaltet ab.
4. Trennen Sie den Stromanschluss (34) von der
Netzsteckdose, wenn Sie die Arbeit beenden wol-
len.
10.6 Drehrichtung des Motors (17) überprüfen
(Abb. 1, 13, 13a)
m Achtung!
Drehstrommotoren müssen bei Neuanschluss
oder Standortwechsel auf ihre Drehrichtung über-
prüft werden, gegebenenfalls muss mit dem Pha-
senwender die Drehrichtung geändert werden.
www.scheppach.com
Aktion
Spaltkeil (3) fährt nach
Spaltkeil (3) bleibt in
der gewählten Position
Spaltkeil (3) fährt in die
obere Position zurück.
Spaltkeil (3) bleibt in
der gewählten Position
Ergebnis
unten.
stehen.
stehen.
