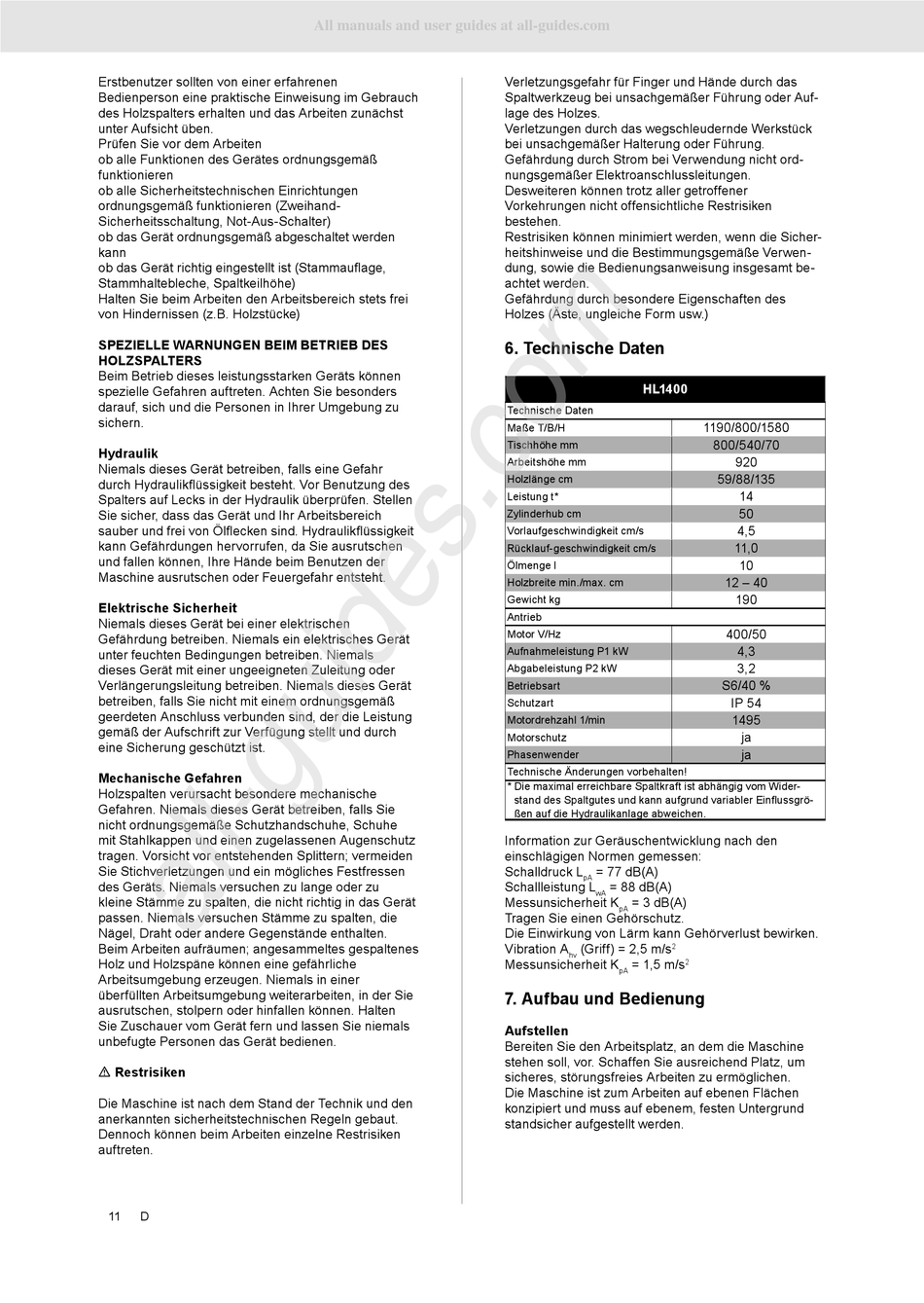

Erstbenutzer sollten von einer erfahrenen
Bedienperson eine praktische Einweisung im Gebrauch
des Holzspalters erhalten und das Arbeiten zunächst
unter Aufsicht üben.
Prüfen Sie vor dem Arbeiten
ob alle Funktionen des Gerätes ordnungsgemäß
funktionieren
ob alle Sicherheitstechnischen Einrichtungen
ordnungsgemäß funktionieren (Zweihand-
Sicherheitsschaltung, Not-Aus-Schalter)
ob das Gerät ordnungsgemäß abgeschaltet werden
kann
ob das Gerät richtig eingestellt ist (Stammauflage,
Stammhaltebleche, Spaltkeilhöhe)
Halten Sie beim Arbeiten den Arbeitsbereich stets frei
von Hindernissen (z.B. Holzstücke)
SPEZIELLE WARNUNGEN BEIM BETRIEB DES
HOLZSPALTERS
Beim Betrieb dieses leistungsstarken Geräts können
spezielle Gefahren auftreten. Achten Sie besonders
darauf, sich und die Personen in Ihrer Umgebung zu
sichern.
Hydraulik
Niemals dieses Gerät betreiben, falls eine Gefahr
durch Hydraulikflüssigkeit besteht. Vor Benutzung des
Spalters auf Lecks in der Hydraulik überprüfen. Stellen
Sie sicher, dass das Gerät und Ihr Arbeitsbereich
sauber und frei von Ölflecken sind. Hydraulikflüssigkeit
kann Gefährdungen hervorrufen, da Sie ausrutschen
und fallen können, Ihre Hände beim Benutzen der
Maschine ausrutschen oder Feuergefahr entsteht.
Elektrische Sicherheit
Niemals dieses Gerät bei einer elektrischen
Gefährdung betreiben. Niemals ein elektrisches Gerät
unter feuchten Bedingungen betreiben. Niemals
dieses Gerät mit einer ungeeigneten Zuleitung oder
Verlängerungsleitung betreiben. Niemals dieses Gerät
betreiben, falls Sie nicht mit einem ordnungsgemäß
geerdeten Anschluss verbunden sind, der die Leistung
gemäß der Aufschrift zur Verfügung stellt und durch
eine Sicherung geschützt ist.
Mechanische Gefahren
Holzspalten verursacht besondere mechanische
Gefahren. Niemals dieses Gerät betreiben, falls Sie
nicht ordnungsgemäße Schutzhandschuhe, Schuhe
mit Stahlkappen und einen zugelassenen Augenschutz
tragen. Vorsicht vor entstehenden Splittern; vermeiden
Sie Stichverletzungen und ein mögliches Festfressen
des Geräts. Niemals versuchen zu lange oder zu
kleine Stämme zu spalten, die nicht richtig in das Gerät
passen. Niemals versuchen Stämme zu spalten, die
Nägel, Draht oder andere Gegenstände enthalten.
Beim Arbeiten aufräumen; angesammeltes gespaltenes
Holz und Holzspäne können eine gefährliche
Arbeitsumgebung erzeugen. Niemals in einer
überfüllten Arbeitsumgebung weiterarbeiten, in der Sie
ausrutschen, stolpern oder hinfallen können. Halten
Sie Zuschauer vom Gerät fern und lassen Sie niemals
unbefugte Personen das Gerät bedienen.
m Restrisiken
Die Maschine ist nach dem Stand der Technik und den
an erkannten sicherheitstechnischen Regeln gebaut.
Dennoch können beim Arbeiten einzelne Restrisiken
auftreten.
11 D
All manuals and user guides at all-guides.com
Verletzungsgefahr für Finger und Hände durch das
Spalt werkzeug bei unsachgemäßer Führung oder Auf-
lage des Holzes.
Verletzungen durch das wegschleudernde Werkstück
bei unsachgemäßer Halterung oder Führung.
Gefährdung durch Strom bei Verwendung nicht ord-
nungs ge mäßer Elektroanschlussleitungen.
Desweiteren können trotz aller getroffener
Vorkehrungen nicht offensichtliche Restrisiken
bestehen.
Restrisiken können minimiert werden, wenn die Sicher-
heitshinweise und die Bestimmungsgemäße Verwen-
dung, sowie die Bedienungsanweisung insgesamt be-
ach tet werden.
Gefährdung durch besondere Eigenschaften des
Holzes (Äste, ungleiche Form usw.)

6. Technische Daten

HL1400
Technische Daten
Maße T/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung t*
Zylinderhub cm
Vorlaufgeschwindigkeit cm/s
Rücklauf-geschwindigkeit cm/s
Ölmenge l
Holzbreite min./max. cm
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 kW
Abgabeleistung P2 kW
Betriebsart
Schutzart
Motordrehzahl 1/min
Motorschutz
Phasenwender
Technische Änderungen vorbehalten!
* Die maximal erreichbare Spaltkraft ist abhängig vom Wider-
stand des Spaltgutes und kann aufgrund variabler Einflussgrö-
ßen auf die Hydraulikanlage abweichen.
Information zur Geräuschentwicklung nach den
einschlägigen Normen gemessen:
Schalldruck L = 77 dB(A)
pA
Schallleistung L = 88 dB(A)
wA
Messunsicherheit K = 3 dB(A)
pA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vibration A (Griff) = 2,5 m/s
2
hv
Messunsicherheit K = 1,5 m/s
pA

7. Aufbau und Bedienung

Aufstellen
Bereiten Sie den Arbeitsplatz, an dem die Maschine
stehen soll, vor. Schaffen Sie ausreichend Platz, um
sicheres, störungsfreies Arbeiten zu ermöglichen.
Die Maschine ist zum Arbeiten auf ebenen Flächen
konzipiert und muss auf ebenem, festen Untergrund
standsicher aufgestellt werden.
1190/800/1580
800/540/70
920
59/88/135
14
50
4,5
11,0
10
12 – 40
190
400/50
4,3
3,2
S6/40 %
IP 54
1495
ja
ja
2
