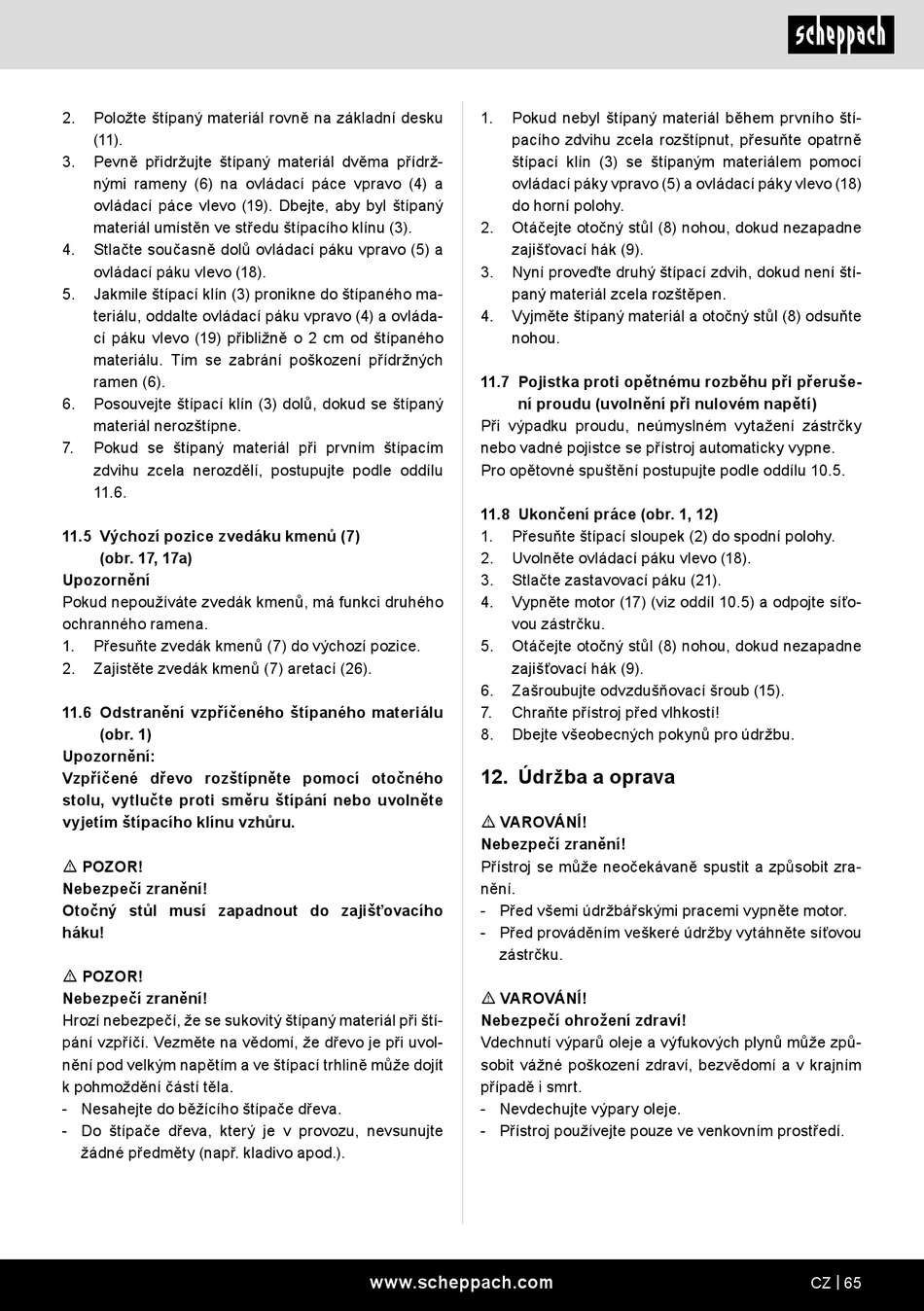

Údržba A Oprava - Scheppach Compact 12T Originalbetriebsanleitung

2. Položte štípaný materiál rovně na základní desku
(11).
3. Pevně přidržujte štípaný materiál dvěma přídrž-
nými rameny (6) na ovládací páce vpravo (4) a
ovládací páce vlevo (19). Dbejte, aby byl štípaný
materiál umístěn ve středu štípacího klínu (3).
4. Stlačte současně dolů ovládací páku vpravo (5) a
ovládací páku vlevo (18).
5. Jakmile štípací klín (3) pronikne do štípaného ma-
teriálu, oddalte ovládací páku vpravo (4) a ovláda-
cí páku vlevo (19) přibližně o 2 cm od štípaného
materiálu. Tím se zabrání poškození přídržných
ramen (6).
6. Posouvejte štípací klín (3) dolů, dokud se štípaný
materiál nerozštípne.
7. Pokud se štípaný materiál při prvním štípacím
zdvihu zcela nerozdělí, postupujte podle oddílu
11.6.
11.5 Výchozí pozice zvedáku kmenů (7)
(obr. 17, 17a)
Upozornění
Pokud nepoužíváte zvedák kmenů, má funkci druhého
ochranného ramena.
1. Přesuňte zvedák kmenů (7) do výchozí pozice.
2. Zajistěte zvedák kmenů (7) aretací (26).
11.6 Odstranění vzpříčeného štípaného materiálu
(obr. 1)
Upozornění:
Vzpříčené dřevo rozštípněte pomocí otočného
stolu, vytlučte proti směru štípání nebo uvolněte
vyjetím štípacího klínu vzhůru.
m POZOR!
Nebezpečí zranění!
Otočný stůl musí zapadnout do zajišťovacího
háku!
m POZOR!
Nebezpečí zranění!
Hrozí nebezpečí, že se sukovitý štípaný materiál při ští-
pání vzpříčí. Vezměte na vědomí, že dřevo je při uvol-
nění pod velkým napětím a ve štípací trhlině může dojít
k pohmoždění částí těla.
- Nesahejte do běžícího štípače dřeva.
- Do štípače dřeva, který je v provozu, nevsunujte
žádné předměty (např. kladivo apod.).
1. Pokud nebyl štípaný materiál během prvního ští-
pacího zdvihu zcela rozštípnut, přesuňte opatrně
štípací klín (3) se štípaným materiálem pomocí
ovládací páky vpravo (5) a ovládací páky vlevo (18)
do horní polohy.
2. Otáčejte otočný stůl (8) nohou, dokud nezapadne
zajišťovací hák (9).
3. Nyní proveďte druhý štípací zdvih, dokud není ští-
paný materiál zcela rozštěpen.
4. Vyjměte štípaný materiál a otočný stůl (8) odsuňte
nohou.
11.7 Pojistka proti opětnému rozběhu při přeruše-
ní proudu (uvolnění při nulovém napětí)
Při výpadku proudu, neúmyslném vytažení zástrčky
nebo vadné pojistce se přístroj automaticky vypne.
Pro opětovné spuštění postupujte podle oddílu 10.5.
11.8 Ukončení práce (obr. 1, 12)
1. Přesuňte štípací sloupek (2) do spodní polohy.
2. Uvolněte ovládací páku vlevo (18).
3. Stlačte zastavovací páku (21).
4. Vypněte motor (17) (viz oddíl 10.5) a odpojte síťo-
vou zástrčku.
5. Otáčejte otočný stůl (8) nohou, dokud nezapadne
zajišťovací hák (9).
6. Zašroubujte odvzdušňovací šroub (15).
7. Chraňte přístroj před vlhkostí!
8. Dbejte všeobecných pokynů pro údržbu.
12. Údržba a oprava
m VAROVÁNÍ!
Nebezpečí zranění!
Přístroj se může neočekávaně spustit a způsobit zra-
nění.
- Před všemi údržbářskými pracemi vypněte motor.
- Před prováděním veškeré údržby vytáhněte síťovou
zástrčku.
m VAROVÁNÍ!
Nebezpečí ohrožení zdraví!
Vdechnutí výparů oleje a výfukových plynů může způ-
sobit vážné poškození zdraví, bezvědomí a v krajním
případě i smrt.
- Nevdechujte výpary oleje.
- Přístroj používejte pouze ve venkovním prostředí.
www.scheppach.com CZ | 65
