Endress+Hauser Analysator Liquiline System CA80COD/TP Einbauanleitung Seite 8

EA01677C
6 Reaktorventil oben Entlüftung (RVU)
11 Reaktorventil unten (RVL)
15 Abfallventil
16 Verdünnungspumpe (nur bei hohem Messbereich)
19 Verdünnungswasserventil
21 Probenpumpe
24 Steuermodul
25 Lineareinheit: Lichtschranke
26 Lineareinheit: Antrieb für Dosierspritze
27 Abdeckplatte für das Steuermodul.
28 Photometer-Elektronik
29 Sicherheitsverriegelung Reaktorabdeckung
Auf der Abdeckplatte befinden sich Informationen zu den Anschlüssen des Steuermoduls
(siehe nachfolgende Abbildungen).

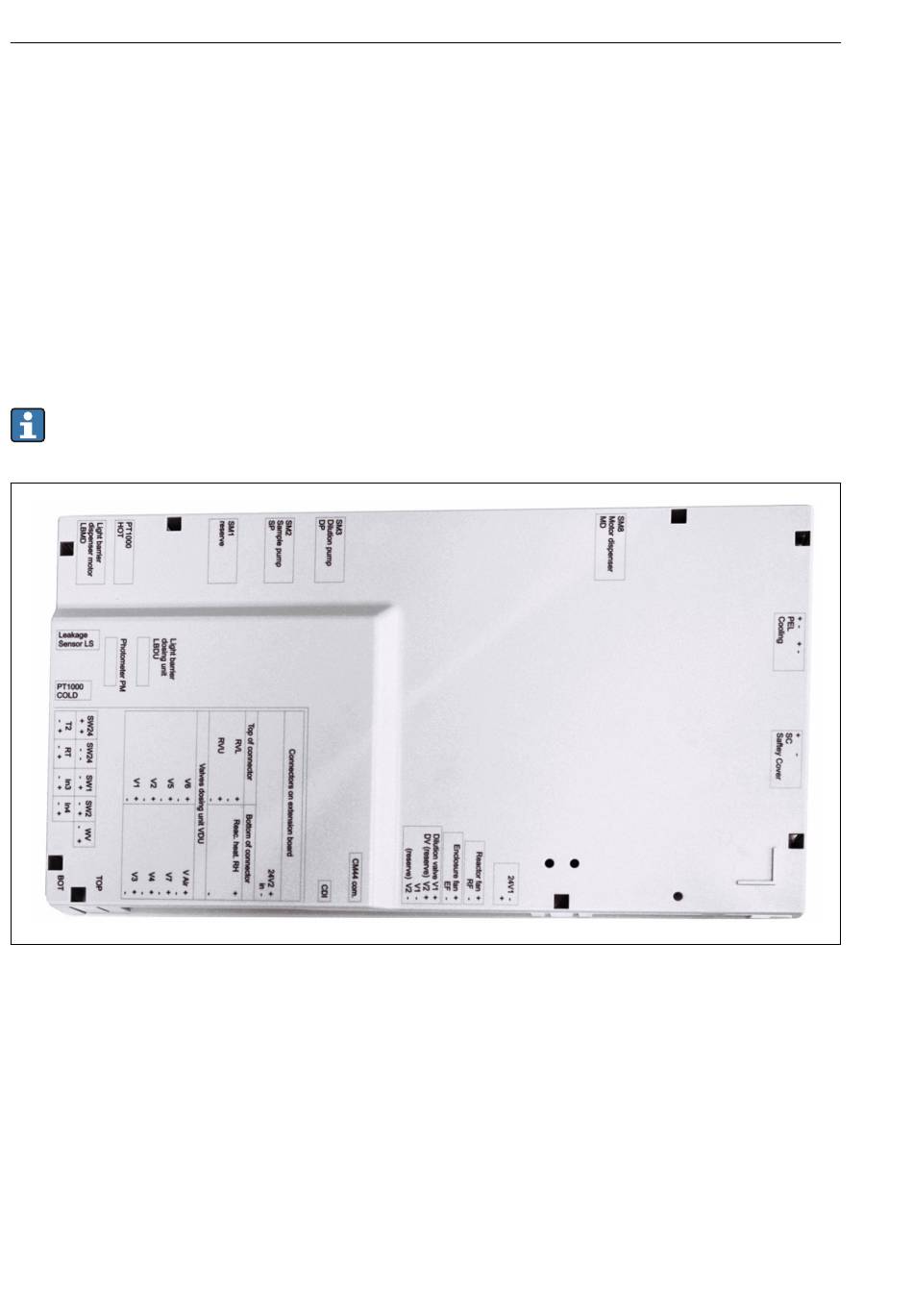

 4 Abdeckplatte des Steuermoduls Version 1 mit Beschriftung für die elektrischen Anschlüsse
8
A0058830
