6.6.2 Austausch des Reaktorventils unten (RVL)
1. Die beiden Verschraubungen am Reaktorventil unten (1) entfernen. Den Schlauch am
Eingang des Reaktors nicht lösen.

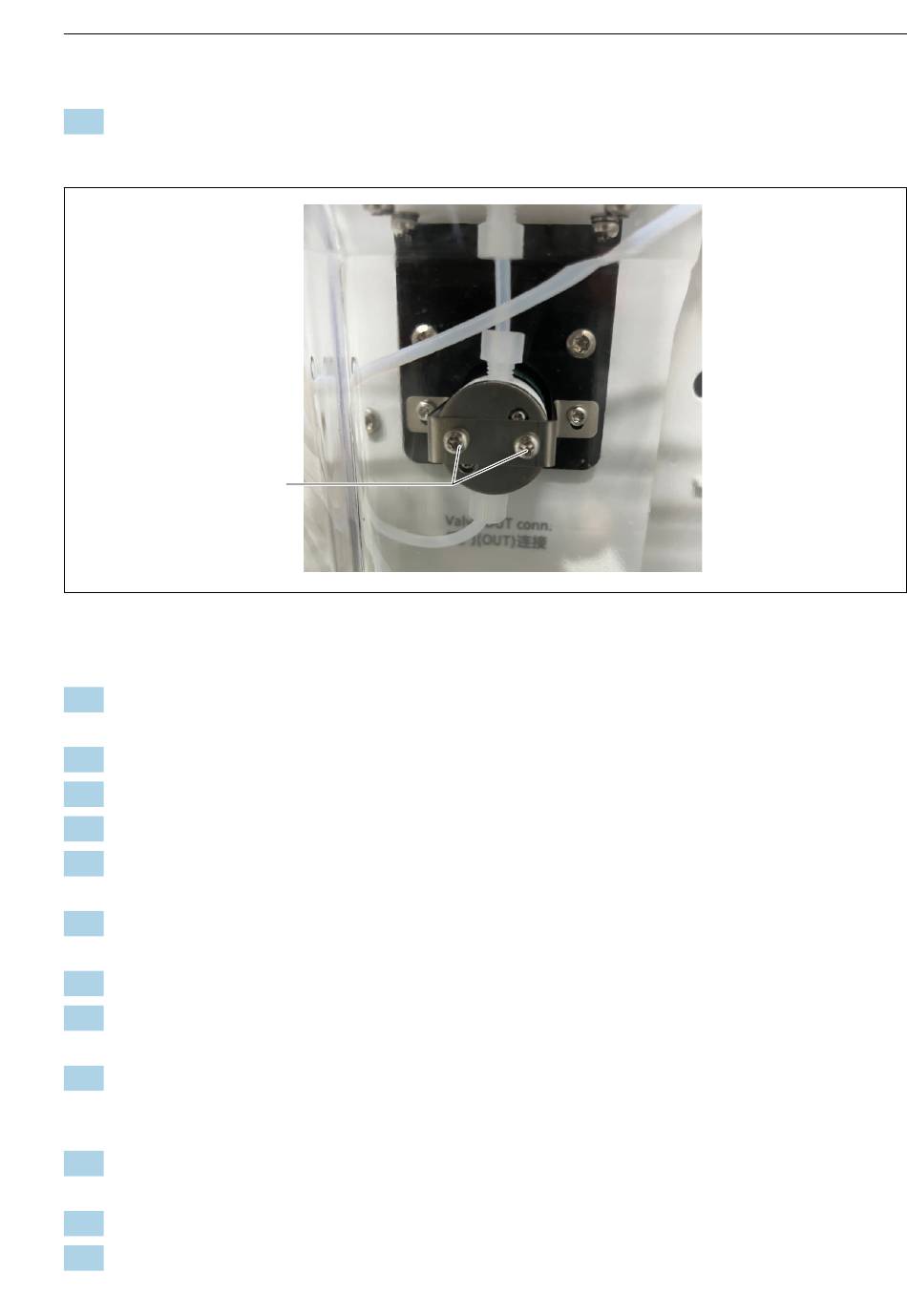

 28 Reaktorventil unten
2. Die beiden Verschraubungen am Reaktorventil unten (siehe Bild „unteres Reaktorven-
til" ) entfernen. Den Schlauch am Eingang des Reaktors nicht lösen.
3. Abdeckplatte des Steuermoduls entfernen.
4. Den Steckverbinder des Reaktorventils unten am Steuermodul abziehen.
5. Trägerplatte wieder hochklappen und provisorisch mit einer Schraube befestigen.
6. Reaktorventil unten abschrauben (2x T 10). Schrauben zur Wiederverwendung aufbe-
wahren.
7. Haltebügel vom Reaktorventil unten entfernen. Bügel und Schrauben zur Wiederver-
wendung aufbewahren.
8. Haltebügel an das neue Reaktorventil unten montieren.
9. Das neue Reaktorventil unten einbauen. Der Anschluss 'IN' zeigt nach oben Richtung
Reaktor (siehe →  27,  32, rechts).
10. Schläuche wieder oben und unten am Reaktorventil unten anschließen. Dabei darauf
achten, dass die Konen korrekt auf den Schläuchen sitzen (siehe →  2,  5, Position
A). Die Kunststoffgewinde der Verschraubungen mit Vorsicht behandeln!
11. Trägerplatte vorklappen und den Steckverbinder des Reaktorventils unten am Steuer-
modul einstecken.
12. Abdeckplatte des Steuermoduls wieder anbringen.
13. Trägerplatte einklappen und wieder befestigen (6x T25).
