TI01265C/07/DE/07.24-00
71657431
2024-04-30
Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich

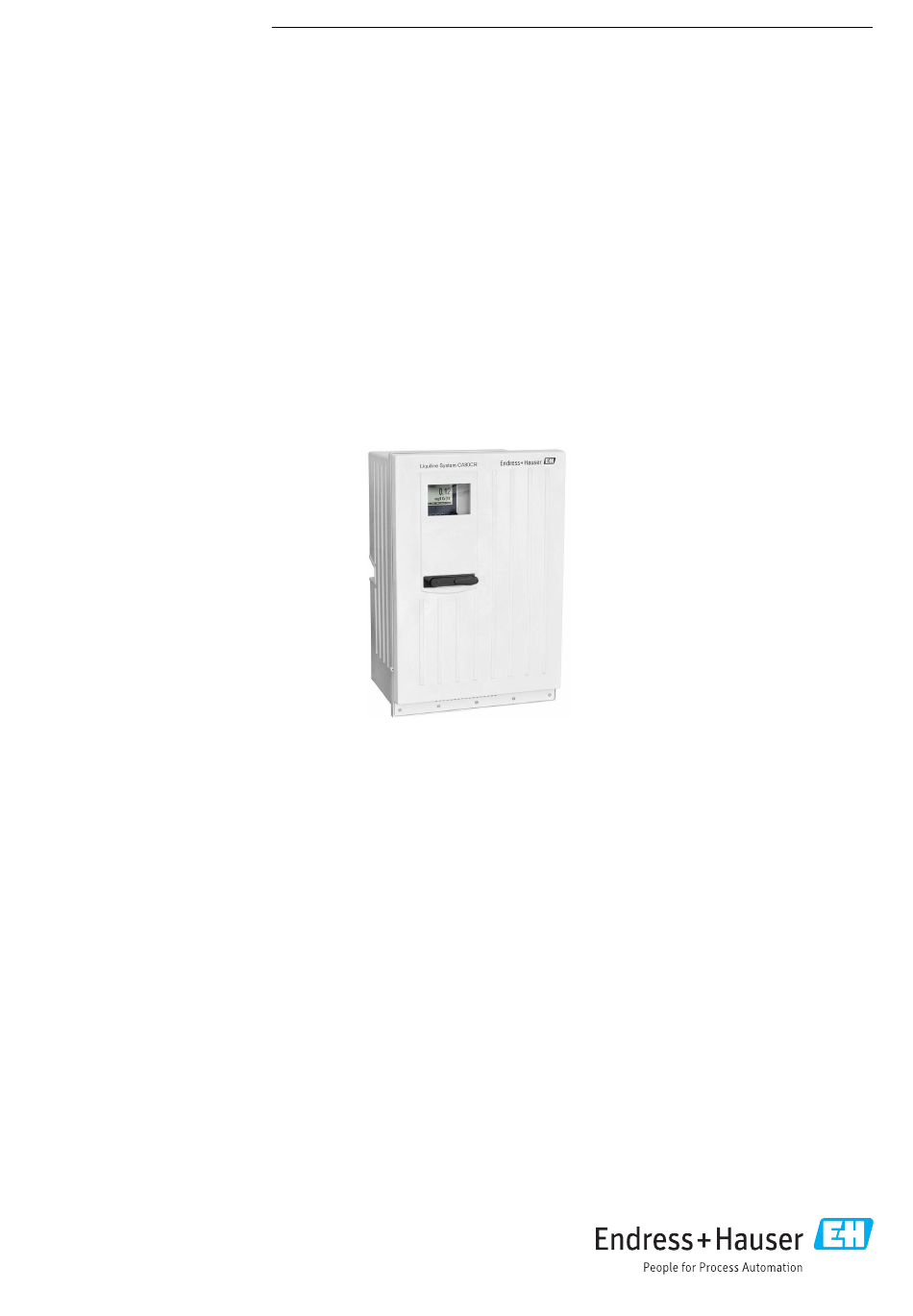

Liquiline System CA80CR ist ein nasschemischer Analysator
zur quasikontinuierlichen Bestimmung der Chromat-Konzent-
ration (Cr(VI)) in flüssigen Medien.
Der Analysator ist für den Einsatz in folgenden Anwendungen
bestimmt:
• Optimierung der Reinigungsleistung von industriellen Klär-
anlagen
• Trinkwasserüberwachung
• Überwachung von Membranfiltrationsanlagen
• Überwachung des Einleitgrenzwertes für industrielle Abwäs-
ser
Products
Technische Information
Liquiline System CA80CR
Colorimetrischer Analysator für Chromat (Cr(VI))
Solutions
Die Produktvariante "Schrank, Outdoor-Ausführung" darf im
Freien aufgestellt, montiert und betrieben werden.
Services
