18. Den alten Reaktorlüfter ausbauen und den neuen Reaktorlüfter in umgekehrter Reihen-
folge einbauen.
19. Sicherheitsabdeckung einsetzen und festschrauben. Darauf achten, dass der Stift des
Hubmagneten in die Nut der Verriegelung einrastet (siehe →  8,  15).
20. Trägerplatte einklappen und wieder befestigen (6x T25).
21. Analysator wieder in Betrieb nehmen →  51.
6.10 Austausch des Steuermoduls (Version 1 oder Version 2)
Betroffene Bauteile: Siehe →  21 und →  21, sowie →  3,  7, Position 24.
1. Vorarbeiten lt. Kapitel 6.2 durchführen →  24.
2. Schrauben der Trägerplatte (6 x T25) lösen und Trägerplatte vorklappen. Schrauben zur
Wiederverwendung aufbewahren.
3. Die Abdeckplatte des Steuermoduls entfernen.
4. Die Befestigungsschrauben des Steuermoduls lösen. Schrauben zur Wiederverwendung
aufbewahren.

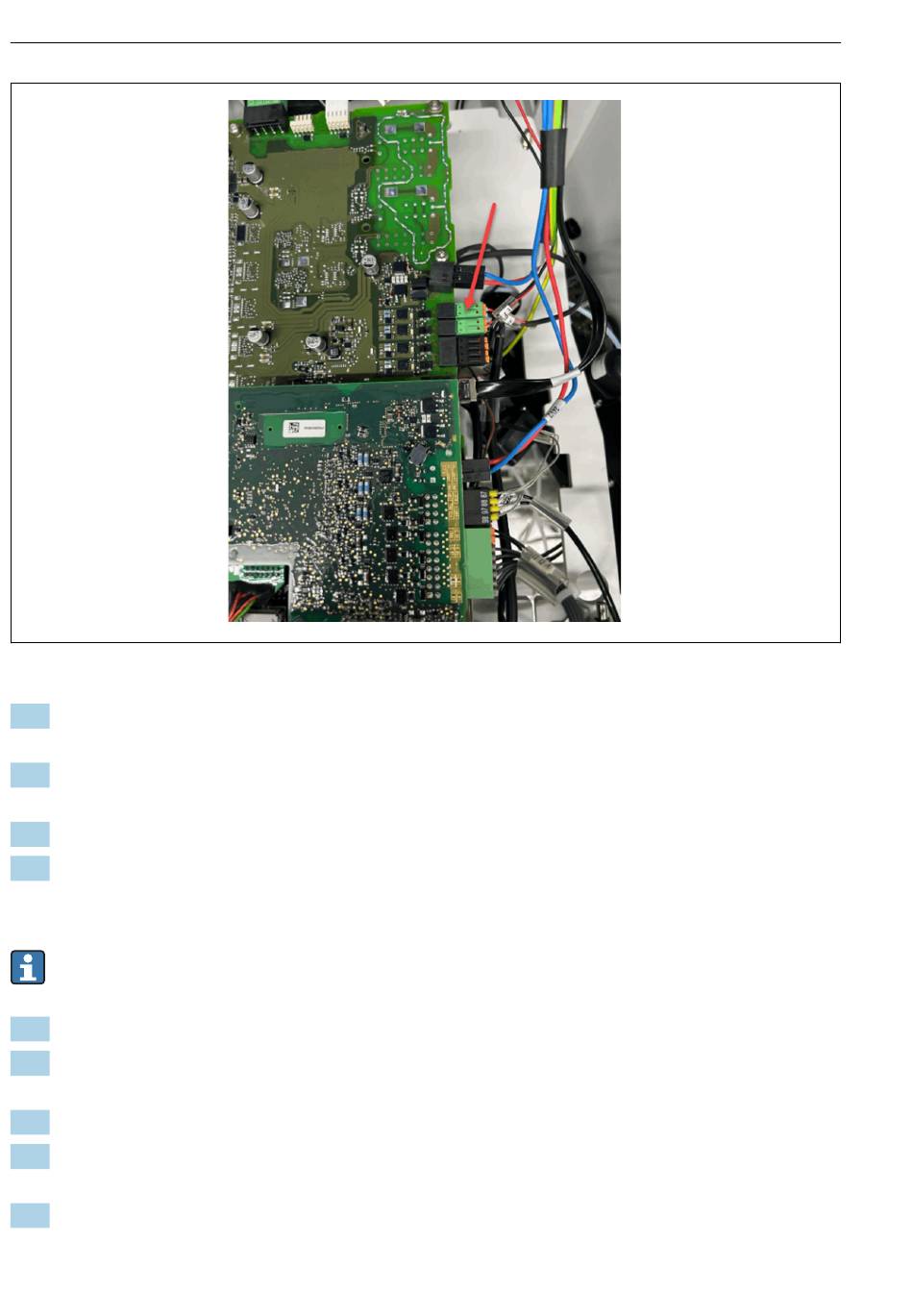

5. Das alte Steuermodul (bestehend aus dem Grundmodul FXAB1 oder FXAB2 und dem
Huckepack-Modul AXIO1) vorsichtig anheben, bis sich das neue Modul darunter schie-
ben lässt.
