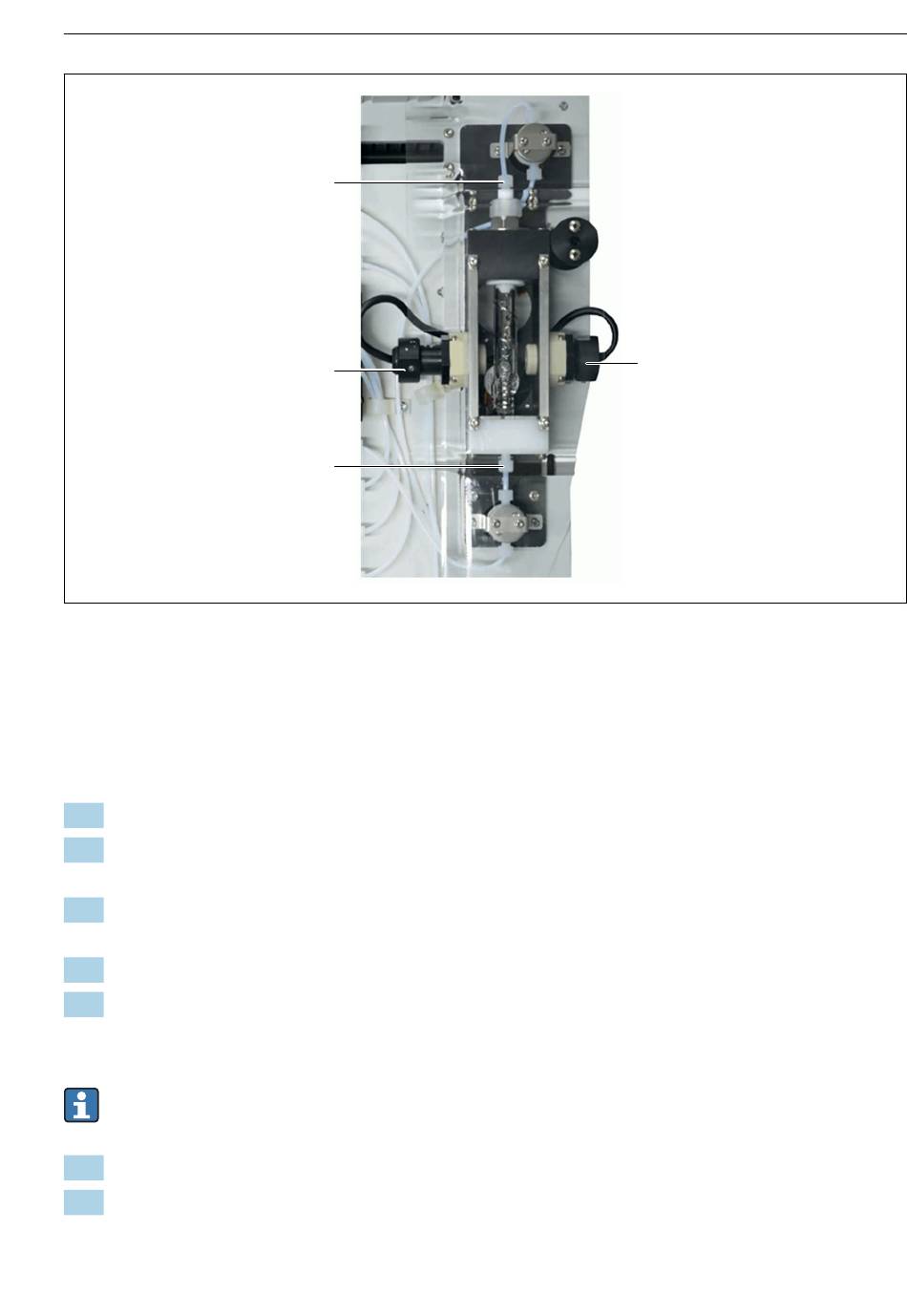

 31 Reaktortausch
1 Reaktoranschluss oben
2 Sendermodul Photometer
3 Reaktoranschluss unten
4 Empfängermodul Photometer
15. Trägerplatte wieder vorklappen.
16. Steckverbinder von Reaktor und Reaktorventilen (RVU/RVL) am Steuermodul sowie die
Steckverbinder von Sende– und Empfängermodul am Modul FSFC1 wieder einstecken.
17. Sicherheitsabdeckung einsetzen und festschrauben. Darauf achten, dass der Stift des
Hubmagneten in die Nut der Verriegelung einrastet (siehe →  8,  15).
18. Trägerplatte einklappen und wieder befestigen (6x T25).
19. Analysator wieder in Betrieb nehmen →  51.
6.9 Austausch des Reaktorlüfters
Betroffene Bauteile: Siehe →  20.
1. Vorarbeiten lt. Kapitel 6.2 durchführen →  24.
2. Schrauben der Sicherheitsabdeckung (4x T10, siehe →  24,  28, links) lösen.
Schrauben zur Wiederverwendung aufbewahren. Die Abdeckung wird noch vom Mag-
netverschluss gehalten.
Endress+Hauser
1
2
3
4
EA01677C
A0058790
