Austausch Des Elektronikhalters Photometer - Endress+Hauser Analysator Liquiline System Ca80Cod/Tp Einbauanleitung

EA01677C
8 Reaktorventil oben Entlüftung (RVU)
9 Elektronikhalter (→  2,  5 + →  23,  24)
10 Photometer-Elektronik FSFC1
6.14

Austausch des Elektronikhalters Photometer

Betroffene Bauteile: Siehe →  23 und →  3,  7, Position 28.
1. Vorarbeiten lt. Kapitel 6.2 durchführen →  24.
2. Schrauben der Trägerplatte (6 x T25) lösen und Trägerplatte vorklappen. Schrauben zur
Wiederverwendung aufbewahren.
3. Alle vier Steckverbinder von der Photometerelektronik abziehen.
4. Die Photometerelektronik ist mit 3 Torx-Schrauben M3 von hinten auf den Reaktor
geschraubt (siehe →  33,  48, links). Diese Schrauben mitsamt den Unterlegschei-
ben entfernen.
5. Die alte Photometerelektronik entfernen (siehe →  33,  48, rechts).

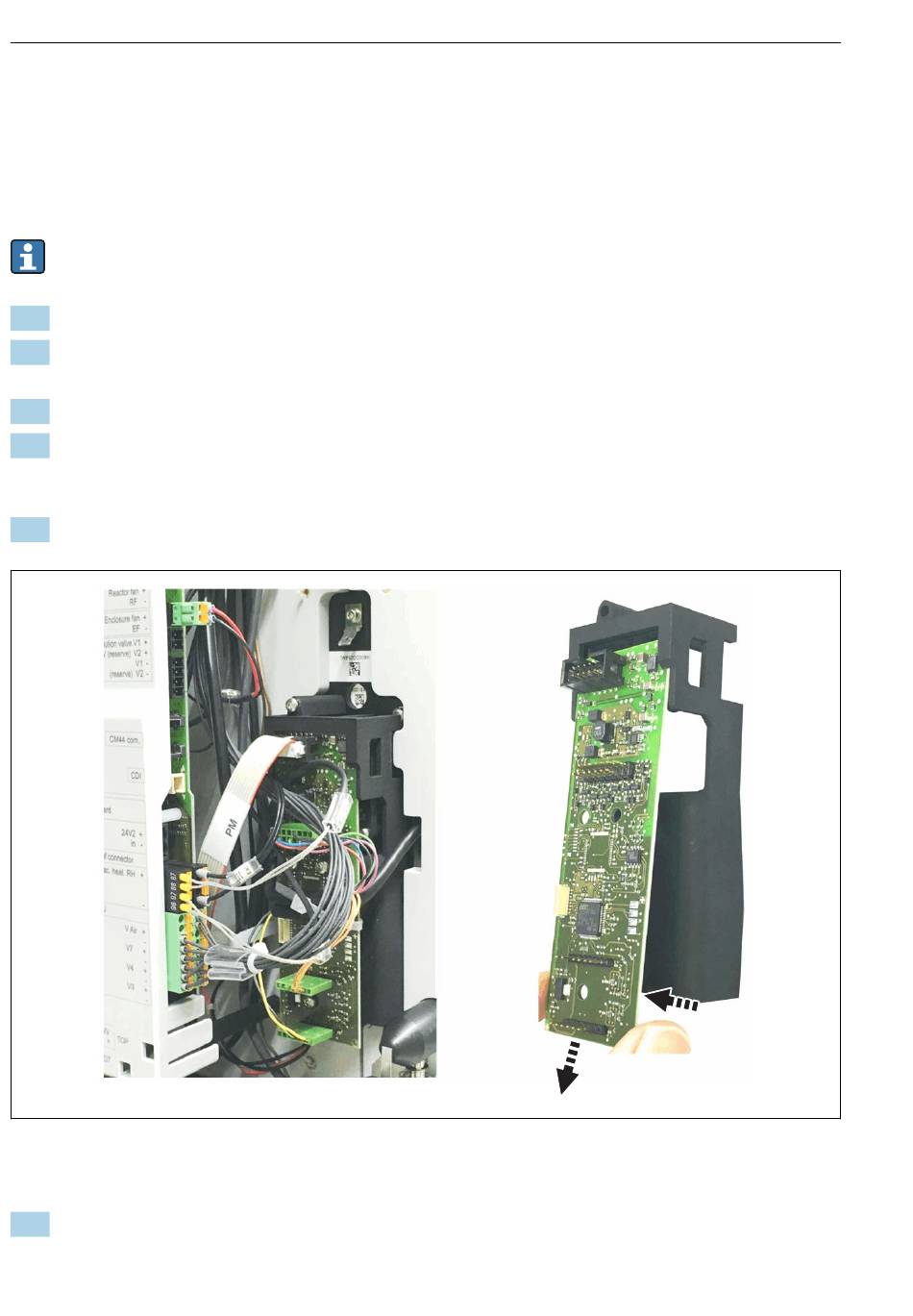

 33 Photometerelektronik
6. Die Befestigungsschraube des Elektronikhalters (siehe →  34,  49, links) entfer-
nen und den Halter entnehmen.
48
A0058822
