Endress+Hauser Liquiline System CA80COD Betriebsanleitung

Endress+Hauser Liquiline System CA80COD Betriebsanleitung

Colorimetrischer analysator für chemischen sauerstoffbedarf
Vorschau ausblenden Andere Handbücher für Liquiline System CA80COD:

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01354C/07/DE/07.22-00
71585267
2022-09-30
Gültig ab Version
01.12.00
Products
Betriebsanleitung

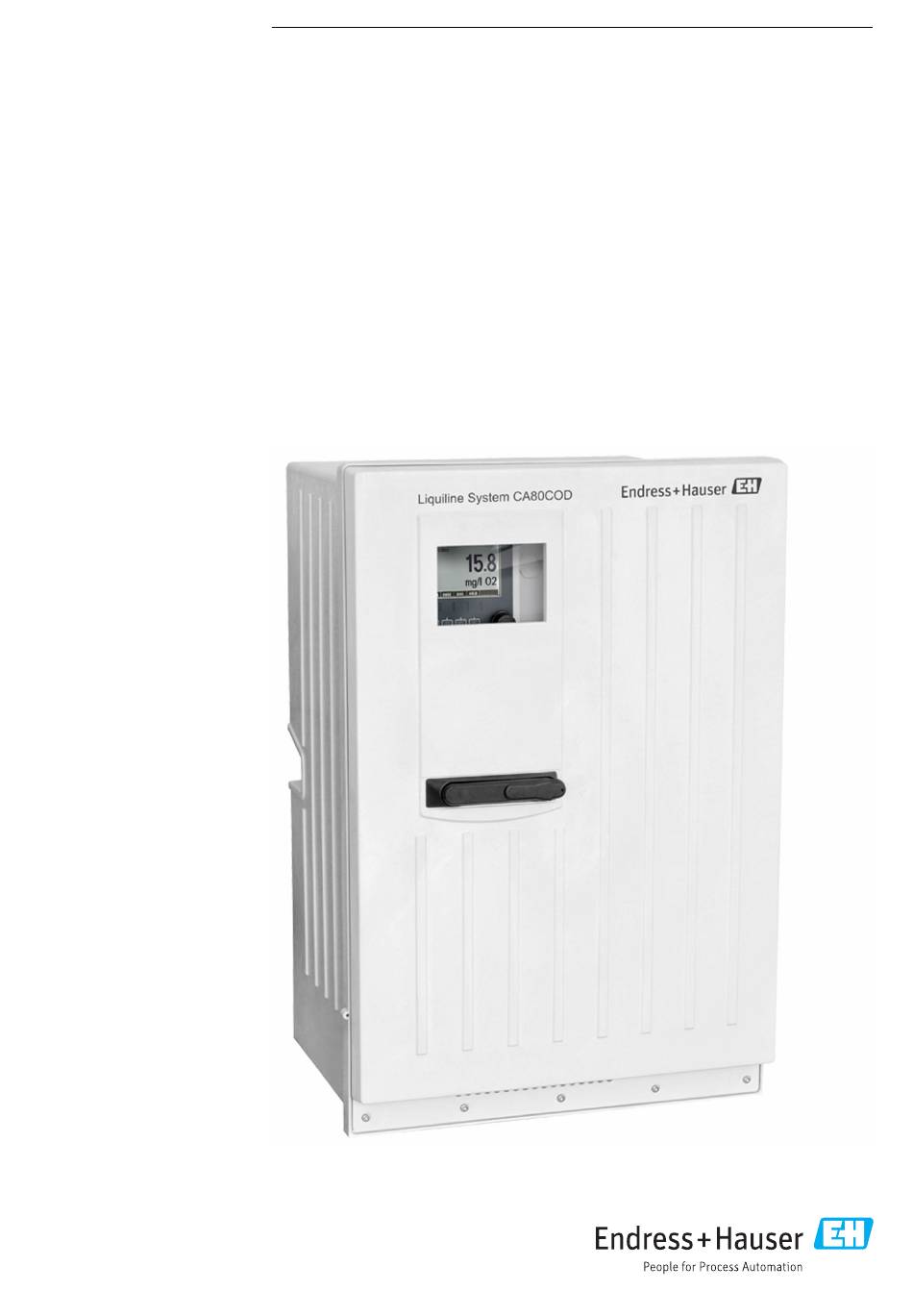

Liquiline System CA80COD
Colorimetrischer Analysator für Chemischen
Sauerstoffbedarf
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80COD

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80COD

  • Seite 1 Products Solutions Services BA01354C/07/DE/07.22-00 71585267 2022-09-30 Gültig ab Version 01.12.00 Betriebsanleitung Liquiline System CA80COD Colorimetrischer Analysator für Chemischen Sauerstoffbedarf...
  • Seite 3 Liquiline System CA80COD Inhaltsverzeichnis Inhaltsverzeichnis Installations- und Funktionskontrolle ..49 Hinweise zum Dokument ... . 5 Messgerät einschalten ....49 Warnhinweise .
  • Seite 4 Inhaltsverzeichnis Liquiline System CA80COD 15.2 Ausgang ......162 15.3 Stromausgänge, aktiv ....164 15.4 Relaisausgänge .
  • Seite 5 Liquiline System CA80COD Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.
  • Seite 6 Liquiline System CA80COD Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline System CA80COD, KA01238C • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung •...
  • Seite 7 Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline System CA80COD ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung des chemischen Sauerstoffbedarfs (CSB) flüssiger Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...
  • Seite 8 Grundlegende Sicherheitshinweise Liquiline System CA80COD 4. Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: 1. Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. 2. Tür außerhalb von Service- und Wartungsarbeiten geschlossen halten. VORSICHT Tätigkeiten bei laufendem Betrieb des Analysators Verletzungs- und Infektionsgefahr durch Medium! ‣...
  • Seite 9 Schlauchpumpe für Verdünnungswasser (optional) Dosiereinheit Schlauchpumpe für Probe Verdünnungsmodul (optional) Spritze Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80COD in der bestellten Konfiguration • Reagenzien und Standardlösungen (separat zu bestellen) • Saugkorb oder optionalem Y-Abscheider mit Prozessanschluss Endress+Hauser...
  • Seite 10 Produktbeschreibung Liquiline System CA80COD A0044804 A0044805  2 Messeinrichtung mit Liquiline System CA80COD  3 Messeinrichtung mit Liquiline System CA80COD und Saugkorb und Y-Abscheider Druckreaktor Druckreaktor Dosiereinheit Dosiereinheit Ventilblock Ventilblock Auslauf Auslauf Verdünnungsmodul (optional) Verdünnungsmodul (optional) Saugkorb Medium Medium Y-Abscheider (optional) Wasser für optionales Verdünnungsmodul...
  • Seite 11 Liquiline System CA80COD Produktbeschreibung 3.3.2 Klemmenplan Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Beispiel, NO-Kontakt eines Relais Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais • Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge) •...
  • Seite 12 Warenannahme und Produktidentifizierung Liquiline System CA80COD Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen.
  • Seite 13 Liquiline System CA80COD Warenannahme und Produktidentifizierung Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. 2. Seitensuche (Lupensymbol): Gültige Seriennummer eingeben. 3. Suchen (Lupe).
  • Seite 14 Montage Liquiline System CA80COD Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport ‣ Den Analysator mit einem Hubwagen oder Gabelstapler transportieren. Für die Instal- lation sind 2 Personen notwendig. ‣ Das Gerät an den Griffmulden anheben. Montagebedingungen Es ist möglich, das Gerät auf folgende Arten zu montieren: •...
  • Seite 15 Liquiline System CA80COD Montage 654 (25.74) A0028821  10 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527  11 Y-Abscheider (optional), Abmessungen in mm (inch) Endress+Hauser...
  • Seite 16 Montage Liquiline System CA80COD 1800 (70.9) 8 (0.31) A0041592  12 Mast (Zubehör) für Ausführung "Outdoor", Abmessungen in mm (inch) 5.1.2 Montageort Bei der Aufstellung des Gerätes folgende Punkte beachten: ‣ Bei Wandmontage sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.
  • Seite 17 Liquiline System CA80COD Montage Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  15 Abmessungen Halterung. Maßeinheit mm (in) Analysator montieren 5.2.1 Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣...
  • Seite 18 Montage Liquiline System CA80COD A0036781 Den Analysator in die Wandhalterung einhängen (1). 5. Aufhängung und Wandhalterung mit der mitgelieferten Schraube fixieren (2). 5.2.2 Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Ausführung mit Standgehäuse sicherstellen, dass das Standgehäuse am Boden fixiert ist.
  • Seite 19 Liquiline System CA80COD Montage A0036785  17 Befestigung Sockel 1. Den Sockel am Boden verschrauben. 2. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen. 3. Den Sockel mit den 6 mitgelieferten Schrauben am Analysator befestigen.
  • Seite 20 Montage Liquiline System CA80COD Mast aufrichten und mit 4 Befestigungsschrauben (bauseits zu stellen ) sicher am Fundament montieren. Benötigtes Werkzeug für die Mastmontage Zur Montage des Analysators am Mast benötigen Sie diese bauseits zu stellenden Werk- zeuge: • Maulschlüssel, Schlüsselweite 17 (für Masthalterung) •...
  • Seite 21 Liquiline System CA80COD Montage Analysator am Mast montieren A0041425 A0041426  19 An Mast montierter Analysator (von vorn)  20 An Mast montierter Analysator (von hinten) Schelle der Masthalterung an Haltestangen und Mast durch Muttern fixieren. Gegenstücke aufziehen und Masthalterung durch Federringe und Muttern fixieren.
  • Seite 22 Montage Liquiline System CA80COD Wandhalter (aus Lieferumfang Analysator) an die Masthalterung montieren. Abstandshalter einschieben. Aufhängung der Wandhalterung (aus Lieferumfang Analysator) am Analysator anschrauben. Analysator einhängen. Endress+Hauser...
  • Seite 23 Liquiline System CA80COD Montage Oberen Wandhalter mit mitgelieferter Schraube fixieren. 5.2.4 Y-Abscheider (optional) montieren Der Y-Abscheider ist für die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen konzipiert. Das ermöglicht die Bestimmung von COD. Dabei ist es erforderlich, Partikel bis zu einer definierten Größe mit zu erfassen.
  • Seite 24 Montage Liquiline System CA80COD 7. Den überschüssigen Klebstoff entfernen. 8. Vor einem Beaufschlagen des Systems mit Probe die verklebten Teile mindestens 24 Stunden aushärten lassen. Probenschlauch befestigen 9. Die Überwurfmutter durch Drehen entfernen. 10. Die beigelegte Schraubverbindung und die beigelegte Ferrule am Schlauch zum Ana- lysator befestigen.
  • Seite 25 Liquiline System CA80COD Elektrischer Anschluss Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
  • Seite 26 Elektrischer Anschluss Liquiline System CA80COD Anschluss analoger Ein- und Ausgänge, von Memosens-Sensoren oder digitalen Feld- bussen Den Flaschenkorb entnehmen: Griffmulde leicht nach oben anheben und nach vorn ziehen. Die 5 Schrauben der Trägerplatte mit einem Torx-Schraubendreher (T25) lösen. Die Trägerplatte nach vorn klappen.
  • Seite 27 Liquiline System CA80COD Elektrischer Anschluss Die Kabel durch die Kabelverschraubungen am Boden des Geräts führen. Nur für Ausführung "Outdoor" Beheizten Abfallschlauch (im Bild links) und beheizten Probenschlauch (im Bild rechts) durch die gezeigten Kabelverschraubungen führen. Das bauseitige Versorgungskabel durch die gezeigte Kabelverschraubung führen.
  • Seite 28 Elektrischer Anschluss Liquiline System CA80COD 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schrauben- dreher lösen und die Abdeckung nach vorn klappen. 3. Kabel anschließen. N N S A0044094  22 Klemmenbelegung für Ausführung "Outdoor" Anschlussklemmen für Versorgung Anschlussklemmen für Schlauchheizung (2x)
  • Seite 29 Liquiline System CA80COD Elektrischer Anschluss Sensoren und zusätzliche Module anschließen 6.3.1 Übersicht Klemmenraum im Controller-Gehäuse Der Controller hat einen separaten Anschlussraum. ‣ 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schrauben- dreher lösen und die Abdeckung nach vorn klappen.
  • Seite 30 Elektrischer Anschluss Liquiline System CA80COD Basismodul-E A0042273  24 BASE2-E Stromversorgung für digitale Festkabelsensoren mit Memosens-Protokoll SD-Kartensteckplatz Steckplatz für das Displaykabel Ethernet-Schnittselle Service-Schnittstelle Anschlüsse für 2 Memosens-Sensoren Stromausgänge Buchse für internes Versorgungskabel Anschluss Alarm-Relais Interne Geräteverbindung. Stecker nicht abziehen! 6.3.2 Sensoren anschließen...
  • Seite 31 Liquiline System CA80COD Elektrischer Anschluss 4. Den Außenschirm des Kabels über die Metallverschraubung an der Erdungsschiene unterhalb des Basismodul-E erden.  A0028930  26 Klemmschiene 6.3.3 Zusätzliche Eingänge, Ausgänge oder Relais anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen! ‣...
  • Seite 32 Elektrischer Anschluss Liquiline System CA80COD Stromeingänge Modul 2AI – –  29 Modul  30 Anschlussplan Stromausgänge – – – – – –  32 Anschlussplan  33 Modul  34 Anschlussplan  31 Modul Endress+Hauser...
  • Seite 33 Liquiline System CA80COD Elektrischer Anschluss Relais Modul 2R Modul 4R  35 Modul  36 Anschlussplan  37 Modul  38 Anschlussplan Endress+Hauser...
  • Seite 34 Elektrischer Anschluss Liquiline System CA80COD Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D HINWEIS Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline! Irreparable Beschädigung des Basismoduls möglich ‣ Die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) anschließen, nicht an das Alarmrelais des Basismoduls.
  • Seite 35 Liquiline System CA80COD Elektrischer Anschluss Klemme PROFIBUS DP nicht verbunden DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung Power Versorgungsspannung liegt an und Modul ist initialisiert. Bus failure Busfehler System failure Gerätefehler Communication PROFIBUS-Telegram wird gesendet oder empfangen. Bus termination •...
  • Seite 36 Elektrischer Anschluss Liquiline System CA80COD Klemme Modbus RS485 DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung Power Versorgungsspannung liegt an und Modul ist initialisiert. Bus failure Busfehler System failure Gerätefehler Communication Modbus-Telegramm wird empfangen oder versendet. Bus termination • Aus = Keine Terminierung •...
  • Seite 37 Liquiline System CA80COD Elektrischer Anschluss DGND B/B' A/A'  45 Aufbau der internen Terminierung 2. Externe Terminierung DIP-Schalter auf der Modulplatine in der Position "OFF" (Werkseinstellung) lassen. ‣ Externe Terminierung zu Ihrer 5-V-Versorgung an die Klemmen 81 und 82 auf der Vorderseite des Moduls 485DP oder 485MB anschließen.
  • Seite 38 Elektrischer Anschluss Liquiline System CA80COD Einzelne, für dieses Produkt zugesagte, Schutzarten (Dichtigkeit (IP), elektrische Sicher- heit, EMV-Störfestigkeit, Ex-Schutz) können nicht mehr garantiert werden, wenn z. B.: • Abdeckungen weggelassen werden • Andere Netzteile als die mitgelieferten verwendet werden • Kabelverschraubungen zu gering angezogen sind (müssen für den zugesagten IP-Schutz mit 2 Nm (1,5 lbf ft) angezogen sein) •...
  • Seite 39 Liquiline System CA80COD Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 7.1.1 Geräte-Identifizierung →  165, Protokollspezifische Daten 7.1.2 Bezugsquelle für Gerätebeschreibungs- und Gerätestammdateien Gerätetreiber herunterladen 1. Website aufrufen: www.endress.com/downloads.  Eine Auswahlliste wird angezeigt. 2. Auswählen: Gerätetreiber. 3. Auswahl verfeinern, indem Sie den Treibertyp, die Produktwurzel und die Kommuni- kationsart angeben.
  • Seite 40 Systemintegration Liquiline System CA80COD Aufbau der Datenverbindung Alle Ausführungen mit Ausnahme von PROFINET: Damit Ihr Gerät eine gültige IP-Adresse hat, müssen Sie in den Ethernet-Einstellungen den Parameter DHCP ausschalten. (Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet/Einstellungen) Im gleichen Menü können Sie die IP-Adresse manuell vergeben (für Punkt-zu-Punkt-Ver- bindungen).
  • Seite 41 Liquiline System CA80COD Systemintegration A0026780  50 Beispiel Webserver (Menü/Language=English) • Ein Mausklick auf einen Menünamen oder eine Funktion entspricht dem Drücken des Navigators. • Einstellungen können Sie bequem über die Computer-Tastatur vornehmen. Statt einem Internetbrowser können Sie auch FieldCare zur Konfiguration über Ether- net benutzen.
  • Seite 42 Systemintegration Liquiline System CA80COD Die Online-Parametrierung konkurriert mit der Vor-Ort-Bedienung, d. h. jede der beiden Möglichkeiten blockiert jeweils die andere. Auf beiden Seiten ist es möglich, der anderen Seite den Zugriff zu nehmen. Bedienung • Die Menüstruktur entspricht im DTM der Vor-Ort-Bedienung. Die Funktionen der Liqui- line-Softkeys finden Sie im Hauptfenster links.
  • Seite 43 Liquiline System CA80COD Systemintegration ‣ Die PROFINET-Datenleitung an der RJ45-Buchse des BASE2-Moduls anschließen. Detaillierte Informationen zu "PROFINET-Kommunikation": Produktseiten im Internet (→ SD02490C). Endress+Hauser...
  • Seite 44 Bedienungsmöglichkeiten Liquiline System CA80COD Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs Menu/Language English Č eština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  53 Display (Beispiel)  52 Display (Beispiel) Menüpfad und/oder Gerätebezeichnung Softkey (Drückfunktion) Statusanzeige Navigator (Dreh- und Drückfunktion) Belegung der Softkeys, ESC: Rücksprung, MODE: Schnellzugriff auf häufig benötigte Funktionen,...
  • Seite 45 Liquiline System CA80COD Bedienungsmöglichkeiten 8.2.2 Parametriermöglichkeiten Nur Anzeige • Sie können die Werte nur lesen, nicht verändern. • Typisch dafür sind: Analysatordaten, Sensordaten und Systeminformationen • Beispiel: Menü/Setup/Analysator/../Messparameter Auswahllisten • Sie erhalten eine Liste mit Optionen. In wenigen Fällen auch in Form von Mehrfachaus- wahl-Kästchen.
  • Seite 46 Bedienungsmöglichkeiten Liquiline System CA80COD Tabellen • Tabellen werden benötigt, um mathematische Funktionen abzubilden oder unregelmä- ßige Intervallproben einzugeben. • Sie editieren eine Tabelle, indem Sie mit dem Navigator durch Zeilen und Spalten navi- gieren und die Zellenwerte ändern. • Sie editieren nur die Zahlenwerte. Maßeinheiten werden vom Controller automatisch berücksichtigt.
  • Seite 47 Liquiline System CA80COD Inbetriebnahme Inbetriebnahme Vor dem Anlegen der Versorgungsspannung Bei niedrigen Temperaturen kommt es designbedingt bei der Inbetriebnahme des Geräts zu hohen Einschaltströmen. Der auf dem Typenschild angegebene Leistungswert bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5 °C (41 °F) nach einer Minute Betriebszeit.
  • Seite 48 Inbetriebnahme Liquiline System CA80COD A0041478  55 Liquiline System CA80COD Probe Ablauf Verdünnungsmodul (optional) Nullstandard 0 Wasser für optionales Verdünnungsmodul Reagenz RN Reagenz RK Reagenz RB Standard 1 Entlüftung Dosiereinheit Druckreaktor Spritze 9.1.3 Probeneingangsschlauch anschließen 1. Bauseits eine stetige und ausreichende Probenmenge gewährleisten.
  • Seite 49 Liquiline System CA80COD Inbetriebnahme Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes! ‣ Kontrollieren, dass alle Anschlüsse entsprechend Anschlussplan korrekt ausgeführt sind. ‣ Sicherstellen, dass die Versorgungsspannung mit der auf dem Typenschild angegebe- nen Spannung übereinstimmt.
  • Seite 50 Inbetriebnahme Liquiline System CA80COD Zugriff auf die Konfiguration sperren ‣ Aufrufen: MENU/Wartungsebene verlassen.  Der Zugang ist wieder gesperrt und Sie können keine Einstellungen ändern. Bediensprache einstellen Sprache einstellen 1. Softkey drücken: MENU. 2. Im obersten Menüpunkt Ihre Sprache einstellen.
  • Seite 51 Liquiline System CA80COD Inbetriebnahme 9.6.2 Inbetriebnahme starten Erstinbetriebnahme starten 1. Ausführen: Menü/Betrieb /Wartung/Inbetriebnahme/Inbetriebnahme starten.  Nach dem Ablauf der Inbetriebnahme meldet das Gerät: Die Aktion war erfolg- reich. Wenn die Aktion nicht erfolgreich war oder abgebrochen wurde, erhalten Sie vom Gerät eine Meldung mit Abhilfemaßnahmen. Nehmen Sie die Korrekturen vor und wiederholen Sie die Inbetriebnahme.
  • Seite 52 Betrieb Liquiline System CA80COD Betrieb 10.1 Display 10.1.1 Softkeys im Messmodus In der untersten Zeile des Displays finden Sie in den Messbildern vier Softkeys: • Mit MENU und DIAG gelangen Sie direkt in das jeweilige Softwaremenü. • Mit HOLD können Sie einen sofortigen allgemeinen Hold für Sensoren aktivieren.
  • Seite 53 Liquiline System CA80COD Betrieb Icon Platzierung Beschreibung am Messwert ein simulierter Wert beeinflusst den Messwert am Messwert angezeigter Messwert ist simuliert (für Sensoren) Titelzeile Regler ist aktiv nur pH- oder Redoxmessung Wenn mehrere Diagnosemeldungen gleichzeitig anstehen, wird nur das Symbol für die jeweils höchstrangige angezeigt (zur Rangfolge nach NAMUR: →...
  • Seite 54 Betrieb Liquiline System CA80COD 10.2.2 Datum und Uhrzeit Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Datum stellen je nach Format Editiermodus: Tag (zweistellig): 01 ... 31 Monat (zweistellig): 01 ... 12 Jahr (vierstellig): 1970 ... 2106 Uhrzeit stellen je nach Format Editiermodus: hh (Stunde): 00 ...
  • Seite 55 Liquiline System CA80COD Betrieb Menü/Setup/Allgemeine Einstellungen/Hold Einstellungen Funktion Optionen Info ‣ Setupmenü Auswahl Bestimmen, ob beim Aufrufen des jeweiligen • Deaktiviert Menüs die Geräteausgänge in den definier- Diagnosemenü • Aktiviert ten Hold-Zustand wechseln sollen. Werkseinstellung Deaktiviert Kalibrierung aktiv Werkseinstellung Aktiviert...
  • Seite 56 Betrieb Liquiline System CA80COD Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Analysator Ereignislogbuch Auswahl Aufzeichnung aller Diagnosemeldungen • Ringspeicher Ringspeicher • Füllspeicher Wenn der Speicher voll ist, wird der älteste Ein- Werkseinstellung trag automatisch mit dem aktuellen überschrie- Ringspeicher ben. Füllspeicher Wenn der Speicher zu 80 % voll ist, gibt das Gerät eine Diagnosemeldung aus.
  • Seite 57 Liquiline System CA80COD Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbücher Für angeschlossene Memosens-Sensoren (optio- nal) Sie können max. 8 Datenlogbücher anlegen. Logbuchname Freitext, 20 Zeichen ‣ Datenquelle Auswahl Eine Datenquelle für die Logbucheinträge • Sensoreingänge auswählen. • Regler Zur Auswahl stehen: •...
  • Seite 58 Betrieb Liquiline System CA80COD Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenquelle nur lesen Dient an dieser Stelle nur der Information. Wenn Sie einen anderen Wert aufzeichnen wollen, die- Messwert ses Logbuch löschen und ein neues Datenlog- buch anlegen. Verbleibende Logzeit nur lesen Anzeige der verbleibenden Tage, Stunden und Minuten bis das Logbuch voll ist.
  • Seite 59 Liquiline System CA80COD Betrieb Beispiel: Neues Datenlogbuch (Setup/Allgemeine Einstellungen/Logbücher/Daten- logbücher/Neu) 1. Einstellungen vornehmen: • Logbuchname Namen vergeben. Beispiel: "01". • Datenquelle Datenquelle wählen. Beispiel: Signal des Binäreingangs 1. • Messwert Aufzuzeichnenden Messwert wählen. Beispiel: pH-Wert. • Abtastzeit Zeitintervall zwischen 2 Logbucheinträgen festlegen.
  • Seite 60 Betrieb Liquiline System CA80COD Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info Statussignal Auswahl Die Einteilung in Fehlerkategorien erfolgt ent- • Wartung (M) sprechend NAMUR NE 107. • außerhalb der Spezifika- ‣ Entscheiden, ob eine Statussignalzuordnung tion (S) für die Anwendung geändert werden sollen.
  • Seite 61 Liquiline System CA80COD Betrieb Modbus Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Modbus Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Terminierung nur lesen Wenn das Gerät das letzte im Bus ist, können Sie die Terminierung über die Hardware verwenden.
  • Seite 62 Betrieb Liquiline System CA80COD Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Benutzerverwaltung Liste der bereits angeleg- ansehen / ändern Sie können Benutzernamen oder -passwörter ten Benutzer ändern oder Benutzer löschen. Ein Benutzer ist werksseitig bereits angelegt: "admin" mit Kenn- wort "admin".
  • Seite 63 Liquiline System CA80COD Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info IP-Adresse xxx.xxx.xxx.xxx Eine IP-Adresse ist eine Adresse in Computer- netzen, die auf dem Internetprotokoll (IP) basie- ren. Sie können die IP-Adresse nur einstellen, wenn DHCP ausgeschaltet ist. Subnetzmaske xxx.xxx.xxx.xxx In Verbindung mit der IP-Adresse eines Gerätes legt die Netzmaske fest, welche IP-Adressen die- ses Gerät im eigenen Netz sucht und welche es...
  • Seite 64 Betrieb Liquiline System CA80COD 3. Das gewünschte Update wählen und folgende Abfrage bestätigen: Die aktuelle Firmware wird überschrieben. Das Gerät wird danach neu gestartet. Wollen Sie fortfahren?  Die Firmware wird geladen und das Gerät anschließend mit der neuen Firmware gestartet.
  • Seite 65 Liquiline System CA80COD Betrieb 2. In Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Datenverwaltung/ Setup exportieren gehen. 3. Name: Einen Dateinamen vergeben. 4. Anschließend Exportieren wählen.  Wenn Sie den Dateinamen bereits vergeben haben, werden Sie gefragt, ob Sie das vorhandene Setup überschreiben wollen. 5. Mit OK bestätigen oder abbrechen und einen neuen Dateinamen vergeben.
  • Seite 66 Betrieb Liquiline System CA80COD Passwort ändern Sie können die Bedientasten mit einem Passwort sperren (Kontextmenü über langes Drü- cken des Naviagators). Die Freigabe der Tasten ist danach nur durch Eingabe des richtigen Passworts möglich. Das Passwort für die Tastensperre können Sie hier einstellen: Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Datenverwaltung/Passwort für Tastensperre...
  • Seite 67 Liquiline System CA80COD Betrieb Menü/Setup/Analysator Funktion Optionen Info Messbereich Bereichsumschaltung = Automatisch Keine Auswahlmöglichkeit Bereichsumschaltung = Manuell Die Auswahlmöglichkeiten hängen von der bestellten Geräteausführung ab. ‣ Interne Verdünnung Auswahl parameterabhän- Verdünnungsfaktor aus Liste wählen.  Der interne Messbereich wird entspre- Menü...
  • Seite 68 Betrieb Liquiline System CA80COD Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Obere Messbereichsgrenze Einstellbar Einstellbereich abhängig von: Menü/Setup/ • Mindestens 10% vom Analysator/Messbereich Menü nur verfügbar für Geräte- oberen Grenzwert des ausführungen ‣ Gewünschten Wert für die obere Messbe- kleinsten verfügbaren CA80COD-HR reichsgrenze angeben.
  • Seite 69 Liquiline System CA80COD Betrieb Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Spritzen Funktion Optionen Info Verbleibende Betriebsstun- Auswahl Für jede Spritze ist eine Warngrenze einstellbar: 1 ... 90 (d) Spritze 1 Werkseinstellung 28 d Alarmgrenzen Diag. code 732 Verbleibende Betriebsstun- Auswahl Für jede Spritze ist eine Alarmgrenze einstellbar: 1 ...
  • Seite 70 Betrieb Liquiline System CA80COD Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Flaschen Funktion Optionen Info Warngrenzen Diag. code 726 Warngrenzen sind als Vorwarnung für anste- hende Wartungsarbeiten gedacht. Ersatzteile rechtzeitig beschaffen. Wartungsarbeiten planen. Reagenz RB 1 ... 40 % Werkseinstellung 10 % Reagenz RK 1 ... 40 %...
  • Seite 71 Liquiline System CA80COD Betrieb Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Flaschen Funktion Optionen Info Warngrenzen Diag. code 726 Reagenz RB 1 ... 14 d Werkseinstellung 14 d Reagenz RK 1 ... 14 d Werkseinstellung 14 d Reagenz RN 1 ... 14 d Werkseinstellung 14 d Nullstandard S0 1 ...
  • Seite 72 Betrieb Liquiline System CA80COD Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Abfallkanister Funktion Optionen Info Warngrenze 1 ... 20 % Legt fest, ab welchem Anteil Restvolumen vom Gesamtvolumen des Abfallkanisters eine Warn- Werkseinstellung meldung angezeigt wird. Diag. code 376 Alarmgrenze 1 ... 20 % Legt fest, ab welchem Anteil Restvolumen vom...
  • Seite 73 Liquiline System CA80COD Betrieb Verhalten nach Stromausfall und weitere Einstellungen Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Nach Stromausfall Auswahl Einstellung, wie sich der Analysator nach einem • Letzter Modus Stromausfall oder wenn wieder Strom da ist, ver- • Manueller Modus halten soll.
  • Seite 74 Betrieb Liquiline System CA80COD 10.3.3 Referenzmessung Menü nur vorhanden bei den Geräteausführungen CA80COD-HR. Menü/Setup/Analysator/Referenzmessung Funktion Optionen Info Startbedingung Auswahl Sofort: Die Referenzmessung startet direkt, • Sofort nachdem in den Automatik-Modus gewechselt • Datum/Zeit wurde. • Deaktiviert Datum/Zeit: Die Referenzmessung startet zur eingestellten Zeit.
  • Seite 75 Liquiline System CA80COD Betrieb Menü/Setup/Analysator/Kalibrierung Funktion Optionen Info Einstellungen Sollkonzentration 10 ... 1500(mg/l) Einstellen der Konzentration der Kalibrierstan- dardlösung. Werkseinstellung Abhängig von Einstellungen unter Menü/ Werkseinstellung abhän- Setup/Analysator/Erweitertes Setup/Mess- gig von gewählter Bestel- wert/Hauptmesswert loption (Messbereich, mit/ ohne Verdünnungsmodul) Automatische Reinigung...
  • Seite 76 Betrieb Liquiline System CA80COD Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info ‣ Anfang Messbereich -20,0 ... Ende Messbe- Den Messbereich eingeben. Anfangs- und reich <Maßeinheit> Endwert werden jeweils dem 0 oder 4 mA- Eingangsgröße = Parameter Wert und dem 20 mA-Wert zugeordnet. Es Werkseinstellung wird die Maßeinheit übernommen, die Sie...
  • Seite 77 Liquiline System CA80COD Betrieb 10.5.1 Anwendungsbeispiele Chlorregelung mit Störgrößenaufschaltung CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  57 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO...
  • Seite 78 Betrieb Liquiline System CA80COD 6. Eingangsgröße: Den entsprechenden Messwert wählen (Durchfluss).  Den so konfigurierten Eingang können Sie jetzt als Störgröße für Ihren Regler verwenden 7. Störgröße: Im Reglermenü den Binäreingang wählen, an dem Sie den Durchfluss- messwert angeschlossen haben. (Menü/Zusatzfunktionen/Regler/Regler 1/Stör- größe/Datenquelle = Binäreingang 6:2 und Messwert = PFM Wert)
  • Seite 79 Liquiline System CA80COD Betrieb Folgende Informationen werden an den Binäreingängen verarbeitet oder an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitä- ten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entsprechen den Einstellungen im Setup.
  • Seite 80 Betrieb Liquiline System CA80COD Folgende Informationen werden an den Binäreingängen verarbeitet oder an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitä- ten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entsprechen den Einstellungen im Setup.
  • Seite 81 Liquiline System CA80COD Betrieb 9. Mit OK bestätigen.  Die Binäreingänge und Binärausgänge sind konfiguriert. 10. In den Automatik-Modus wechseln: Den Softkey MODE drücken und Automatik Modus fortführen oder Automatik Modus neustarten wählen.  Am Display erscheint Aktueller Modus- Automatisch.
  • Seite 82 Betrieb Liquiline System CA80COD 10.5.2 Konfiguration binärer Eingänge Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Ein-/Ausschalten des Eingangs • Aus • Ein Werkseinstellung ‣ Signaltyp Auswahl Den Signaltyp wählen. • Statisches Signal Statisches Signal • PFM Diese Einstellung verwenden um z. B. die Stel-...
  • Seite 83 Liquiline System CA80COD Betrieb Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Eingangsgröße Auswahl Frequenz • Frequenz Anzeige im Messbild in Hz • Parameter Parameter • Durchfluss Sie legen anschließend Namen und Einheit des Werkseinstellung Parameters fest und so wird dieser im Messbild Frequenz angezeigt.
  • Seite 84 Betrieb Liquiline System CA80COD Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = Statisches Signal Funktion Auswahl Quelle für den auszugebenden Schaltzustand • Keine Von Ihrer Auswahl hängen die nachfolgenden • Grenzwertgeber Funktionen ab. • Diagnosemeldung Funktion = Keine schaltet die Funktion aus. Es •...
  • Seite 85 Liquiline System CA80COD Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Datenquelle Auswahl Quelle, deren Wert als Frequenz über den binä- • Keine ren Ausgang ausgegeben werden soll. • Sensoreingänge • Binäreingänge • Regler • Feldbussignale • Mathefunktionen Werkseinstellung Keine ‣ Messwert Auswahl Den Messwert wählen, der als Frequenz...
  • Seite 86 Betrieb Liquiline System CA80COD Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info Stromausgang Auswahl Ein- und Ausschalten der Ausgabe einer Größe • Aus am Stromausgang • Ein Werkseinstellung Datenquelle Auswahl Welche Datenquellen Ihnen angeboten werden, • Keine hängt von Ihrer Geräteausführung ab. • angeschlossene Ein- Zur Wahl stehen der Hauptmesswert des Analy- gänge...
  • Seite 87 Liquiline System CA80COD Betrieb Datenquelle Messwert Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) • Partialdruck • Konzentration Flüssigkeit • Sättigung • Rohwert nA (nur Sauerst. (amp.)) • Rohwert μs (nur Sauerst. (opt.)) Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.)
  • Seite 88 Betrieb Liquiline System CA80COD Ausgabe der Reglerstellgröße über den Stromausgang Unipolar+ dem Ausgang zuordnen, an dem ein Aktor angeschlossen ist, der den Messwert anheben kann. Unipolar- dem Ausgang zuordnen, an dem ein Aktor angeschlossen ist, der den Messwert senken kann.
  • Seite 89 Liquiline System CA80COD Betrieb Zustand eines Grenzwertgebers ausgeben Funktion = Grenzwertgeber Funktion Optionen Info Datenquelle Auswahl Den Grenzwertgeber wählen, über den der Grenzwertgeber 1 ... 8 Zustand des Relais ausgegeben werden soll. Werkseinstellung Die Parametrierung der Grenzwertgeber erfolgt Keine im Menü: Setup/Zusatzfunktionen/Grenzwertgeber.
  • Seite 90 Betrieb Liquiline System CA80COD 1. PWM (Pulsweitenmodulation): Innerhalb einer Periode T (T=t ) wird das Tastverhältnis variiert. Die Periodendauer bleibt dabei konstant. y = t / T 10 % 50 % 100 % 1 "High" 0 "Low"  59 Typische Anwendung: Magnetventil 2.
  • Seite 91 Liquiline System CA80COD Betrieb Funktion = Regler Funktion Optionen Info Maximalfrequenz 1 ... 180 min Maximale Anzahl der Pulse pro Minute Entsprechend dieser Einstellung berechnet der Betriebsmodus = PFM Werkseinstellung Controller die Impulsdauer. 60 min Verhalten bei Hold Auswahl • Wert einfrieren •...
  • Seite 92 Betrieb Liquiline System CA80COD Zustand einer Reinigungsfunktion ausgeben Funktion = Reinigung(für Sensoren) Funktion Optionen Info Zuweisungen Auswahl An dieser Stelle können Sie festlegen wie eine • Keine Reinigungsfunktion für das Relais angezeigt • abhängig von Art der werden soll. Reinigung Je nach gewähltem Reinigungsprogramm...
  • Seite 93 Liquiline System CA80COD Betrieb 2. Den Messwert wählen, der übertragen werden soll. 3. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  86 Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...
  • Seite 94 Betrieb Liquiline System CA80COD 2. Den Messwert wählen, der ausgegeben werden soll. 3. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  86 4. Bei Reglern: Zusätzlich noch den Stellgrößentyp bestimmen. Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...
  • Seite 95 Liquiline System CA80COD Betrieb Datenquelle Messwert Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) • Partialdruck • Konzentration Flüssigkeit • Sättigung • Rohwert nA (nur Sauerst. (amp.)) • Rohwert μs (nur Sauerst. (opt.)) Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.)
  • Seite 96 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Reinigungsprogramm Auswahl Hier auswählen, welche Reinigungsinstanz gest- • Kein artet werden soll, wenn der Grenzwertgeber • Reinigung 1 ... 4 aktiv wird. Werkseinstellung Kein Funktion Auswahl Aktivieren/deaktivieren des Grenzwertgebers •...
  • Seite 97 Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Bereichsanfang Einstellungen abhängig Betriebsmodus = Bereichsüberwachung vom Messwert außerhalb oder Bereichsüberwachung inner- Bereichsende halb A0028524  62 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzögerung) Bereichsende Bereichsanfang...
  • Seite 98 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Delta Wert Einstellungen abhängig Betriebsmodus = Änderungsrate vom Messwert Bei dieser Art wird die Steigung des Messwerts (MV) überwacht. Delta Zeit 00:00:01 ... 23:59:00 Steigt oder fällt der Messwert in der angegebe-...
  • Seite 99 Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Zeitgeber/ Zeitgeber 1 ... 8 Funktion Optionen Info Funktion Auswahl Ein-, Ausschalten der Funktion • Ein • Aus Werkseinstellung ‣ Startdatum 01.01.2000 ... 31.12.2099 Startdatum eingeben. Format DD.MM.YYYY ‣ Startzeit 00:00:00 ... 23:59:59 Uhr Startzeit eingeben.
  • Seite 100 Betrieb Liquiline System CA80COD • Startdatum = 01.01.2020 • Startzeit = 12:00:00 • Signaldauer = 05:00:00 • Periode = 24:00:00 3. Mathematische Funktion Formel erstellen. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen • MF1: Formel • Berechnung = Ein • Quelle A = Zeitgeber 1 •...
  • Seite 101 Liquiline System CA80COD Betrieb 10.7.3 Regler Reglerstruktur in Laplace-Darstellung A0015007  67 Blockschaltbild der Reglerstruktur Neutrale Zone Integraler Anteil Ausgangsbegrenzung Differentieller Anteil Verstärkung (P-Anteil) αT Dämpfungszeitkonstante mit α = 0 ... 1 Nachstellzeit (I-Anteil) Regeldifferenz Vorhaltzeit (D-Anteil) Sollwert Zeitkonstante für die Sollwertdämpfung Regelgröße...
  • Seite 102 Betrieb Liquiline System CA80COD • (5) Die Parameter für den Regler festlegen: • Sollwert, → Sollwert • Neutrale Zone, → Xn • Proportionalbereich, → Xp • Nachstellzeit (I-Anteil), → Tn • Vorhaltzeit (D-Anteil), → Tv • (6) Was soll der Regler im Hold-Fall (Messfehler, Sensorwechsel, Reinigung usw.) tun? •...
  • Seite 103 Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Prozesstyp Auswahl Entscheiden, welchem Typ Ihr Prozess am • Inline ehesten entspricht. • Batch Werkseinstellung Inline Batchprozess Das Medium befindet sich in einem geschlossenen System. Die Aufgabe der Regelung besteht darin, so zu dosieren, dass sich der Messwert (Regelgröße) von seinem Anfangswert bis zu seinem Sollwert verändert.
  • Seite 104 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Messwert • Direkt beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z. B. Heizen) Werkseinstellung → Invers Invers •...
  • Seite 105 Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Bei Regelungen "am fließenden Medium" (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich. Im Fall einer eingeschwungenen Regelung, bei der der Durchfluss plötzlich halbiert wird, ist es wünschenswert, dass auch die vom Regler dosierte Menge unmittelbar...
  • Seite 106 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Messwert Auswahl Den Messwert bestimmen, der Ihre Stör- abhängig von Datenquelle größe sein soll. Werkseinstellung Je nach Datenquelle können Sie verschiedene Kein Messwerte verwenden. Einstellbereich abhängig Proportionalbereich von der Auswahl des...
  • Seite 107 Liquiline System CA80COD Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integrator- 20,0 s hemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...
  • Seite 108 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info XHyst 0,0 ... 99,9 % Breite des Hysteresebereichs der neutralen Zone, relativer Anteil von x Werkseinstellung 0,0 % hyst e = w-x Dargestellt ist hier die Stellgröße (beim reinen P-Regler ) über der Regeldifferenz e (Sollwert minus Regel- größe).
  • Seite 109 Liquiline System CA80COD Betrieb Reinigungstypen Zur Auswahl stehen folgende Reinigungstypen: • Standardreinigung • Chemoclean • Chemoclean Plus Zustand der Reinigung: Zeigt an, ob das Reinigungsprogramm aktiv ist oder nicht. Diese Anzeige dient nur der Information. Reinigungstyp auswählen 1. Menü/Setup/Zusatzfunktionen/Reinigung: Ein Reinigungsprogramm auswählen.
  • Seite 110 Betrieb Liquiline System CA80COD Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10 zur Reinigung von pH-Glassen- soren. (Anschluss CYR10 →  34) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/ChemoCleanPlus Setup Funktion Optionen Info Reinigungsphasen Setup Tabelle zur Erstellung Sie definieren eine Anzahl von max. 30 Pro-...
  • Seite 111 Liquiline System CA80COD Betrieb Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info ‣ Reinigungszyklus Auswahl Wählen zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder gest- • Intervall artet wird und einem frei gestaltbaren • Wochenprogramm Wochenprogramm.
  • Seite 112 Betrieb Liquiline System CA80COD 10.7.5 Mathematische Funktionen Neben "echten" Prozesswerten, die von angeschlossenen physikalischen Sensoren oder Analogeingängen geliefert werden, können Sie maximal 8 "virtuelle" Prozesswerte mittels mathematischer Funktionen berechnen lassen. Die "virtuellen" Prozesswerte können Sie: • Über einen Stromausgang oder einen Feldbus ausgeben •...
  • Seite 113 Liquiline System CA80COD Betrieb Redundanz Mit dieser Funktion können Sie 2 oder 3 redundant messende Sensoren überwachen. Aus den 2 am engsten beieinander liegenden Messwerten wird das arithmetische Mittel berechnet und als Redundanz ausgegeben. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Redundanz...
  • Seite 114 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = rH Berechnung Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung pH Quelle angeschlossener pH-Sen- Den Eingang für den pH- und den für den Redox- sensor einstellen. Die Abfrage des Messwertes ist obsolet, Sie müssen pH oder ORP mV wählen.
  • Seite 115 Liquiline System CA80COD Betrieb Differenzleitfähigkeit Die Subtraktion von 2 Leitfähigkeitswerten können Sie z. B. beim Ionenaustauscher nut- zen, um dessen Wirkungsgrad zu überwachen. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Differenzleitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein...
  • Seite 116 Betrieb Liquiline System CA80COD Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingun- gen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kesselspeisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = pH Berechnung über Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion...
  • Seite 117 Liquiline System CA80COD Betrieb Symbol Operation Typ der Operanden Typ des Ergebnisses Beispiel Sinus Numerisch Numerisch SIN(A) Cosinus Numerisch Numerisch COS(B) Exponentialfunktion e Numerisch Numerisch EXP(A) Natürlicher Logarithmus Numerisch Numerisch LN(B) Dekadischer Logarithmus Numerisch Numerisch LOG(A) Maximum zweier Werte Numerisch...
  • Seite 118 Betrieb Liquiline System CA80COD Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Formel Funktion Optionen Info Ergebniseinheit Freitext Optional eine Einheit für den berechneten Wert angeben. Ergebnisformat Auswahl Die Zahl der Nachkommastellen wählen. • # • #.# • #.## • #.### • #.#### Werkseinstellung #.##...
  • Seite 119 Liquiline System CA80COD Betrieb 5. Ventil oder Pumpe anschließen. 10.7.6 Diagnosemodule Sie können hier maximal 8 eigene Diagnosemeldungen konfigurieren. Ein Diagnosemodul hat folgende Eigenschaften: • Die speisende Quelle ist parametrierbar wie ein Binärausgang (Relais, Digitaler Aus- gang). • Sie können wählen, ob die Diagnosemeldung beim High- oder beim Low-Pegel abgesetzt werden soll.
  • Seite 120 Diagnose und Störungsbehebung Liquiline System CA80COD Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Der Analysator überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnose- meldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.
  • Seite 121 Liquiline System CA80COD Diagnose und Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Keine Reagenzien / Probe Füllstände prüfen Schläuche der Reagenzien prüfen Probe prüfen Alle Verbinder prüfen und ggf. nachzie- hen. Küvette verschmutzt Kalibrierung mit Standard durchführen Reinigung mit manueller Reinigung, anschließend erneute Kalibrierung mit...
  • Seite 122 Wartung verhindern Sie eine künftig mögliche Fehlfunktion. • Meldungstext Wenn Sie den Endress+Hauser Service kontaktieren, nur die Meldungsnummer ange- ben. Da Sie die Zuordnung zu einer Fehlerkategorie individuell ändern können, ist diese Information für den Service nicht verwertbar.
  • Seite 123 Liquiline System CA80COD Diagnose und Störungsbehebung 4. Beispiel: Sie setzen die Meldung inaktiv .  Die Meldung wird nicht mehr angezeigt. Im Menü DIAG erscheint die Meldung als Abgefallene Meldung. Einstellmöglichkeiten Die Liste der angezeigten Diagnosemeldungen hängt vom gewählten Pfad ab. Es gibt gerä- tebedingte Meldungen und Meldungen, die vom angeschlossenen Sensor abhängen.
  • Seite 124 Diagnose und Störungsbehebung Liquiline System CA80COD 11.6 Übersicht zu Diagnoseinformationen 11.6.1 Gerätebedingte, allgemeine Diagnosemeldungen Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Selbsttest aktiv Selbsttest abwarten Hold aktiv Ausgangswerte und Status des Kanals sind auf Hold Firmware Fehler Interner Gerätefehler Software-Update durchführen. Firmware inkomp.
  • Seite 125 Liquiline System CA80COD Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Pumpenschlauch Warn. M Betriebszeit Pumpenschlauch in Kürze erreicht Anzeige unter Menü/Diagnose/Info Laufzeiten/ Schlauchalter Austausch einplanen. Nach Austausch die Betriebszeit zurückset- zen unter Menü/Diagnose/Info Laufzei- ten. Kühlung/Heizung Temperaturbereich im Gehäuse überschritten...
  • Seite 126 Diagnose und Störungsbehebung Liquiline System CA80COD Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Sensor Check Messwerttelegramme bleiben aus Sensoranschluss prüfen. Sensor prüfen, ggf. austauschen. Abfallkanister Das Gesamtvolumen des Abfallkanisters ist bald erreicht. ‣ Abfallkanister leeren und den Zähler der Überfüllung im Menü Diagnose/Info Lauf- zeiten zurücksetzen.
  • Seite 127 Liquiline System CA80COD Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen SD-Karte (80%) SD-Karte zu 80% gefüllt SD-Karte durch leere ersetzen. SD-Karte leeren. Logbucheigenschaften auf Ringpuffer stel- len (Setup/Allgemeine Einstellungen/ Logbücher). SD-Karte (100%) SD-Karte zu 100% gefüllt. Schreiben nicht mehr möglich.
  • Seite 128 Diagnose und Störungsbehebung Liquiline System CA80COD Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Konfiguration Ungültige Konfiguration der Probenvorbereitung In Setup/Probenvorbereitung die Anzahl der benutzten Kanäle, deren Betriebsart und Installationsart prüfen. Die zulässigen Kombinationen von Proben- vorbereitung und Analysatoren prüfen, siehe Betriebsanleitung der Probenvorbe- reitung.
  • Seite 129 Liquiline System CA80COD Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Flüssigkeiten Warnung Verbrauchsflüssigkeiten Warnung Es kann noch gemessen werden. Mögliche Gründe • Füllstand einer oder mehrerer Flüssigkeiten ist niedrig • Haltbarkeit einer oder mehrerer Flüssigkeiten ist nahezu überschritten. ‣...
  • Seite 130 Diagnose und Störungsbehebung Liquiline System CA80COD Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Prozesswert Messwert außerhalb der Spezifikation Messwert ist unsicher. Messbereich ändern. System kalibrieren. Prozesswert Messwert außerhalb der Spezifikation Messwert ist ungültig. Messbereich ändern. System kalibrieren. 951 - Hold aktiv CH1 ..
  • Seite 131 Liquiline System CA80COD Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen rH Berechn.-bereich rH-Berechnung außerhalb des Messbereichs Differenzleitfähigkeit Differenzleitfähigkeit außerhalb des Messbereichs Statussignal Diagnosemeldung Fehlerstrom 11.6.2 Sensorbedingte Diagnosemeldungen Betriebsanleitung "Memosens", BA01245C 11.7 Anstehende Diagnosemeldungen Im Diagnosemenü finden Sie alle Informationen zum Gerätezustand. Darüber hinaus ste- hen Ihnen verschiedene Servicefunktionen zur Verfügung.
  • Seite 132 Diagnose und Störungsbehebung Liquiline System CA80COD Logbuch Sichtbar in Max. Ein- Abschalt- Logbuch Einträge Exportier- träge löschbar löschbar Analysator Datenlog- Analysator Datenlog- 20000 Nein Nein buch bücher Analysator Absorpti- Absorptionsdatenlog- 5000 Nein Nein onsdatenlogbuch buch Analysator Rohwerte Rohwertelogbuch 5000 Nein...
  • Seite 133 Liquiline System CA80COD Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Diagnoseereignisse Chronologische Auflistung der Diagnoseereig- nisse Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte • Gehe zu Datum Zeitposition in der Liste "anspringen", um langes...
  • Seite 134 Diagnose und Störungsbehebung Liquiline System CA80COD 126.00 126.00 34.00 34.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 12.00 6.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 A0016688  70 Gleichzeitige Anzeige von 2 Graphen, der obere ist ausgewählt...
  • Seite 135 Liquiline System CA80COD Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Analysator Datenlogbücher Datenlogbücher für die Daten der nasschemi- schen Analysatoren Datenlogbuch SP1 Datenquelle nur lesen Anzeige des Messkanals Messparameter nur lesen Anzeige des aufgezeichneten Messparameters Einheit nur lesen Anzeige der Einheit...
  • Seite 136 Diagnose und Störungsbehebung Liquiline System CA80COD DIAG/Logbücher Funktion Optionen Info Plottingfenster Einstel- Sie können hier Anfangs- und Endzeitpunkt der lung grafisch darzustellenden Logbucheinträge festle- gen. Plotter Anfang Auswahl • Erster Eintrag: Legt als Anfangszeitpunkt den • Erster Eintrag ersten im Logbuch gespeicherten Eintrag fest.
  • Seite 137 Liquiline System CA80COD Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Alle Datenlogbücher Aktion, Speichern des jeweiligen Logbuches auf einer Datenlogbuch SP1 startet direkt nach der SD-Karte. Absorptionsdatenlog- Auswahl ‣ Das Logbuch im gewünschten Dateiformat buch speichern. Sie können die gespeicherte CSV- Rohwertelogbuch Datei anschließend am PC z. B.
  • Seite 138 Diagnose und Störungsbehebung Liquiline System CA80COD DIAG/Systeminformationen Funktion Optionen Info Photometer Nur lesen • Firmware Version • Hardwareversion Modbus Nur lesen Modbus-spezifische Informationen • Aktivierung nur mit Option Modbus • Busadresse • Terminierung • Modbus TCP Port 502 PROFIBUS Nur lesen Modulstatus und weitere PROFI- •...
  • Seite 139 Liquiline System CA80COD Diagnose und Störungsbehebung Informationen in folgenden Kategorien werden angezeigt: • Extremwerte Extrembedingungen, denen der Sensor bisher ausgesetzt war, z. B. min./max. Tempera- turen • Einsatzdauer Einsatzzeit des Sensors unter definierten Extrembedingungen • Kalibrierinformationen Kalibrierdaten der letzten Kalibrierung • Sensorspezifikationen Messbereichsgrenzen für Hauptmesswert und Temperatur...
  • Seite 140 Diagnose und Störungsbehebung Liquiline System CA80COD DIAG/Simulation Funktion Optionen Info Messeingänge Simulation eines Messwertes (nur für Sensoren) Menü gibt es so oft, wie Messeingänge vorhan- Kanal : Parameter den sind. Simulation Auswahl Wenn Sie den Messwert simulieren, wird dies in •...
  • Seite 141 Liquiline System CA80COD Diagnose und Störungsbehebung DIAG/GerätetestAnalysator/Ventile Funktion Optionen Info ‣ Ventilauswahl Auswahl Ventile wählen, die getestet werden sollen. • • Ablauf D • Dosiereinheit DU • Entlüftung E • Reaktor R • Reagenz RB • Reagenz RK • Reagenz RN •...
  • Seite 142 Diagnose und Störungsbehebung Liquiline System CA80COD 11.15 Info Laufzeiten Auflistung der Funktions- und Betriebsstundenzähler • Betriebsstundenzähler Filtermatten Anzeige der Verwendungsdauer in Tagen • Betriebsstundenzähler Photometer • Verbleibende Betriebsstunden • Spritzen Anzeige der noch verbleibenden Verwendungsdauer in Tagen; d.h. so viele Tage kann die Spritze noch verwendet werden.
  • Seite 143 Liquiline System CA80COD Diagnose und Störungsbehebung Datum Version Änderungen in der Firmware Dokumentation 06/2017 01.06.04 Erweiterung BA01354C/07/../04.17 • Neue Mathematikfunktion Formel BA01245C/07/../05.17 • Verbesserung • Nullpunktkalibrierung COD • Aktivierung des manuellen Modus' bei vollem Abfall- kanister (COD) • Erweiterte Hilfetexte 06/2016 01.06.02 Original-Software...
  • Seite 144 • Filtermatten reinigen • Spritze ersetzen • Schlauch (Pharmed) Schlauchpumpe ersetzen • Probenschlauch (PTFE, schwarz) ersetzen • Pumpenkopf Probenpumpe ersetzen 12 Monate • Schläuche (PTFE-weiß) ersetzen (bei Bedarf) • Filtermatten ersetzen • O-Ringe des Druckreaktors ersetzen (Endress+Hauser-Service) • Pumpenkopf Verdünnung ersetzen Endress+Hauser...
  • Seite 145 Liquiline System CA80COD Wartung Intervall Wartungsarbeit 24 Monate • Reaktorglas (inkl. Heizwendel und PT1000) ersetzen • O-Ringe der Reinigungsöffnung ersetzen bei Bedarf • Gehäuse reinigen • Lüfter des Kühlmoduls auf Verschmutzung prüfen und wenn nötig, absaugen • Verdünnungsgefäß reinigen • System spülen •...
  • Seite 146 Wartung Liquiline System CA80COD 12.2.3 Reinigung VORSICHT Verletzungsgefahr durch austretende Reagenzien ‣ Bevor Sie einen Austausch vornehmen: Immer erst das System spülen. Gehäuse reinigen ‣ Die Gehäusefront nur mit handelsüblichen Reinigungsmitteln reinigen. Die Front ist nach DIN 42 115 beständig gegen: •...
  • Seite 147 Liquiline System CA80COD Wartung 4. Dosiereinheit durch die Reinigungsöffnung (2) mit der mitgelieferten Reinigungs- bürste und warmem Wasser reinigen. Abschließend den Verschluss wieder montieren. System spülen Solange die Flaschen entfernt sind, ist eine Messung, Reinigung oder Kalibrierung nicht möglich. Schläuche leeren 1.
  • Seite 148 Wartung Liquiline System CA80COD Lüfter des Kühlmoduls reinigen A0045403  72 Lüfter des Kühlmoduls (hinter dem Lüftungsgitter) 1. Lüfter regelmäßig auf Verschmutzung prüfen. 2. Bei stark partikelbelasteter Umgebung: Regelmäßig von außen absaugen. 12.2.4 Reagenzien ersetzen Flaschen entfernen 1. Die Probenzufuhr stoppen.
  • Seite 149 Liquiline System CA80COD Wartung 7. Zurückgehen in MODE/Automatik Modus fortführen oder MODE/Automatik Modus neustarten, um die normale Messung zu starten. 12.2.5 Nullpunktkalibrierung durchführen (Nicht bei CA80COD-HR) Nullpunkt bestimmen 1. Aufrufen: Menü/Betrieb/Manuelle Bedienung/Nullpunkt bestimmen. 2. Nullpunktkalibrierung durchführen. 3. Nach erfolgreicher Kalibrierung erscheint der Hinweis Die Aktion war erfolgreich.
  • Seite 150 Wartung Liquiline System CA80COD A0045364  73 Ventilatorgitter an der Unterseite 1. Beide Ventilatorgitter öffnen und entfernen.  Unter den Gittern befinden sich die Filtermatten. 2. Die gebrauchten Filtermatten entfernen und durch neue aus dem Wartungskit erset- zen. 3. Die Ventilatorgitter wieder anbringen.
  • Seite 151 Liquiline System CA80COD Wartung 7. Betriebsstundenzähler zurücksetzen wählen. 8. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. 9. Alle Flaschen auswählen und mit OK bestätigen. 10. Bestätigung Flaschen eingesetzt wählen. 11. Nach dem Austausch ist eine Kalibrierung des Systems notwendig. Menü/Betrieb/ Manuelle Bedienung/Kalibrierfaktor bestimmen wählen.
  • Seite 152 Wartung Liquiline System CA80COD 4. Alternativ: Laufende Aktionen beenden unter: Menü/Betrieb/Manuelle Bedienung. 12.3.2 Schläuche leeren 1. Die Schläuche (RB, RK, RN, S1, S0) bis zum Anschlag aus den Reagenzienflaschen herausziehen, sodass sich die Schlauchenden außerhalb der Flüssigkeit befinden. 2. Nur für Ausführung CA80COD-HR: Schlauch REF ebenfalls bis zum Anschlag aus der Flüssigkeit ziehen.
  • Seite 153 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.
  • Seite 154 Reparatur Liquiline System CA80COD Chemikalien entsorgen VORSICHT Verletzungsgefahr bei unsachgemäßer Entsorgung der verwendeten Reagenzien und der Reagenzienabfälle! ‣ Bei der Entsorgung die Sicherheitsdatenblätter der verwendeten Chemikalien beachten. ‣ Die lokalen Vorschriften zur Entsorgung beachten. Zur Entgiftung von Reagenzienrückständen das beigefügte Reagenz RX verwenden.
  • Seite 155 Liquiline System CA80COD Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. Gelistetes Zubehör ist technisch zum Produkt der Anleitung kompatibel. 1. Anwendungsspezifische Einschränkungen der Produktkombination sind möglich. Konformität der Messstelle zur Applikation sicherstellen. Dafür ist der Betreiber der Messstelle verantwortlich.
  • Seite 156 Zubehör Liquiline System CA80COD Für den hohen Messbereich zusätzlich • Schlauch für Verdünnungswasser (PTFE, schwarz) • Schlauch Verdünnungsventil (PharMed) • Pumpenkopf komplett, ohne Motor • Verschraubung mit Konus • Verdünnungsgefäß mit Stopfen Optional • O-Ring-Satz Dosiereinheit • Prozessinterne Schläuche (PTFE, weiß) •...
  • Seite 157 Liquiline System CA80COD Zubehör Memosens CPS31E • pH-Sensor für Standardanwendungen in Trink- und Schwimmbadwässern • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps31e Technische Information TI01574C Memosens CPS71E • pH-Sensor für chemische Prozessanwendungen • Digital mit Memosens 2.0 Technologie •...
  • Seite 158 Zubehör Liquiline System CA80COD Memosens CPS92E • Redoxsensor für den Einsatz in stark verschmutzten Medien • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps92e Technische Information TI01577C Memosens CPF82E • Redox-Sensor für Bergbauprozesse, industrielle Wasser- und Abwasserbehandlung •...
  • Seite 159 Liquiline System CA80COD Zubehör Chlordioxid- und Chlorsensoren Memosens CCS50D • Membranbedeckter amperometrischer Sensor für Chlordioxid • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/ccs50d Technische Information TI01353C Memosens CCS51D • Sensor zur Bestimmung von freiem Chlor • Produktkonfigurator auf der Produktseite: www.endress.com/ccs51d...
  • Seite 160 Zubehör Liquiline System CA80COD 14.1.6 Kabelklettverbinder • 4 Stück, für Sensorkabel • Best.-Nr. 71092051 14.2 Kommunikationsspezifisches Zubehör 14.2.1 Zusätzliche Funktionalität ‣ Bei der Bestellung von Freischaltcodes die Seriennummer Ihres Geräts angeben. Kommunikation; Software 51516983 Commubox FXA291 (Hardware) 71127100 SD-Karte mit Liquiline Firmware, 1 GB, Industrial Flash Drive 71135636 Freischaltcode für Modbus RS485...
  • Seite 161 Liquiline System CA80COD Zubehör 14.2.2 Software Memobase Plus CYZ71D • PC-Software zur Unterstützung der Laborkalibrierung • Visualisierung und Dokumentation des Sensormanagements • Datenbank-Speicherung von Sensorkalibrierungen • Produktkonfigurator auf der Produktseite: www.endress.com/cyz71d Technische Information TI00502C Field Data Manager Software MS20/21 • PC-Software zur zentralen Datenverwaltung •...
  • Seite 162 Technische Daten Liquiline System CA80COD Technische Daten 15.1 Eingang Messgrößen [mg/l, ppm] Messbereich CA80COD-**C4: 0 ... 500 mg/l O , automatische Messbereichsum- schaltung CA80COD-**C5: 0 ... 5000 mg/l O , automatische Messbereichsum- schaltung CA80COD-**C6: 0 ... 5000 mg/l O + Verdünnungsmodul (1:4) Eingangstypen •...
  • Seite 163 Liquiline System CA80COD Technische Daten PROFIBUS DP / RS485 Signalkodierung EIA/TIA-485, PROFIBUS-DP-konform nach IEC 61158 Datenübertragungsrate 9,6 kBd, 19,2 kBd, 45,45kBd, 93,75 kBd, 187,5 kBd, 500 kBd, 1,5 MBd, 6 MBd, 12 MBd Galvanische Trennung Verbinder Federkraftklemme (max. 1,5 mm), steckerintern gebrückt (T-...
  • Seite 164 Technische Daten Liquiline System CA80COD Bürde max. 500 Ω Übertragungsverhalten linear 15.3 Stromausgänge, aktiv Spanne 0 ... 23 mA Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) 15.4...
  • Seite 165 Liquiline System CA80COD Technische Daten Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000...
  • Seite 166 Technische Daten Liquiline System CA80COD Modbus TCP TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale...
  • Seite 167 Liquiline System CA80COD Technische Daten PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil...
  • Seite 168 Technische Daten Liquiline System CA80COD Webserver Der Webserver ermöglicht den Vollzugriff auf Gerätekonfiguration, Messwerte, Diagnose- meldungen, Logbücher und Servicedaten über Standard-WiFi/WLAN/LAN/GSM- oder 3G- Router mit einer benutzerdefinierten IP-Adresse. TCP-Port Unterstützte Merkmale • Ferngesteuerte Gerätekonfiguration(1 Session) • Speichern/Wiederherstellen der Gerätekonfiguration (über SD-Karte) •...
  • Seite 169 Liquiline System CA80COD Technische Daten Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren •...
  • Seite 170 Technische Daten Liquiline System CA80COD Messintervall kontinuierlich (ca. 55 min), einstellbar 30 min ... 24 h Aufschlusszeit 3 ... 120 min Probenbedarf 8 ml (0,27 fl oz)/Messung Reagenzienbedarf 1 Set Reagenzien reicht bei einem Messintervall von 1 h für 50 Tage Standardbedarf •...
  • Seite 171 Liquiline System CA80COD Technische Daten Elektrische Sicherheit Nach EN/IEC 61010-1:2010, Schutzklasse I Niederspannung: Überspannungskategorie II Für Installationen bis 2000 m (6500 ft) über NN Verschmutzungsgrad Verschmutzungsgrad 2 15.9 Prozess Probentemperatur 4 … 40 °C (39 … 104 °F) Konsistenz der Probe feststoffarm, wässrig, homogenisiert...
  • Seite 172 Technische Daten Liquiline System CA80COD Schläuche • PTFE • Probenschlauch, Schlauch von Pumpe zum Verdünnungsgefäß: PharMed Reaktor • Reaktorventile • Kunststoff PVDF • Optisches Rohr • Borosilikatglas • Dichtung • Kunststoff FFKM Verdünnungsgefäß (optional) Y-Abscheider PVC-U Prozessanschluss Probeneingang: Schlauchverschraubung für starre Schläuche mit AD 3,2 mm Verdünnungswasser:...
