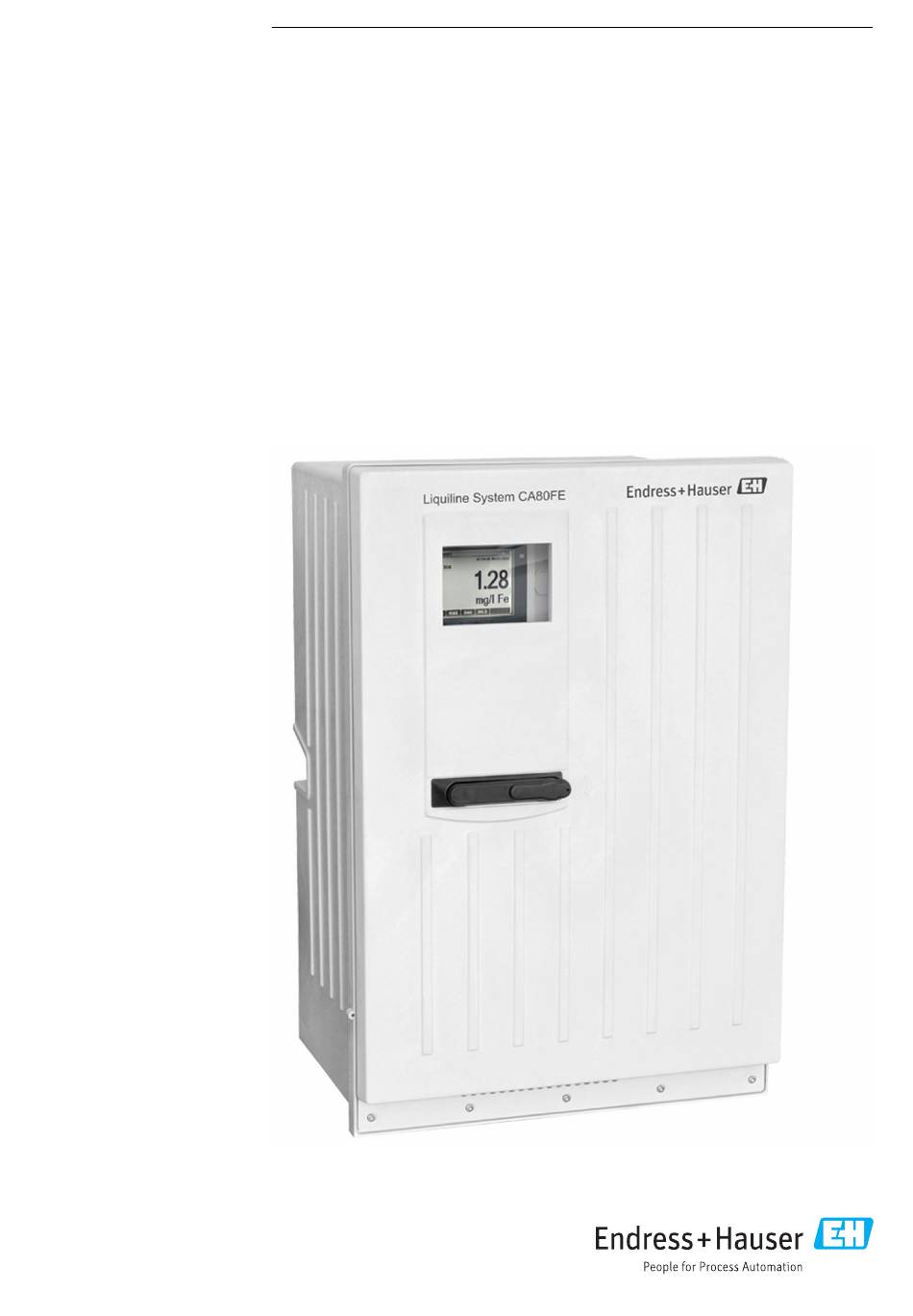

Seite 1 Products Solutions Services BA01586C/07/DE/06.24-00 71657432 2024-04-30 Gültig ab Version 01.12.00 Betriebsanleitung Liquiline System CA80FE Colorimetrischer Analysator für Eisen...
Seite 3 Liquiline System CA80FE Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Inbetriebnahme ....50 Warnhinweise .
Seite 4 Inhaltsverzeichnis Liquiline System CA80FE Technische Daten ....170 15.1 Eingang ......170 15.2 Ausgang .
Seite 5 Liquiline System CA80FE Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.
Seite 6 Liquiline System CA80FE Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline System CA80FE, KA01237C • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung •...
Seite 7 Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline System CA80FE ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Eisen-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: • Überwachung der Restkonzentration von gelöstem Eisen nach Fällungs-, Flockungs- und Filtrationsprozessen •...
Seite 8 Grundlegende Sicherheitshinweise Liquiline System CA80FE Störsicherheit • Das Produkt ist gemäß den gültigen internationalen Normen für den Industriebereich auf elektromagnetische Verträglichkeit geprüft. • Die angegebene Störsicherheit gilt nur für ein Produkt, das gemäß den Anweisungen in dieser Betriebsanleitung angeschlossen ist.
Seite 9 Flaschenkorb für und Standard Photometer Controller Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80FE in der bestellten Konfiguration • Reagenz und Standardlösung (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme und Filtration •...
Seite 10 Produktbeschreibung Liquiline System CA80FE Membranfiltration (Liquiline System CAT860) • Funktion: Probenahme und Filtration • Membranfilterkerze aus Keramik; Porengröße 0,1 μm oder 0,4 μm • Kommunikation über Memosens-Protokoll, Steuerung über CA80 • Automatische Rückspülfunktion mit Reinigungslösung und mit Druckluft • Einfache Installation via Flexdip CYH112 •...
Seite 11 Liquiline System CA80FE Produktbeschreibung A0044810 A0044809  5 Messeinrichtung mit Liquiline System CAT820  6 Messeinrichtung mit Liquiline System CAT860 Pumpe Pumpe Liquiline System CA80 Ventil Probenvorlage Liquiline System CA80 Überlauf Probenvorlage Probe Probe Ventil Filter (Keramik) Druckluft Medium Liquiline System CAT860 Reinigungslösung...
Seite 12 Produktbeschreibung Liquiline System CA80FE A0044808  8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator Ventil (optional) Probe zum zweiten Analysator Pumpe Filter (Keramik) Liquiline System CA80 Medium Probe Gerätearchitektur 3.3.1...
Seite 13 Liquiline System CA80FE Produktbeschreibung 3.3.2 Klemmenplan Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Beispiel, NO-Kontakt eines Relais Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais • Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge) •...
Seite 14 Warenannahme und Produktidentifizierung Liquiline System CA80FE Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen.
Seite 15 Liquiline System CA80FE Warenannahme und Produktidentifizierung Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. 2. Seitensuche (Lupensymbol): Gültige Seriennummer eingeben. 3. Suchen (Lupe).
Seite 16 Montage Liquiline System CA80FE Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport ‣ Den Analysator mit einem Hubwagen oder Gabelstapler transportieren. Für die Instal- lation sind 2 Personen notwendig. ‣ Das Gerät an den Griffmulden anheben. Montagebedingungen 5.1.1 Montagearten Es ist möglich, das Gerät auf folgende Arten zu montieren:...
Seite 17 Liquiline System CA80FE Montage 654 (25.74) A0028821  15 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) 1800 (70.9) 8 (0.31) A0041592  16 Mast (Zubehör) für Ausführung "Outdoor", Abmessungen in mm (inch) 5.1.3 Montageort Bei der Aufstellung des Gerätes folgende Punkte beachten: ‣...
Seite 18 Montage Liquiline System CA80FE ‣ Maximale Höhendifferenz und maximale Entfernung vom Probenahmeort unbedingt beachten. ‣ Einen freien Ablauf sicherstellen, keine Syphonbildung. ‣ Eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicherstellen. ‣ Offen ausgelieferte Analysatoren (d. h. Analysatoren ohne Tür) ausschließlich in abge- schlossenen Bereichen aufstellen oder in einen Umschrank oder in eine ähnliche Ein-...
Seite 19 Liquiline System CA80FE Montage Analysator montieren 5.2.1 Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhal- terung fixieren.
Seite 20 Montage Liquiline System CA80FE 624 (24.57) 530 (20.87) A0036783  20 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 A0036785  21 Befestigung Sockel 1. Den Sockel am Boden verschrauben. 2. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen.
Seite 21 Liquiline System CA80FE Montage 5.2.3 Ausführung "Outdoor": An Mast montieren Mast aufstellen 4 x 12 (0.47) 250 (9.84) A0041437  22 Fundamentplan, Abmessungen in mm (in) Bei Installation im Freien ist ein fachgerechter Blitzschutz zu berücksichtigen. 1. Fundament bauseits vorbereiten.
Seite 22 Montage Liquiline System CA80FE Analysator am Mast montieren A0041425 A0041426  23 An Mast montierter Analysator (von vorn)  24 An Mast montierter Analysator (von hinten) Schelle der Masthalterung an Haltestangen und Mast durch Muttern fixieren. Gegenstücke aufziehen und Masthalterung durch Federringe und Muttern fixieren.
Seite 23 Liquiline System CA80FE Montage Wandhalter (aus Lieferumfang Analysator) an die Masthalterung montieren. Abstandshalter einschieben. Aufhängung der Wandhalterung (aus Lieferumfang Analysator) am Analysator anschrauben. Analysator einhängen. Endress+Hauser...
Seite 24 Montage Liquiline System CA80FE Oberen Wandhalter mit mitgelieferter Schraube fixieren. Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Endress+Hauser...
Seite 25 Liquiline System CA80FE Elektrischer Anschluss Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
Seite 26 Elektrischer Anschluss Liquiline System CA80FE Anschluss analoger Ein- und Ausgänge, von Memosens-Sensoren oder digitalen Feld- bussen Den Flaschenkorb entnehmen: Griffmulde leicht nach oben anheben und nach vorn ziehen. Die eingehakte Abdeckhaube abnehmen. 3. Alle flüssigkeitsführenden Probenleitungen vom Liquidmanager entfernen. Die 6 Schrauben der Trägerplatte mit einem Innensechskantschlüssel lösen.
Seite 27 Liquiline System CA80FE Elektrischer Anschluss 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schrauben- dreher lösen und die Abdeckung nach vorn klappen. 8. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelverschraubungen austauschen.
Seite 28 Elektrischer Anschluss Liquiline System CA80FE Nach dem Anschluss: 1. Elektronikraum-Abdeckung mit den 6 Schrauben befestigen. 2. Trägerplatte einklappen und mit den 6 Schrauben nach dem Anschluss befestigen. 3. Kabelverschraubungen am Boden des Geräts festziehen, um die Kabel zu fixieren. 4. Flaschenkorb wieder ins Gehäuse stellen.
Seite 29 Liquiline System CA80FE Elektrischer Anschluss 6.2.3 Ausführung "Outdoor": Versorgung und Schlauchheizung anschließen Das Versorgungskabel ist nicht im Lieferumfang enthalten und muss bauseits gestellt wer- den. 1. Das Versorgungs- und das Kabel der Schlauchheizung von unten durch die Kabelver- schraubung an der inneren Geräterückwand nach oben in den Elektronikraum führen (→...
Seite 30 Elektrischer Anschluss Liquiline System CA80FE Probenvorbereitung anschließen 6.3.1 Anschluss des optionalen Reinigungsventils von Liquiline System CAT810 1. Den Netzstecker ziehen. 2. Um die Trägerplatte nach vorne zu klappen, wie im Kapitel "Kabel verlegen" beschrie- ben vorgehen. 3. Das Kabel durch die Kabelverschraubung führen.
Seite 31 Liquiline System CA80FE Elektrischer Anschluss Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel) A0044089 A0044090 A0044091  28 Konfektioniertes Kabel  29 Kabel einlegen  30 Schraube festziehen (2 Nm) Außenschirm (frei gelegt) Kabelschelle für Schlauchhei- Kabeladern mit Endhülsen zung Kabelmantel (Isolierung) Schirmschelle für Memosens-...
Seite 32 Elektrischer Anschluss Liquiline System CA80FE 10. Das oder die Kabel (je nach Ausführung) an den folgenden Steckklemmen anschlie- ßen:  GN/YE A0028924  31 Anschluss Liquiline System CAT820 / 860 Schlauchheizung 100 ... 120 V/200 ... 240 V AC (optional) Anschlüsse Memosens und Kommunikation mit Analysator (optional)
Seite 33 Liquiline System CA80FE Elektrischer Anschluss BASE2-E A0044867  32 Klemmenraum im Controller-Gehäuse Basismodul Base2-E Analysator-Schnittstelle Blinddeckel Modulabdeckung Basismodul-E A0042273  33 BASE2-E Stromversorgung für digitale Festkabelsensoren mit Memosens-Protokoll SD-Kartensteckplatz Steckplatz für das Displaykabel Ethernet-Schnittselle Service-Schnittstelle Anschlüsse für 2 Memosens-Sensoren Stromausgänge Buchse für internes Versorgungskabel...
Seite 34 Elektrischer Anschluss Liquiline System CA80FE Com B Com A – A0024019  34 Beispiel Memosens-Datenkabel CYK10 Adernendhülsen des Sensorkabels am Basismodul-E anschließen 1. Um an den Elektronikraum zu gelangen, wie im Kapitel "Kabel verlegen" beschrieben vorgehen. 2. Das Sensor-Anschlusskabel von unten durch die Kabelverschraubung an der inneren Geräterückwand nach oben in den Elektronikraum führen.
Seite 35 Liquiline System CA80FE Elektrischer Anschluss Digitale Ein- und Ausgänge Modul DIO – – – – – –  37 Anschlussplan  36 Modul Stromeingänge Modul 2AI – –  38 Modul  39 Anschlussplan Endress+Hauser...
Seite 36 Elektrischer Anschluss Liquiline System CA80FE Stromausgänge – – – – – –  41 Anschlussplan  42 Modul  43 Anschlussplan  40 Modul Relais Modul 2R Modul 4R  44 Modul  45 Anschlussplan  46 Modul  47...
Seite 37 Liquiline System CA80FE Elektrischer Anschluss Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D HINWEIS Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline! Irreparable Beschädigung des Basismoduls möglich ‣ Die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) anschließen, nicht an das Alarmrelais des Basismoduls.
Seite 38 Elektrischer Anschluss Liquiline System CA80FE Klemme PROFIBUS DP nicht verbunden DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung Power Versorgungsspannung liegt an und Modul ist initialisiert. Bus failure Busfehler System failure Gerätefehler Communication PROFIBUS-Telegram wird gesendet oder empfangen. Bus termination •...
Seite 39 Liquiline System CA80FE Elektrischer Anschluss Klemme Modbus RS485 DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung Power Versorgungsspannung liegt an und Modul ist initialisiert. Bus failure Busfehler System failure Gerätefehler Communication Modbus-Telegramm wird empfangen oder versendet. Bus termination • Aus = Keine Terminierung •...
Seite 40 Elektrischer Anschluss Liquiline System CA80FE DGND B/B' A/A'  54 Aufbau der internen Terminierung 2. Externe Terminierung DIP-Schalter auf der Modulplatine in der Position "OFF" (Werkseinstellung) lassen. ‣ Externe Terminierung zu Ihrer 5-V-Versorgung an die Klemmen 81 und 82 auf der Vorderseite des Moduls 485DP oder 485MB anschließen.
Seite 41 Liquiline System CA80FE Elektrischer Anschluss Einzelne, für dieses Produkt zugesagte, Schutzarten (Dichtigkeit (IP), elektrische Sicher- heit, EMV-Störfestigkeit, Ex-Schutz) können nicht mehr garantiert werden, wenn z. B.: • Abdeckungen weggelassen werden • Andere Netzteile als die mitgelieferten verwendet werden • Kabelverschraubungen zu gering angezogen sind (müssen für den zugesagten IP-Schutz mit 2 Nm (1,5 lbf ft) angezogen sein) •...
Seite 42 Systemintegration Liquiline System CA80FE Systemintegration Übersicht zu Gerätebeschreibungsdateien 7.1.1 Geräte-Identifizierung →  173, Protokollspezifische Daten 7.1.2 Bezugsquelle für Gerätebeschreibungs- und Gerätestammdateien Gerätetreiber herunterladen 1. Website aufrufen: www.endress.com/downloads.  Eine Auswahlliste wird angezeigt. 2. Auswählen: Gerätetreiber. 3. Auswahl verfeinern, indem Sie den Treibertyp, die Produktwurzel und die Kommuni- kationsart angeben.
Seite 43 Liquiline System CA80FE Systemintegration Aufbau der Datenverbindung Alle Ausführungen mit Ausnahme von PROFINET: Damit Ihr Gerät eine gültige IP-Adresse hat, müssen Sie in den Ethernet-Einstellungen den Parameter DHCP ausschalten. (Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet/Einstellungen) Im gleichen Menü können Sie die IP-Adresse manuell vergeben (für Punkt-zu-Punkt-Ver- bindungen).
Seite 44 Systemintegration Liquiline System CA80FE A0026780  59 Beispiel Webserver (Menü/Language=English) • Ein Mausklick auf einen Menünamen oder eine Funktion entspricht dem Drücken des Navigators. • Einstellungen können Sie bequem über die Computer-Tastatur vornehmen. Statt einem Internetbrowser können Sie auch FieldCare zur Konfiguration über Ether- net benutzen.
Seite 45 Liquiline System CA80FE Systemintegration Die Online-Parametrierung konkurriert mit der Vor-Ort-Bedienung, d. h. jede der beiden Möglichkeiten blockiert jeweils die andere. Auf beiden Seiten ist es möglich, der anderen Seite den Zugriff zu nehmen. Bedienung • Die Menüstruktur entspricht im DTM der Vor-Ort-Bedienung. Die Funktionen der Liqui- line-Softkeys finden Sie im Hauptfenster links.
Seite 46 Systemintegration Liquiline System CA80FE ‣ Die PROFINET-Datenleitung an der RJ45-Buchse des BASE2-Moduls anschließen. Detaillierte Informationen zu "PROFINET-Kommunikation": Produktseiten im Internet (→ SD02490C). Endress+Hauser...
Seite 47 Liquiline System CA80FE Bedienungsmöglichkeiten Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs Menu/Language English Č eština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  62 Display (Beispiel)  61 Display (Beispiel) Menüpfad und/oder Gerätebezeichnung Softkey (Drückfunktion) Statusanzeige Navigator (Dreh- und Drückfunktion) Belegung der Softkeys, ESC: Rücksprung, MODE: Schnellzugriff auf häufig benötigte Funktionen,...
Seite 48 Bedienungsmöglichkeiten Liquiline System CA80FE 8.2.2 Parametriermöglichkeiten Nur Anzeige • Sie können die Werte nur lesen, nicht verändern. • Typisch dafür sind: Analysatordaten, Sensordaten und Systeminformationen • Beispiel: Menü/Setup/Analysator/../Messparameter Auswahllisten • Sie erhalten eine Liste mit Optionen. In wenigen Fällen auch in Form von Mehrfachaus- wahl-Kästchen.
Seite 49 Liquiline System CA80FE Bedienungsmöglichkeiten Tabellen • Tabellen werden benötigt, um mathematische Funktionen abzubilden oder unregelmä- ßige Intervallproben einzugeben. • Sie editieren eine Tabelle, indem Sie mit dem Navigator durch Zeilen und Spalten navi- gieren und die Zellenwerte ändern. • Sie editieren nur die Zahlenwerte. Maßeinheiten werden vom Controller automatisch berücksichtigt.
Seite 50 Inbetriebnahme Liquiline System CA80FE Inbetriebnahme Vor dem Anlegen der Versorgungsspannung Bei niedrigen Temperaturen kommt es designbedingt bei der Inbetriebnahme des Geräts zu hohen Einschaltströmen. Der auf dem Typenschild angegebene Leistungswert bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5 °C (41 °F) nach einer Minute Betriebszeit.
Seite 51 Innenseite der Tür des Analysators. ‣ Verschlauchung ausschließlich gemäß diesem Plan vornehmen. A0041298  63 Verschlauchungsplan optional dilution A0041474  64 Liquiline System CA80FE, Einkanalgerät Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Endress+Hauser...
Seite 52 Inbetriebnahme Liquiline System CA80FE optional dilution A0041475  65 Liquiline System CA80FE, Zweikanalgerät Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle optional dilution A0033655  66 Liquiline System CA80FE, Selbstansauger Standard 1 Probe Reagenz RK...
Seite 53 Liquiline System CA80FE Inbetriebnahme 5. Darauf achten, dass nur feststoffarme Probe zugeführt wird, da ansonsten die Gefahr einer Verblockung besteht. Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes! ‣ Kontrollieren, dass alle Anschlüsse entsprechend Anschlussplan korrekt ausgeführt sind.
Seite 54 Inbetriebnahme Liquiline System CA80FE Messgerät konfigurieren 9.5.1 Basic Setup Analysator Grundlegende Einstellungen vornehmen 1. Ins Menü Setup/Basic Setup Analysator wechseln.  Folgende Einstellungen vornehmen. • Gerätebezeichnung Eine beliebige Bezeichnung für Ihr Gerät (max. 32 Zeichen) vergeben. • Datum stellen Falls nötig, das eingestellte Datum korrigieren.
Seite 55 Liquiline System CA80FE Betrieb Betrieb 10.1 Display 10.1.1 Softkeys im Messmodus In der untersten Zeile des Displays finden Sie in den Messbildern vier Softkeys: • Mit MENU und DIAG gelangen Sie direkt in das jeweilige Softwaremenü. • Mit HOLD können Sie einen sofortigen allgemeinen Hold für Sensoren aktivieren.
Seite 56 Betrieb Liquiline System CA80FE Icon Platzierung Beschreibung am Messwert ein simulierter Wert beeinflusst den Messwert am Messwert angezeigter Messwert ist simuliert (für Sensoren) Titelzeile Regler ist aktiv nur pH- oder Redoxmessung Wenn mehrere Diagnosemeldungen gleichzeitig anstehen, wird nur das Symbol für die jeweils höchstrangige angezeigt (zur Rangfolge nach NAMUR: →...
Seite 57 Liquiline System CA80FE Betrieb 10.2.2 Datum und Uhrzeit Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Datum stellen je nach Format Editiermodus: Tag (zweistellig): 01 ... 31 Monat (zweistellig): 01 ... 12 Jahr (vierstellig): 1970 ... 2106 Uhrzeit stellen je nach Format Editiermodus: hh (Stunde): 00 ...
Seite 58 Betrieb Liquiline System CA80FE Menü/Setup/Allgemeine Einstellungen/Hold Einstellungen Funktion Optionen Info ‣ Setupmenü Auswahl Bestimmen, ob beim Aufrufen des jeweiligen • Deaktiviert Menüs die Geräteausgänge in den definier- Diagnosemenü • Aktiviert ten Hold-Zustand wechseln sollen. Werkseinstellung Deaktiviert Kalibrierung aktiv Werkseinstellung Aktiviert...
Seite 59 Liquiline System CA80FE Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Analysator Ereignislogbuch Auswahl Aufzeichnung aller Diagnosemeldungen • Ringspeicher Ringspeicher • Füllspeicher Wenn der Speicher voll ist, wird der älteste Ein- Werkseinstellung trag automatisch mit dem aktuellen überschrie- Ringspeicher ben. Füllspeicher Wenn der Speicher zu 80 % voll ist, gibt das Gerät eine Diagnosemeldung aus.
Seite 60 Betrieb Liquiline System CA80FE Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbücher Für angeschlossene Memosens-Sensoren (optio- nal) Sie können max. 8 Datenlogbücher anlegen. Logbuchname Freitext, 20 Zeichen ‣ Datenquelle Auswahl Eine Datenquelle für die Logbucheinträge • Sensoreingänge auswählen. • Regler Zur Auswahl stehen: •...
Seite 61 Liquiline System CA80FE Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenquelle nur lesen Dient an dieser Stelle nur der Information. Wenn Sie einen anderen Wert aufzeichnen wollen, die- Messwert ses Logbuch löschen und ein neues Datenlog- buch anlegen. Verbleibende Logzeit nur lesen Anzeige der verbleibenden Tage, Stunden und Minuten bis das Logbuch voll ist.
Seite 62 Betrieb Liquiline System CA80FE Beispiel: Neues Datenlogbuch (Setup/Allgemeine Einstellungen/Logbücher/Daten- logbücher/Neu) 1. Einstellungen vornehmen: • Logbuchname Namen vergeben. Beispiel: "01". • Datenquelle Datenquelle wählen. Beispiel: Signal des Binäreingangs 1. • Messwert Aufzuzeichnenden Messwert wählen. Beispiel: pH-Wert. • Abtastzeit Zeitintervall zwischen 2 Logbucheinträgen festlegen.
Seite 63 Liquiline System CA80FE Betrieb Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info Statussignal Auswahl Die Einteilung in Fehlerkategorien erfolgt ent- • Wartung (M) sprechend NAMUR NE 107. • außerhalb der Spezifika- ‣ Entscheiden, ob eine Statussignalzuordnung tion (S) für die Anwendung geändert werden sollen.
Seite 64 Betrieb Liquiline System CA80FE Modbus Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Modbus Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Terminierung nur lesen Wenn das Gerät das letzte im Bus ist, können Sie die Terminierung über die Hardware verwenden.
Seite 65 Liquiline System CA80FE Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Benutzerverwaltung Liste der bereits angeleg- ansehen / ändern Sie können Benutzernamen oder -passwörter ten Benutzer ändern oder Benutzer löschen. Ein Benutzer ist werksseitig bereits angelegt: "admin" mit Kenn- wort "admin".
Seite 66 Betrieb Liquiline System CA80FE Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info IP-Adresse xxx.xxx.xxx.xxx Eine IP-Adresse ist eine Adresse in Computer- netzen, die auf dem Internetprotokoll (IP) basie- ren. Sie können die IP-Adresse nur einstellen, wenn DHCP ausgeschaltet ist. Subnetzmaske xxx.xxx.xxx.xxx In Verbindung mit der IP-Adresse eines Gerätes legt die Netzmaske fest, welche IP-Adressen die- ses Gerät im eigenen Netz sucht und welche es...
Seite 67 Liquiline System CA80FE Betrieb 3. Das gewünschte Update wählen und folgende Abfrage bestätigen: Die aktuelle Firmware wird überschrieben. Das Gerät wird danach neu gestartet. Wollen Sie fortfahren?  Die Firmware wird geladen und das Gerät anschließend mit der neuen Firmware gestartet.
Seite 68 Betrieb Liquiline System CA80FE 2. In Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Datenverwaltung/ Setup exportieren gehen. 3. Name: Einen Dateinamen vergeben. 4. Anschließend Exportieren wählen.  Wenn Sie den Dateinamen bereits vergeben haben, werden Sie gefragt, ob Sie das vorhandene Setup überschreiben wollen. 5. Mit OK bestätigen oder abbrechen und einen neuen Dateinamen vergeben.
Seite 69 Liquiline System CA80FE Betrieb Passwort ändern Sie können die Bedientasten mit einem Passwort sperren (Kontextmenü über langes Drü- cken des Naviagators). Die Freigabe der Tasten ist danach nur durch Eingabe des richtigen Passworts möglich. Das Passwort für die Tastensperre können Sie hier einstellen: Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Datenverwaltung/Passwort für Tastensperre...
Seite 70 Betrieb Liquiline System CA80FE 10.3.1 Erweitertes Setup Messwert Menü/Setup/Analysator/Erweitertes Setup/Messwert Funktion Optionen Info Hauptmesswert Auswahl Werkseinstellung Einheit Auswahl • mg/l • µg/l • ppm • ppb Werkseinstellung mg/l oder µg/l Format Hauptmessw. Auswahl • # • #.# • #.## • Auto Werkseinstellung Status bei Messstörung...
Seite 71 Liquiline System CA80FE Betrieb Signale Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Signal für Probenanforderung Vorlaufzeit SPX Auswahl Im Automatikmodus startet jede Messung erst 0,00 ... 30,00 (mm:ss) nach Ablauf der Vorlaufzeit. Das Signal für Pro- benanforderung ist ab Beginn der Vorlaufzeit bis Werkseinstellung zum Ende der festgelegten Dauer aktiv.
Seite 72 Betrieb Liquiline System CA80FE 3. Alarm- und Warngrenzen für die Restvolumina festlegen. 4. Warn- und Alarmgrenzen für die verbleibende Haltbarkeit der Chemikalien festle- gen.  Verbleibende Haltbarkeit auslesen: DIAG/Info Laufzeiten/Verbleibende Betriebsstunden/Flaschen Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Flaschen Funktion Optionen Info Überwachung Auswahl • Aus Nach dem Einschalten der Überwachung finden...
Seite 73 Liquiline System CA80FE Betrieb Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Flaschen Funktion Optionen Info Alarmgrenzen Diag. code 727 Reagenz RK 1 ... 7 d Werkseinstellung Standard S1 1 ... 7 d Werkseinstellung Absorptionskurvenaufzeichnung Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Absorptionskurvenaufzeichnung Funktion Optionen Info Im Automatik Modus Auswahl Aus: Aufzeichnung ist nur im manuellen Modus •...
Seite 74 Betrieb Liquiline System CA80FE Menü/Setup/Analysator/Messung Funktion Optionen Info Messintervall Werkseinstellung Funktion nur vorhanden für: 0:10 Startbedingung = Sofort oder Datum/Zeit Einstellen des Zeitintervalls der Messung Abfolge der Kanäle Auswahl Definiert die Abfolge der Kanäle im Automatik- • SP1 Modus. • SP2 Wird nur bei einem Zweikanalgerät angezeigt.
Seite 75 Liquiline System CA80FE Betrieb 10.4 Probenvorbereitung Das dargestellte Menü ist abhängig von der angeschlossenen Probenvorbereitung. Der Menüpunkt erscheint nicht, wenn ein Analysator Liquiline System CA80 ohne Probenvor- lage angeschlossen ist. Das Liquiline System CAT860 kann nur mit einem Liquiline System CA80 Einkanalgerät betrieben werden.
Seite 76 Betrieb Liquiline System CA80FE Menü/Setup/Probenvorbereitung/Installationsart = Andere/Probenvorbereitung 1 ... 2 Funktion Optionen Info Betriebsart Auswahl • Gesteuert • Unabhängig Probenvorbereitung, die vom Analysator gesteuert • Gesteuert wird, z. B. Liquiline System CAT820 / CAT860 • Unabhängig Werkseinstellung Keine Probenvorbereitung, die vom Analysator Gesteuert gesteuert wird.
Seite 77 Liquiline System CA80FE Betrieb Menü/Setup/Probenvorbereitung/Installationsart = Andere/Probenvorbereitung 1 ... 2 Funktion Optionen Info Förderpause Auswahl 20 ... 50 s Werkseinstellung 30 s CAT820 und CAT860 Druckluftreinigung Nur CAT820 Auswahl Einstellungen für eine Probenvorbereitung mit oder Druckluft • Vorhanden ohne Druckluftreinigung.
Seite 78 Betrieb Liquiline System CA80FE Menü/Setup/Probenvorbereitung/Installationsart = Andere/Probenvorbereitung 1 ... 2 Funktion Optionen Info Funktion Auswahl • Ein • Aus Werkseinstellung Warngrenze Auswahl Diag. code 337 01-00 ... 99-00 (DD-HH) Werkseinstellung 60-00 Einstellungen zurücksetzen Zurücksetzen aller probenvorbereitungspezifischer Einstellungen. Alle anderen Einstellungen bleiben erhalten.
Seite 79 Liquiline System CA80FE Betrieb Menü/Setup/Probenvorbereitung/Installationsart = Zulauf Rohrprobenahme/Probenvorbereitung 1 ... 2 Funktion Optionen Info Filter rückspülen Auswahl • Ein • Aus Werkseinstellung Reinigungsdauer Auswahl Reinigungsdauer der automatischen Wasser- oder Druck- 10 ... 60 s luftreinigung Werkseinstellung 00:30 Verwerfzeit Auswahl Verwerfzeit nach erfolgter Reinigung. Wird Wasser als 0 ...
Seite 80 Betrieb Liquiline System CA80FE Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info Maßeinheit Freitext, 16 Zeichen Sie können die Einheit nicht aus einer Liste wäh- len. Wenn Sie eine Einheit verwenden wollen, Eingangsgröße = Parameter müssen Sie diese hier als Freitext eingeben. ‣...
Seite 81 Liquiline System CA80FE Betrieb 10.6.1 Anwendungsbeispiele Chlorregelung mit Störgrößenaufschaltung CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  67 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO...
Seite 82 Betrieb Liquiline System CA80FE 6. Eingangsgröße: Den entsprechenden Messwert wählen (Durchfluss).  Den so konfigurierten Eingang können Sie jetzt als Störgröße für Ihren Regler verwenden 7. Störgröße: Im Reglermenü den Binäreingang wählen, an dem Sie den Durchfluss- messwert angeschlossen haben. (Menü/Zusatzfunktionen/Regler/Regler 1/Stör- größe/Datenquelle = Binäreingang 6:2 und Messwert = PFM Wert)
Seite 83 Liquiline System CA80FE Betrieb Folgende Informationen werden an den Binäreingängen verarbeitet oder an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitä- ten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entsprechen den Einstellungen im Setup.
Seite 84 Betrieb Liquiline System CA80FE Folgende Informationen werden an den Binäreingängen verarbeitet oder an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitä- ten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entsprechen den Einstellungen im Setup.
Seite 85 Liquiline System CA80FE Betrieb 9. Mit OK bestätigen.  Die Binäreingänge und Binärausgänge sind konfiguriert. 10. In den Automatik-Modus wechseln: Den Softkey MODE drücken und Automatik Modus fortführen oder Automatik Modus neustarten wählen.  Am Display erscheint Aktueller Modus- Automatisch.
Seite 86 Betrieb Liquiline System CA80FE 10.6.2 Konfiguration binärer Eingänge Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Ein-/Ausschalten des Eingangs • Aus • Ein Werkseinstellung ‣ Signaltyp Auswahl Den Signaltyp wählen. • Statisches Signal Statisches Signal • PFM Diese Einstellung verwenden um z. B. die Stel-...
Seite 87 Liquiline System CA80FE Betrieb Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Eingangsgröße Auswahl Frequenz • Frequenz Anzeige im Messbild in Hz • Parameter Parameter • Durchfluss Sie legen anschließend Namen und Einheit des Werkseinstellung Parameters fest und so wird dieser im Messbild Frequenz angezeigt.
Seite 88 Betrieb Liquiline System CA80FE Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = Statisches Signal Funktion Auswahl Quelle für den auszugebenden Schaltzustand • Keine Von Ihrer Auswahl hängen die nachfolgenden • Grenzwertgeber Funktionen ab. • Diagnosemeldung Funktion = Keine schaltet die Funktion aus. Es •...
Seite 89 Liquiline System CA80FE Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Datenquelle Auswahl Quelle, deren Wert als Frequenz über den binä- • Keine ren Ausgang ausgegeben werden soll. • Sensoreingänge • Binäreingänge • Regler • Feldbussignale • Mathefunktionen Werkseinstellung Keine ‣ Messwert Auswahl Den Messwert wählen, der als Frequenz...
Seite 90 Betrieb Liquiline System CA80FE Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info Stromausgang Auswahl Ein- und Ausschalten der Ausgabe einer Größe • Aus am Stromausgang • Ein Werkseinstellung Datenquelle Auswahl Welche Datenquellen Ihnen angeboten werden, • Keine hängt von Ihrer Geräteausführung ab. • angeschlossene Ein- Zur Wahl stehen der Hauptmesswert des Analy- gänge...
Seite 91 Liquiline System CA80FE Betrieb Datenquelle Messwert Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) • Partialdruck • Konzentration Flüssigkeit • Sättigung • Rohwert nA (nur Sauerst. (amp.)) • Rohwert μs (nur Sauerst. (opt.)) Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.)
Seite 92 Betrieb Liquiline System CA80FE Ausgabe der Reglerstellgröße über den Stromausgang Unipolar+ dem Ausgang zuordnen, an dem ein Aktor angeschlossen ist, der den Messwert anheben kann. Unipolar- dem Ausgang zuordnen, an dem ein Aktor angeschlossen ist, der den Messwert senken kann.
Seite 93 Liquiline System CA80FE Betrieb Zustand eines Grenzwertgebers ausgeben Funktion = Grenzwertgeber Funktion Optionen Info Datenquelle Auswahl Den Grenzwertgeber wählen, über den der Grenzwertgeber 1 ... 8 Zustand des Relais ausgegeben werden soll. Werkseinstellung Die Parametrierung der Grenzwertgeber erfolgt Keine im Menü: Setup/Zusatzfunktionen/Grenzwertgeber.
Seite 94 Betrieb Liquiline System CA80FE 1. PWM (Pulsweitenmodulation): Innerhalb einer Periode T (T=t ) wird das Tastverhältnis variiert. Die Periodendauer bleibt dabei konstant. y = t / T 10 % 50 % 100 % 1 "High" 0 "Low"  69 Typische Anwendung: Magnetventil 2.
Seite 95 Liquiline System CA80FE Betrieb Funktion = Regler Funktion Optionen Info Maximalfrequenz 1 ... 180 min Maximale Anzahl der Pulse pro Minute Entsprechend dieser Einstellung berechnet der Betriebsmodus = PFM Werkseinstellung Controller die Impulsdauer. 60 min Verhalten bei Hold Auswahl • Wert einfrieren •...
Seite 96 Betrieb Liquiline System CA80FE Zustand einer Reinigungsfunktion ausgeben Funktion = Reinigung(für Sensoren) Funktion Optionen Info Zuweisungen Auswahl An dieser Stelle können Sie festlegen wie eine • Keine Reinigungsfunktion für das Relais angezeigt • abhängig von Art der werden soll. Reinigung Je nach gewähltem Reinigungsprogramm...
Seite 97 Liquiline System CA80FE Betrieb 2. Den Messwert wählen, der übertragen werden soll. 3. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  90 Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...
Seite 98 Betrieb Liquiline System CA80FE 2. Den Messwert wählen, der ausgegeben werden soll. 3. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  90 4. Bei Reglern: Zusätzlich noch den Stellgrößentyp bestimmen. Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...
Seite 99 Liquiline System CA80FE Betrieb Datenquelle Messwert Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) • Partialdruck • Konzentration Flüssigkeit • Sättigung • Rohwert nA (nur Sauerst. (amp.)) • Rohwert μs (nur Sauerst. (opt.)) Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.)
Seite 100 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Reinigungsprogramm Auswahl Hier auswählen, welche Reinigungsinstanz gest- • Kein artet werden soll, wenn der Grenzwertgeber • Reinigung 1 ... 4 aktiv wird. Werkseinstellung Kein Funktion Auswahl Aktivieren/deaktivieren des Grenzwertgebers •...
Seite 101 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Bereichsanfang Einstellungen abhängig Betriebsmodus = Bereichsüberwachung vom Messwert außerhalb oder Bereichsüberwachung inner- Bereichsende halb A0028524  72 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzögerung) Bereichsende Bereichsanfang...
Seite 102 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Delta Wert Einstellungen abhängig Betriebsmodus = Änderungsrate vom Messwert Bei dieser Art wird die Steigung des Messwerts (MV) überwacht. Delta Zeit 00:00:01 ... 23:59:00 Steigt oder fällt der Messwert in der angegebe-...
Seite 103 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Zeitgeber/ Zeitgeber 1 ... 8 Funktion Optionen Info Funktion Auswahl Ein-, Ausschalten der Funktion • Ein • Aus Werkseinstellung ‣ Startdatum 01.01.2000 ... 31.12.2099 Startdatum eingeben. Format DD.MM.YYYY ‣ Startzeit 00:00:00 ... 23:59:59 Uhr Startzeit eingeben.
Seite 104 Betrieb Liquiline System CA80FE • Startdatum = 01.01.2020 • Startzeit = 12:00:00 • Signaldauer = 05:00:00 • Periode = 24:00:00 3. Mathematische Funktion Formel erstellen. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen • MF1: Formel • Berechnung = Ein • Quelle A = Zeitgeber 1 •...
Seite 105 Liquiline System CA80FE Betrieb 10.8.3 Regler Reglerstruktur in Laplace-Darstellung A0015007  77 Blockschaltbild der Reglerstruktur Neutrale Zone Integraler Anteil Ausgangsbegrenzung Differentieller Anteil Verstärkung (P-Anteil) αT Dämpfungszeitkonstante mit α = 0 ... 1 Nachstellzeit (I-Anteil) Regeldifferenz Vorhaltzeit (D-Anteil) Sollwert Zeitkonstante für die Sollwertdämpfung Regelgröße...
Seite 106 Betrieb Liquiline System CA80FE • (5) Die Parameter für den Regler festlegen: • Sollwert, → Sollwert • Neutrale Zone, → Xn • Proportionalbereich, → Xp • Nachstellzeit (I-Anteil), → Tn • Vorhaltzeit (D-Anteil), → Tv • (6) Was soll der Regler im Hold-Fall (Messfehler, Sensorwechsel, Reinigung usw.) tun? •...
Seite 107 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Prozesstyp Auswahl Entscheiden, welchem Typ Ihr Prozess am • Inline ehesten entspricht. • Batch Werkseinstellung Inline Batchprozess Das Medium befindet sich in einem geschlossenen System. Die Aufgabe der Regelung besteht darin, so zu dosieren, dass sich der Messwert (Regelgröße) von seinem Anfangswert bis zu seinem Sollwert verändert.
Seite 108 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Messwert • Direkt beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z. B. Heizen) Werkseinstellung → Invers Invers •...
Seite 109 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Bei Regelungen "am fließenden Medium" (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich. Im Fall einer eingeschwungenen Regelung, bei der der Durchfluss plötzlich halbiert wird, ist es wünschenswert, dass auch die vom Regler dosierte Menge unmittelbar...
Seite 110 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Messwert Auswahl Den Messwert bestimmen, der Ihre Stör- abhängig von Datenquelle größe sein soll. Werkseinstellung Je nach Datenquelle können Sie verschiedene Kein Messwerte verwenden. Einstellbereich abhängig Proportionalbereich von der Auswahl des...
Seite 111 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integrator- 20,0 s hemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...
Seite 112 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info XHyst 0,0 ... 99,9 % Breite des Hysteresebereichs der neutralen Zone, relativer Anteil von x Werkseinstellung 0,0 % hyst e = w-x Dargestellt ist hier die Stellgröße (beim reinen P-Regler ) über der Regeldifferenz e (Sollwert minus Regel- größe).
Seite 113 Liquiline System CA80FE Betrieb Reinigungstypen Zur Auswahl stehen folgende Reinigungstypen: • Standardreinigung • Chemoclean • Chemoclean Plus Zustand der Reinigung: Zeigt an, ob das Reinigungsprogramm aktiv ist oder nicht. Diese Anzeige dient nur der Information. Reinigungstyp auswählen 1. Menü/Setup/Zusatzfunktionen/Reinigung: Ein Reinigungsprogramm auswählen.
Seite 114 Betrieb Liquiline System CA80FE Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10B in Verbindung mit Cleanfit Control CYC25 zur automatisierten Reinigung von 12 mm-Sensoren in pneumatischen Wechselarmaturen. (Anschluss CYC25 siehe Betriebsanleitung CYC25: BA01436C) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/Chemoclean Plus Setup...
Seite 115 Liquiline System CA80FE Betrieb oder Reiniger werden über Ventile oder Pumpen zugeleitet. Hier gibt es die Zustände 0 (= "aus" oder "zu") und 1 (= "ein" oder "auf"). Programmbeispiel: Regelmäßige Reinigung mit Wasser und 2 Reinigungsmitteln Schritt Endschalter Dauer [s]...
Seite 116 Betrieb Liquiline System CA80FE Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info ‣ Reinigungszyklus Auswahl Wählen zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder gest- • Intervall artet wird und einem frei gestaltbaren • Wochenprogramm Wochenprogramm.
Seite 117 Liquiline System CA80FE Betrieb Weitere Einstellungen und manuelle Reinigungen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info Startsignal Auswahl Zusätzlich zu einer zyklischen Reinigung können • Kein Sie ein Eingangssignal verwenden, um eine • Feldbussignale ereignisgesteuerte Reinigung zu starten. • Signale digitaler oder ‣...
Seite 118 Betrieb Liquiline System CA80FE Voraussetzung für die Bildung einer Differenz ist, dass Sie 2 Messwerte gleicher Maßein- heit verwenden. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Differenz Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Auswahl ist abhängig von Die Sensoren und deren Messgrößen wählen, die...
Seite 119 Liquiline System CA80FE Betrieb rH-Wert Voraussetzung für die Berechnung des rH-Wertes ist, dass Sie einen pH-Sensor und einen Redoxsensor angeschlossen haben. Dabei spielt es keine Rolle, ob Sie einen pH-Glassensor, einen ISFET-Sensor oder die pH-Elektrode eines ISE-Sensors verwenden. Statt der mathematischen Funktion können Sie auch einen pH/Redox-Kombisensor anschließen.
Seite 120 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Entgaste Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Kationen Leitfähigkeit angeschlossener Leitfähig- Kationen Leitfähigkeit steht für den Sensor keitssensor nach dem Kationentauscher und vor dem "Entga- sungsmodul", Entgaste Leitfähigkeit für den...
Seite 121 Liquiline System CA80FE Betrieb Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingun- gen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kesselspeisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = pH Berechnung über Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion...
Seite 122 Betrieb Liquiline System CA80FE Gebundenes Chlor Diese Funktion berechnet die gebundene Chlorkonzentration im Medium. Dabei wird die freie Chlorkonzentration von der Gesamtchlorkonzentration subtrahiert. Dazu sind gleich- zeitig ein Sensor für freies Chlor CCS51E und ein Gesamtchlorsensor CCS53E erforderlich. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion /Gebundenes Chlor...
Seite 123 Liquiline System CA80FE Betrieb Symbol Operation Typ der Operanden Typ des Ergebnisses Beispiel Potenz Numerisch Numerisch ² Quadrat Numerisch Numerisch A² ³ Dritte Potenz Numerisch Numerisch B³ Sinus Numerisch Numerisch SIN(A) Cosinus Numerisch Numerisch COS(B) Exponentialfunktion e Numerisch Numerisch EXP(A) Natürlicher Logarithmus...
Seite 124 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Formel Funktion Optionen Info Formel Freitext Tabelle →  122  Auf exakte Schreibweise achten (Groß- buchstaben). Leerzeichen vor und nach mathematischen Zeichen sind egal. Die Priorität der Punkt- vor der Strichrechnung beachten.
Seite 125 Liquiline System CA80FE Betrieb 3. Mathematikfunktion Formel konfigurieren: Quelle A = Eingangssignal Phosphat und Quelle B = Eingangssignal Volumenstrom.  Formel: A*B*x (mit x als einem anwendungsspezifischen Proportionalitätsfaktor) 4. Diese Formel als Quelle z. B. des Stromausgangs oder eines modulierten Binäraus- gangs wählen.
Seite 126 Diagnose und Störungsbehebung Liquiline System CA80FE Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Der Analysator überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnose- meldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.
Seite 127 Liquiline System CA80FE Diagnose und Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Keine Reagenzien / Probe Füllstände prüfen Schläuche der Reagenzien prüfen Probe prüfen (nur bei Selbstansauger) Alle Verbinder prüfen und ggf. nachzie- hen. Küvette verschmutzt Kalibrierung mit Null-Standard durchfüh- Reinigung mit manueller Reinigung, anschließend erneute Kalibrierung mit...
Seite 128 Wartung verhindern Sie eine künftig mögliche Fehlfunktion. • Meldungstext Wenn Sie den Endress+Hauser Service kontaktieren, nur die Meldungsnummer ange- ben. Da Sie die Zuordnung zu einer Fehlerkategorie individuell ändern können, ist diese Information für den Service nicht verwertbar.
Seite 129 Liquiline System CA80FE Diagnose und Störungsbehebung 4. Beispiel: Sie setzen die Meldung inaktiv .  Die Meldung wird nicht mehr angezeigt. Im Menü DIAG erscheint die Meldung als Abgefallene Meldung. Einstellmöglichkeiten Die Liste der angezeigten Diagnosemeldungen hängt vom gewählten Pfad ab. Es gibt gerä- tebedingte Meldungen und Meldungen, die vom angeschlossenen Sensor abhängen.
Seite 130 Diagnose und Störungsbehebung Liquiline System CA80FE 11.6 Übersicht zu Diagnoseinformationen 11.6.1 Gerätebedingte, allgemeine Diagnosemeldungen Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Selbsttest aktiv Selbsttest abwarten Hold aktiv Ausgangswerte und Status des Kanals sind auf Hold Firmware Fehler Interner Gerätefehler Software-Update durchführen. Firmware inkomp.
Seite 131 Liquiline System CA80FE Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Pumpenschlauch Warn. M Betriebszeit Pumpenschlauch in Kürze erreicht Anzeige unter Menü/Diagnose/Info Laufzeiten/ Schlauchalter Austausch einplanen. Nach Austausch die Betriebszeit zurückset- zen unter Menü/Diagnose/Info Laufzei- ten. Kühlung/Heizung Temperaturbereich im Gehäuse überschritten...
Seite 132 Diagnose und Störungsbehebung Liquiline System CA80FE Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Temperatursensor Temperatursensor defekt in Reaktor, Küvette oder Probenvorheizung ‣ Endress+Hauser Service kontaktieren und angezeigte Nummer nennen. Ventil-Fehlfunktion Angezeigtes Ventil defekt ‣ Endress+Hauser Service kontaktieren und angezeigte Nummer nennen. Temp. Heizung niedrig Solltemperatur Proben-Vorheizung nicht erreicht Sicherung prüfen.
Seite 133 Liquiline System CA80FE Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Ausg. unterschritten Gründe • Sensor an Luft Ausg. überschritten • Luftpolster in Armatur • Sensor verschmutzt • Falsche Sensoranströmung Sensorinstallation prüfen. Sensor reinigen. Zuordnung Stromausgänge anpassen. ‣ Kein Textkatalog Endress+Hauser Service kontaktieren.
Seite 134 Diagnose und Störungsbehebung Liquiline System CA80FE Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kalibrierung abgel. Gültigkeit der letzten Kalibrierung abgelaufen. Datum der letzten Kalibrierung ist zu lange her. Es kann noch gemessen werden. Mögliche Gründe: Automatische Kalibrierung wurde durch manuel- len Eingriff verhindert Analysator manuell kalibrieren.
Seite 135 Liquiline System CA80FE Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Reinigungslösung • Füllstandswarnung des Reinigers der Proben- vorbereitung • Abhängig von der Reinigungsdauer, dem Reini- gungsintervall und den externen Ereignissen reicht die Restmenge für einige Stunden oder Tage Reiniger für die Probenvorbereitung nach- füllen.
Seite 136 Diagnose und Störungsbehebung Liquiline System CA80FE Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Regler Sollwert Reglereingangswarnung Status des Sollwerts ist ungleich gut ‣ Anwendung überprüfen. Regler Störgröße Reglereingangswarnung Status der Störgröße ist ungleich gut ‣ Anwendung überprüfen. Prozesswert Messwert außerhalb der Spezifikation Messwert ist unsicher.
Seite 137 Liquiline System CA80FE Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen PFM/PWM überschrit- Pulsfrequenzmodulation: Ausgangssignal über-/ unterschritten. Messwert außerhalb des spezifi- zierten Bereichs. PFM/PWM unterschrit- • Sensor an Luft • Luftpolster in Armatur • Falsche Sensoranströmung • Sensor verschmutzt Sensor reinigen Plausibilität prüfen.
Seite 138 Diagnose und Störungsbehebung Liquiline System CA80FE Zu jeder Meldung ist ein Zeitstempel abrufbar. Außerdem werden die Konfiguration und die Beschreibung der Meldung angezeigt, wie sie in Menü/Setup/Allgemeine Einstellun- gen/Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten hinterlegt sind. 11.9 Logbücher 11.9.1 Verfügbare Logbücher Arten von Logbüchern •...
Seite 139 Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Kalibrierereignisse Chronologische Auflistung der Kalibrierereig- nisse Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte • Gehe zu Datum Zeitposition in der Liste "anspringen", um langes...
Seite 140 Diagnose und Störungsbehebung Liquiline System CA80FE Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • In der grafischen Anzeige auf den Navigatorknopf drücken: Sie erhalten zusätzliche Optionen wie Zoom und x/y-Verschiebung des Graphen. • Cursor definieren: Wenn Sie diese Option anwählen, können Sie mit dem Navigator den Graphen entlangfahren und erhalten zu jedem Punkt den entsprechenden Logbuchein- trag (Datumsstempel/Messwert) in Textform.
Seite 141 Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Analysator Datenlogbücher Datenlogbücher für die Daten der nasschemi- schen Analysatoren Datenlogbuch SP1 Bei Zweikanalgeräten wird auch Datenlogbuch SP2 angezeigt Datenquelle nur lesen Anzeige des Messkanals Messparameter nur lesen Anzeige des aufgezeichneten Messparameters...
Seite 142 Diagnose und Störungsbehebung Liquiline System CA80FE DIAG/Logbücher Funktion Optionen Info Plottingfenster Einstel- Sie können hier Anfangs- und Endzeitpunkt der lung grafisch darzustellenden Logbucheinträge festle- gen. Plotter Anfang Auswahl • Erster Eintrag: Legt als Anfangszeitpunkt den • Erster Eintrag ersten im Logbuch gespeicherten Eintrag fest.
Seite 143 Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Alle Datenlogbücher Aktion, Speichern des jeweiligen Logbuches auf einer Datenlogbuch SP1 startet direkt nach der SD-Karte. Absorptionsdatenlog- Auswahl ‣ Das Logbuch im gewünschten Dateiformat buch speichern. Sie können die gespeicherte CSV- Rohwertelogbuch Datei anschließend am PC z. B.
Seite 144 Diagnose und Störungsbehebung Liquiline System CA80FE DIAG/Systeminformationen Funktion Optionen Info Photometer Nur lesen • Firmware Version • Hardwareversion Probenvorbereitung 1 ... 2 Nur lesen Abhängig von Art und Anzahl der • PVB-Typ Probenvorbereitungen • Bestellcode • Seriennummer • Hardwareversion • Softwareversion •...
Seite 145 Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Systeminformationen Funktion Optionen Info Systeminformationen speichern Auf SD-Karte speichern Automatische Vergabe des Die Informationen werden auf der Dateinamens (enthält SD-Karte in einem Unterordner einen Zeitstempel) "sysinfo" abgelegt. Die csv-Datei ist z. B. mit MS Excel les- und editierbar.
Seite 146 Diagnose und Störungsbehebung Liquiline System CA80FE DIAG/Simulation Funktion Optionen Info Stromausgang x:y Simulation eines Ausgangsstroms Menü gibt es so oft, wie Stromausgänge vorhan- den sind. Simulation Auswahl Wenn Sie den Wert am Stromausgang simulie- • Aus ren, wird dies in der entsprechenden Messan- •...
Seite 147 Liquiline System CA80FE Diagnose und Störungsbehebung 11.13 Gerätetest 11.13.1 Analysator DIAG/GerätetestAnalysator/Probenvorlage Funktion Optionen Info Probenvorlage leeren In diesem Menü kann das Probevorlagegefäß automatisch geleert werden. Start Stopp Wird nur angezeigt, wenn eine Probenvorlage vorhanden ist. DIAG/GerätetestAnalysator/Probenvorbereitung 1 (CAT820/CAT860) Funktion Optionen Info Heizung Gehäuse...
Seite 148 Diagnose und Störungsbehebung Liquiline System CA80FE DIAG/GerätetestAnalysator/Photometer Funktion Optionen Info Reinigungsfaktor nur lesen Rohmesswert Nur lesen Temperatur Nur lesen DIAG/GerätetestAnalysator/Ventil Probenzufuhr Funktion Optionen Info Richtung Probenvorlage Bei angeschlossener Probenvorbereitung CAT860 wird zusätzlich dieser Menüpunkt ange- zeigt. Das Ventil für die Probenzufuhr wird zur Proben- vorlage hin geöffnet.
Seite 149 Liquiline System CA80FE Diagnose und Störungsbehebung 11.14 Zurücksetzen DIAG/Zurücksetzen Funktion Optionen Info Geräteneustart Auswahl Neustart unter Beibehalten aller Einstellungen • OK • ESC Werkseinstellungen Auswahl Neustart mit Werkseinstellungen • OK Nicht gespeicherte Einstellungen gehen verlo- • ESC ren. 11.15 Info Laufzeiten Auflistung der Funktions- und Betriebsstundenzähler...
Seite 150 Diagnose und Störungsbehebung Liquiline System CA80FE Datum Version Änderungen in der Firmware Dokumentation 06/2017 01.06.04 Erweiterung BA01586C/07/../02.17 • Neue Mathematikfunktion Formel BA01245C/07/../05.17 • Verbesserung • Chemische Reinigung (CAT860) • Erweiterte Hilfetexte 03/2016 01.06.00 Original-Software BA01245C/07/../03.16 This product uses Lua, which is distributed under the following license: Copyright ©...
Seite 151 Liquiline System CA80FE Wartung Wartung Auswirkungen auf Prozess und Prozesssteuerung ‣ Rechtzeitig alle erforderlichen Maßnahmen treffen, um die Betriebssicherheit und Zuverlässigkeit der gesamten Messstelle sicherzustellen. WARNUNG Prozessdruck und -temperatur, Kontamination, elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣...
Seite 152 Wartung Liquiline System CA80FE Intervall Wartungsarbeit 2 bis 3 Jahre (bei Bedarf) Schläuche ersetzen: • C-Flex, weiß ID 3,2 mm • C-Flex, weiß ID 6,4 mm 2 oder 4 Jahre Messintervall < 1 Stunde: Alle 2 Jahre Liquidmanager ersetzen Messintervall ≥ 1 Stunde:...
Seite 153 Liquiline System CA80FE Wartung Gehäuse reinigen ‣ Die Gehäusefront nur mit handelsüblichen Reinigungsmitteln reinigen. Die Front ist nach DIN 42 115 beständig gegen: • Ethanol (kurzzeitig) • Verdünnte Säuren (max. 2%ige HCl) • Verdünnte Laugen (max. 3%ige NaOH) • Haushaltreiniger auf Seifenbasis HINWEIS Nicht zulässige Reinigungsmittel...
Seite 154 Wartung Liquiline System CA80FE Optionales Probenvorlagegefäß reinigen Probenvorlage reinigen Vor dem Reinigen der Probenvorlage eine Spülung und Leerung der Probenvorlage auslö- sen →  153. 1. Alle Schläuche vom Probenvorlagegefäß und das Kabel der Füllstandsüberwachung entfernen und das Probenvorlagegefäß aus der Halterung nehmen.
Seite 155 Liquiline System CA80FE Wartung Flaschen ersetzen 1. Die entfernten Flaschen durch frisches Reagenz ersetzen.  Reagenzien müssen entsprechend der Anweisungen zum Mischen eines Reagenz angemischt werden. 2. Die Schläuche wieder an den Liquidmanager anschließen. 3. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. 4. Alle Flaschen auswählen, die Sie ersetzt haben und mit OK bestätigen.
Seite 156 Wartung Liquiline System CA80FE 4. Standard S1 auswählen und mit OK bestätigen. 5. Bestätigung Flaschen eingesetzt wählen. Empfehlung: Anschließend eine manuelle Kalibrierung mit der Standardlösung durch- führen (Kalibrierfaktor bestimmen). Alternativ lassen sich Nullpunkt und Kalibrierfaktor auch in einem Vorgang bestim- men (Nullpunkt und Kalibrierfaktor bestimmen).
Seite 157 Liquiline System CA80FE Wartung A0045364  82 Ventilatorgitter an der Unterseite 1. Beide Ventilatorgitter öffnen und entfernen.  Unter den Gittern befinden sich die Filtermatten. 2. Die gebrauchten Filtermatten entfernen und durch neue aus dem Wartungskit erset- zen. 3. Die Ventilatorgitter wieder anbringen.
Seite 158 Wartung Liquiline System CA80FE Neue Spritzen einsetzen 1. Eine neue Spritze auf den Liquidmanager schrauben. Darauf achten, dass die Spritze richtig angeschlossen ist. 2. Die Spritzenhalterung über die Rasthaken schieben. Darauf achten, dass die Halte- rung einrastet. Darauf achten, dass der Auslaufschlauch D6 hinter Spritze 7 verlegt ist.
Seite 159 Liquiline System CA80FE Wartung 5. Den neuen Liquidmanager in umgekehrter Reihenfolge einbauen. Spritzen wieder einsetzen 1. Eine neue Spritze auf den Liquidmanager schrauben. Darauf achten, dass die Spritze richtig angeschlossen ist. 2. Die Spritzenhalterung über die Rasthaken schieben. Darauf achten, dass die Halte- rung einrastet.
Seite 160 Wartung Liquiline System CA80FE 1. Den Softkey MODE drücken.  Der aktuelle Modus wird angezeigt: Automatik 2. Aktion auswählen: Manueller Modus  Das Gerät wechselt in den manuellen Modus. 3. Warten Sie bis alle Aktionen beendet sind. 4. Alternativ: Laufende Aktionen beenden unter: Menü/Betrieb/Manuelle Bedienung.
Seite 161 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.
Seite 162 Reparatur Liquiline System CA80FE Chemikalien entsorgen VORSICHT Verletzungsgefahr bei unsachgemäßer Entsorgung der verwendeten Reagenzien und der Reagenzienabfälle! ‣ Hinweise der Sicherheitsdatenblätter der verwendeten Chemikalien beachten. ‣ Lokale Vorschriften zur Entsorgung beachten. Endress+Hauser...
Seite 163 Liquiline System CA80FE Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. Gelistetes Zubehör ist technisch zum Produkt der Anleitung kompatibel. 1. Anwendungsspezifische Einschränkungen der Produktkombination sind möglich. Konformität der Messstelle zur Applikation sicherstellen. Dafür ist der Betreiber der Messstelle verantwortlich.
Seite 164 Zubehör Liquiline System CA80FE 14.1.4 Wartungskit CAV800 https://portal.endress.com/webapp/SparePartFinder Standard • Spritzen, 2 x 2,5 ml und 4 x 10 ml, inklusive montiertem Adapter • Schläuche • Silikonfett, mittelviskos, Tube 2 g • Stopfen • Verschlusskappen • Filtermatten Optional • Zu-und Ablaufschläuche •...
Seite 165 Liquiline System CA80FE Zubehör Memosens CPS41E • pH-Sensor für die Prozesstechnik • Mit Keramikdiaphragma und KCl-Flüssigelektrolyt • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps41e Technische Information TI01495C Memosens CPS71E • pH-Sensor für chemische Prozessanwendungen • Mit Ionenfalle für vergiftungsresistente Referenz •...
Seite 166 Zubehör Liquiline System CA80FE Memosens CPS72E • Redoxsensor für chemische Prozessanwendungen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps72e Technische Information TI01576C Memosens CPS92E • Redoxsensor für den Einsatz in stark verschmutzten Medien • Digital mit Memosens 2.0 Technologie •...
Seite 167 Liquiline System CA80FE Zubehör Memosens COS22E • Hygienischer amperometrischer Sauerstoffsensor mit maximaler Messstabilität über mehrere Sterilisationszyklen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos22e Technische Information TI01619C Chlordioxid- und Chlorsensoren Memosens CCS50E • Membranbedeckter amperometrischer Sensor für Chlordioxid •...
Seite 168 Zubehör Liquiline System CA80FE Trennschichtmessung Turbimax CUS71D • Eintauchsensor für Trennschichtmessung • Ultraschall-Interface-Sensor • Produktkonfigurator auf der Produktseite: www.endress.com/cus71d Technische Information TI00490C 14.1.7 Kabelklettverbinder • 4 Stück, für Sensorkabel • Best.-Nr. 71092051 14.2 Kommunikationsspezifisches Zubehör 14.2.1 Zusätzliche Funktionalität ‣ Bei der Bestellung von Freischaltcodes die Seriennummer Ihres Geräts angeben.
Seite 169 Liquiline System CA80FE Zubehör 14.2.2 Software Memobase Plus CYZ71D • PC-Software zur Unterstützung der Laborkalibrierung • Visualisierung und Dokumentation des Sensormanagements • Datenbank-Speicherung von Sensorkalibrierungen • Produktkonfigurator auf der Produktseite: www.endress.com/cyz71d Technische Information TI00502C Field Data Manager Software MS20/21 • PC-Software zur zentralen Datenverwaltung •...
Seite 170 Technische Daten Liquiline System CA80FE Technische Daten 15.1 Eingang Messgrößen Gelöstes Eisen Fe [μg/l, mg/l, ppb, ppm] Messbereich CA80FE-**M2: 0,05 ... 2,5 mg/l (ppm) Fe CA80FE-**M3: 0,1 ... 5 mg/l (ppm) Fe Bestellausführung mit Verdünnungsfunktion (optional) Zu konfigurierender Messbereich [mg/l Verdünnungsfaktor...
Seite 171 Liquiline System CA80FE Technische Daten 15.2 Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 2 zusätzlichen Analogaus- gängen) • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 4 zusätzlichen Analogaus- gängen)
Seite 172 Technische Daten Liquiline System CA80FE PROFINET Signalkodierung IEEE 802.3 (Ethernet) Datenübertragungsrate 100 MBd Galvanische Trennung Anschluss RJ45 Name of station Per DCP-Protokoll über Konfigurationswerkzeug (z. B. Siemens PRONETA) IP-Adresse Per DCP-Protokoll über Konfigurationswerkzeug (z. B. Siemens PRONETA) Ausfallsignal einstellbar, entsprechend Empfehlung NAMUR NE 43 •...
Seite 173 Liquiline System CA80FE Technische Daten Schaltvermögen der Relais Basismodul (Alarmrelais) Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000...
Seite 174 Technische Daten Liquiline System CA80FE Modbus RS485 Protokoll RTU / ASCII Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale...
Seite 175 Liquiline System CA80FE Technische Daten PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil...
Seite 176 Technische Daten Liquiline System CA80FE Webserver Der Webserver ermöglicht den Vollzugriff auf Gerätekonfiguration, Messwerte, Diagnose- meldungen, Logbücher und Servicedaten über Standard-WiFi/WLAN/LAN/GSM- oder 3G- Router mit einer benutzerdefinierten IP-Adresse. TCP-Port Unterstützte Merkmale • Ferngesteuerte Gerätekonfiguration(1 Session) • Speichern/Wiederherstellen der Gerätekonfiguration (über SD-Karte) •...
Seite 177 Liquiline System CA80FE Technische Daten NPT½" 6 ... 12 mm (0,24 ... 0,48") G½ 7 ... 12 mm (0,28 ... 0,48") Werksseitig montierte Kabelverschraubungen sind mit 2 Nm angezogen. Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung •...
Seite 178 Technische Daten Liquiline System CA80FE Wiederholbarkeit Sensor- → Dokumentation des angeschlossenen Sensors eingänge Messintervall kontinuierlich (ca. 5 min), einstellbar 10 min ... 24 h Probenbedarf Ohne Verdünnungsmodul 22 ml (0,74 fl oz)/Messung Mit Verdünnungsmodul • Probe: 11 … 15 ml (0,37 … 0,51 fl oz)/Messung (abhängig vom Verdünnungsfaktor) •...
Seite 179 Liquiline System CA80FE Technische Daten Elektrische Sicherheit Nach EN/IEC 61010-1:2010, Schutzklasse I Niederspannung: Überspannungskategorie II Für Installationen bis 2000 m (6500 ft) über NN Verschmutzungsgrad Verschmutzungsgrad 2 15.9 Prozess Probentemperatur 4 … 40 °C (39 … 104 °F) Konsistenz der Probe feststoffarm (Trübung <...
Seite 180 Technische Daten Liquiline System CA80FE Ablaufrohr Ablaufschlauch EPDM Probenvorlage (optional) • Becher • PMMA • Deckel • PP • Füllstandserkennung • Edelstahl 1.4404 (V4A) • Dichtung Magnetventil • EPDM • Dichtung Ventil Probevorlage • FKM Ventil am Probevorlagegfäß (optional) • Gehäuse •...
Seite 181 Liquiline System CA80FE Stichwortverzeichnis Stichwortverzeichnis Beschreibung des Produkts ..... 9 Bestimmungsgemäße Verwendung ....7 Abmessungen .
Seite 182 Stichwortverzeichnis Liquiline System CA80FE EtherNet/IP ......65, 97 Grenzwertgeber ......93, 98 Hardware .
Seite 183 Liquiline System CA80FE Stichwortverzeichnis Messgerät Chemoclean Plus ......114 Anschließen ......25 Manuelle Reinigung .
Seite 184 Stichwortverzeichnis Liquiline System CA80FE Prozess ....... 179 Relaisausgänge ......172 Umgebung .
Seite 186 *71657432* 71657432 www.addresses.endress.com...
