Endress+Hauser Analysator Liquiline System CA80COD/TP Einbauanleitung Seite 38

EA01677C
3. Schrauben der Trägerplatte (6 x T25) lösen und Trägerplatte vorklappen. Schrauben zur
Wiederverwendung aufbewahren.

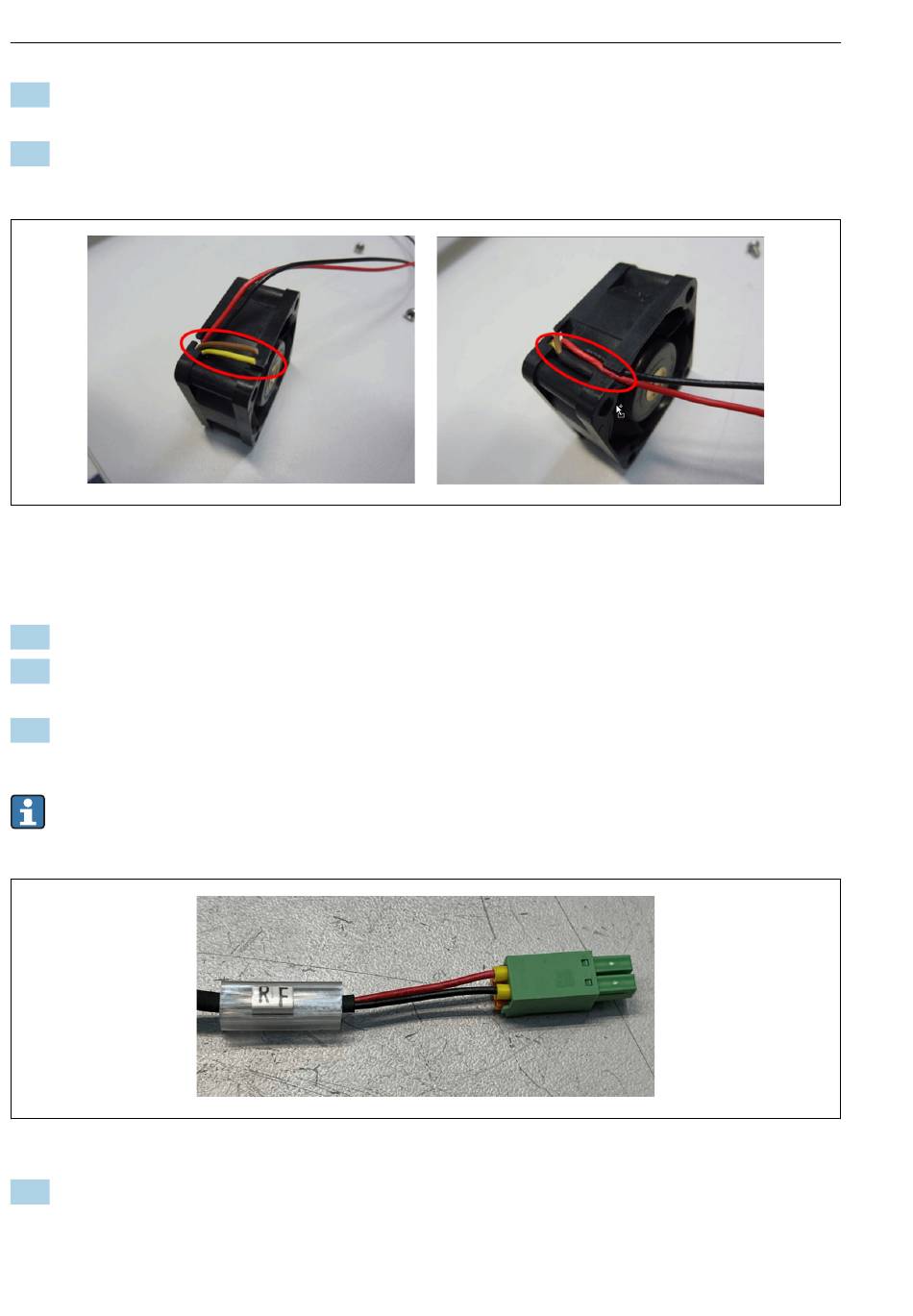

4. Einen Axiallüfter aus der Kit-Verpackung nehmen und die gelbe und braune Litze
abschneiden und diese mit ca. 10 mm Schrumpfschlauch aus dem Kit isolieren.
Nachfolgende Schritte mit den beiden Anschlusslitzen des Lüfters (schwarz und rot) aus-
führen:
5. Schrumpfschlauch (CP221-32, 280 mm lang) über die beiden Litzen schieben.
6. Etikettenhülse (PATG2 15 mm) inklusive des Leitermarkierers (UCT-WMT 15x4 mm,
mit "RF" beschriftet) über den Schrumpfschlauch schieben.
7. An den Litzenenden je eine Aderendhülse (isoliert 0,25 mm 2 lang) aufquetschen und
die Buchsenleiste (1x2 1,5 mm
Achtung!
Auf korrekte Polung achten, bitte wie dargestellt unterklemmen.
8. Schrauben der Photometerelektronik lösen. Schrauben zur Wiederverwendung aufbe-
wahren.
38
2
RM3,5 180°) befestigen.
A0059115
A0059116
