TI01185C/07/DE/06.21
71509909
2021-01-31
Integrierter Controller mit digitaler Memosens-Technologie
Anwendungsbereich

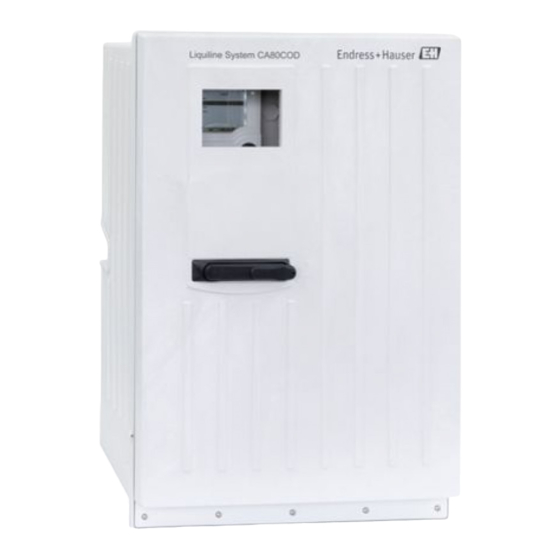

Liquiline System CA80COD ist ein nasschemischer Analysator
zur quasikontinuierlichen Bestimmung des chemischen Sauer-
stoffbedarfs (CSB) flüssiger Medien.
Der Analysator ist für den Einsatz in folgenden Anwendungen
bestimmt:
• Überwachung des Kläranlagenzulaufs
• Kontrolle kommunaler Abwasserbehandlung
• Überwachung industrieller Abwässer
• Kontrolle industrieller Abwasserbehandlung
Products
Technische Information
Liquiline System CA80COD
Analysator zur Bestimmung des Chemischen
Sauerstoffbedarfs (CSB)
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu 4 Memosens-Sensoren
• Dosiereinheit mit hoher Dosierpräzision
• Automatische Messbereichsumschaltung innerhalb
10 ... 5000 mg/l O
2
• Digitale Feldbusse (z. B. PROFINET, PROFIBUS DP, Modbus
TCP, Modbus RS485 und Ethernet IP) und Webserver
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80COD
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80COD
- Seite 1 Analysator zur Bestimmung des Chemischen Sauerstoffbedarfs (CSB) Integrierter Controller mit digitaler Memosens-Technologie Anwendungsbereich Ihre Vorteile Liquiline System CA80COD ist ein nasschemischer Analysator • Einfacher Ausbau zur Messstation durch Anschluss von bis zur quasikontinuierlichen Bestimmung des chemischen Sauer- zu 4 Memosens-Sensoren stoffbedarfs (CSB) flüssiger Medien.
-
Seite 2: Arbeitsweise Und Systemaufbau
Kohlenstoffverbindungen. Daneben werden aber auch einige anorganische Verbindungen wie z.B. Jodid und Nitrit aufoxidiert. Eine vollständige Messeinrichtung besteht aus: Messeinrichtung • Analysator Liquiline System CA80COD in der bestellten Konfiguration • Reagenzien und Standardlösungen (separat zu bestellen) • Saugkorb oder optionalem Y-Abscheider mit Prozessanschluss Endress+Hauser... - Seite 3 Liquiline System CA80COD A0044804 A0044805 2 Messeinrichtung mit Liquiline System CA80COD 3 Messeinrichtung mit Liquiline System CA80COD und Saugkorb und Y-Abscheider Druckreaktor Druckreaktor Dosiereinheit Dosiereinheit Ventilblock Ventilblock Auslauf Auslauf Verdünnungsmodul (optional) Verdünnungsmodul (optional) Saugkorb Medium Medium Y-Abscheider (optional) Wasser für optionales Verdünnungsmodul...
- Seite 4 Liquiline System CA80COD Kundeneigene Lösung Die Probe muss vor der Analyse kundenseitig aufbereitet und homogen sein (repräsentative Probe). Die Probe kann einem externen Vorlagegefäß zugeführt werden. Die kundeneigene Probenvorberei- tung muss über eine eigene Steuereinheit verfügen. Die Ausführung des Liquiline System CA80 als Selbstansauger verfügt über kein Vorlagengefäß...
- Seite 5 Liquiline System CA80COD Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 4 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional)
-
Seite 6: Kommunikation Und Datenverarbeitung
Liquiline System CA80COD Slot- und Portkodierung Slot BASE2-E Ports A0040671 7 Slots und Ports am Display Analysatormesswert (parame- terspezifisch) A0044869 A0044868 6 Slot- und Portkodierung 5 Slot- und Portkodierung • Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen zugeordnet. - Seite 7 Liquiline System CA80COD Wartbarkeit Modulares Design Der Analysator lässt sich modular, Ihren Anforderungen entsprechend, anpassen: • Nachrüstbare Erweiterungsmodule für neuen oder erweiterten Funktionsumfang, z. B. Stromaus- gänge, Relais und digitale Kommunikation • Aufrüstung zur Messstation mit digitalen Sensoren mit Memosens-Technologie •...
- Seite 8 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt Endress+Hau- ser keine Haftung.
- Seite 9 Liquiline System CA80COD Selbstüberwachungsfunktio- Elektronik • Bei Überstrom werden Stromeingänge deaktiviert und bei Wegfall des Überstroms automatisch wieder aktiviert. • Boardspannungen werden überwacht und zusätzlich wird die Boardtemperatur gemessen. Zähler • Verbrauchsmaterialien wie Reagenzien, Pumpen- und Ventilschläuche oder Spritzen werden mit- tels Zähler überwacht.
- Seite 10 Liquiline System CA80COD Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 2 zusätzlichen Analogausgängen) • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 4 zusätzlichen Analogausgängen) •...
-
Seite 11: Stromausgänge, Aktiv
Liquiline System CA80COD Ausfallsignal einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 0 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ... 23 mA • Werkseinstellung des Fehlerstroms für beide Messbereiche: 21,5 mA Bürde... -
Seite 12: Protokollspezifische Daten
Liquiline System CA80COD Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000 24 V DC, L/R = 0 ... 1 ms 0,1 A 500.000... - Seite 13 Liquiline System CA80COD Modbus TCP TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale...
- Seite 14 Liquiline System CA80COD PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil Application interface identifier 0xF600 Generisches Gerät...
- Seite 15 ‣ Maximal 2 Module "DIO" sind zulässig. ‣ Im Zweifel an Ihre Endress+Hauser-Vertriebszentrale wenden. Kabeldurchführungen und mögliche Kabeldurchmesser Der angegebene Leistungswert auf dem Typenschild bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5˚C (41 °F) nach einer Minute Betriebszeit.
- Seite 16 Liquiline System CA80COD Übersicht aller optionalen Module Modulbezeichnung • 2 Analogaus- • 2 Relais • 4 Relais • 2 Digitale Sensor- • 2 Digitale Ein- gänge • Best.-Nr. • Best.-Nr. eingänge gänge 0/4 ... 20 mA 71125375 71125376 • 2 Spannungsver- •...
- Seite 17 Liquiline System CA80COD Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- gänge gänge 0/4 ... 20 mA server oder Mod- 0/4 ... 20 mA 0/4 ... 20 mA • Best.-Nr. bus TCP) • Best.-Nr. • Best.-Nr.
-
Seite 18: Leistungsmerkmale
Liquiline System CA80COD Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren... -
Seite 19: Montage
Liquiline System CA80COD Standardbedarf • Nullstandard: bei einem Kalibrierintervall von 48 h, einem Reinigungsintervall von 24 h und einer Länge des Probenschlauchs von 3 m (9,84 ft) ca. 500 ml (16,9 fl.oz) pro Monat (ohne Verdün- nungsmodul) • Standard 1: bei einem Kalibrierintervall von 48 h ca. 90 ml (3,04 fl.oz) pro Monat (ohne Verdün- nungsmodul) Verdünnungswasser-Bedarf... - Seite 20 Liquiline System CA80COD Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779 12 Abmessungen Halterung. Maßeinheit mm (in) Umgebung Umgebungstemperaturbe- Alle Gehäuse-Ausführungen mit Ausnahme der Outdoor-Ausführung reich +5 ... +40 °C (41 ... 104 °F) Outdoor-Ausführung...
-
Seite 21: Konstruktiver Aufbau
Liquiline System CA80COD Probenzuführung Analysator (ohne optionalen Y-Abscheider): drucklos Y-Abscheider (optional): • Zulässiger Druckbereich: max. 4 bar (58.01 psi) • Durchfluss: ausreichend Durchfluss für einen vollständig gefüllten Y-Abscheider gewährleisten Konstruktiver Aufbau Abmessungen 463 (18.23) 530 (20.87) A0028820 13 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) - Seite 22 Liquiline System CA80COD 654 (25.74) A0028821 15 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527 16 Y-Abscheider (optional), Abmessungen in mm (inch) Gewicht ca. 40 kg (88 lbs) Werkstoffe Nicht medienberührende Teile...
- Seite 23 Liquiline System CA80COD Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Kunststoff PP Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile Spritze Kunststoff PP und Elastomer TPE Dosiereinheit • Ventilblock • Kunststoff ETFE • Dichtungen Ventile • Kunststoff FKM •...
- Seite 24 Liquiline System CA80COD 17 Einfache Bedienung 18 Klartextmenü Grafisches Display: Display • Auflösung: 240 x 160 Pixel • Abschaltbare Hintergrundbeleuchtung • Alarmmeldungen werden durch rote Färbung des Hintergrundes gut sichtbar signalisiert • Transflektive Displaytechnologie für höchsten Kontrast auch in heller Umgebung •...
- Seite 25 Liquiline System CA80COD Über Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291 Ethernet A0039615 20 Modbus RS485 Terminierungswiderstand Über Ethernet: Webserver/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616 21 Modbus TCP oder EtherNet/IP oder PROFINET Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache.
-
Seite 26: Zertifikate Und Zulassungen
Liquiline System CA80COD • Ungarisch • Kroatisch • Vietnamesisch Die Verfügbarkeit weiterer Sprachen ist über die Produktstruktur unter www.endress.com/ca80cod ersichtlich. Zertifikate und Zulassungen Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es -Zeichen die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die erfolgreiche Prüfung des Produkts durch die Anbringung des -Zeichens. - Seite 27 Liquiline System CA80COD Verbrauchsmaterial Die Bestellcodes finden Sie über die Website: https://www.endress.com/device-viewer. Seriennummer des Geräts angeben. Suchen. Geräteinformationen werden angezeigt. Registerkarte "Ersatzteile" anwählen. Produktwurzel anklicken. Die vollständige Bestellstruktur wird angezeigt. Folgende Verbrauchsmaterialien sind erhältlich: • Reagenzien- und Standardlösungen CY80COD •...
- Seite 28 Liquiline System CA80COD Memosens CPS41E • pH-Sensor für die Prozesstechnik • Mit Keramikdiaphragma und KCl-Flüssigelektrolyt • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps41e Technische Information TI01495C Memosens CPS71E • pH-Sensor für chemische Prozessanwendungen • Mit Ionenfalle für vergiftungsresistente Referenz •...
- Seite 29 Liquiline System CA80COD Memosens CPS42E • Redoxsensor für die Prozesstechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps42e Technische Information TI01575C Memosens CPS72E • Redoxsensor für chemische Prozessanwendungen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps72e...
- Seite 30 Liquiline System CA80COD Memosens COS81D • Sterilisierbarer, optischer Sensor für gelösten Sauerstoff • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos81d Technische Information TI01201C Chlordioxid- und Chlorsensoren Memosens CCS50D • Membranbedeckter amperometrischer Sensor für Chlordioxid • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/ccs50d...
- Seite 31 Liquiline System CA80COD Kabelklettverbinder • 4 Stück, für Sensorkabel • Best.-Nr. 71092051 Kommunikationsspezifisches Zusätzliche Funktionalität Zubehör ‣ Bei der Bestellung von Freischaltcodes die Seriennummer Ihres Geräts angeben. Kommunikation; Software 51516983 Commubox FXA291 (Hardware) 71127100 SD-Karte mit Liquiline Firmware, 1 GB, Industrial Flash Drive 71135636 Freischaltcode für Modbus RS485...
- Seite 32 Liquiline System CA80COD Systemkomponenten Messkabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cyk10 Technische Information TI00118C Memosens-Datenkabel CYK11 • Verlängerungskabel für digitale Sensoren mit Memosens-Protokoll • Produktkonfigurator auf der Produktseite: www.endress.com/cyk11 Technische Information TI00118C Messkabel CYK81 •...
