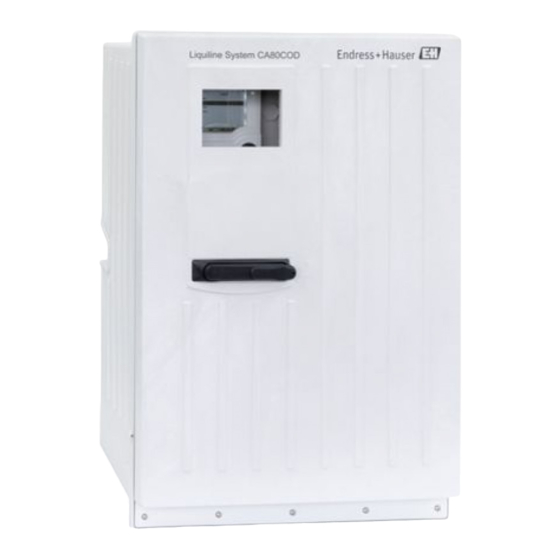

Colorimetrischer analysator für chemischen sauerstoffbedarf
Vorschau ausblenden Andere Handbücher für Liquiline System CA80COD:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
KA01238C/07/DE/02.16
71325944
Gültig ab Version
01.06.02
Products

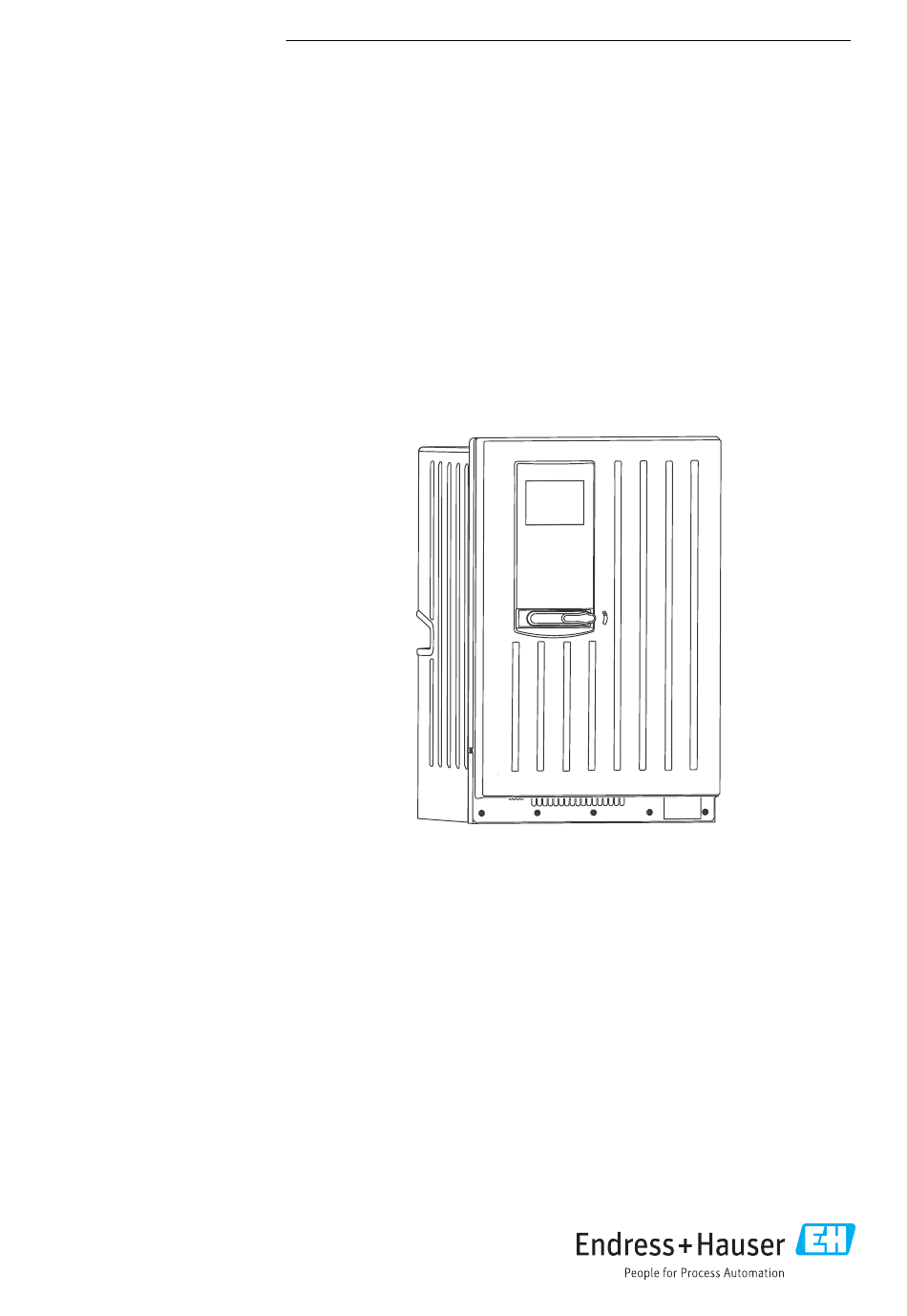

Kurzanleitung
Liquiline System CA80COD
Colorimetrischer Analysator für Chemischen
Sauerstoffbedarf
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80COD

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80COD

  • Seite 1 Colorimetrischer Analysator für Chemischen Sauerstoffbedarf Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiline System CA80COD Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80COD Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquiline System CA80COD Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.

  • Seite 5: Symbole Am Gerät

    Liquiline System CA80COD Hinweise zum Dokument Symbole am Gerät Symbol Bedeutung Verweis auf Dokumentation zum Gerät Vorsicht gefährliche Spannung Warnung Gesundheitsgefahr Warnung entzündend (oxidierend) wirkend Warnung akute Toxizität Warnung Ätzwirkung Warnung gewässergefährdend Endress+Hauser...

  • Seite 6: Dokumentation

    Hinweise zum Dokument Liquiline System CA80COD Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline System CA80COD – Gerätebeschreibung – Inbetriebnahme – Betrieb – Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.)

  • Seite 7: Grundlegende Sicherheitshinweise

    Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline System CA80COD ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung des chemischen Sauerstoffbedarfs (CSB) flüssiger Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...

  • Seite 8: Produktsicherheit

    Grundlegende Sicherheitshinweise Liquiline System CA80COD Nehmen Sie beschädigte Produkte nicht in Betrieb und schützen Sie diese vor versehent- licher Inbetriebnahme. Kennzeichnen Sie das beschädigte Produkt als defekt. Können Störungen nicht behoben werden: Setzen Sie die Produkte außer Betrieb und schützen Sie diese vor versehentlicher Inbe- triebnahme.

  • Seite 9: Warenannahme Und Produktidentifizierung

    Liquiline System CA80COD Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Achten Sie auf unbeschädigte Verpackung.  Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. Achten Sie auf unbeschädigten Inhalt.  Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit.

  • Seite 10: Produkt Identifizieren

    Warenannahme und Produktidentifizierung Liquiline System CA80COD 3.2.2 Produkt identifizieren Produktseite www.endress.com/ca80cod Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • auf dem Typenschild • in den Lieferpapieren. Einzelheiten zur Ausführung des Produkts erfahren Gehen Sie im Internet zur Produktseite Ihres Produkts.

  • Seite 11: Montage

    Liquiline System CA80COD Montage Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport oder Installa- tion ‣ Transportieren Sie den Analysator mit einem Hubwagen oder Gabelstapler. Für die Instal- lation sind zwei Personen notwendig. ‣ Heben Sie das Gerät an den Griffmulden an.
  • Seite 12 Montage Liquiline System CA80COD 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 offener Aufbau, Abmessungen in mm (inch) Endress+Hauser...

  • Seite 13: Aufstellungsort

    Liquiline System CA80COD Montage 654 (25.74) A0028821  3 Liquiline System CA80 mit Sockel, Abmessungen in mm (inch) 4.1.3 Aufstellungsort Beachten Sie bei der Aufstellung des Gerätes folgende Punkte: • Stellen Sie sicher, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.

  • Seite 14: Analysator An Eine Wand Montieren

    Montage Liquiline System CA80COD • Stellen Sie einen freien Auslauf sicher, keine Syphonbildung. • Stellen Sie eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicher. • Stellen Sie sicher, dass offen ausgelieferte Analysatoren (d.h. Analysatoren ohne Tür) aus- schließlich in abgeschlossenen Bereichen aufgestellt oder in einen Umschrank oder in eine ähnliche Einrichtung eingebaut werden.
  • Seite 15 Liquiline System CA80COD Montage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0028810  7 Befestigung Halterung am Gehäuse  6 Abmessungen Halterung. Maßeinheit mm (inch) Endress+Hauser...
  • Seite 16 Montage Liquiline System CA80COD A0028812  8 Einhängen in die Wandhalterung Hängen Sie den Analysator in die Wandhalterung ein. Fixieren Sie die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube. Endress+Hauser...

  • Seite 17: Analysator Auf Einen Sockel Montieren

    Liquiline System CA80COD Montage Analysator auf einen Sockel montieren 624 (24.57) 530 (20.87) A0028809  9 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 Endress+Hauser...

  • Seite 18: Y-Abscheider (Optional) Montieren

    Montage Liquiline System CA80COD A0028817  10 Befestigung Sockel Verschrauben Sie den Sockel am Boden. Heben Sie den Analysator mit zwei Personen an und setzen Sie ihn auf den Sockel. Benutzen Sie die Griffmulden. Verschrauben Sie den Sockel mit den 6 mitgelieferten Schrauben am Analysator.
  • Seite 19 Liquiline System CA80COD Montage Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527  11 Abmessungen Y-Abscheider. Maßeinheit mm (inch) Y-Abscheider auf ebenem Untergrund montieren Montieren Sie den Y-Abscheider an den Rohrklemmen auf einem ebenen Untergrund. Die Ausrichtung des Y-Abscheiders sollte wie in dargestellt sein.

  • Seite 20: Aufstellungskontrolle

    Elektrischer Anschluss Liquiline System CA80COD 11. Befestigen Sie die Überwurfmutter durch Drehen.  A0030604  12 Y-Abscheider Überwurfmutter Schlauch zum Analysator Schraubverbindung Ferrule Gewindebohrung Aufstellungskontrolle Prüfen Sie nach der Montage alle Anschlüsse auf festen Sitz. Elektrischer Anschluss WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen...

  • Seite 21: Analysator Anschließen

    Liquiline System CA80COD Elektrischer Anschluss Analysator anschließen HINWEIS Das Gerät hat keinen Netzschalter ‣ Sie müssen das Gerät in der Nähe (Entfernung < 3 m (10 ft)) einer leicht zugänglichen und abgesicherten Steckdose installieren, um das Trennen des Geräts vom Versorgungsnetz zu ermöglichen.
  • Seite 22 Elektrischer Anschluss Liquiline System CA80COD Lösen Sie die sechs Schrauben der Elektronikraum-Abdeckung (4) mit einem Kreuz- schlitz-Schraubendreher und klappen Sie die Abdeckung nach vorne.  A0029136 Schrauben der Trägerplatte Schrauben der Elektronikraum-Abdeckung Endress+Hauser...

  • Seite 23: Sensoren Und Zusätzliche Module Anschließen

    Liquiline System CA80COD Elektrischer Anschluss Verlegen Sie die Kabel geschützt an der Rückwand des Gerätes. Für die Kabeldurchfüh- rung stehen Kabelverschraubungen zur Verfügung.  A0030460 Kabelverschraubungen Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits mon- tierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G’- oder NPT- Kabelverschraubungen auszutauschen.
  • Seite 24 Elektrischer Anschluss Liquiline System CA80COD A0030429 Schrauben der Elektronikraum-Abdeckung BASE-E A0028935  13 Klemmenraum im Controller-Gehäuse Basismodul-E Analysator-Schnittstelle Blinddeckel Modulabdeckung Endress+Hauser...

  • Seite 25: Basismodul-E

    Liquiline System CA80COD Elektrischer Anschluss Basismodul-E 24 VDC Power A0016535  14 Basismodul-E Kontroll-LEDs Steckplatz für das Displaykabel Spannungsanschluss Service-Schnittstelle Anschluss Alarm-Relais Anschlüsse für 2 Memosens-Sensoren (optional) Stromversorgung für digitale Festkabelsenso- Stromausgänge ren mit Memosens-Protokoll SD-Kartensteckplatz Interne Geräteverbindung. Ziehen Sie den Stecker nicht ab!

  • Seite 26: Sensoren Anschließen

    Elektrischer Anschluss Liquiline System CA80COD 85 86 24VDC Alarm Sensor supply Power – (internal) – – 0/4 ... 20 mA Service Display HART – Sensor A0016537  15 Anschlussplan Basismodul-E 5.2.2 Sensoren anschließen Verwenden Sie möglichst nur konfektionierte Originalkabel. Com B Com A –...
  • Seite 27 Liquiline System CA80COD Elektrischer Anschluss Erden Sie den Außenschirm des Kabels über die Metallverschraubung unterhalb des Basismodul-E.  A0028930  17 Klemmschiene 5.2.3 Zusätzliche Eingänge, Ausgänge oder Relais anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen ‣...

  • Seite 28: Digitale Ein- Und Ausgänge

    Elektrischer Anschluss Liquiline System CA80COD Digitale Ein- und Ausgänge Modul DIO – – – – – –  18 Modul  19 Anschlussplan Stromeingänge Modul 2AI – –  20 Modul  21 Anschlussplan Endress+Hauser...

  • Seite 29: Stromausgänge

    Liquiline System CA80COD Elektrischer Anschluss Stromausgänge – – – – – –  22 Modul  23 Anschlussplan  24 Modul  25 Anschlussplan Relais Modul 2R Modul 4R  29 Anschlussplan  26 Modul  27 Anschlussplan  28...

  • Seite 30: Digitale Kommunikation Anschließen

    Elektrischer Anschluss Liquiline System CA80COD 5.2.4 Digitale Kommunikation anschließen Modul 485 128/SW Service DGND  31 Anschlussplan  30 Modul LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv •...
  • Seite 31 Liquiline System CA80COD Elektrischer Anschluss DIP-Schalter auf der Modulfront Werkseinstel- Belegung lung 1-128 Busadresse (→ "Inbetriebnahme/Kommunikation") Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über Vor-Ort- Bedienung Service Bei Schalterstellung "ON" werden die Benutzereinstellungen zur Ethernet-Adressie- rung gespeichert und werksseitig hinterlegte Verbindungseinstellungen aktiviert: IP- address=192.168.1.212, Subnet mask=255.255.255.0, Gateway=0.0.0.0, DHCP=Off.

  • Seite 32: Hardwareeinstellungen

    Elektrischer Anschluss Liquiline System CA80COD LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 • Aus = Übertragungsrate 10 MBit/s • Ein = Übertragungsrate 100 MBit/s...

  • Seite 33: Busadresse Einstellen

    Liquiline System CA80COD Elektrischer Anschluss "OFF" "ON"  34 DIP-Schalter für den internen Terminierungswiderstand ‣ Stellen Sie alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z.B. einer Pinzette, in die Stellung "ON".  Der interne Terminierungswiderstand wird verwendet. 390 W 220 W...

  • Seite 34: Schutzart Sicherstellen

    Elektrischer Anschluss Liquiline System CA80COD on off on off on off A0026776 A0026777 A0026778  36 Gültige PROFIBUS-  37 Gültige Modbus-Adresse  38 Ungültige Adresse 255 Adresse 67 Auslieferungszustand, Softwareadressierung ist aktiv, werkseingestellte Softwareadresse: PROFIBUS 126, Modbus 247 Adresseinstellung über Software: → BA01573C Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und...

  • Seite 35: Anschlusskontrolle

    Liquiline System CA80COD Bedienungsmöglichkeiten Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie alle nachfolgenden Fragen mit ja beantworten können.
  • Seite 36 Bedienungsmöglichkeiten Liquiline System CA80COD 6.1.2 Display Menüpfad und/oder Gerätebezeichnung Statusanzeige Belegung der Softkeys, z.B. ESC: Rücksprung oder Abbruch einer Probenahme MODE: Schnellzugriff auf häufig benötigte Funktionen DIAG: Verlinkung zum Menü Diagnose ?: Hilfe, wenn vorhanden DIAG MODE A0028988-DE  40...

  • Seite 37: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Liquiline System CA80COD Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 6.2.1 Bedienkonzept MODE DIAG MENU MODE DIAG HOLD Navigator drehen: Cursor im Menü bewegen Softkey drücken: Menü direkt anwählen Menu/Language MODE DIAG Navigator drehen: Wert auswählen (z.B. aus Liste) Navigator drücken: Funktion aufrufen...

  • Seite 38: Bedientasten Sperren Oder Entsperren

    Bedienungsmöglichkeiten Liquiline System CA80COD 6.2.2 Bedientasten sperren oder entsperren Bedientasten sperren Drücken Sie den Navigator länger als 2 s.  Sie erhalten ein Kontextmenü zum Sperren der Bedientasten. Sie haben die Wahl, ob Sie mit oder ohne Passwortschutz sperren wollen. Mit Pass- wort bedeutet, dass Sie die Sperre nur aufheben können, wenn Sie das richtige...
  • Seite 39 Liquiline System CA80COD Bedienungsmöglichkeiten 6.3.3 Zahlenwerte • Sie verändern eine Größe. • Im Editor werden Maximal- und Minimalwerte für diese Größe angezeigt. • Stellen Sie einen Wert innerhalb dieser Grenzen ein. • Beispiel: Menü/Betrieb/Anzeige/Kontrast 6.3.4 Aktionen • Sie lösen mit der entsprechenden Funktion eine Aktion aus.
  • Seite 40 Bedienungsmöglichkeiten Liquiline System CA80COD 6.3.5 Freitext • Sie vergeben eine individuelle Bezeichnung. • Geben Sie einen Text ein. Dazu stehen Ihnen die im Editor aufgeführten Zeichen zur Verfü- gung (Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen). • Mit Hilfe der Softkeys können Sie: –...

  • Seite 41: Inbetriebnahme

    Liquiline System CA80COD Inbetriebnahme 6.3.6 Tabellen • Tabellen werden benötigt, um mathematische Funktionen abzubilden. • Sie editieren eine Tabelle, indem Sie mit dem Navigator durch Zeilen und Spalten navigieren und die Zellenwerte ändern. • Sie editieren nur die Zahlenwerte. Maßeinheiten werden vom Controller automatisch berücksichtigt.
  • Seite 42 Inbetriebnahme Liquiline System CA80COD ‣ Selbstansauger: Schließen Sie den mitgelieferten Ansaugschlauch (3 m) an die Schlauch- pumpe an ("Probe") (siehe Verschlauchungsplan) und führen Sie diesen durch die Schlauch- verschraubung des Analysators nach außen. Achten Sie darauf, dass nur wässrige und homogenisierte Probe zugeführt wird, da ansonsten die Gefahr einer Verblockung besteht.

  • Seite 43: Installations- Und Funktionskontrolle

    Liquiline System CA80COD Inbetriebnahme Verschlauchungsplan A0028827  41 Liquiline System CA80COD Probe Ablauf Verdünnungsmodul (optional) Nullstandard 0 Wasser für optionales Verdünnungsmodul Reagenz RN Reagenz RK Reagenz RB Standard 1 Entlüftung Dosiereinheit Druckreaktor Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes...

  • Seite 44: Messgerät Einschalten

    Inbetriebnahme Liquiline System CA80COD • Prüfen Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit. • Prüfen Sie die Richtigkeit des Anschlusses aller Schläuche durch Sichtkontrolle. WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung.
  • Seite 45 Liquiline System CA80COD Inbetriebnahme Uhrzeit stellen: Korrigieren Sie die eingestellte Uhrzeit falls nötig. Gehen Sie zurück in den Messmodus, indem Sie den Softkey für ESC mindestens eine Sekunde lang gedrückt halten.  Ihr Analysator arbeitet jetzt mit Ihren Grundeinstellungen. Die angeschlossenen Sensoren verwenden die Werkseinstellungen des jeweiligen Sensortyps und die zuletzt gespeicherten, individuellen Kalibriereinstellungen.
