3. Die nachfolgend aufgelisteten Kabel ausstecken, um die Trägerplatte weitmöglichst aus-
klappen zu können (alle Kabel kommen von der Mess- und Bedieneinheit):
• 2x Spannungsversorgung (2x 24 V, rot/blau)
• 1x Gehäuselüfter ("EF")
• 1x Erdungskabel zum Reaktormodul
• 1x Kommunikationskabel ("CM44 com.")
4. Trägerplatte nun weit vorklappen.
5. Den Steckverbinder von der Lichtschranke abziehen (siehe →  35,  50, links).
6. Die 4 Schrauben der Lichtschranke lösen (s. →  35,  50) und die Lichtschranke
entfernen.

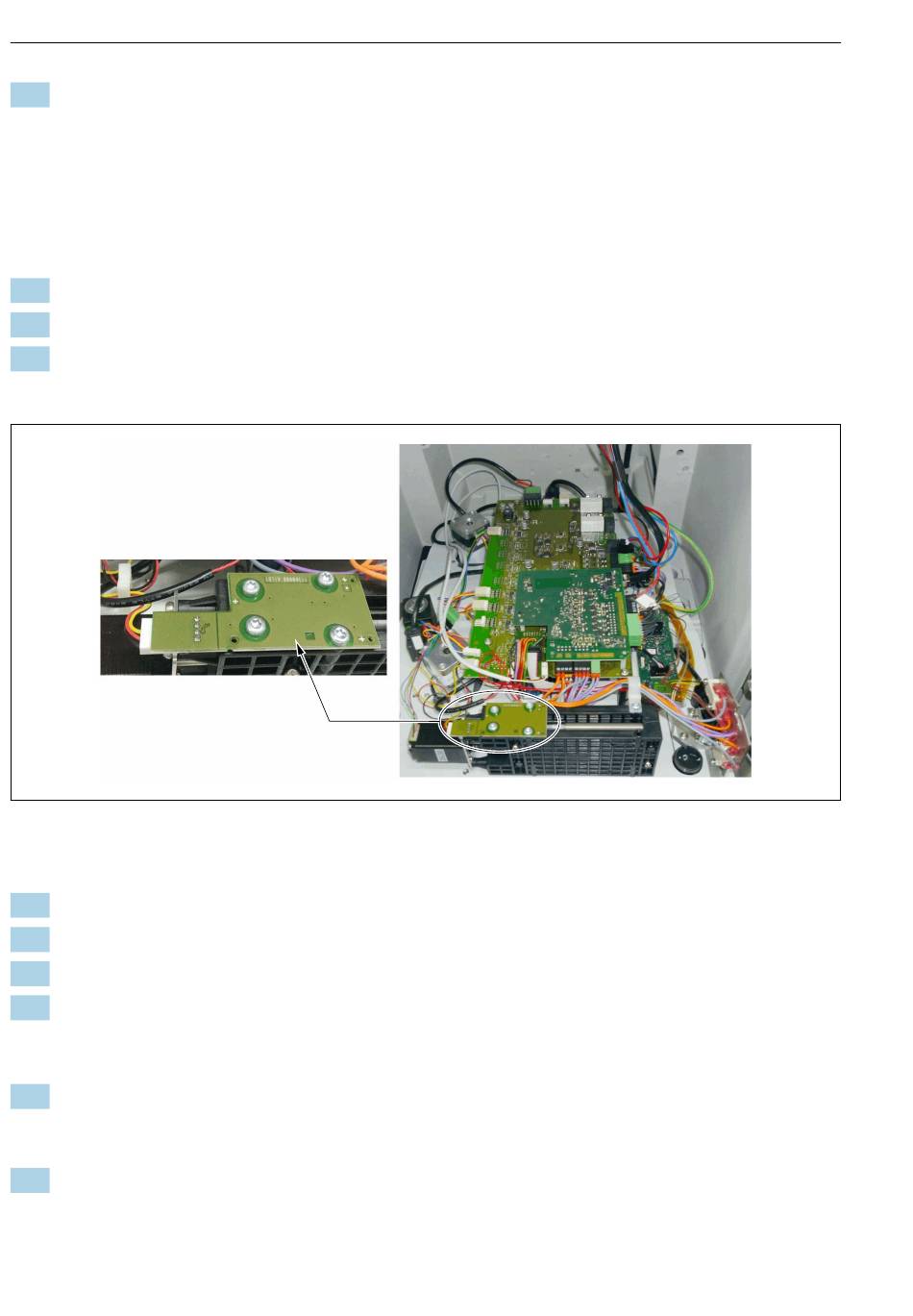

 35 Lichtschranke für Linearantrieb
7. Neue Lichtschranke einbauen.
8. Alle Steckverbinder wieder einstecken.
9. Trägerplatte einklappen und wieder befestigen (6x T25).
10. Gerät wieder in Betrieb nehmen, hierzu Netzspannung anlegen.
 Der Linearantrieb führt selbstständig eine Referenzfahrt durch. Ist diese erfolgreich,
arbeitet die neue Lichtschranke korrekt.
11. Bei Bedarf kann ein Test erfolgen mit Menü → Betrieb → Wartung → Spritzenwechsel.
Hierbei erfolgt ebenfalls eine Referenzfahrt mit Nullpunktcheck. Der Lichtschranken-
tausch bedingt keine Neukalibration.
12. Analysator wieder in Betrieb nehmen →  51.
