Endress+Hauser Analysator Liquiline System CA80COD/TP Einbauanleitung Seite 30

EA01677C
6.5.2 Austausch des Abfallventils CA80COD und TP
Betroffene Bauteile: Siehe →  11,  17 (Ventil Typ 1), →  9 (Ventil Typ 1a) und
→  12,  18 (Ventil Typ 2).
CA80COD: Die Ventiltypen 1 und 1a dürfen nicht mehr als Abfallventil verwendet wer-
den! Solche Analysatoren zuerst mit diesem Kit umrüsten: 71431078 Kit CA80COD/TP:
Umrüstkit Abfallventil.
Eine ausführliche Anleitung liegt dem Kit bei.
CA80TP: Der Ventiltyp 1 (Kit 71431079) für das Abfallventil ist abgekündigt! Bei
Ersatzbedarf umrüsten auf Typ 2, ebenfalls Kit 71431078 verwenden.
1. Vorarbeiten lt. Kapitel 6.2 durchführen →  24.
2. Beide Enden des betroffenen PharMed®-Schlauchs lösen und den Schlauch vom Abfall-
ventil entfernen.
3. Schrauben der Trägerplatte (6 x T25) lösen und Trägerplatte vorklappen. Schrauben zur
Wiederverwendung aufbewahren.
4. Abdeckplatte des Steuermoduls entfernen.
5. Den Steckverbinder des Ventils am Steuermodul abziehen (Verbinder WV = waste valve,
→  26,  30) und die Ventilkabel vom Steckverbinder lösen.
6. Die beiden Befestigungsschrauben des Abfallventils lösen und das Ventil nach hinten
entnehmen.
7. Das neue Ventil einbauen. Mitgelieferte neue Schrauben verwenden.
8. Die Kabel des neuen Ventils mit dem mitgelieferten Steckverbinder verbinden und den
Steckverbinder wieder bei "WV" am Steuermodul einstecken. Die Polarität spielt bei
einem Magnetventil keine Rolle.
9. Trägerplatte einklappen und wieder befestigen (6x T25).

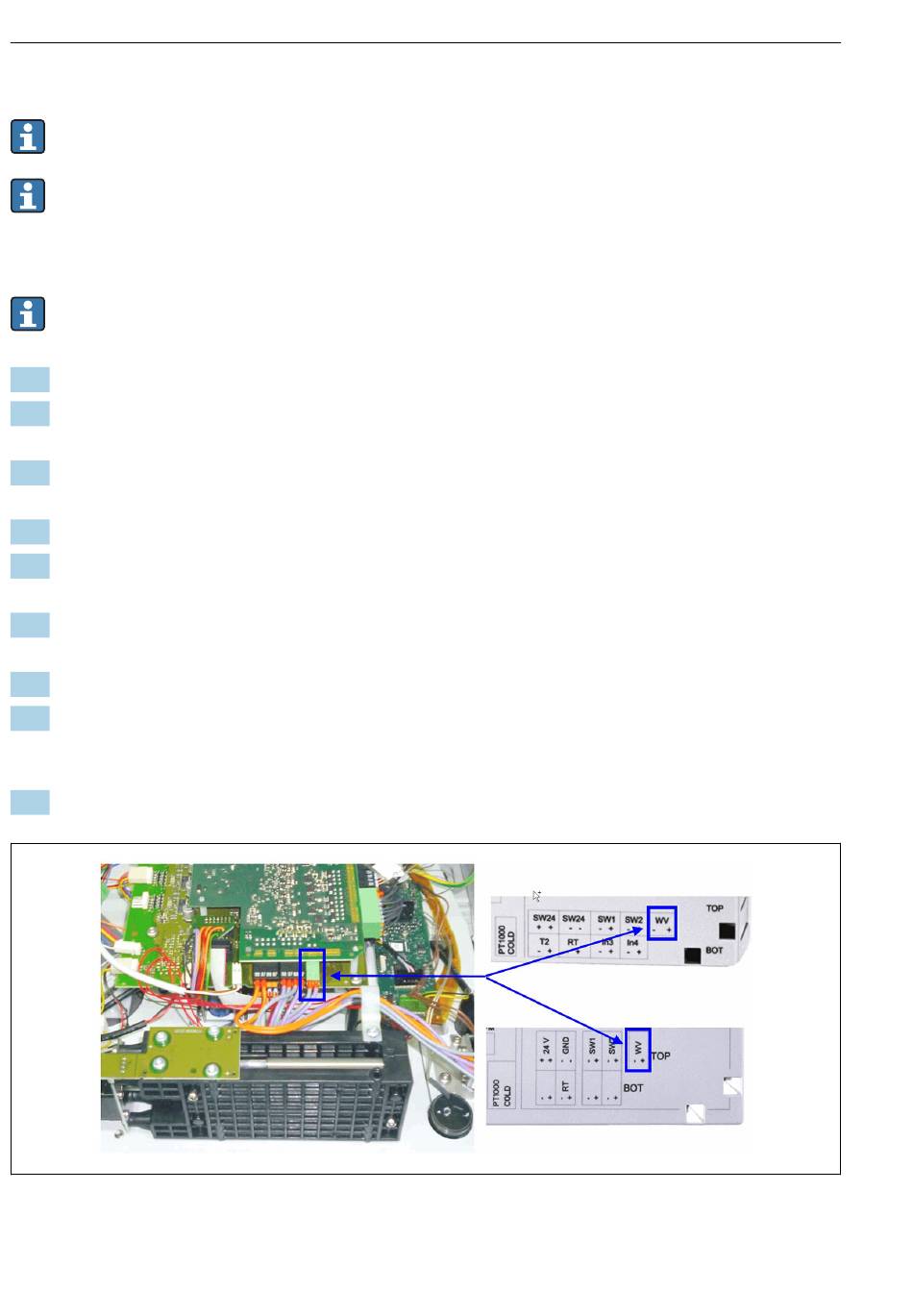

 26 Steckverbinder WV für das Abfallventil
30
A0058786
