Endress+Hauser Analysator Liquiline System CA80COD/TP Einbauanleitung Seite 47

1
2
3
E

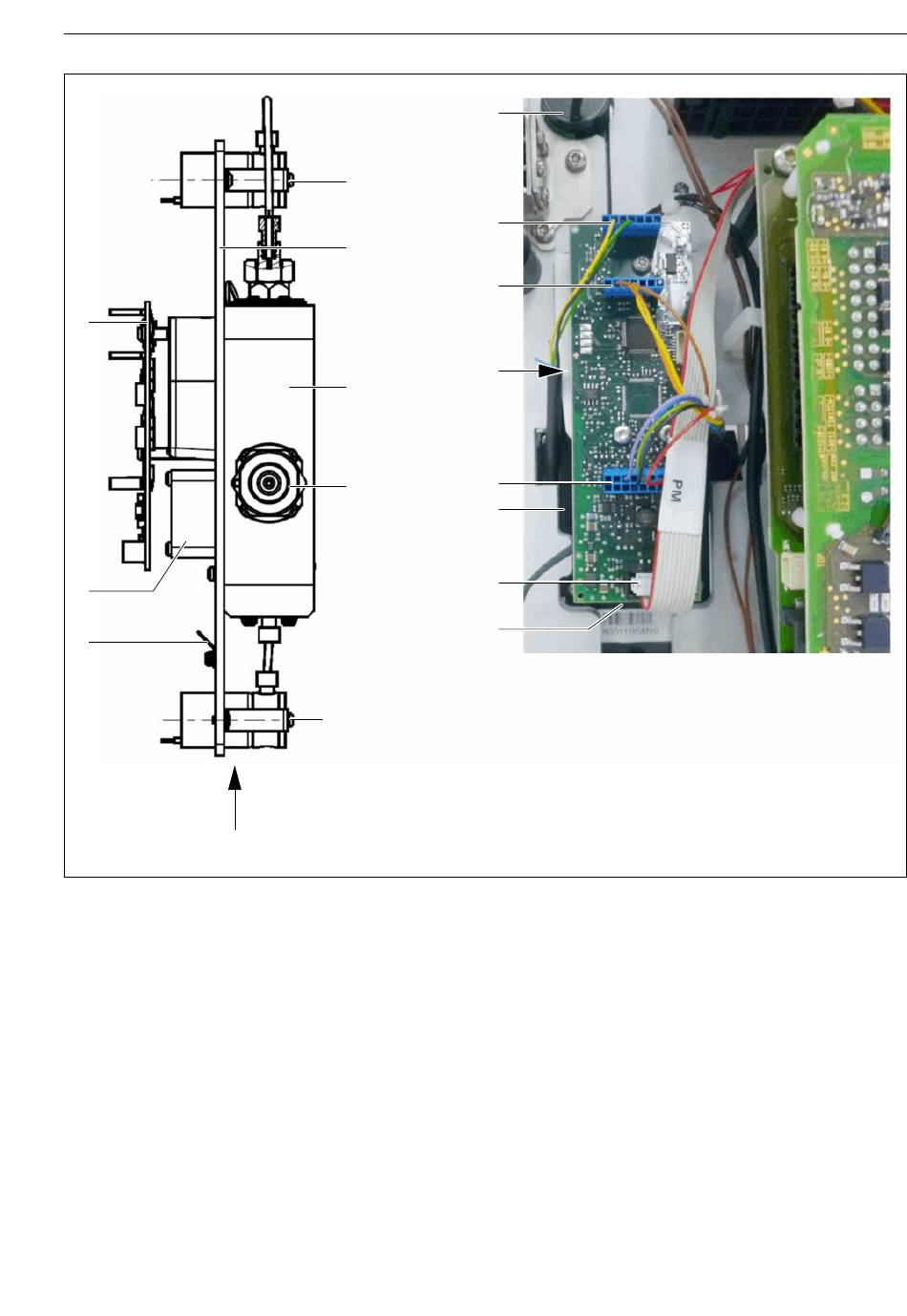

 32 Photometer-Elektronik FSFC1
A Steckverbinder für Empfängermodul: 7-poliger Verbinder, Codierung = Pin 1
B Steckverbinder für Sendermodul: 7-poliger Verbinder, Codierung = Pin 5
C Steckverbinder für Sendermodul: 16-poliger Verbinder, Codierung = Pin 15
D Verbindung Photometer ↔ Steuermodul: 10-poliger Steckverbinder und FBL "PM"
E Schematische Ansicht Photometer: Photometer-Elektronik auf Reaktor montiert (Elektronikhalter
nicht gezeichnet)
1 FSFC1 Modul
2 Reaktorlüfter
3 Erdung
4 Reaktorventil unten (RVL)
5 Sendermodul
6 Druckreaktor
7 Reaktor-Trägerplatte
Endress+Hauser
8
8
A
7
B
6
6
C
5
9
D
10
4
EA01677C
A0058821
