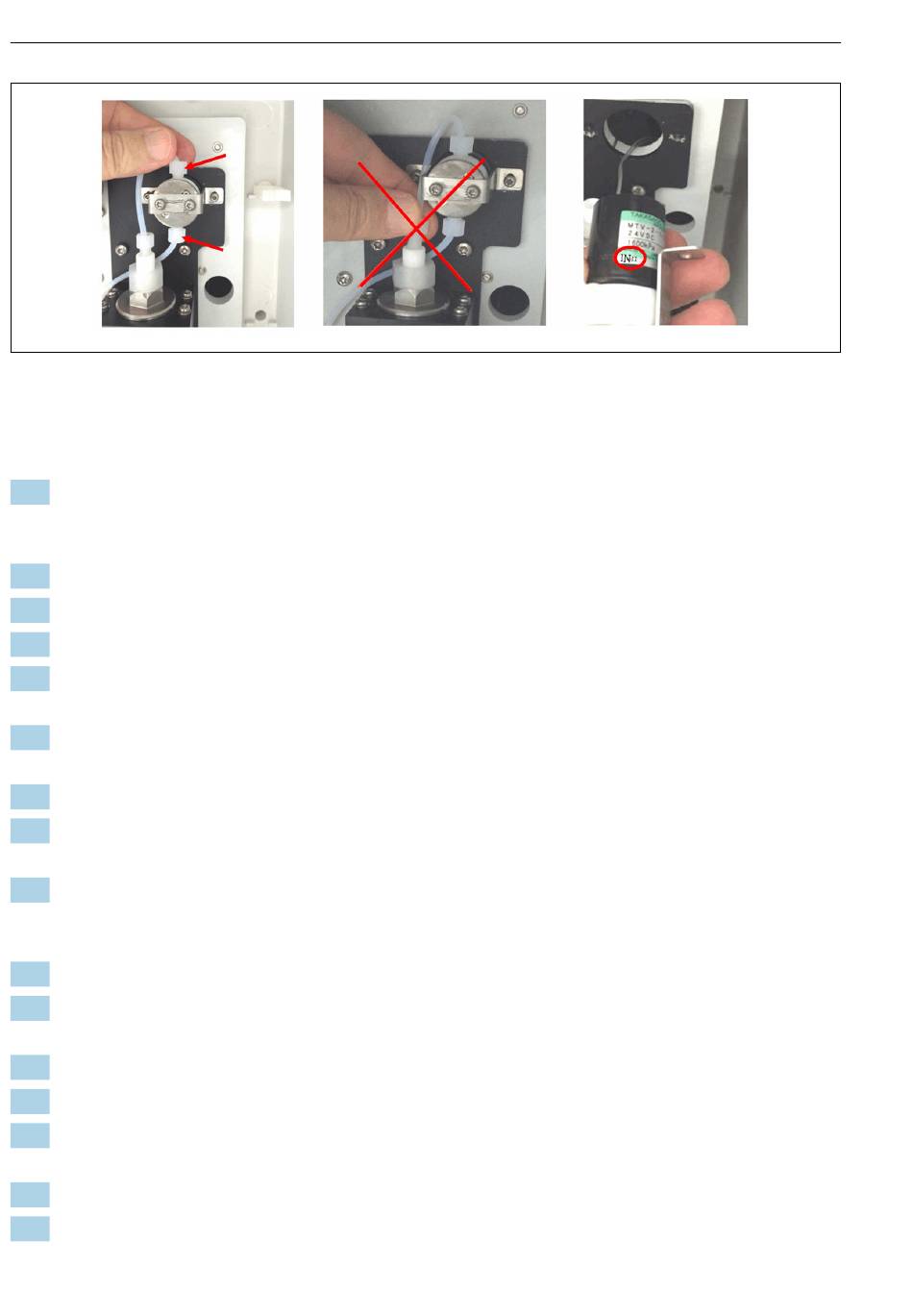

 27 Ausbau des Reaktorventils oben Entlüftung (RVU)
6.6.1 Austausch des Reaktorventils oben Entlüftung (RVU)
1. Die beiden Verschraubungen am Reaktorventil oben (siehe →  27,  32, links) ent-
fernen. Den Schlauch am Ausgang des Reaktors (siehe →  27,  32, Mitte) nicht
lösen!
2. Abdeckplatte des Steuermoduls entfernen.
3. Den Steckverbinder des Reaktorventils oben am Steuermodul abziehen.
4. Trägerplatte wieder hochklappen und provisorisch mit einer Schraube befestigen.
5. Reaktorventil oben abschrauben (2x T10). Schrauben zur Wiederverwendung aufbe-
wahren.
6. Haltebügel vom Reaktorventils oben entfernen. Bügel und Schrauben zur Wiederver-
wendung aufbewahren.
7. Haltebügel an das neue Reaktorventils oben montieren.
8. Das neue Reaktorventil oben einbauen. Der Anschluss 'IN' zeigt nach oben (siehe
→  27,  32, rechts).
9. Schläuche wieder oben und unten am Reaktorventil oben anschließen. Dabei darauf
achten, dass die Konen korrekt auf den Schläuchen sitzen (siehe →  2,  5, Position
A). Die Kunststoffgewinde der Verschraubungen mit Vorsicht behandeln!
10. Sicherstellen, dass der Schlauch zur Reaktorentlüftung im Leckdetektor fixiert ist.
11. Trägerplatte vorklappen und den Steckverbinder des Reaktorventil oben am Steuermo-
dul einstecken.
12. Abdeckplatte des Steuermoduls wieder anbringen.
13. Trägerplatte einklappen und wieder befestigen (6x T25).
14. Sicherheitsabdeckung einsetzen und festschrauben. Darauf achten, dass der Stift des
Hubmagneten in die Nut der Verriegelung einrastet (siehe →  8,  15).
15. Analysator wieder in Betrieb nehmen →  51.
16. Reaktordrucktest durchführen →  53.
