Endress+Hauser Liquiline System CA80HA Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Analyseinstrumente
  5. Liquiline System CA80HA
  6. Betriebsanleitung
Endress+Hauser Liquiline System CA80HA Betriebsanleitung

Endress+Hauser Liquiline System CA80HA Betriebsanleitung

Colorimetrischer analysator für gesamthärte
Vorschau ausblenden Andere Handbücher für Liquiline System CA80HA:

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01772C/07/DE/05.22-00
71585273
2022-09-30
Gültig ab Version
01.12.00
Products
Betriebsanleitung
Liquiline System CA80HA

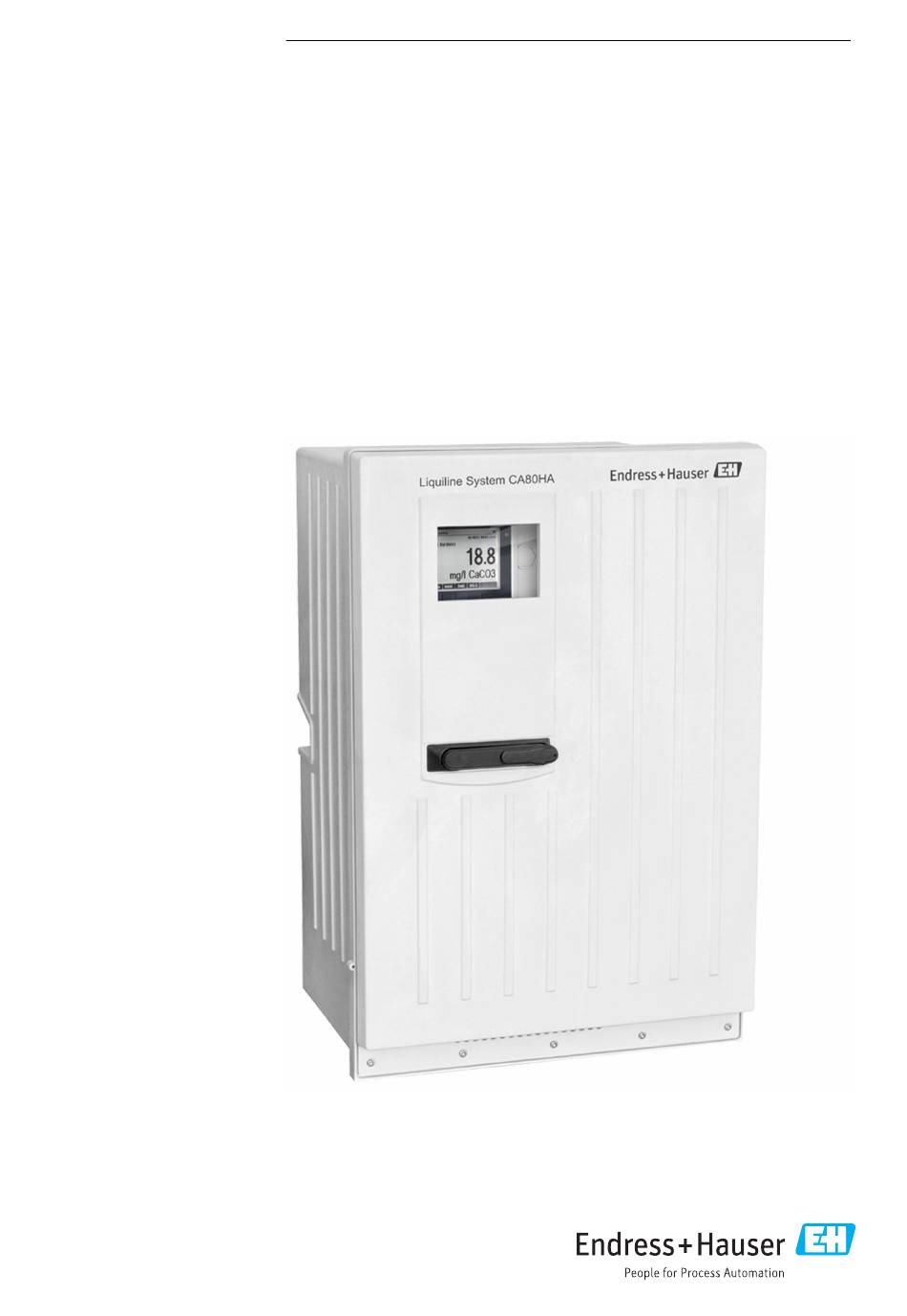

Colorimetrischer Analysator für Gesamthärte
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80HA

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80HA

  • Seite 1 Products Solutions Services BA01772C/07/DE/05.22-00 71585273 2022-09-30 Gültig ab Version 01.12.00 Betriebsanleitung Liquiline System CA80HA Colorimetrischer Analysator für Gesamthärte...
  • Seite 3 Liquiline System CA80HA Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..5 Bedienungsmöglichkeiten ..52 Warnhinweise ..... . . 5 Aufbau und Funktionsweise des Symbole .
  • Seite 4 Inhaltsverzeichnis Liquiline System CA80HA Reparatur ..... 190 13.1 Allgemeine Hinweise ....190 13.2 Ersatzteile .
  • Seite 5 Liquiline System CA80HA Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
  • Seite 6 Liquiline System CA80HA Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline System CA80HA, KA01331C • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung •...
  • Seite 7 Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline System CA80HA ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Gesamthärte-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...
  • Seite 8 Grundlegende Sicherheitshinweise Liquiline System CA80HA Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. Tür außerhalb von Service- und Wartungsarbeiten geschlossen halten.
  • Seite 9 Isolierbox Reagenz (optional) Photometer Controller Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80HA in der bestellten Konfiguration • Integriertes Kühlmodul zur Verlängerung der Reagenzienhaltbarkeit • und Standardlösung (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Endress+Hauser...
  • Seite 10 Produktbeschreibung Liquiline System CA80HA Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme und Filtration • Siebfilter, 50 µm • Steuerung über CA80 Optional: Zeitsteuerung über integrierten Timer • Rückspülbar, mit Druckluft oder Wasser • Panel-Version oder Integration in Standgehäuse Analysator • Applikation: Trinkwasser, industrielles Abwasser Membranfiltration (Liquiline System CAT820), Ausführung Keramikfilter...
  • Seite 11 Liquiline System CA80HA Produktbeschreibung A0044812 A0044813  3 Messeinrichtung mit Liquiline System  4 Messeinrichtung mit Liquiline System CAT810 CAT810 und Reinigungsventil Überlauf Überlauf Liquiline System CA80 Liquiline System CA80 Überlauf Probenvorlage Überlauf Probenvorlage Probe Probe Druckbeaufschlagte Probe Reinigungsventil Filtereinheit...
  • Seite 12 Produktbeschreibung Liquiline System CA80HA A0044810  5 Messeinrichtung mit Liquiline System CAT820 Pumpe Liquiline System CA80 Probenvorlage Überlauf Probenvorlage Probe Filter (Keramik) Medium Endress+Hauser...
  • Seite 13 Liquiline System CA80HA Produktbeschreibung A0044811  6 Messeinrichtung mit 2x Liquiline System CAT820 Pumpe Liquiline System CA80 Probe Ventil Medium Filter (Keramik) Endress+Hauser...
  • Seite 14 Produktbeschreibung Liquiline System CA80HA A0044808  7 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator Ventil (optional) Probe zum zweiten Analysator Pumpe Filter (Keramik) Liquiline System CA80 Medium Probe Endress+Hauser...
  • Seite 15 Liquiline System CA80HA Produktbeschreibung Gerätearchitektur 3.3.1 Slot- und Portkodierung Slot BASE2-E Ports A0040671  10 Slots und Ports am Dis- play Analysatormesswert (para- meterspezifisch) A0044869 A0044868  9 Slot- und Portkodierung  8 Slot- und Portkodierung • Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen zuge- ordnet.
  • Seite 16 Warenannahme und Produktidentifizierung Liquiline System CA80HA Slot BASE2-E Slot 4 Port 1 Pin 41 A0039621  11 Erstellung eines Klemmenplans am Beispiel des NO-Kontakts (Klemme 41) eines Relais Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen.
  • Seite 17 Liquiline System CA80HA Warenannahme und Produktidentifizierung Produktidentifizierung 4.2.1 Typenschild Typenschilder finden Sie: • An der Innenseite der Tür rechts unten oder auf der Front in der rechten unteren Ecke • Auf der Verpackung (Aufkleber, Hochformat) Folgende Informationen zu Ihrem Gerät können Sie dem Typenschild entnehmen: •...
  • Seite 18 Montage Liquiline System CA80HA 4.2.3 Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Im Lieferumfang sind enthalten: • 1 Analysator in der bestellten Ausführung mit optionaler Hardware • 1 gedruckte Kurzanleitung • 1 Wartungshandbuch • Optionales Zubehör ‣...
  • Seite 19 Liquiline System CA80HA Montage 5.1.1 Abmessungen 463 (18.23) 530 (20.87) A0028820  12 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419  13 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser...
  • Seite 20 Montage Liquiline System CA80HA 654 (25.74) A0028821  14 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Endress+Hauser...
  • Seite 21 Liquiline System CA80HA Montage 1800 (70.9) 8 (0.31) A0041592  15 Mast (Zubehör) für Ausführung "Outdoor", Abmessungen in mm (inch) 5.1.2 Montageort Bei der Aufstellung des Gerätes folgende Punkte beachten: ‣ Bei Wandmontage sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.
  • Seite 22 Montage Liquiline System CA80HA 5.1.3 Montageabstände Montageabstand Analysator ≥330(12.99) ≤116 ° A0036774 A0036775  16 Notwendiger Montageabstand. Maßeinheit  17 Maximaler Öffnungswinkel mm (in). Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  18 Abmessungen Halterung.
  • Seite 23 Liquiline System CA80HA Montage Analysator montieren 5.2.1 Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhalte- rung fixieren.
  • Seite 24 Montage Liquiline System CA80HA A0036781 Den Analysator in die Wandhalterung einhängen (1). Aufhängung und Wandhalterung mit der mitgelieferten Schraube fixieren (2). 5.2.2 Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Ausführung mit Standgehäuse sicherstellen, dass das Standgehäuse am Boden fixiert ist.
  • Seite 25 Liquiline System CA80HA Montage 624 (24.57) 530 (20.87) A0036783  19 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 A0036785  20 Befestigung Sockel Den Sockel am Boden verschrauben. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen.
  • Seite 26 Elektrischer Anschluss Liquiline System CA80HA Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
  • Seite 27 Liquiline System CA80HA Elektrischer Anschluss Anschluss analoger Ein- und Ausgänge, von Memosens-Sensoren oder digitalen Feld- bussen Den Flaschenkorb entnehmen: Griffmulde leicht nach oben anheben und nach vorn zie- hen. Die eingehakte Abdeckhaube abnehmen. Alle flüssigkeitsführenden Probenleitungen vom Liquidmanager entfernen. Die 6 Schrauben der Trägerplatte mit einem Innensechskantschlüssel lösen.
  • Seite 28 Elektrischer Anschluss Liquiline System CA80HA Die Trägerplatte nach vorn klappen. 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schraubendre- her lösen und die Abdeckung nach vorn klappen. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelverschraubungen austauschen.
  • Seite 29 Liquiline System CA80HA Elektrischer Anschluss Nach dem Anschluss: Elektronikraum-Abdeckung mit den 6 Schrauben befestigen. Trägerplatte einklappen und mit den 6 Schrauben nach dem Anschluss befestigen. Kabelverschraubungen am Boden des Geräts festziehen, um die Kabel zu fixieren. Flaschenkorb wieder ins Gehäuse stellen.
  • Seite 30 Elektrischer Anschluss Liquiline System CA80HA A0044092  21 Klemmenbelegung Interne 24 V-Spannung Spannungsversorgung +24 V Spannungsversorgung -24 V Belegung: Funktionserde Die Beschriftung des Klemmenblocks ist so gewählt, dass sie sowohl für 24 V-Ausfüh- rungen (+ und -) als auch für die anderen Geräte-Ausführungen (L und N) gilt.
  • Seite 31 Liquiline System CA80HA Elektrischer Anschluss Probenvorbereitung anschließen 6.3.1 Anschluss des optionalen Reinigungsventils von Liquiline System CAT810 Den Netzstecker ziehen. Um die Trägerplatte nach vorne zu klappen, wie im Kapitel "Kabel verlegen" beschrieben vorgehen. Das Kabel durch die Kabelverschraubung führen. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelverschraubungen austauschen.
  • Seite 32 Elektrischer Anschluss Liquiline System CA80HA 6.3.2 Anschluss der optionalen Schlauchheizung und der Kommunikation von CAT820/CAT860 mit dem Analysator Möglichst nur konfektionierte Originalkabel verwenden. Sensor-, Feldbus- und Ethernet- kabel müssen geschirmte Kabel sein. Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel) A0044089 A0044090 A0044091 ...
  • Seite 33 Liquiline System CA80HA Elektrischer Anschluss Die Schutzabdeckung in der rechten oberen Ecke entfernen.  A0044866 Das Kabel im Gehäuse so verlegen, dass der freigelegte Kabelschirm in eine der Kabel- schellen passt und die Kabeladern sich leicht bis zu den Steckklemmen verlegen lassen.
  • Seite 34 Elektrischer Anschluss Liquiline System CA80HA Sensoren und zusätzliche Module anschließen 6.4.1 Übersicht Klemmenraum im Controller-Gehäuse Der Controller hat einen separaten Anschlussraum. ‣ 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schraubendreher lösen und die Abdeckung nach vorn klappen.
  • Seite 35 Liquiline System CA80HA Elektrischer Anschluss Basismodul-E A0042273  28 BASE2-E Stromversorgung für digitale Festkabelsensoren mit Memosens-Protokoll SD-Kartensteckplatz Steckplatz für das Displaykabel Ethernet-Schnittselle Service-Schnittstelle Anschlüsse für 2 Memosens-Sensoren Stromausgänge Buchse für internes Versorgungskabel Anschluss Alarm-Relais Interne Geräteverbindung. Stecker nicht abziehen! 6.4.2 Sensoren anschließen...
  • Seite 36 Elektrischer Anschluss Liquiline System CA80HA Adernendhülsen des Sensorkabels am Basismodul-E anschließen Um an den Elektronikraum zu gelangen, wie im Kapitel "Kabel verlegen" beschrieben vorgehen. Das Sensor-Anschlusskabel von unten durch die Kabelverschraubung an der inneren Geräterückwand nach oben in den Elektronikraum führen.
  • Seite 37 Liquiline System CA80HA Elektrischer Anschluss Digitale Ein- und Ausgänge Modul DIO – – – – – –  32 Anschlussplan  31 Modul Endress+Hauser...
  • Seite 38 Elektrischer Anschluss Liquiline System CA80HA Stromeingänge Modul 2AI – –  33 Modul  34 Anschlussplan Endress+Hauser...
  • Seite 39 Liquiline System CA80HA Elektrischer Anschluss Stromausgänge – – – – – –  36 Anschlussplan  37 Modul  38 Anschlussplan  35 Modul Endress+Hauser...
  • Seite 40 Elektrischer Anschluss Liquiline System CA80HA Relais Modul 2R Modul 4R  39 Modul  40 Anschlussplan  41 Modul  42 Anschlussplan Endress+Hauser...
  • Seite 41 Liquiline System CA80HA Elektrischer Anschluss Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D HINWEIS Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline! Irreparable Beschädigung des Basismoduls möglich ‣ Die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) anschlie- ßen, nicht an das Alarmrelais des Basismoduls.
  • Seite 42 Elektrischer Anschluss Liquiline System CA80HA 6.4.4 PROFIBUS DP oder Modbus RS485 anschließen Modul 485DP 128/SW Service DGND Termi- nation A0050399 A0050400  44 Modul  45 Anschlussplan Klemme PROFIBUS DP nicht verbunden DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung Power Versorgungsspannung liegt an und Modul ist initialisiert.
  • Seite 43 Liquiline System CA80HA Elektrischer Anschluss DIP-Schalter auf der Modulfront Werkseinstellung Belegung 1-128 Busadresse (→ "Inbetriebnahme/Kommunikation") Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über Vor- Ort-Bedienung Service Der Schalter ist ohne Funktion. Modul 485MB 128/SW Service DGND...
  • Seite 44 Elektrischer Anschluss Liquiline System CA80HA LEDs auf der Modulfront Bezeichnung Farbe Beschreibung Power Versorgungsspannung liegt an und Modul ist initialisiert. Bus failure Busfehler System failure Gerätefehler Communication Modbus-Telegramm wird empfangen oder versendet. Bus termination • Aus = Keine Terminierung • Ein = Terminierung wird verwendet...
  • Seite 45 Liquiline System CA80HA Elektrischer Anschluss ‣ Alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z. B. einer Pinzette, in die Stellung "ON" stellen.  Die interne Terminierung wird verwendet. DGND B/B' A/A'  49 Aufbau der internen Terminierung 2. Externe Terminierung DIP-Schalter auf der Modulplatine in der Position "OFF"...
  • Seite 46 Elektrischer Anschluss Liquiline System CA80HA on off on off on off A0026776 A0026777 A0026778  50 Gültige PROFIBUS-  51 Gültige Modbus-Adresse  52 Ungültige Adresse 255 Adresse 67 Auslieferungszustand, Softwareadressierung ist aktiv, werkseingestellte Softwareadresse: PROFIBUS 126, Modbus 247 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und...
  • Seite 47 Liquiline System CA80HA Systemintegration Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn alle nachfolgenden Fragen mit ja beantwor- tet werden können.
  • Seite 48 Systemintegration Liquiline System CA80HA Anschluss ‣ Das Kommunikationskabel des Computers mit der Ethernet-Schnittstelle des BASE2- Moduls verbinden. BASE2 Web Browser A0044872  53 Webserver-/Ethernetanschluss Aufbau der Datenverbindung Alle Ausführungen mit Ausnahme von PROFINET: Damit Ihr Gerät eine gültige IP-Adresse hat, müssen Sie in den Ethernet-Einstellungen den Parameter DHCP ausschalten.
  • Seite 49 • Ein Mausklick auf einen Menünamen oder eine Funktion entspricht dem Drücken des Navi- gators. • Einstellungen können Sie bequem über die Computer-Tastatur vornehmen. Statt einem Internetbrowser können Sie auch FieldCare zur Konfiguration über Ethernet benutzen. Der dafür notwendige Ethernet-DTM ist Bestandteil der "Endress+Hauser Interface Device DTM Library". Download: https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Endress+Hauser...
  • Seite 50 Systemintegration Liquiline System CA80HA 7.2.2 Serviceschnittstelle Über die Serviceschnittstelle können Sie das Gerät mit einem Computer verbinden und mittels "FieldCare" konfigurieren. Außerdem lassen sich Konfigurationen speichern, übertragen und dokumentieren. Anschluss Den Servicestecker an die Schnittstelle auf dem Basismodul von Liquiline anschließen und ihn mit der Commubox verbinden.
  • Seite 51 Liquiline System CA80HA Systemintegration 7.2.3 Feldbusse PROFIBUS DP Kommunikation über PROFIBUS DP ist mit dem Modul 485DP und entsprechender Geräteaus- führung möglich. ‣ Die PROFIBUS-Datenleitung entsprechend der Beschreibung an den Klemmen des Feldbus- moduls anschließen . Detaillierte Informationen zu "PROFIBUS-Kommunikation": Produktseiten im Internet (→...
  • Seite 52 Bedienungsmöglichkeiten Liquiline System CA80HA Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs Menu/Language English Č eština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  57 Display (Beispiel)  56 Display (Beispiel) Menüpfad und/oder Gerätebezeichnung Softkey (Drückfunktion) Statusanzeige Navigator (Dreh- und Drückfunktion) Belegung der Softkeys, ESC: Rücksprung, MODE: Schnellzugriff auf häufig benötigte...
  • Seite 53 Liquiline System CA80HA Bedienungsmöglichkeiten Tasten entsperren wählen.  Haben Sie keinen Passwortschutz, sind die Tasten jetzt sofort wieder entsperrt. Andernfalls werden Sie zur Eingabe Ihres Passworts aufgefordert. Nur im Fall eines Passwortschutzes: Das richtige Passwort eingeben.  Die Tasten sind entsperrt. Die komplette Vor-Ort-Bedienung ist wieder zugänglich.
  • Seite 54 Bedienungsmöglichkeiten Liquiline System CA80HA Freitext • Sie vergeben eine individuelle Bezeichnung. • Einen Text eingeben. Dazu stehen Ihnen die im Editor aufgeführten Zeichen zur Verfügung (Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen). • Mit Hilfe der Softkeys können Sie: • Ihre Eingabe ohne zu speichern abbrechen () •...
  • Seite 55 Liquiline System CA80HA Inbetriebnahme Tabellen • Tabellen werden benötigt, um mathematische Funktionen abzubilden oder unregelmäßige Intervallproben einzugeben. • Sie editieren eine Tabelle, indem Sie mit dem Navigator durch Zeilen und Spalten navigieren und die Zellenwerte ändern. • Sie editieren nur die Zahlenwerte. Maßeinheiten werden vom Controller automatisch berücksichtigt.
  • Seite 56 Inbetriebnahme Liquiline System CA80HA ‣ Austretende Reagenzien mit einem Einwegtuch aufnehmen und mit klarem Wasser nach- spülen. Anschließend die gereinigten Stellen mit einem Tuch trocknen. Vorbereitungen 9.1.1 Inbetriebnahmeschritte Die flüssigkeitsführenden Schläuche der Probenzufuhr anschließen.→  59 Die korrekte Montage der Schläuche der Probenvorbereitung in den Schlauchverschrau- bungen prüfen.
  • Seite 57 Liquiline System CA80HA Inbetriebnahme optional dilution A0034793  59 Liquiline System CA80HA, Einkanalgerät Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Reiniger Endress+Hauser...
  • Seite 58 Inbetriebnahme Liquiline System CA80HA optional dilution A0034794  60 Liquiline System CA80HA, Zweikanalgerät Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Reiniger Endress+Hauser...
  • Seite 59 Liquiline System CA80HA Inbetriebnahme optional dilution A0034795  61 Liquiline System CA80HA, Selbstansauger Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Reiniger Photometer/Messzelle 9.1.3 Probeneingangsschlauch anschließen Bauseits eine stetige und ausreichende Probenmenge gewährleisten. Die flüssigkeitsführenden Schläuche der Probenzufuhr anschließen.
  • Seite 60 Inbetriebnahme Liquiline System CA80HA WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn Sie alle nachfolgenden Fragen mit ja beant- worten können.
  • Seite 61 Liquiline System CA80HA Betrieb • Gerätebezeichnung Eine beliebige Bezeichnung für Ihr Gerät (max. 32 Zeichen) vergeben. • Datum stellen Falls nötig, das eingestellte Datum korrigieren. • Uhrzeit stellen Falls nötig, die eingestellte Uhrzeit korrigieren. Flaschen einsetzen und im Menü die verwendeten Flaschen aktivieren: Flaschen ein- setzen/Flaschenauswahl.
  • Seite 62 Betrieb Liquiline System CA80HA 10.1.2 Messmodus Es gibt verschiedene Anzeigemodi: (Moduswechsel durch Drücken des Navigatorknopfes) • (1) Übersicht aller Ein- und Ausgänge • (2) Analysator-Messwert oder Hauptmesswert eines Ein- oder Ausgangs oder Zustand eines Relais • (3) kleinere Darstellung des Analysator-Messwerts oder Haupt- und Nebenmesswert im Fall eines Sensoreingangs •...
  • Seite 63 Liquiline System CA80HA Betrieb Icon Platzierung Beschreibung am Messwert angezeigter Messwert ist simuliert (für Sensoren) Titelzeile Regler ist aktiv nur pH- oder Redoxmessung Wenn mehrere Diagnosemeldungen gleichzeitig anstehen, wird nur das Symbol für die jeweils höchstrangige angezeigt (zur Rangfolge nach NAMUR: →  155).
  • Seite 64 Betrieb Liquiline System CA80HA Menü/Setup/Allgemeine Einstellungen Funktion Optionen Info Alarmverzögerung 0 ... 9999 s Die Software zeigt nur die Fehler, die länger als die eingestellte Verzögerung anliegen. Auf Werkseinstellung diese Weise lassen sich Fehlmeldungen unter- drücken, die durch prozessbedingte, normale Schwankungen kurzzeitig auftreten.
  • Seite 65 Liquiline System CA80HA Betrieb Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Erweitertes Setup ‣ Datumsformat Auswahl Ein Datumsformat wählen. • DD.MM.YYYY • YYYY-MM-DD • MM-DD-YYYY Werkseinstellung DD.MM.YYYY ‣ Zeitformat Auswahl Zwischen 12- oder 24-Stunden-Anzeige • hh:mm am (12h) wählen. Letztere ist zusätzlich mit Sekun- •...
  • Seite 66 Betrieb Liquiline System CA80HA Menü/Setup/Allgemeine Einstellungen/Hold Einstellungen Funktion Optionen Info ‣ Setupmenü Auswahl Bestimmen, ob beim Aufrufen des jeweili- • Deaktiviert gen Menüs die Geräteausgänge in den defi- Diagnosemenü • Aktiviert nierten Hold-Zustand wechseln sollen. Werkseinstellung Deaktiviert Kalibrierung aktiv Werkseinstellung...
  • Seite 67 Liquiline System CA80HA Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Logbuch-Kennung Freitext, 16 Zeichen Teil des Dateinamens beim Export eines Log- buchs Ereignislogbuch Auswahl Aufzeichnung aller Diagnosemeldungen • Aus Ringspeicher • Ringspeicher Wenn der Speicher voll ist, wird der älteste • Füllspeicher Eintrag automatisch mit dem aktuellen über-...
  • Seite 68 Betrieb Liquiline System CA80HA Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbuch SP1 Zuordnung zum Messkanal Datenquelle nur lesen Anzeige des zugeordneten Messkanals Messparameter nur lesen Information im Klartext, welcher Parameter aufgezeichnet wird Einheit nur lesen Information, in welcher Einheit die Daten vor-...
  • Seite 69 Liquiline System CA80HA Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbücher Für angeschlossene Memosens-Sensoren (opti- onal) Sie können max. 8 Datenlogbücher anlegen. Logbuchname Freitext, 20 Zeichen ‣ Datenquelle Auswahl Eine Datenquelle für die Logbucheinträge • Sensoreingänge auswählen. • Regler Zur Auswahl stehen: •...
  • Seite 70 Betrieb Liquiline System CA80HA Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Gleichzeitig starten/stoppen Aktion Erscheint, wenn Sie mehr als ein Datenlogbuch angelegt haben. Sie können hiermit die Auf- zeichnung aller Datenlogbücher mit einem Klick starten oder stoppen. Logbuchname Der Name dieses Untermenüs ergibt sich aus dem Namen des Logbuchs und erscheint erst nachdem Sie ein Datenlogbuch angelegt haben.
  • Seite 71 Liquiline System CA80HA Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Plotter Menü zur Definition der grafischen Anzeige Achsen Auswahl Sollen die Achsen (x, y) angezeigt werden (Ein) • Aus oder nicht (Aus)? • Ein Werkseinstellung Orientierung Auswahl Sie haben die Wahl, ob die Wertekurven von •...
  • Seite 72 Betrieb Liquiline System CA80HA Datenlogbuch "01" auswählen.  Zusätzliche Anzeige: Verbleibende Logzeit. Nur bei Füllspeicher: Entscheiden Überlaufwarnung: Ein oder Aus.  Ein: Gerät gibt bei Speicherüberlauf eine Diagnosemeldung aus. Untermenü Plotter: Art der grafischen Darstellung festlegen. 10.2.5 Erweitertes Setup Diagnose-Einstellungen Die Liste der angezeigten Diagnosemeldungen hängt vom gewählten Pfad ab.
  • Seite 73 Liquiline System CA80HA Betrieb Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseeinstellun- gen/Diagnoseverhalten Funktion Optionen Info Diagnoseausgang Auswahl Bevor die Meldung einem Ausgang zugeordnet • Kein werden kann, muss zuerst einen Relaisausgang • Alarmrelais auf Diagnosemeldung konfiguriert werden. • Binärausgang (Menü/Setup/Ausgänge: Funktion Diagnose- •...
  • Seite 74 Betrieb Liquiline System CA80HA Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/PROFIBUS Funktion Optionen Info Busadresse 1 ... 125 Wenn Sie die Bus-Adressierung über Hardware vorgenommen haben (DIP-Schalter auf dem Modul, ), können Sie die Adresse hier nur lesen. Ist über die Hardware eine ungültige Adresse eingestellt, müssen Sie hier oder über den Bus...
  • Seite 75 Liquiline System CA80HA Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Modbus Funktion Optionen Info Einstellungen Übertragungsart Auswahl Die Übertragungsart wird in Abhängigkeit von • TCP der bestellten Ausführung angezeigt. • RTU Bei RS485-Übertragung können Sie zwischen • ASCII RTU und ASCII wählen. Bei Modbus-TCP haben Sie keine Auswahl.
  • Seite 76 Betrieb Liquiline System CA80HA Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Benutzerverwaltung Liste der bereits angelegten ansehen / ändern Sie können Benutzernamen oder -passwörter Benutzer ändern oder Benutzer löschen. Ein Benutzer ist werksseitig bereits angelegt: "admin" mit Kenn- wort "admin". Neuer Benutzer:...
  • Seite 77 Liquiline System CA80HA Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunika- • Aus tion ausschalten. Die Software ist dann nur • Ein über die Vor-Ort-Bedienung zugänglich. Werkseinstellung Einstellungen Link Einstellungen Auswahl Richtungsabhängigkeit der Kommunikations- •...
  • Seite 78 Betrieb Liquiline System CA80HA Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info Service Schalter nur lesen MAC-Adresse nur lesen Die MAC-Adresse (Media-Access-Control- Adresse) ist die Hardware-Adresse jedes ein- zelnen Netzwerkadapters, die zur eindeutigen Identifizierung des Geräts in einem Rechner- netz dient. EtherNetIP Port 44818...
  • Seite 79 Liquiline System CA80HA Betrieb Setup speichern Das Speichern eines Setups bringt Ihnen u. a. folgende Vorteile: • Vervielfältigung von Einstellungen für weitere Geräte • Einfacher und schneller Wechsel zwischen verschiedenen Setups, z. B. für unterschiedliche Benutzergruppen oder bei wiederkehrenden Sensortypwechseln • Wiederherstellen eines bewährten Setups, z. B. wenn Sie viele Einstellungen verändert haben und den ursprünglichen Zustand nicht mehr nachvollziehen können...
  • Seite 80 Betrieb Liquiline System CA80HA Setup exportieren Das Exportieren eines Setups bringt Ihnen u. a. diese Vorteile: • Export im xml-Format mit Stylesheet zur formatierten Darstellung in einer xml-fähigen Anwendung wie z. B. Microsoft Internet Explorer • Einlesen der Daten (Drag&Drop der xml-Datei in ein Browserfenster) Die SD-Karte in den Kartenleser des Controllers schieben.
  • Seite 81 Liquiline System CA80HA Betrieb Funktion Freischaltcode beginnt mit EtherNet/IP 0B9... PROFINET 0B7... Kühlung 0F1... Störgrößenaufschaltung 220... Chemoclean Plus 25... Probenvorlage 20... Messkanäle 28... Formel 321... Via Ethernetbuchse des BASE2-Moduls, für Ausführungen ohne Ethernet-Feldbus Verfügbarkeit abhängig vom Messparameter Mathematikfunktion Passwort ändern Sie können die Bedientasten mit einem Passwort sperren (Kontextmenü...
  • Seite 82 Betrieb Liquiline System CA80HA Menü/Setup/Analysator Funktion Optionen Info Bereichsumschaltung Auswahl Automatisch • Automatisch • Keine Auswahlmöglichkeiten für Messbe- • Manuell reich • Gerät verwendet alle verfügbaren Bereiche Werkseinstellung Manuell Manuell Messbereich aus einer Liste auswählbar Messbereich Bereichsumschaltung = Automatisch Keine Auswahlmöglichkeit Bereichsumschaltung = Manuell Die Auswahlmöglichkeiten hängen von der bestellten Geräteausführung ab.
  • Seite 83 Liquiline System CA80HA Betrieb 10.3.1 Erweitertes Setup Messwert Menü/Setup/Analysator/Erweitertes Setup/Messwert Funktion Optionen Info Hauptmesswert Auswahl • CaCO3 • Ca Werkseinstellung CaCO3 Einheit Auswahl • mg/l • µg/l • ppm • ppb Werkseinstellung mg/l Format Hauptmessw. Auswahl • # • #.# •...
  • Seite 84 Betrieb Liquiline System CA80HA Signale Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Signal für Probenanforderung Vorlaufzeit SPX Auswahl Im Automatikmodus startet jede Messung erst 0,00 ... 30,00 (mm:ss) nach Ablauf der Vorlaufzeit. Das Signal für Probenanforderung ist ab Beginn der Vorlauf- Werkseinstellung zeit bis zum Ende der festgelegten Dauer aktiv.
  • Seite 85 Liquiline System CA80HA Betrieb Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Spritzen Funktion Optionen Info Alarmgrenzen Diag. code 732 Verbleibende Betriebsstunden Auswahl Für jede Spritze ist eine Alarmgrenze einstell- 1 ... 60 d bar: • Spritze 2 Werkseinstellung • Spritze 3 • Spritze 7 Flaschen Sie können die Füllstände aller Flaschen überwachen lassen.
  • Seite 86 Betrieb Liquiline System CA80HA Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Flaschen Funktion Optionen Info Reiniger C 1 ... 20 % Werkseinstellung Reagenz RK 1 ... 40 % Werkseinstellung 10 % Standard S1 1 ... 20 % Werkseinstellung Alarmgrenzen Diag. code 727 Alarmgrenzen dienen der unmittelbaren Aus- lösung von Wartungsarbeiten.
  • Seite 87 Liquiline System CA80HA Betrieb Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Flaschen Funktion Optionen Info Alarmgrenzen Diag. code 727 Reiniger C 1 ... 7 d Werkseinstellung Reagenz RK 1 ... 7 d Werkseinstellung Standard S1 1 ... 7 d Werkseinstellung Absorptionskurvenaufzeichnung Menü/Setup/Analysator/Erweitertes Setup/Diagnoseeinstellungen/Absorptionskurvenaufzeichnung Funktion Optionen Info...
  • Seite 88 Betrieb Liquiline System CA80HA 10.3.2 Messung Menü/Setup/Analysator/Messung Funktion Optionen Info Startbedingung Auswahl Sofort: Der Analysator startet direkt mit dem • Sofort Messablauf, nachdem in den Automatik- • Datum/Zeit Modus gewechselt wurde. • Kontinuierlich Datum/Zeit: Der Analysator startet mit dem Messablauf zum eingestellten Datum/Uhrzeit.
  • Seite 89 Liquiline System CA80HA Betrieb Menü/Setup/Analysator/Kalibrierung Funktion Optionen Info Kalibrierintervall 0-01 ... 90-00 (DD-hh) Einstellen des Zeitintervalls der Kalibrierung/ Justage. Werkseinstellung 03-00 DD-hh Nächste Kalibrierung nur lesen Modus = Automatik Nullpunkt nur lesen Kalibrierfaktor nur lesen Verhältnis der gemessenen zu der vorgegebe- nen Konzentration des Kalibrierstandards.
  • Seite 90 Betrieb Liquiline System CA80HA 10.4 Probenvorbereitung Das dargestellte Menü ist abhängig von der angeschlossenen Probenvorbereitung. Der Menü- punkt erscheint nicht, wenn ein Analysator Liquiline System CA80 ohne Probenvorlage ange- schlossen ist. Das Liquiline System CAT860 kann nur mit einem Liquiline System CA80 Einkanalgerät betrieben werden.
  • Seite 91 Liquiline System CA80HA Betrieb Menü/Setup/Probenvorbereitung/Installationsart = Andere/Probenvorbereitung 1 ... 2 Funktion Optionen Info Förderpause Auswahl 20 ... 50 s Werkseinstellung 30 s CAT820 und CAT860 Druckluftreinigung Nur CAT820 Auswahl Einstellungen für eine Probenvorbereitung mit oder ohne Druckluft • Vorhanden Druckluftreinigung.
  • Seite 92 Betrieb Liquiline System CA80HA Menü/Setup/Probenvorbereitung/Installationsart = Andere/Probenvorbereitung 1 ... 2 Funktion Optionen Info Grenzwert Filterwechsel Funktion Auswahl • Ein • Aus Werkseinstellung Warngrenze Auswahl Diag. code 729 01-00 ... 99-00 (DD-HH) Werkseinstellung 60-00 Grenzwert Schlauchwechsel Funktion Auswahl • Ein • Aus...
  • Seite 93 Liquiline System CA80HA Betrieb Menü/Setup/Probenvorbereitung/Installationsart = Druckrohrprobenahme/Probenvorbereitung 1 ... 2 Funktion Optionen Info Reinigungsventil = Vorhanden Auswahl Reinigungsdauer der automatischen Wasser- oder Reinigungsdauer 10 ... 30 s Druckluftreinigung Werkseinstellung 10 s Reinigungsventil = Vorhanden Auswahl Verwerfzeit nach erfolgter Reinigung. Wird Was- Verwerfzeit 0 ...
  • Seite 94 Betrieb Liquiline System CA80HA 10.5 Stromeingänge Der Eingang kann beispielsweise als Datenquelle für Grenzwertgeber und Logbücher genutzt werden. Außerdem können externe Werte als Sollwerte für Regler verfügbar gemacht werden. Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info ‣ Funktion Auswahl Den gleichen Strombereich wie in der •...
  • Seite 95 Liquiline System CA80HA Betrieb 10.6 Binäre Ein- und Ausgänge Hardware-Optionen, beispielsweise Modul DIO mit je 2 digitalen Ein- und Ausgängen oder Feldbusmodul 485DP/485MB ermöglichen: • Über ein digitales Eingangssignal • Messbereichsumschaltung für Leitfähigkeit (Upgradecode notwendig, →  80) • Umschaltung zwischen verschiedenen Kalibrierdatensätzen bei optischen Sensoren •...
  • Seite 96 Betrieb Liquiline System CA80HA 10.6.1 Anwendungsbeispiele Chlorregelung mit Störgrößenaufschaltung CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  62 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO...
  • Seite 97 Liquiline System CA80HA Betrieb In der Software einen Regler konfigurieren und als Quelle den Binäreingang (z. B.Binäreingang 1) wählen, an dem der Näherungsschalter angeschlossen ist. (Menü/Zusatzfunktionen/Regler/Regler 1/Quelle Reglerfreigabe = Binäreingang 1) Signaltyp: Für den gewählten Eingang die Werkseinstellung wählen (Statisches Sig- nal).
  • Seite 98 Betrieb Liquiline System CA80HA CA80 als Reinigungs-Master für angeschlossene Sensoren (optional) Dig.in CA80 CA80 CA80 A0029241  63 Beispiel für eine zentrale Reinigungskontrolle Externer Reinigungs-Trigger am binären Eingang Weitergabe des externen Holds über Binärausgang an andere Messgeräte ohne angeschlossene Reini- gungen Weitergabe des Reinigungstriggers über Binärausgang an andere Messstellen mit eigener Reinigung...
  • Seite 99 Liquiline System CA80HA Betrieb Folgende Informationen werden an den Binäreingängen verarbeitet oder an den Binärausgän- gen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitäten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entsprechen den Einstellungen im Setup.
  • Seite 100 Betrieb Liquiline System CA80HA täten zuerst ausgeführt, und die Messung folgt unmittelbar danach. Ggf. das Signal Messung aktiv mit einem Binärausgang verbinden, um zu erkennen, wann die Messung tatsächlich beginnt. Wenn Sie nach dem Ende der ersten Messung keine weiteren Messungen wünschen, müssen Sie das Signal für Prozesszugang bereits während der laufenden Messung wieder...
  • Seite 101 Liquiline System CA80HA Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Signaltyp Auswahl Statisches Signal Funktion Auswahl Analysator Zuweisungen Auswahl Hier wählen, welche Binärausgänge den Sys- Messung aktiv SP1 temzustand einer aktuell laufenden Messung Funktion = Analysator ausgeben. Bei Zweikanalgeräten wird auch Messung aktiv SP2 angezeigt x:y = Slot-Nr.
  • Seite 102 Betrieb Liquiline System CA80HA Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Signaltyp Auswahl Statisches Signal Funktion Auswahl Analysator Zuweisungen Auswahl Hier wählen, welche Binärausgänge den Sys- Probe benötigt SP1 temzustand einer aktuell laufenden Messung Funktion = Analysator ausgeben. Bei Zweikanalgeräten wird auch Probe benö- tigt SP2 angezeigt x:y = Slot-Nr.
  • Seite 103 Liquiline System CA80HA Betrieb Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Signaltyp = Statisches Signal Signalpegel Auswahl Legt fest, welche Eingangssignalpegel z. B. die • Low Messbereichsumschaltung oder eine Reinigung • High auslösen sollen. Werkseinstellung High Eingangssignale zwischen 0 und 5 V DC...
  • Seite 104 Betrieb Liquiline System CA80HA Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Eingangsgröße Auswahl Frequenz • Frequenz Anzeige im Messbild in Hz • Parameter Parameter • Durchfluss Sie legen anschließend Namen und Einheit des Werkseinstellung Parameters fest und so wird dieser im Messbild Frequenz angezeigt.
  • Seite 105 Liquiline System CA80HA Betrieb 10.6.3 Konfiguration binärer Ausgänge Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Ein-/Ausschalten des Ausgangs • Aus • Ein Werkseinstellung ‣ Signaltyp Auswahl Den Signaltyp wählen. • Statisches Signal Statisches Signal • PFM Vergleichbar einem Relais: Ausgabe eines...
  • Seite 106 Betrieb Liquiline System CA80HA Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = Statisches Signal Funktion Auswahl Quelle für den auszugebenden Schaltzustand • Keine Von Ihrer Auswahl hängen die nachfolgenden • Grenzwertgeber Funktionen ab. • Diagnosemeldung Funktion = Keine schaltet die Funktion aus. Es •...
  • Seite 107 Liquiline System CA80HA Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info ‣ Messwert Format Auswahl Die Anzahl der Nachkommastellen bestim- • # men. • #.# • #.## • #.### Werkseinstellung #.## Endress+Hauser...
  • Seite 108 Betrieb Liquiline System CA80HA Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Datenquelle Auswahl Quelle, deren Wert als Frequenz über den binä- • Keine ren Ausgang ausgegeben werden soll. • Sensoreingänge • Binäreingänge • Regler • Feldbussignale • Mathefunktionen Werkseinstellung Keine ‣ Messwert Auswahl Den Messwert wählen, der als Frequenz...
  • Seite 109 Liquiline System CA80HA Betrieb 10.7 Signalausgänge 10.7.1 Stromausgänge Liquiline System CA80 hat standardmäßig 2 analoge Stromausgänge. Mit Erweiterungsmodulen können Sie zusätzliche Stromausgänge konfigurieren. Stromausgangsbereich einstellen ‣ Menü/Setup/Allgemeine Einstellungen: 0..20 mA oder 4..20 mA. Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info Stromausgang Auswahl Ein- und Ausschalten der Ausgabe einer Größe...
  • Seite 110 Betrieb Liquiline System CA80HA Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info Verhalten bei Hold Auswahl Wert einfrieren (für Sensoren) • Wert einfrieren Das Gerät hält den letzten Stromwert. • Festwert Festwert • Ignorieren Sie definieren einen festen Stromwert, der am Werkseinstellung Ausgang ausgegeben wird.
  • Seite 111 Liquiline System CA80HA Betrieb Datenquelle Messwert Desinfektion Auswahl • Temperatur • Sensorstrom • Konzentration Auswahl • Temperatur • pH • Ammonium • Nitrat • Kalium • Chlorid TU/TS Auswahl • Temperatur • Trübung g/l (nur TU/TS) • Trübung FNU (nur TU/TS) •...
  • Seite 112 Betrieb Liquiline System CA80HA Aktor einen Prozess in beide Richtungen beeinflusst. Das Gerät teilt dazu die bipolare Stell- größe y in 2 unipolare Stellgrößen y+ und y- auf. Für die Ausgabe auf modulierte Relais stehen nur die beiden unipolaren Stellgrößenanteile zur Auswahl.
  • Seite 113 Liquiline System CA80HA Betrieb Zustand eines Grenzwertgebers ausgeben Funktion = Grenzwertgeber Funktion Optionen Info Datenquelle Auswahl Den Grenzwertgeber wählen, über den der Grenzwertgeber 1 ... 8 Zustand des Relais ausgegeben werden soll. Werkseinstellung Die Parametrierung der Grenzwertgeber erfolgt Keine im Menü: Setup/Zusatzfunktionen/Grenzwertgeber.
  • Seite 114 Betrieb Liquiline System CA80HA 1. PWM (Pulsweitenmodulation): Innerhalb einer Periode T (T=t ) wird das Tastverhältnis variiert. Die Periodendauer bleibt dabei konstant. y = t / T 10 % 50 % 100 % 1 "High" 0 "Low"  64 Typische Anwendung: Magnetventil 2.
  • Seite 115 Liquiline System CA80HA Betrieb Funktion = Regler Funktion Optionen Info Stellgrößentyp Auswahl Hier wird festgelegt, von welchem Teil des Reg- • Kein lers das Relais gespeist werden soll. Unipo- • Unipolar(-) lar(+) ist der Teil der Stellgröße, die der Regler •...
  • Seite 116 Betrieb Liquiline System CA80HA Die individuelle Zuordnung einer Meldung zum Relaisausgang treffen Sie an 2 Stellen im Menü: • Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Diagnoseeinstellungen/ Diagnoseverhalten (gerätebezogene Meldungen) • Menü/Setup/Eingänge/<Sensor>/Erweitertes Setup/Diagnoseeinstellungen/Diagnose- verhalten (sensorbezogene Meldungen) Bevor Sie in Diagnoseverhalten einer speziellen Meldung den Relaisausgang zuweisen können, müssen Sie Ausgänge/Relais x:y oder /Alarmrelais/Funktion = Diagnosemel-...
  • Seite 117 Liquiline System CA80HA Betrieb Zustand einer Reinigungsfunktion ausgeben Funktion = Reinigung(für Sensoren) Funktion Optionen Info Zuweisungen Auswahl An dieser Stelle können Sie festlegen wie eine • Keine Reinigungsfunktion für das Relais angezeigt • abhängig von Art der Reini- werden soll.
  • Seite 118 Betrieb Liquiline System CA80HA 10.7.3 PROFIBUS DP und PROFINET Gerätevariablen (Gerät → PROFIBUS/PROFINET) Hier bestimmen Sie, welche Prozesswerte auf die PROFIBUS-Funktionsblöcke gemappt wer- den sollen und somit zur Übertragung über die PROFIBUS-Kommunikation zur Verfügung ste- hen. Maximal können Sie 16 Gerätevariablen (AI-Blöcke) definieren.
  • Seite 119 Liquiline System CA80HA Betrieb Den Messwert wählen, der ausgegeben werden soll. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  110 Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...
  • Seite 120 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info ‣ Datenquelle Auswahl Den Ein- oder Ausgang bestimmen, der die • Keine Datenquelle für den Grenzwertgeber sein • Sensoreingänge soll. • Binäreingänge Welche Datenquellen Ihnen angeboten wer- • Regler den, hängt von Ihrer Geräteausführung ab.
  • Seite 121 Liquiline System CA80HA Betrieb Datenquelle Messwert Auswahl • Temperatur • pH • Ammonium • Nitrat • Kalium • Chlorid TU/TS Auswahl • Temperatur • Trübung g/l (nur TU/TS) • Trübung FNU (nur TU/TS) • Trübung Formazin (nur TU) • Trübung Feststoff...
  • Seite 122 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Reinigungsprogramm Auswahl Hier auswählen, welche Reinigungsinstanz gest- • Kein artet werden soll, wenn der Grenzwertgeber • Reinigung 1 ... 4 aktiv wird. Werkseinstellung Kein Funktion Auswahl Aktivieren/deaktivieren des Grenzwertgebers •...
  • Seite 123 Liquiline System CA80HA Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Bereichsanfang Einstellungen abhängig vom Betriebsmodus = Bereichsüberwachung Messwert außerhalb oder Bereichsüberwachung inner- Bereichsende halb A0028524  67 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzöge- rung) Bereichsende...
  • Seite 124 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Einschaltverzögerung 0 ... 9999 s Synonyme: Anzugs- und Abfallverzögerung Betriebsmodus ≠ Änderungsrate Werkseinstellung Ausschaltverzögerung Betriebsmodus ≠ Änderungsrate Delta Wert Einstellungen abhängig vom Betriebsmodus = Änderungsrate Messwert Bei dieser Art wird die Steigung des Messwerts (MV) überwacht.
  • Seite 125 Liquiline System CA80HA Betrieb A0041544  70 Signalverlauf eines Zeitgebers Zeitachse Signalpegel (1 = ein, 0 = aus) Periode Signaldauer Startzeitpunkt (Startdatum, Startzeit) Menü/Setup/Zusatzfunktionen/Zeitgeber/ Zeitgeber 1 ... 8 Funktion Optionen Info Funktion Auswahl Ein-, Ausschalten der Funktion • Ein • Aus Werkseinstellung ‣...
  • Seite 126 Betrieb Liquiline System CA80HA Beispiel 1: Zeitabhängiger Sollwert für eine Temperaturregelung Täglich soll die Temperatur ab 8 Uhr auf 21 °C steigen, ab 12 Uhr dann für 5 Stunden auf 23 °C. Ab 17 Uhr soll die Temperatur wieder auf 18 °C zurück geregelt werden. Dafür werden zwei Zeitgeber definiert, die in einer mathematischen Funktion MF1: Formel verwendet werden.
  • Seite 127 Liquiline System CA80HA Betrieb Erklärung: NUM wandelt den logischen Wert in einen numerischen Wert um und erlaubt so die Multiplikation. • 3*NUM(A) ergibt von 8 bis 17 Uhr den Wert 3.0, außerhalb dieser Zeit 0.0. • 2*NUM(B) ergibt von 12 bis 17 Uhr den Wert 2.0, außerhalb dieser Zeit 0.0.
  • Seite 128 Betrieb Liquiline System CA80HA 10.8.3 Regler Reglerstruktur in Laplace-Darstellung A0015007  72 Blockschaltbild der Reglerstruktur Neutrale Zone Integraler Anteil Ausgangsbegrenzung Differentieller Anteil Verstärkung (P-Anteil) αT Dämpfungszeitkonstante mit α = 0 ... 1 Nachstellzeit (I-Anteil) Regeldifferenz Vorhaltzeit (D-Anteil) Sollwert Zeitkonstante für die Sollwertdämpfung Regelgröße...
  • Seite 129 Liquiline System CA80HA Betrieb Parametrierung Zur Parametrierung eines Reglers folgende Entscheidungen treffen: • (1) Welchem Prozesstyp kann Ihr Prozess zugeordnet werden? → Prozesstyp • (2) Soll die Messgröße (Regelgröße) in eine oder in beide Richtungen beeinflussbar sein? Einseitiger oder zweiseitiger Regler, → Reglertyp •...
  • Seite 130 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Name Freitext Dem Regler einen Namen geben, um ihn anschließend zu identifizieren. Quelle Reglerfreigabe Auswahl In Verbindung mit dem Modul DIO können Sie • Keine ein binäres Eingangssignal, z. B. von einem •...
  • Seite 131 Liquiline System CA80HA Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Reglertyp Auswahl Je nachdem, welche Aktorik Sie angeschlossen • PID 1-seitig haben, beeinflussen Sie den Prozess nur in eine • PID 2-seitig Richtung (z. B. Heizen) oder in beide Richtun- gen (z. B.
  • Seite 132 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Mess- • Direkt wert beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z. B. Heizen) Werkseinstellung →...
  • Seite 133 Liquiline System CA80HA Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,0 ... 999,9 s Zeitkonstante für das Sollwertdämpfungsfilter Parametriertiefe = Erweitert Werkseinstellung 2,0 s  Störgröße optional, Freischaltcode notwendig Bei Regelungen "am fließenden Medium" (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich.
  • Seite 134 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Funktion Auswahl Auswahl multiplikative oder additive Störgrö- • Aus ßenaufschaltung • Multiplikativ • Additiv Werkseinstellung ‣ Datenquelle Auswahl Den Eingang bestimmen, der die Daten- • Keine quelle für die Störgröße sein soll.
  • Seite 135 Liquiline System CA80HA Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Parameter Der PID-Regler von Liquiline wurde in der seriellen Strukturform implementiert, d. h. er hat die Parameter: • Nachstellzeit T • Vorhaltzeit T • Proportionalbereich X Parametriertiefe = Erweitert: Zusätzlich können Sie parametrieren •...
  • Seite 136 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integra- 20,0 s torhemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...
  • Seite 137 Liquiline System CA80HA Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Einstellbereich und Werksein- Toleranzband um den Sollwert, das kleine stellung je nach Datenquelle Schwingungen um den Sollwert bei zweiseiti- gen Regelungen verhindert. XN Low Einstellbereich und Werksein- für x < w (Regelgröße < Sollwert)
  • Seite 138 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Ausnahmeverhalten Hold=Messwert ist nicht mehr vertrauenswür- Stellgröße Auswahl Wie soll der Regler auf einen nicht mehr ver- • Einfrieren trauenswürdigen Messwert reagieren? • Festwert Einfrieren Werkseinstellung Stellgröße wird auf aktuellem Wert gehalten...
  • Seite 139 Liquiline System CA80HA Betrieb Reinigungstyp auswählen Menü/Setup/Zusatzfunktionen/Reinigung: Ein Reinigungsprogramm auswählen.  Insgesamt können Sie 4 verschiedene Reinigungen konfigurieren, die Sie individuell den Eingängen zuordnen können. Reinigungstyp: Für jedes Programm entscheiden, welche Art der Reinigung ausgeführt werden soll. Standardreinigung Eine Standardreinigung ist beispielsweise die Reinigung eines Sensors mit Druckluft wie beim ionenselektiven Sensor CAS40D (Anschluss der Reinigungseinheit für CAS40D→...
  • Seite 140 Betrieb Liquiline System CA80HA Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10 zur Reinigung von pH-Glassenso- ren. (Anschluss CYR10 →  41) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/ChemoCleanPlus Setup Funktion Optionen Info Reinigungsphasen Setup Tabelle zur Erstellung eines Sie definieren eine Anzahl von max. 30 Pro-...
  • Seite 141 Liquiline System CA80HA Betrieb Programmbeispiel: Regelmäßige Reinigung mit Wasser und 2 Reinigungsmitteln Endschalter Dauer [s] Armatur Wasser Reiniger 1 Reiniger 2 CPA87x ES1 1 ES2 1 ES1 0 ES2 0 Die pneumatische Wechselarmatur, beispielsweise CPA87x, wird über ein Zweiwegeventil mit Druckluft angesteuert.
  • Seite 142 Betrieb Liquiline System CA80HA Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info ‣ Reinigungszyklus Auswahl Wählen zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder • Intervall gestartet wird und einem frei gestaltbaren • Wochenprogramm Wochenprogramm. Werkseinstellung...
  • Seite 143 Liquiline System CA80HA Betrieb Weitere Einstellungen und manuelle Reinigungen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info Startsignal Auswahl Zusätzlich zu einer zyklischen Reinigung kön- • Kein nen Sie ein Eingangssignal verwenden, um • Feldbussignale eine ereignisgesteuerte Reinigung zu starten. • Signale digitaler oder analo- ‣...
  • Seite 144 Betrieb Liquiline System CA80HA Voraussetzung für die Bildung einer Differenz ist, dass Sie 2 Messwerte gleicher Maßeinheit verwenden. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Differenz Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Auswahl ist abhängig von Die Sensoren und deren Messgrößen wählen,...
  • Seite 145 Liquiline System CA80HA Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Redundanz Funktion Optionen Info Abweichungskontrolle Auswahl Sie können die Redundanz überwachen lassen. • Aus Einen absoluten Grenzwert vorgeben, der nicht • Ein überschritten werden darf. Werkseinstellung Abweichungslimit abhängig vom gewählten Messwert...
  • Seite 146 Betrieb Liquiline System CA80HA Entgaste Leitfähigkeit Aus der Luft stammendes Kohlendioxid kann zur Leitfähigkeit eines Mediums beitragen. Die entgaste Leitfähigkeit ist die Leitfähigkeit des Mediums ohne den kohlendioxidverursachten Anteil. Vorteile der Anwendung der entgasten Leitfähigkeit am Beispiel Kraftwerk: • Die durch Korrosionsprodukte oder Verunreinigungen im Speisewasser verursachte Leitfä- higkeit wird bereits beim Anfahren der Turbine erfasst.
  • Seite 147 Liquiline System CA80HA Betrieb Differenzleitfähigkeit Die Subtraktion von 2 Leitfähigkeitswerten können Sie z. B. beim Ionenaustauscher nutzen, um dessen Wirkungsgrad zu überwachen. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Differenzleitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein...
  • Seite 148 Betrieb Liquiline System CA80HA Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingungen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kessel- speisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = pH Berechnung über Leitfä- higkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion...
  • Seite 149 Liquiline System CA80HA Betrieb Symbol Operation Typ der Operanden Typ des Ergebnisses Beispiel Addition Numerisch Numerisch Subtraktion Numerisch Numerisch 100-B Multiplikation Numerisch Numerisch Division Numerisch Numerisch B/100 Potenz Numerisch Numerisch ² Quadrat Numerisch Numerisch A² ³ Dritte Potenz Numerisch Numerisch B³...
  • Seite 150 Betrieb Liquiline System CA80HA Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 8/Funktion = Formel Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Quelle A ... C Auswahl Als Quellen für Messwerte können Sie alle Sen- Quelle wählen soreingänge, binäre und analoge Eingänge,...
  • Seite 151 Liquiline System CA80HA Betrieb Beispiel: 2-Punkt-Chlorregler mit Volumenstromüberwachung Ein Relaisausgang steuert eine Dosierpumpe an. Die Pumpe soll einschalten, wenn folgende 3 Bedingungen erfüllt sind: • (1) Durchfluss ist vorhanden • (2) Volumenstrom ist oberhalb eines definierten Werts • (3) Chlorkonzentration sinkt unter einen definierten Wert Binäres Eingangssignal von einem Grenzschalter "INS"...
  • Seite 152 Betrieb Liquiline System CA80HA Ein Diagnosemodul hat folgende Eigenschaften: • Die speisende Quelle ist parametrierbar wie ein Binärausgang (Relais, Digitaler Ausgang). • Sie können wählen, ob die Diagnosemeldung beim High- oder beim Low-Pegel abgesetzt werden soll. • Sie entscheiden, welcher Fehlerkategorie (Namur-Klasse) die Meldung zugeordnet werden soll.
  • Seite 153 Liquiline System CA80HA Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Der Analysator überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnosemel- dung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.
  • Seite 154 Diagnose und Störungsbehebung Liquiline System CA80HA Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen ‣ Kalibrierung / Justage misslun- Kalibrierung wiederholen Keine Reagenzien / Probe Füllstände prüfen Schläuche der Reagenzien prüfen Probe prüfen Alle Verbinder prüfen und ggf. nachziehen. Küvette verschmutzt Kalibrierung mit Standard durchführen...
  • Seite 155 Die Messfunktionalität ist noch gegeben. Akut ist keine Maßnahme notwendig. Aber mit einer Wartung verhindern Sie eine künftig mögliche Fehlfunktion. • Meldungstext Wenn Sie den Endress+Hauser Service kontaktieren, nur die Meldungsnummer angeben. Da Sie die Zuordnung zu einer Fehlerkategorie individuell ändern können, ist diese Infor- mation für den Service nicht verwertbar.
  • Seite 156 Diagnose und Störungsbehebung Liquiline System CA80HA Beispiel Sie erhalten am Display die Diagnosemeldung 531 Logbuch ist voll. Sie wollen diese so anpassen, damit kein Fehler am Display angezeigt wird. Für analysatorspezifische Diagnsemeldungen wählen: Menü/Setup/Analysator/Erwei- tertes Setup/Diagnoseeinstellungen/Diagnoseverhalten und für sensorbedingte Mel- dungen: Menü/Setup/Eingänge/<Sensor>/Erweitertes Setup/...
  • Seite 157 Liquiline System CA80HA Diagnose und Störungsbehebung Menü/Setup/../Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info Statussignal Auswahl Die Einteilung in Fehlerkategorien erfolgt ent- • Wartung (M) sprechend NAMUR NE 107. • außerhalb der Spezifikation Entscheiden, ob Sie eine Statussignalzuord- nung für Ihre Anwendung ändern wollen.
  • Seite 158 Diagnose und Störungsbehebung Liquiline System CA80HA Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Firmware Fehler Interner Gerätefehler Software-Update durchführen. Firmware inkomp. Endress+Hauser Service kontaktieren. Firmware Fehler Backplane austauschen (Endress+Hauser Service). Elektronikmodul Elektronikmodul defekt Modul austauschen. Endress+Hauser Service kontaktieren. Modulverbindung Elektronikmodul hat keine Kommunikation Modul prüfen, ggf.
  • Seite 159 Liquiline System CA80HA Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Ventilator defekt Ventilator defekt Ventilator austauschen. Endress+Hauser Service kontaktieren. Pumpenschlauch Warn. Betriebszeit Pumpenschlauch in Kürze erreicht Anzeige unter Menü/Diagnose/Info Laufzeiten/ Schlauchalter Austausch einplanen. Nach Austausch die Betriebszeit zurückset- zen unter Menü/Diagnose/Info Laufzei- ten.
  • Seite 160 Messwerttelegramme bleiben aus Sensoranschluss prüfen. Sensor prüfen, ggf. austauschen. Temperatursensor Temperatursensor defekt in Reaktor, Küvette oder Probenvorheizung ‣ Endress+Hauser Service kontaktieren und ange- zeigte Nummer nennen. Ventil-Fehlfunktion Angezeigtes Ventil defekt ‣ Endress+Hauser Service kontaktieren und ange- zeigte Nummer nennen. Temp. Heizung niedrig Solltemperatur Proben-Vorheizung nicht erreicht Sicherung prüfen.
  • Seite 161 Liquiline System CA80HA Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen SD-Karte (80%) SD-Karte zu 80% gefüllt SD-Karte durch leere ersetzen. SD-Karte leeren. Logbucheigenschaften auf Ringpuffer stel- len (Setup/Allgemeine Einstellungen/ Logbücher). SD-Karte (100%) SD-Karte zu 100% gefüllt. Schreiben nicht mehr möglich.
  • Seite 162 Diagnose und Störungsbehebung Liquiline System CA80HA Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Param. speichern fehl. Speichern der Parametrierung fehlgeschlagen ‣ Wiederholen. Parameter laden ok Laden der Parametrierung erfolgreich Parameter laden fehl. Laden der Parametrierung fehlgeschlagen ‣ Wiederholen. Parameter laden abbr. Laden der Parametrierung abgebrochen Parameter löschen ok...
  • Seite 163 Liquiline System CA80HA Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Flüssigkeiten Warnung Verbrauchsflüssigkeiten Warnung Es kann noch gemessen werden. Mögliche Gründe • Füllstand einer oder mehrerer Flüssigkeiten ist niedrig • Haltbarkeit einer oder mehrerer Flüssigkeiten ist nahezu überschritten. ‣...
  • Seite 164 Diagnose und Störungsbehebung Liquiline System CA80HA Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kein Zufluss Zufluss während des Ansaugens gestört • Saugleitung verstopft oder undicht • Kein Probenzufluss Saugleitung und Saugkopf prüfen. Probenzufluss prüfen. Regler Regelgröße Reglereingangswarnung Status der Reglergröße ist ungleich gut ‣...
  • Seite 165 Liquiline System CA80HA Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Stromeingang > 20 mA Stromausgangsbereich überschritten Stromeingang < 4 mA Stromausgangsbereich unterschritten Diagnose quittiert Die im Messbild angezeigte Meldung wurde vom Benutzer quittiert. Geräteneustart Gerätereset PFM/PWM überschrit- Pulsfrequenzmodulation: Ausgangssignal über-/ unterschritten.
  • Seite 166 Diagnose und Störungsbehebung Liquiline System CA80HA Folgende Meldungen werden direkt beim Einstieg in das Menü angezeigt: • Wichtigste Meldung Aufgezeichnete Diagnosemeldung mit der höchsten Wichtigkeitseinstufung • Abgefallene Meldung Diagnosemeldung, deren Ursache zuletzt weggefallen ist. Die Beschreibung aller anderen Funktionen im Diagnosemenü finden Sie in den nachfolgen- den Kapiteln.
  • Seite 167 Liquiline System CA80HA Diagnose und Störungsbehebung Logbuch Sichtbar in Max. Ein- Abschalt- Logbuch Einträge Exportier- träge löschbar löschbar Datenlogbuch für Senso- Datenlogbücher 150 000 ren (optional) Debuglogbuch Debugereignisse 1000 Nein (nur über speziellen Ser- vice-Freischaltcode erreichbar) Angabe in Klammern bedeutet: abhängig vom Gesamtlogbuch ausreichend für 1 Jahr Betrieb bei üblichem Messintervall...
  • Seite 168 Diagnose und Störungsbehebung Liquiline System CA80HA DIAG/Logbücher Funktion Optionen Info Diagnoseereignisse Chronologische Auflistung der Diagnoseereig- nisse Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte • Gehe zu Datum Zeitposition in der Liste "anspringen", um lan-...
  • Seite 169 Liquiline System CA80HA Diagnose und Störungsbehebung 126.00 126.00 34.00 34.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 12.00 6.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 A0016688  75 Gleichzeitige Anzeige von 2 Graphen, der obere ist ausgewählt...
  • Seite 170 Diagnose und Störungsbehebung Liquiline System CA80HA DIAG/Logbücher Funktion Optionen Info Analysator Datenlogbücher Datenlogbücher für die Daten der nasschemi- schen Analysatoren Datenlogbuch SP1 Datenquelle nur lesen Anzeige des Messkanals Messparameter nur lesen Anzeige des aufgezeichneten Messparameters Einheit nur lesen Anzeige der Einheit...
  • Seite 171 Liquiline System CA80HA Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Plottingfenster Einstellung Sie können hier Anfangs- und Endzeitpunkt der grafisch darzustellenden Logbucheinträge festlegen. Plotter Anfang Auswahl • Erster Eintrag: Legt als Anfangszeitpunkt • Erster Eintrag den ersten im Logbuch gespeicherten Ein- •...
  • Seite 172 Diagnose und Störungsbehebung Liquiline System CA80HA DIAG/Logbücher Funktion Optionen Info Alle Einträge löschen Aktion Sie können hiermit alle Datenlogbuch-Einträge löschen. Logbücher speichern ‣ Dateiformat Auswahl Das Logbuch im gewünschten Dateiformat • CSV speichern. • FDM Sie können die gespeicherte CSV-Datei anschließend am PC z. B.
  • Seite 173 Liquiline System CA80HA Diagnose und Störungsbehebung DIAG/Systeminformationen Funktion Optionen Info Erw. orig. Bestellcode Nur lesen Vollständiger Bestellcode des Originalgeräts, wie er sich aus der Produktstruktur ergibt. Erw. akt. Bestellcode Nur lesen Durch Hardware-Änderungen geänderter, aktueller Code. Die- sen müssen Sie selbst eingeben.
  • Seite 174 Diagnose und Störungsbehebung Liquiline System CA80HA DIAG/Systeminformationen Funktion Optionen Info SD-Karte Nur lesen • Gesamtgröße • Verfügbarer Speicher Systemmodule Backplane Nur lesen Diese Informationen finden Sie • Beschreibung zu jedem verfügbaren Elektron- Base • Seriennummer ikmodul. Seriennummern und • Bestellcode Bestellcodes z. B.
  • Seite 175 Liquiline System CA80HA Diagnose und Störungsbehebung Welche Daten genau angezeigt werden, hängt vom Sensor ab. 11.12 Simulation Zu Testzwecken können Sie an Ein- und Ausgängen Werte simulieren: • Stromwerte an Stromausgängen • Messwerte an Eingängen • Öffnen oder Schließen eines Relaiskontaktes Lediglich aktuelle Werte werden simuliert.
  • Seite 176 Diagnose und Störungsbehebung Liquiline System CA80HA DIAG/Simulation Funktion Optionen Info Messeingänge Simulation eines Messwertes (nur für Senso- ren) Kanal : Parameter Menü gibt es so oft, wie Messeingänge vorhan- den sind. Simulation Auswahl Wenn Sie den Messwert simulieren, wird dies •...
  • Seite 177 Liquiline System CA80HA Diagnose und Störungsbehebung 11.13.2 Hilfsenergie DIAG/Gerätetest/Hilfsenergie Funktion Optionen Info Digitalvers. 1: 1,2V nur lesen Detaillierte Auflistung der Hilfsenergie.  Die tatsächlichen Werte können variie- Digitalvers. 2: 3,3V ren ohne dass eine Fehlfunktion vor- Analogvers.: 12,5V liegt. Sensorvers.: 24V Temperatur 11.14 Zurücksetzen...
  • Seite 178 Wartung Liquiline System CA80HA 11.16 Firmware-Historie Datum Version Änderungen in der Firmware Dokumentation 03/2022 01.12.00 Verbesserungen, u.a. BA01772C/07/../05.22 • Vorspülen mit Reagenzien nach einem Flaschenwechsel BA01245C/07/../08.22 • Texte der Diagnosen F361 und S360 verbessert • Messbereiche mit bis zu 2-Nachkommastellen angezeigt, je nach Messbereichsgrenzen •...
  • Seite 179 Liquiline System CA80HA Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Gefahren durch Druck, Temperatur und Kontamination vermeiden. ‣ Das Gerät spannungsfrei schalten, bevor Sie es öffnen. ‣ Schaltkontakte können von getrennten Stromkreisen versorgt sein. Auch diese Stromkreise spannungsfrei schalten, bevor Sie an den Anschlussklemmen arbeiten.
  • Seite 180 Wartung Liquiline System CA80HA Intervall Wartungsarbeit 12 Monate • (bei Bedarf) Schläuche ersetzen: Norprene, schwarz • Filtermatten ersetzen • O-Ring im Deckel des Probenvorlagegefäßes ersetzen 2 oder 4 Jahre Messintervall < 1 Stunde: Alle 2 Jahre Liquidmanager ersetzen Messintervall ≥ 1 Stunde:...
  • Seite 181 Liquiline System CA80HA Wartung Aktion auswählen: Manueller Modus  Das Gerät wechselt in den manuellen Modus. Warten Sie bis alle Aktionen beendet sind. Alternativ: Laufende Aktionen beenden unter: Menü/Betrieb/Manuelle Bedienung. 12.2.3 Reinigung VORSICHT Verletzungsgefahr durch austretende Reagenzien ‣ Bevor Sie einen Austausch vornehmen: Immer erst das System spülen.
  • Seite 182 Wartung Liquiline System CA80HA Menü/Betrieb /Wartung/Außerbetriebnahme/Probenvorlage/Probenvorlage lee- ren/Start wählen.  Das System wird automatisch mit Probe gespült und entleert. Dieser Vorgang dau- ert ca. 4 Minuten. Analysator mit Wasser spülen Alle Reagenzienflaschen öffnen und vorsichtig die Schläuche entfernen. Alle Flaschen öffnen, wenn Sie Spritzen oder Schläuche austauschen möchten.
  • Seite 183 Liquiline System CA80HA Wartung Lüfter des Kühlmoduls reinigen A0045403  76 Lüfter des Kühlmoduls (hinter dem Lüftungsgitter) Lüfter regelmäßig auf Verschmutzung prüfen. Bei stark partikelbelasteter Umgebung: Regelmäßig von außen absaugen. 12.2.4 Reagenzien ersetzen Flaschen entfernen Die Probenzufuhr stoppen. Falls noch nicht getan: Manuellen Modus einstellen.
  • Seite 184 Wartung Liquiline System CA80HA Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. Alle Flaschen auswählen, die Sie ersetzt haben und mit OK bestätigen. Bestätigung Flaschen eingesetzt wählen. Falls die Flaschenfüllstandsüberwachung aktiviert ist (Menü/Setup/Analysator/ Erweitertes Setup/Diagnoseeinstellungen/Flaschen), müssen Sie diese unter Menü/ Betrieb/Wartung/ Flaschenwechsel/Flaschen einsetzen/Füllstände zurücksetzen zurücksetzen.
  • Seite 185 Liquiline System CA80HA Wartung Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. Standard S1 auswählen und mit OK bestätigen. Bestätigung Flaschen eingesetzt wählen. Empfehlung: Anschließend eine manuelle Kalibrierung mit der Standardlösung durch- führen (Kalibrierfaktor bestimmen). Alternativ lassen sich Nullpunkt und Kalibrierfaktor auch in einem Vorgang bestimmen (Nullpunkt und Kalibrierfaktor bestimmen).
  • Seite 186 Wartung Liquiline System CA80HA A0045364  77 Ventilatorgitter an der Unterseite Beide Ventilatorgitter öffnen und entfernen.  Unter den Gittern befinden sich die Filtermatten. Die gebrauchten Filtermatten entfernen und durch neue aus dem Wartungskit ersetzen. Die Ventilatorgitter wieder anbringen. Betriebsstundenzähler für die Matten zurücksetzen: Menü/Betrieb/Betriebsstunden- zähler Filtermatten/Zurücksetzen.
  • Seite 187 Liquiline System CA80HA Wartung Spritze aufziehen wählen. Die Spritzenhalterung öffnen, indem Sie die beiden Rasthaken zusammendrücken und diese entfernen. Die Spritze gegen den Uhrzeigersinn drehen, um sie vom Liquidmanager zu entfernen. Das Adapterstück und die Spritze vom Spritzenantrieb abziehen. Dazu die Spritze am schwarzen Block am unteren Ende anfassen und diesen vom Metallstift ziehen.
  • Seite 188 Wartung Liquiline System CA80HA Den Analysator stromlos schalten. Die Spritzenhalterung öffnen, indem Sie die beiden Rasthaken zusammendrücken und diese entfernen. Die Spritze im Uhrzeigersinn drehen, um sie vom Liquidmanager zu entfernen. Das Adapterstück und die Spritze vom Spritzenantrieb abziehen. Dazu die Spritze am schwarzen Block am unteren Ende anfassen und diesen vom Metallstift ziehen.
  • Seite 189 Liquiline System CA80HA Wartung 12.3 Außerbetriebnahme VORSICHT Tätigkeiten bei laufendem Betrieb des Analysators Verletzungs- und Infektionsgefahr durch Medium! ‣ Bevor Schläuche gelöst werden: Sicherstellen, dass keine Aktion, wie z. B. Probe pumpen, läuft oder demnächst startet. ‣ Durch Schutzkleidung, -brille und -handschuhe oder andere geeignete Maßnahmen schüt- zen.
  • Seite 190 Reparatur Liquiline System CA80HA 12.3.3 System spülen Alle Reagenzienflaschen öffnen und vorsichtig die Schläuche entfernen. Alle Flaschen öffnen, wenn Sie Spritzen oder Schläuche austauschen möchten. Die Schlauchenden mit einem sauberen Papiertuch abtrocknen. Die Schlauchenden in ein leeres Becherglas stellen. Nachdem die Aktion beendet ist, Menü/Betrieb/Wartung/Außerbetriebnahme/Ana- lysator spülen wählen.
  • Seite 191 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣...
  • Seite 192 Zubehör Liquiline System CA80HA Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. 14.1 Gerätespezifisches Zubehör 14.1.1 Probenvorbereitung Liquiline System CAT810 • Druckrohrprobenahme und Mikrofiltration • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.endress.com/cat810) • Technische Information TI01138C/07/DE Liquiline System CAT820 •...
  • Seite 193 Liquiline System CA80HA Zubehör Standard • Spritzen, 2 x 2,5 ml und 4 x 10 ml, inklusive Adapter • Schläuche • Silikonfett, mittelviskos, Tube 2 g • Stopfen • Verschlusskappen • Filtermatten Optional • Zu-und Ablaufschläuche • Liquidmanager ohne Motor •...
  • Seite 194 Zubehör Liquiline System CA80HA 14.1.5 Sensoren pH-Glaselektroden Memosens CPS11E • pH-Sensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps11e Technische Information TI01493C Memosens CPS41E • pH-Sensor für die Prozesstechnik • Mit Keramikdiaphragma und KCl-Flüssigelektrolyt •...
  • Seite 195 Liquiline System CA80HA Zubehör Memosens CPS91E • pH-Sensor für stark verschmutzte Medien • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps91e Technische Information TI01497C Ceramax CPS341D • pH-Elektrode mit pH-empfindlichem Email • Für höchste Ansprüche an Messgenauigkeit, Druck, Temperatur, Sterilität und Lebensdauer •...
  • Seite 196 Zubehör Liquiline System CA80HA Memosens CPF82E • Redox-Sensor für Bergbauprozesse, industrielle Wasser- und Abwasserbehandlung • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cpf82e Technische Information TI01595C Induktiv messende Leitfähigkeitssensoren Indumax CLS50D • Hochbeständiger induktiver Leitfähigkeitssensor • Für Standard- und Ex-Anwendungen •...
  • Seite 197 Liquiline System CA80HA Zubehör Memosens COS22E • Hygienischer amperometrischer Sauerstoffsensor mit maximaler Messstabilität über meh- rere Sterilisationszyklen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos22e Technische Information TI01619C Chlordioxid- und Chlorsensoren Memosens CCS50D • Membranbedeckter amperometrischer Sensor für Chlordioxid •...
  • Seite 198 Zubehör Liquiline System CA80HA SAK- und Nitratsensoren Viomax CAS51D • SAK- und Nitratmessung in Trink- und Abwasser • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cas51d Technische Information TI00459C Trennschichtmessung Turbimax CUS71D • Eintauchsensor für Trennschichtmessung • Ultraschall-Interface-Sensor • Produktkonfigurator auf der Produktseite: www.endress.com/cus71d...
  • Seite 199 Liquiline System CA80HA Zubehör Nachrüstkits 71136999 Kit CSF48/CA80: Nachrüstung Service-Schnittstelle (CDI-Flanschstecker, Gegenmutter) 71111053 Kit Modul AOR: 2 x Relais, 2 x Analogausgang 0/4 ... 20 mA 71125375 Kit Modul 2R: 2 x Relais 71125376 Kit Modul 4R: 4 x Relais 71135632 Kit Modul 2AO: 2 x Analogausgang 0/4 ...
  • Seite 200 Technische Daten Liquiline System CA80HA Memosens-Datenkabel CYK11 • Verlängerungskabel für digitale Sensoren mit Memosens-Protokoll • Produktkonfigurator auf der Produktseite: www.endress.com/cyk11 Technische Information TI00118C Messkabel CYK81 • Unkonfektioniertes Kabel zur Verlängerung von Sensorkabeln (z. B. Memosens, CUS31/ CUS41) • 2 x 2 Adern, verdrillt mit Schirm und PVC-Mantel (2 x 2 x 0,5 mm + Schirm) •...
  • Seite 201 Liquiline System CA80HA Technische Daten 15.1.4 Eingangssignal Je nach Ausführung 2 x 0/4 ... 20 mA (optional), passiv, potenzialgetrennt 15.1.5 Stromeingang, passiv Spanne > 0 ... 20 mA Signal-Charakterisierung linear Innenwiderstand nichtlinear Prüfspannung 500 V 15.1.6 Kabelspezifikation (für optionale Sensoren mit Memosens-Technologie) Kabeltyp Memosens-Datenkabel CYK10 oder Sensorfestkabel, je mit Kabelendhülsen oder M12-Rund-...
  • Seite 202 Technische Daten Liquiline System CA80HA Modbus RS485 Signalkodierung EIA/TIA-485 Datenübertragungsrate 2400, 4800, 9600, 19200, 38400, 57600 und 115200 Baud Galvanische Trennung Busterminierung Interner Schiebeschalter mit LED-Anzeige Webserver und Modbus TCP Signalkodierung IEEE 802.3 (Ethernet) Datenübertragungsrate 10 / 100 MBd Galvanische Trennung...
  • Seite 203 Liquiline System CA80HA Technische Daten 15.2.2 Ausfallsignal einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 0 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ... 23 mA • Werkseinstellung des Fehlerstroms für beide Messbereiche: 21,5 mA 15.2.3...
  • Seite 204 Technische Daten Liquiline System CA80HA Schaltvermögen der Relais Basismodul (Alarmrelais) Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000...
  • Seite 205 Liquiline System CA80HA Technische Daten 15.5 Protokollspezifische Daten 15.5.1 PROFIBUS DP Hersteller-ID Gerätetyp 155E Profileversion 3.02 Gerätestammdateien (GSD) www.endress.com/profibus Device Integration Manager DIM Ausgangsgrößen 16 AI-Blöcke, 8 DI-Blöcke Eingangsgrößen 4 AO-Blöcke, 8 DO-Blöcke Unterstützte Merkmale • 1 MSCY0-Verbindung (Zyklische Kommunikation, Master Klasse 1 zu Slave) •...
  • Seite 206 Technische Daten Liquiline System CA80HA Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale Adresse einstellbar über DHCP oder Software 15.5.4 EtherNet/IP Protokoll EtherNet/IP ODVA-Zertifizierung Geräteprofil Generisches Gerät (product type: 0x2B) Hersteller-ID 0x049E Gerätetyperkennung 0x109F Polarität...
  • Seite 207 Liquiline System CA80HA Technische Daten 15.5.5 PROFINET Protokoll "Application layer protocol for decentral device periphery and dis- tributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil...
  • Seite 208 Technische Daten Liquiline System CA80HA Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung über: • Prozessleitsystem • Typenschild • Messwertstatus Die Prozessgrößen werden mit einem Messwertstatus kommu- niziert • Blinking-Feature (FLASH_ONCE) über die Vor-Ort Anzeige für vereinfachte Geräteidentifizierung und -zuordnung •...
  • Seite 209 Liquiline System CA80HA Technische Daten 15.6.4 Kabeleinführungen • 4 x Bohrungen für M16, G3/8, NPT3/8", Memosens-Anschluss • 4 x Bohrungen für M20, G1/2, NPT1/2" 15.6.5 Kabelspezifikation Kabelverschraubung Zulässiger Kabeldurchmesser M16x1,5 mm 4 ... 8 mm (0,16 ... 0,32") M12x1,5 mm (bei Bestellungausprägung M12-Buchse für Memosens-Sensoren) 2 ...
  • Seite 210 Technische Daten Liquiline System CA80HA 15.7 Leistungsmerkmale 15.7.1 Maximale Messabweichung 0 … 15 mg/l (ppm): 0,5 mg/l (ppm) CaCO >15 mg/l (ppm): 2,4 mg/l (ppm) CaCO Voraussetzung: Kalibrierung innerhalb des Messbereichs Mit Verdünnung bei Verdünnungsfaktor 5: Zusätzlich 2,0 % vom Messbereichsende 15.7.2...
  • Seite 211 Liquiline System CA80HA Technische Daten Mit Verdünnungsmodul • Probe: 11 … 15 ml (0,37 … 0,51 fl oz)/Messung (abhängig vom Verdünnungsfaktor) • Verdünnungswasser: 17 … 21 ml (0,57 … 0,71)/Messung (abhängig vom Verdünnungsfak- tor) Für erwartete Probenkonzentrationen von < 50 mg/l (ppm) ist vollentsalztes Wasser ver- wenden.
  • Seite 212 Technische Daten Liquiline System CA80HA 15.8.6 Elektrische Sicherheit Nach EN/IEC 61010-1:2010, Schutzklasse I Niederspannung: Überspannungskategorie II Für Installationen bis 2000 m (6500 ft) über NN 15.8.7 Verschmutzungsgrad Verschmutzungsgrad 2 15.9 Prozess 15.9.1 Probentemperatur 4 … 40 °C (39 … 104 °F) 15.9.2...
  • Seite 213 Liquiline System CA80HA Technische Daten Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile Spritzen Kunststoff PP und Elastomer TPE Liquidmanager Kunststoff PP und Elastomer FKM Schläuche C-Flex, NORPRENE Optisches Fenster Glas Formdichtung Elastomer EPDM Ablaufrohr Kunststoff PP Probenvorlage (optional) •...
  • Seite 214 Stichwortverzeichnis Liquiline System CA80HA Stichwortverzeichnis Abmessungen ....19, 212 Basic setup ..... 60 Adresse .
  • Seite 215 Liquiline System CA80HA Stichwortverzeichnis Vor-Ort-Anzeige ....155 Ereignislogbuch ....166 Webbrowser .
  • Seite 216 Stichwortverzeichnis Liquiline System CA80HA Kabeleinführungen ....209 Messgrößen ....200 Kabelspezifikation .
  • Seite 217 Liquiline System CA80HA Stichwortverzeichnis Probenvorlagegefäß ... . 182 Stromausgänge ....109, 203 Reinigungseinheit ....41 Stromeingänge .
  • Seite 218 Stichwortverzeichnis Liquiline System CA80HA Wartungskit ....192 Zurücksetzen ....177 Zusatzfunktionen Grenzwertgeber .
  • Seite 220 *71585273* 71585273 www.addresses.endress.com...
