TI01291C/07/DE/06.24-00
71657433
2024-04-30
Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich

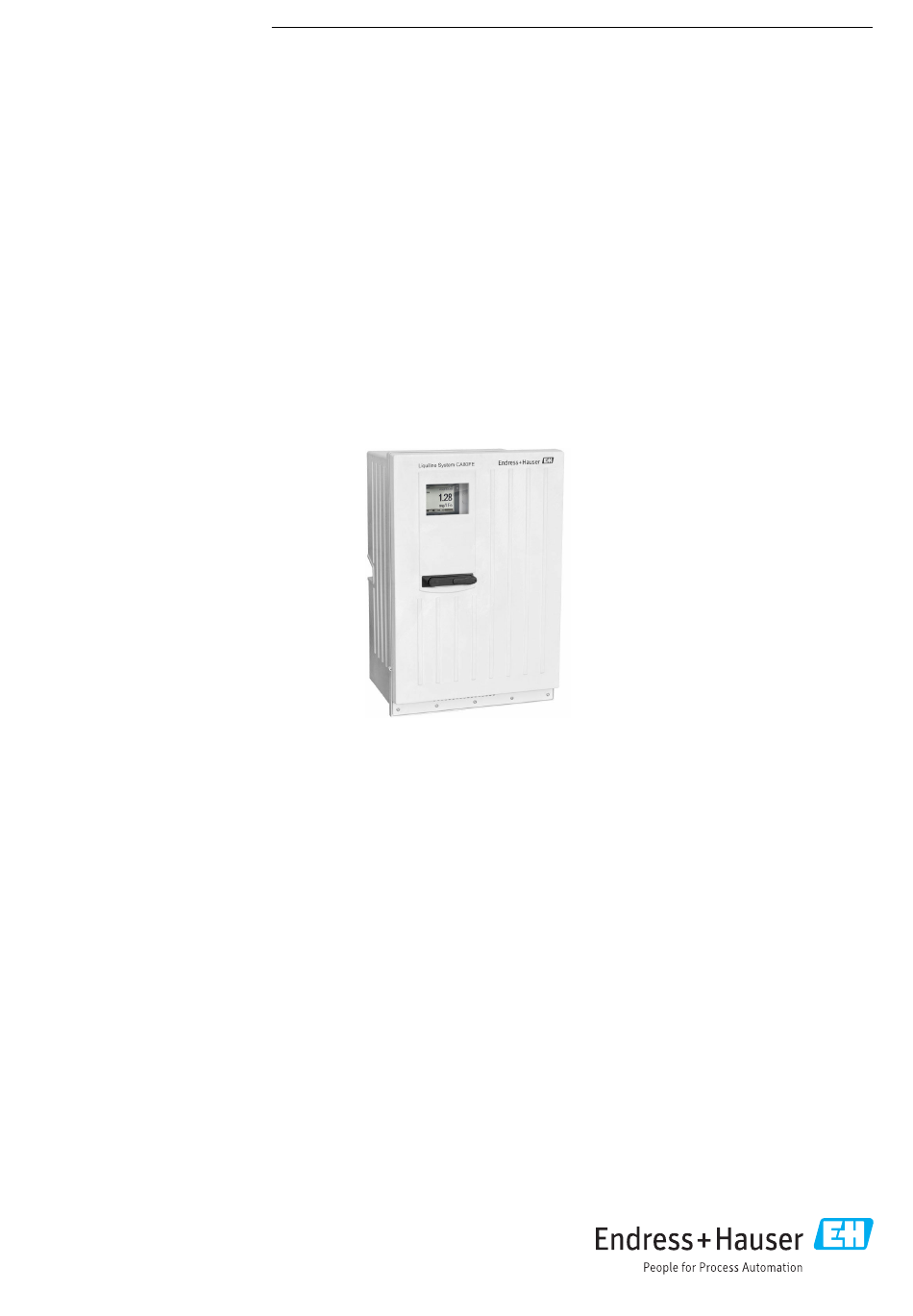

Liquiline System CA80FE ist ein nasschemischer Analysator
zur quasikontinuierlichen Bestimmung der Eisen-Konzentra-
tion in flüssigen Medien.
Der Analysator ist für den Einsatz in folgenden Anwendungen
bestimmt:
• Überwachung der Restkonzentration von gelöstem Eisen
nach Fällungs-, Flockungs- und Filtrationsprozessen
• Überwachung von eisenhaltigen Prozesswässern
• Qualitätssicherung für Rohwasser für die Nahrungsmittelin-
dustrie
Die Produktvariante "Schrank, Outdoor-Ausführung" darf im
Freien aufgestellt, montiert und betrieben werden.
Products
Technische Information
Liquiline System CA80FE
Colorimetrischer Analysator für Eisen
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu 4 Memosens-Sensoren
• Zweikanalgerät erhältlich
• Digitale Feldbusse (z. B. PROFINET, PROFIBUS DP, Modbus
TCP, Modbus RS485 und Ethernet IP) und Webserver
• Einfache, werkzeugfreie Wartung
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80FE
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80FE
- Seite 1 Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens- Technologie Anwendungsbereich Ihre Vorteile Liquiline System CA80FE ist ein nasschemischer Analysator • Einfacher Ausbau zur Messstation durch Anschluss von bis zur quasikontinuierlichen Bestimmung der Eisen-Konzentra- zu 4 Memosens-Sensoren tion in flüssigen Medien.
- Seite 2 Liquiline System CA80FE Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Sicherung ....... . .
- Seite 3 Liquiline System CA80FE Bestellinformationen ..... . . 31 Produktseite ....... . 31 Produktkonfigurator .
- Seite 4 Liquiline System CA80FE Arbeitsweise und Systemaufbau Messprinzip Colorimetrie Nach der Probenaufbereitung wird ein Teil des Permeats in die Misch-/Reaktionskammer gefördert. Das spezifische Farbreagenz wird in einem definierten Mischungsverhältnis exakt zudosiert. Durch die chemische Reaktion entsteht die charakteristische Färbung der Probe. Das multi-spektrale Pho- tometer ermittelt die von der Probe verursachte Absorption bei definierten Wellenlängen.
- Seite 5 25 °dH Härte Eine vollständige Messeinrichtung besteht aus: Messeinrichtung • Analysator Liquiline System CA80FE in der bestellten Konfiguration • Reagenz und Standardlösung (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme und Filtration •...
- Seite 6 Liquiline System CA80FE A0044812 A0044813 3 Messeinrichtung mit Liquiline System CAT810 4 Messeinrichtung mit Liquiline System CAT810 und Reinigungsventil Überlauf Liquiline System CA80 Überlauf Überlauf Probenvorlage Liquiline System CA80 Probe Überlauf Probenvorlage Druckbeaufschlagte Probe Probe Filtereinheit Reinigungsventil Liquiline System CAT810...
- Seite 7 Liquiline System CA80FE A0044811 7 Messeinrichtung mit 2x Liquiline System CAT820 Pumpe Liquiline System CA80 Probe Ventil Medium Filter (Keramik) A0044808 8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator...
- Seite 8 Liquiline System CA80FE Kundeneigene Lösung Die Probe muss vor der Analyse kundenseitig partikelfrei aufbereitet und homogen sein (repräsenta- tive Probe). Die Probe kann entweder einem externen Vorlagegefäß zugeführt werden oder direkt in das Probenvorlagegefäß des Analysators gefördert werden. Die kundeneigene Probenvorbereitung muss über eine eigene Steuereinheit verfügen.
- Seite 9 Liquiline System CA80FE Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 9 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional)
- Seite 10 Liquiline System CA80FE A0023193 A0021102 10 Blockschaltbild Probenvorbereitung 11 Blockschaltbild Probenvorbereitung Liquiline System Liquiline System CAT810 mit Reini- CAT820 und CAT860 gungsventil Anschluss 24-V-Spannungsversorgung Anschluss Kommunikation 2 x Kommunikation via Memosens-Protokoll (1 x optional), Schlauchheizung Slot- und Portkodierung...
- Seite 11 Liquiline System CA80FE Busterminierung am Gerät • Über Schiebeschalter am Busmodul 485DP/485MB • Anzeige über die LED "T" auf dem Busmodul 485DP/485MB Verlässlichkeit Zuverlässigkeit durch Memo- Memosens MEMO SENS Mit Memosens wird Ihre Messstelle sicherer: sens-Technologie • Kontaktlose, digitale Signalübertragung ermöglicht optimale galvanische Trennung •...
- Seite 12 Liquiline System CA80FE A0024359 15 Datenlogbuch: Grafische Darstellung auf dem Display Mathematische Funktionen (Virtuelle Prozesswerte) Neben "echten" Prozesswerten, die von angeschlossenen physikalischen Sensoren oder Analogein- gängen geliefert werden, können Sie maximal 6 "virtuelle" Prozesswerte mittels mathematischer Funktionen berechnen lassen.
- Seite 13 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt Endress+Hau- ser keine Haftung.
- Seite 14 Liquiline System CA80FE IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, die es gegen verse- hentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
- Seite 15 Liquiline System CA80FE Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 2 zusätzlichen Analogausgängen) • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 4 zusätzlichen Analogausgängen) •...
- Seite 16 Liquiline System CA80FE Ausfallsignal einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 0 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ... 23 mA • Werkseinstellung des Fehlerstroms für beide Messbereiche: 21,5 mA Bürde...
- Seite 17 Liquiline System CA80FE Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000 24 V DC, L/R = 0 ... 1 ms 0,1 A 500.000...
- Seite 18 Liquiline System CA80FE Modbus TCP TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale...
- Seite 19 Liquiline System CA80FE PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil Application interface identifier 0xF600 Generisches Gerät...
- Seite 20 ‣ Maximal 2 Module "DIO" sind zulässig. ‣ Im Zweifel an Ihre Endress+Hauser-Vertriebszentrale wenden. Kabeldurchführungen und mögliche Kabeldurchmesser Der angegebene Leistungswert auf dem Typenschild bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5˚C (41 °F) nach einer Minute Betriebszeit.
- Seite 21 Liquiline System CA80FE Übersicht aller optionalen Module Modulbezeichnung • 2 Analogaus- • 2 Relais • 4 Relais • 2 Digitale Sensor- • 2 Digitale Ein- gänge • Best.-Nr. • Best.-Nr. eingänge gänge 0/4 ... 20 mA 71125375 71125376 • 2 Spannungsver- •...
- Seite 22 Liquiline System CA80FE Modulbezeichnung 485DP 485MB • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • 5V-Versorgung • RS485 für Mod- gänge gänge 0/4 ... 20 mA für PROFIBUS- 0/4 ... 20 mA 0/4 ... 20 mA • Best.-Nr. DP-Terminierung •...
- Seite 23 Liquiline System CA80FE Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren...
- Seite 24 Liquiline System CA80FE Reagenzienbedarf • ca. 65 μl pro Messung • 280 ml Reagenz im Monat; das Reagenz reicht bei einem Messintervall von 10 min für ca. 3,5 Monate Standardbedarf bei einem Kalibrierintervall von 48 h ca. 310 ml (10,48 fl.oz) pro Monat Kalibrierintervall 1 h ...
- Seite 25 Liquiline System CA80FE Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779 19 Abmessungen Halterung. Maßeinheit mm (in) Umgebung Umgebungstemperaturbe- Alle Gehäuse-Ausführungen mit Ausnahme der Outdoor-Ausführung reich +5 ... +40 °C (41 ... 104 °F) Outdoor-Ausführung...
- Seite 26 Liquiline System CA80FE Konstruktiver Aufbau Abmessungen 463 (18.23) 530 (20.87) A0028820 20 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419 21 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser...
- Seite 27 Liquiline System CA80FE 654 (25.74) A0028821 22 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Gewicht Bestellausführung Gewicht Schrankausführung 39,5 kg (87,1 lbs) Offener Aufbau 31,5 kg (69,45 lbs) Standgehäuse 72,5 kg (159,8 lbs) Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale...
- Seite 28 Liquiline System CA80FE Optisches Fenster Borosilikatglas Formdichtung Küvette FFKM Ablaufrohr Ablaufschlauch EPDM Probenvorlage (optional) • Becher • PMMA • Deckel • PP • Füllstandserkennung • Edelstahl 1.4404 (V4A) • Dichtung Magnetventil • EPDM • Dichtung Ventil Probevorlage • FKM Ventil am Probevorlagegfäß (optional) •...
- Seite 29 Liquiline System CA80FE Fernbedienung Über HART (z.B. über HART-Modem und FieldCare) A0039620 25 HART über Modem Gerätemodul Base2-E: Stromausgang 1 mit HART HART-Modem zum Anschluss an PC, z.B. Commubox FXA191 (RS232) oder FXA195 (USB) HART-Handbediengerät Schalterstellung "on" (ersetzt den Widerstand) Über PROFIBUS DP...
- Seite 30 Liquiline System CA80FE Über Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291 Ethernet A0039615 27 Modbus RS485 Terminierungswiderstand Über Ethernet: Webserver/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616 28 Modbus TCP oder EtherNet/IP oder PROFINET Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache.
- Seite 31 Liquiline System CA80FE • Ungarisch • Kroatisch • Vietnamesisch Die Verfügbarkeit weiterer Sprachen ist über die Produktstruktur unter www.endress.com/ca80fe ersichtlich. Zertifikate und Zulassungen Aktuelle Zertifikate und Zulassungen zum Produkt stehen unter www.endress.com auf der jeweiligen Produktseite zur Verfügung: Produkt mit Hilfe der Filter und Suchmaske auswählen.
- Seite 32 Liquiline System CA80FE Gerätespezifisches Zubehör Probenvorbereitung Liquiline System CAT810 • Druckrohrprobenahme und Mikrofiltration • Produktkonfigurator: www.endress.com/cat810) Technische Information Liquiline System CAT810, TI01138C Liquiline System CAT820 • Probenahme und Membranfiltration • Produktkonfigurator: www.endress.com/cat820) Technische Information Liquiline System CAT820, TI01131C Liquiline System CAT860 •...
- Seite 33 Liquiline System CA80FE Kit zur Aufrüstung von auf Zweikanalgerät • Ventil zur Probenstromumschaltung • Zwei Probenvorlagen mit Füllstandsüberwachung, auf Befestigungswinkel vormontiert • Schläuche, Verbindungsstücke • Freischaltcode • Best.-Nr. CAZ800-MMA2 Kit zur Aufrüstung für zweiten, nachgeschalteten Analysator • Ventil zur Probenstromumschaltung •...
- Seite 34 Liquiline System CA80FE Ceramax CPS341D • pH-Elektrode mit pH-empfindlichem Email • Für höchste Ansprüche an Messgenauigkeit, Druck, Temperatur, Sterilität und Lebensdauer • Produktkonfigurator auf der Produktseite: www.endress.com/cps341d Technische Information TI00468C Memosens CPF81E • pH-Sensor für Bergbauprozesse, industrielle Wasser- und Abwasserbehandlung •...
- Seite 35 Liquiline System CA80FE Konduktiv messende Leitfähigkeitssensoren Memosens CLS21E • Digitaler Leitfähigkeitssensor für Medien mit mittlerer oder hoher Leitfähigkeit • Konduktiv messend • Mit Memosens 2.0 • Produktkonfigurator auf der Produktseite: www.endress.com/cls21e Technische Information TI01528C Sauerstoffsensoren Memosens COS51E • Amperometrischer Sauerstoffsensor für Wasser, Abwasser und Utilities •...
- Seite 36 Liquiline System CA80FE Turbimax CUS52D • Hygienischer Memosens-Sensor für Trübungsmessung im Trinkwasser, Prozesswasser und in Uti- lities • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cus52d Technische Information TI01136C SAK- und Nitratsensoren Viomax CAS51D • SAK- und Nitratmessung in Trink- und Abwasser •...
- Seite 37 Liquiline System CA80FE Nachrüstkits 71135634 Kit Modul 485: PROFIBUS DP oder Modbus RS485. Dafür ist ein zusätzlicher Freischaltcode nötig, der separat bestellt werden kann. 71135638 Kit Modul DIO: 2 x Digitaler Eingang; 2 x Digitaler Ausgang; Hilfsspannungsversorgung für digi- talen Ausgang 71135639 Kit Modul 2AI: 2 x Analogeingang 0/4 ...
