WARNUNG! Das Muting-Signal für Sensoren, die denselben Gefahrenbereich überwachen, dann
aktivieren, wenn der gesamte Bereich sicher ist und von niemandem betreten werden kann. Wenn
die Muting-Funktion aktiviert wird, während einige Sensoren noch eine Bewegung erfassen, könnte
eine Person den Überwachungsbereich eines auf Muting geschalteten Sensor betreten, sodass die
Sicherheit des gesamten Bereichs beeinträchtigt wird.
6.1.4 Signalcharakteristiken für die Muting-Aktivierung
Die Muting-Funktion wird nur dann aktiviert, wenn beide logischen Signale des zugeordneten Eingangs
bestimmte Charakteristiken aufweisen.

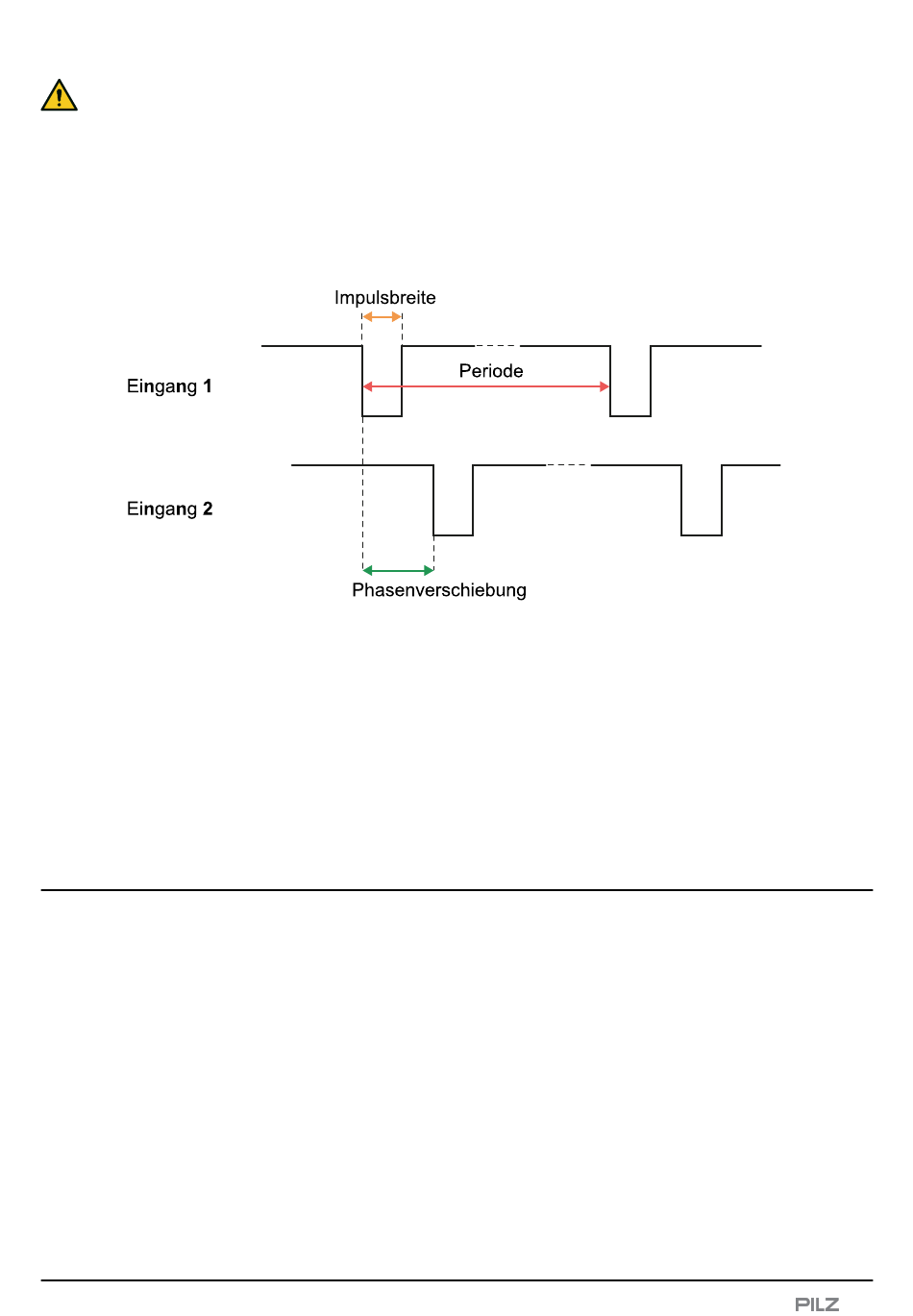

Nachstehend sind die Signalcharakteristiken grafisch dargestellt.
Im PSEN rd1 Configurator unter Einstellungen > Digitaleingang/-ausgang müssen die Parameter für die
Festlegung der Signalcharakteristiken eingestellt werden.
Info: Bei einer Impulsdauer = 0 genügt es, wenn die Eingangssignale den logischen Pegel High (1) aufweisen, um
die Muting-Funktion zu aktivieren.

6.1.5 Muting-Zustand

Ein ggf. dem Zustand der Muting-Funktion zugeordneter Ausgang (Feedbacksignal Muting-Aktivierung) wird
aktiviert, wenn mindestens eine der Sensorgruppen auf Muting geschaltet ist.
HINWEIS: Der Hersteller der Maschine muss beurteilen, ob die Anzeige des Zustands der Muting-Funktion
erforderlich ist (wie in der Norm EN ISO 13849-1:2015, Abschnitt 5.2.5, festgelegt).

6.2 Manipulationsschutzfunktionen: Verdrehschutz

6.2.1 Verdrehschutz
Der Sensor erkennt Drehungen um seine x- und z-Achse.
Info: Die Achsen entsprechen immer der nachstehenden Abbildung, unabhängig von der Installationsposition des
Sensors.
