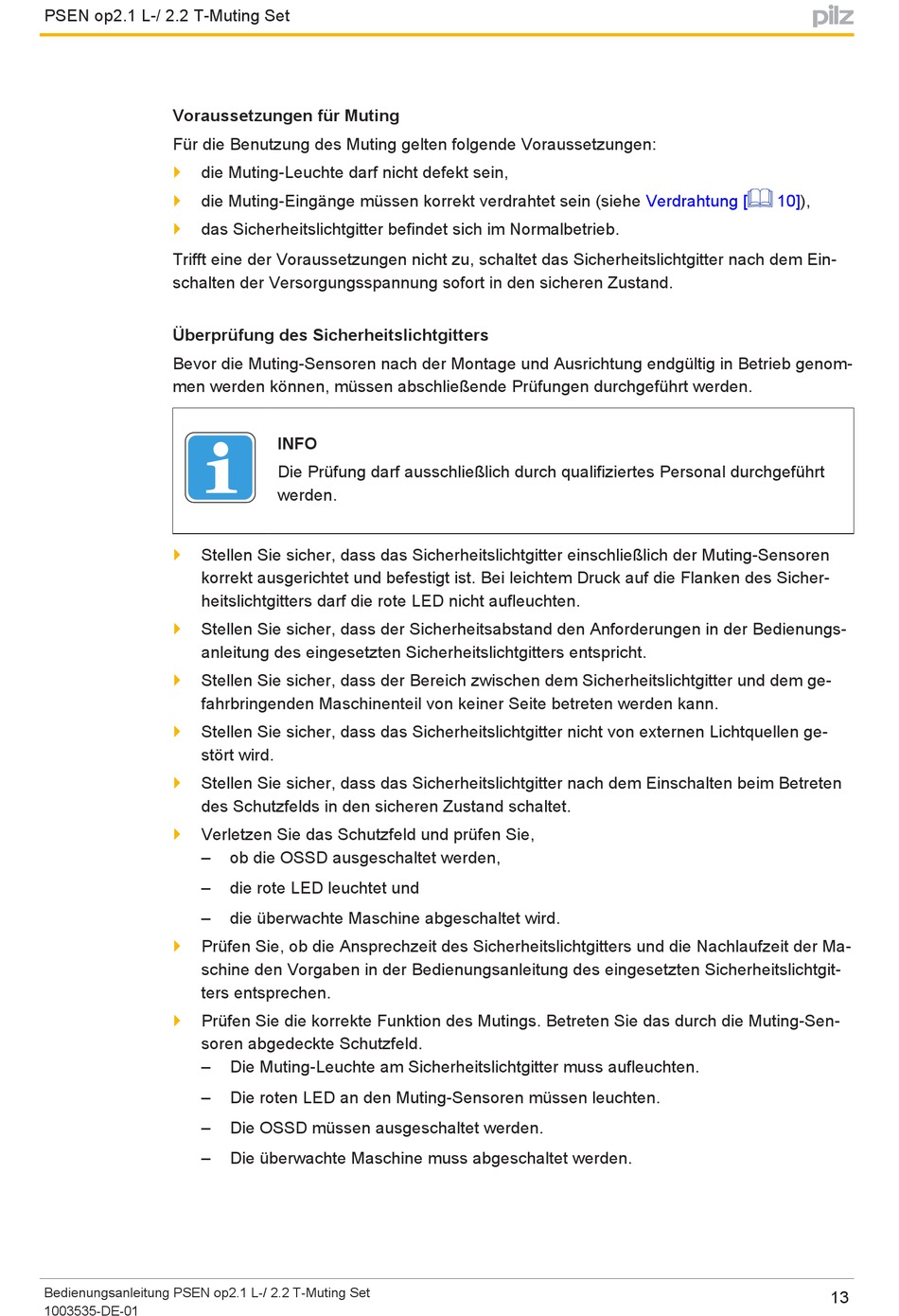

PSEN op2.1 L­/ 2.2 T­Muting Set
Voraussetzungen für Muting
Für die Benutzung des Muting gelten folgende Voraussetzungen:
} die Muting­Leuchte darf nicht defekt sein,
}
die Muting­Eingänge müssen korrekt verdrahtet sein (siehe Verdrahtung [
} das Sicherheitslichtgitter befindet sich im Normalbetrieb.
Trifft eine der Voraussetzungen nicht zu, schaltet das Sicherheitslichtgitter nach dem Ein­
schalten der Versorgungsspannung sofort in den sicheren Zustand.
Überprüfung des Sicherheitslichtgitters
Bevor die Muting­Sensoren nach der Montage und Ausrichtung endgültig in Betrieb genom­
men werden können, müssen abschließende Prüfungen durchgeführt werden.
}
Stellen Sie sicher, dass das Sicherheitslichtgitter einschließlich der Muting­Sensoren
korrekt ausgerichtet und befestigt ist. Bei leichtem Druck auf die Flanken des Sicher­
heitslichtgitters darf die rote LED nicht aufleuchten.
} Stellen Sie sicher, dass der Sicherheitsabstand den Anforderungen in der Bedienungs­
anleitung des eingesetzten Sicherheitslichtgitters entspricht.
} Stellen Sie sicher, dass der Bereich zwischen dem Sicherheitslichtgitter und dem ge­
fahrbringenden Maschinenteil von keiner Seite betreten werden kann.
} Stellen Sie sicher, dass das Sicherheitslichtgitter nicht von externen Lichtquellen ge­
stört wird.
} Stellen Sie sicher, dass das Sicherheitslichtgitter nach dem Einschalten beim Betreten
des Schutzfelds in den sicheren Zustand schaltet.
}
Verletzen Sie das Schutzfeld und prüfen Sie,
–
–
–
}
Prüfen Sie, ob die Ansprechzeit des Sicherheitslichtgitters und die Nachlaufzeit der Ma­
schine den Vorgaben in der Bedienungsanleitung des eingesetzten Sicherheitslichtgit­
ters entsprechen.
}
Prüfen Sie die korrekte Funktion des Mutings. Betreten Sie das durch die Muting­Sen­
soren abgedeckte Schutzfeld.
–
–
–
–
Bedienungsanleitung PSEN op2.1 L­/ 2.2 T­Muting Set
1003535­DE­01
INFO
Die Prüfung darf ausschließlich durch qualifiziertes Personal durchgeführt
werden.
ob die OSSD ausgeschaltet werden,
die rote LED leuchtet und
die überwachte Maschine abgeschaltet wird.
Die Muting­Leuchte am Sicherheitslichtgitter muss aufleuchten.
Die roten LED an den Muting­Sensoren müssen leuchten.
Die OSSD müssen ausgeschaltet werden.
Die überwachte Maschine muss abgeschaltet werden.
10]),
13
