2
RFID-Modul
2.1
Bestimmungsgemäße Verwendung
Dieses Handbuch beschreibt ein RFID-Modul, das nur in Verbindung mit Ladereglern von Bender verwendet wer-
den kann. Der Laderegler wurde für die Verwendung in Ladestationen für Elektrofahrzeuge (EV), Wallboxen und
Ladepunkte in Straßenleuchten entwickelt. Dieses Dokument ist zusammen mit den Handbüchern der Laderegler
zu verwenden, welche unter folgender URL heruntergeladen werden können:
www.bender.de/service-support/downloadbereich.
Das RFID-Modul ist eine separate Platine, welche die Interaktion zwischen Benutzer und Ladesystem vereinfacht.
Es entspricht der Norm ISO 14443A/MIFARE. Das Modul wird über ein Standard-RJ45-Kabel an den Laderegler an-
geschlossen werden, welcher die Hauptkomponente des Ladesystems darstellt.
2.2
Maße und Montage

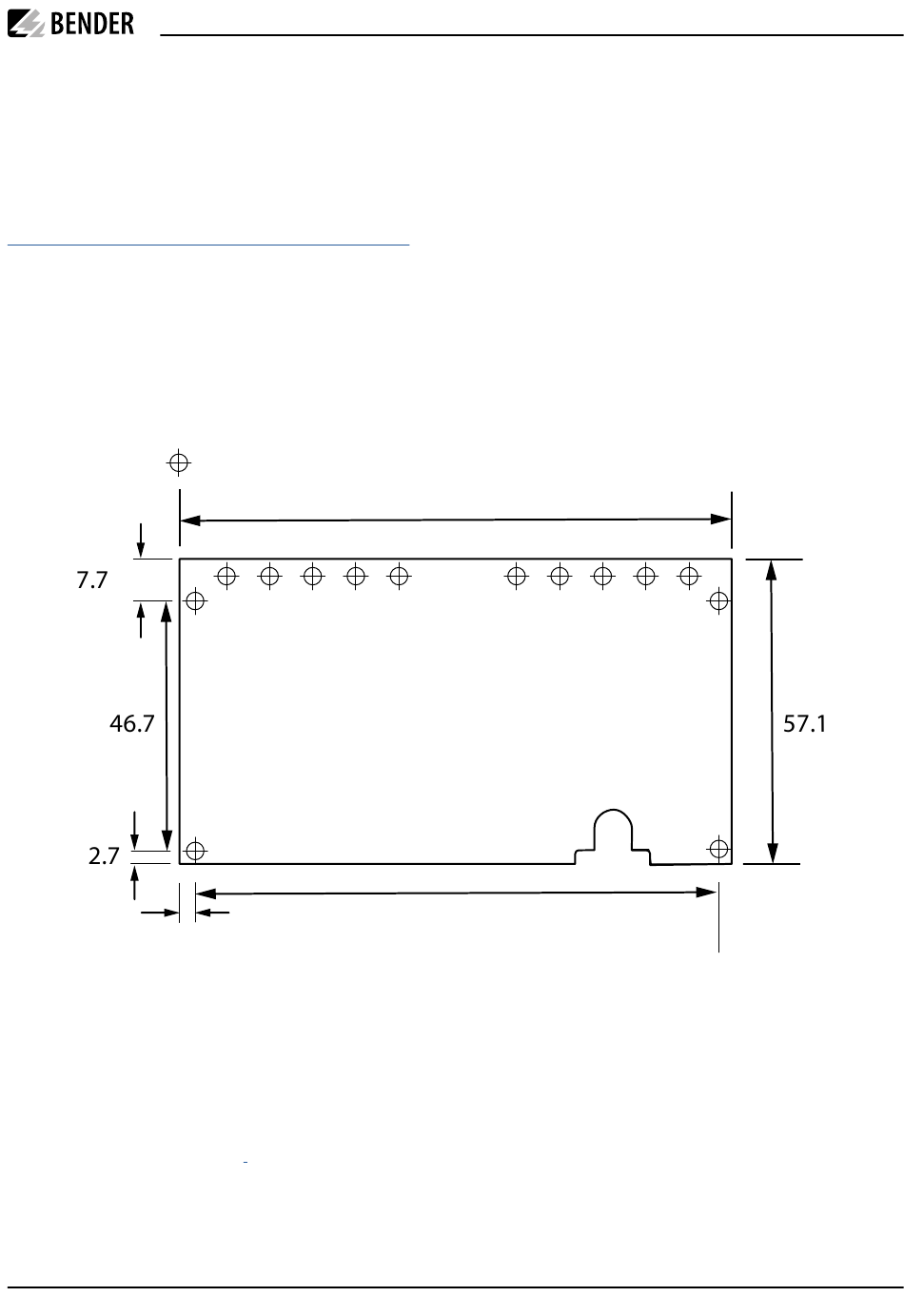

2.2.1 Maße und Abmessung für Montage
2.7
Hinweis: Toleranz gemäß ISO 2768-m; Maße in mm
Das Modul wird ausschließlich in Verbindung mit Bender-Ladereglern von Fachpersonal eingebaut. In den meis-
ten Fällen implementieren diese Laderegler die Funktionalität eines Elektrofahrzeug-Ladesystems, in dem das
Modul zur Autorisierung von Ladetransaktionen verwendet wird.
Das Modul wird unter einem halbtransparenten Teil des Ladesystem-Gehäuses angebracht. Es ist mit einem
Abstand von mindestens 20 mm zu jeglichen Metalloberflächen oder Metallteilen anzubringen, um eine optimale
Leseleistung zu
gewährleisten.
Die RFID-Frequenz ist 13,56 MHz. Bender verwendet den PN532 Near Field Communication (NFC)-Controller für
kontaktlose Kommunikation, der nahezu alle RFID/NFC-Kommunikationsmedien auf dieser Frequenz unterstützt.
Aktuell können lediglich passive Tags mit einer UID gelesen werden.
Weitere Funktionen sind auf Anfrage möglich.
= Ø 3.1
102.9
97.5
RFID105-L1_D00453_00_M / 06.2021
RFID105-L1
7
