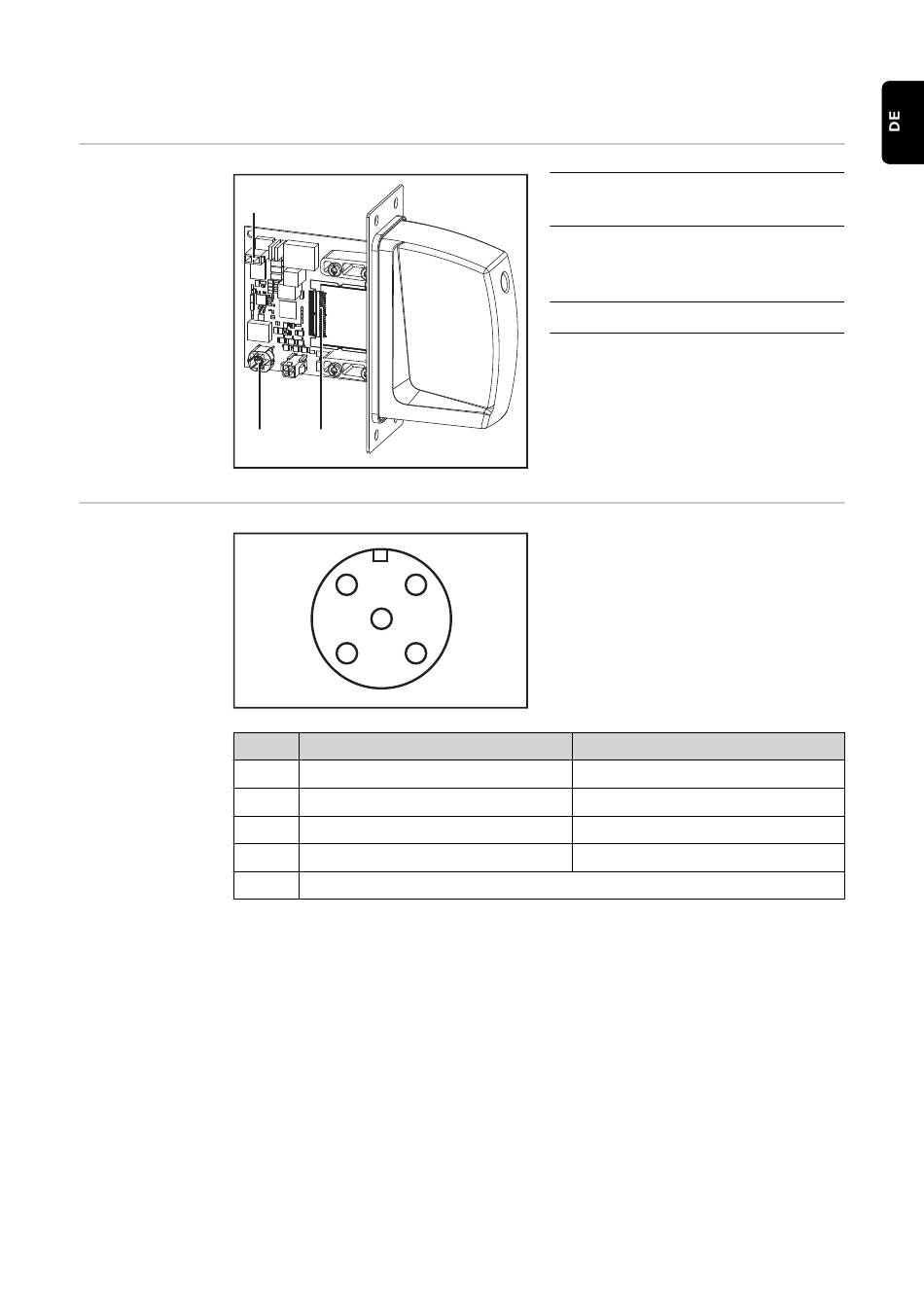

Anschlüsse und Anzeigen
Anschlüsse am
Roboter-Inter-
(1)
face
(2)
Belegung des
Anschlusses
M12
(1)
(2)
(3)
(4)
(5)
(3)
(1) (2)
(5)
(4) (3)
WeldCom 2.0
CAT-Signal
Touched
CAT-Signal GND
Touched GND
(1) Anschluss Stromversorgung
2-polig
(2) Anschluss Datenkabel Speed-
Net
4-polig
(3) Anschluss Busmodul
Retrofit
CAT-Signal
Arc Stable
CAT-Signal GND
Arc Stable GND
n.c (not connected)
7
