Allgemeines
Sicherheit
Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende
Personen- und Sachschäden verursachen.
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur
von geschultem Fachpersonal ausgeführt werden, wenn folgende Dokumente
vollständig gelesen und verstanden wurden:
▶
▶
▶
Anschlüsse und
Anzeigen
(10)
(11)
Anzeigen
(10)
(11)
LED ERR (Fehler)
Status
Aus
Blinkt rot
Flackert rot
Blinkt rot (zweimal)
Leuchtet rot
4
WARNUNG!
dieses Dokument
die Bedienungsanleitung des Roboterinterface "RI FB Inside/i"
sämtliche Dokumente der Systemkomponenten, insbesondere Sicherheits-
vorschriften
(1) (2)
(6)
LED ERR (Fehler)
LED RUN (Betrieb)
Bedeutung
Keine Versorgungsspannung oder Gerät ist in Betrieb
Limit für Warnung erreicht
Ein Bus-Fehlerzähler hat das Limit für eine Warnung
erreicht oder überschritten
LSS Dienst läuft
Kontrollfehler
Ein „Guard-" oder „Heartbeat" Fehler ist aufgetreten
Bus ausgeschaltet (fataler Fehler)
Keine Kommunikation (fataler Fehler)

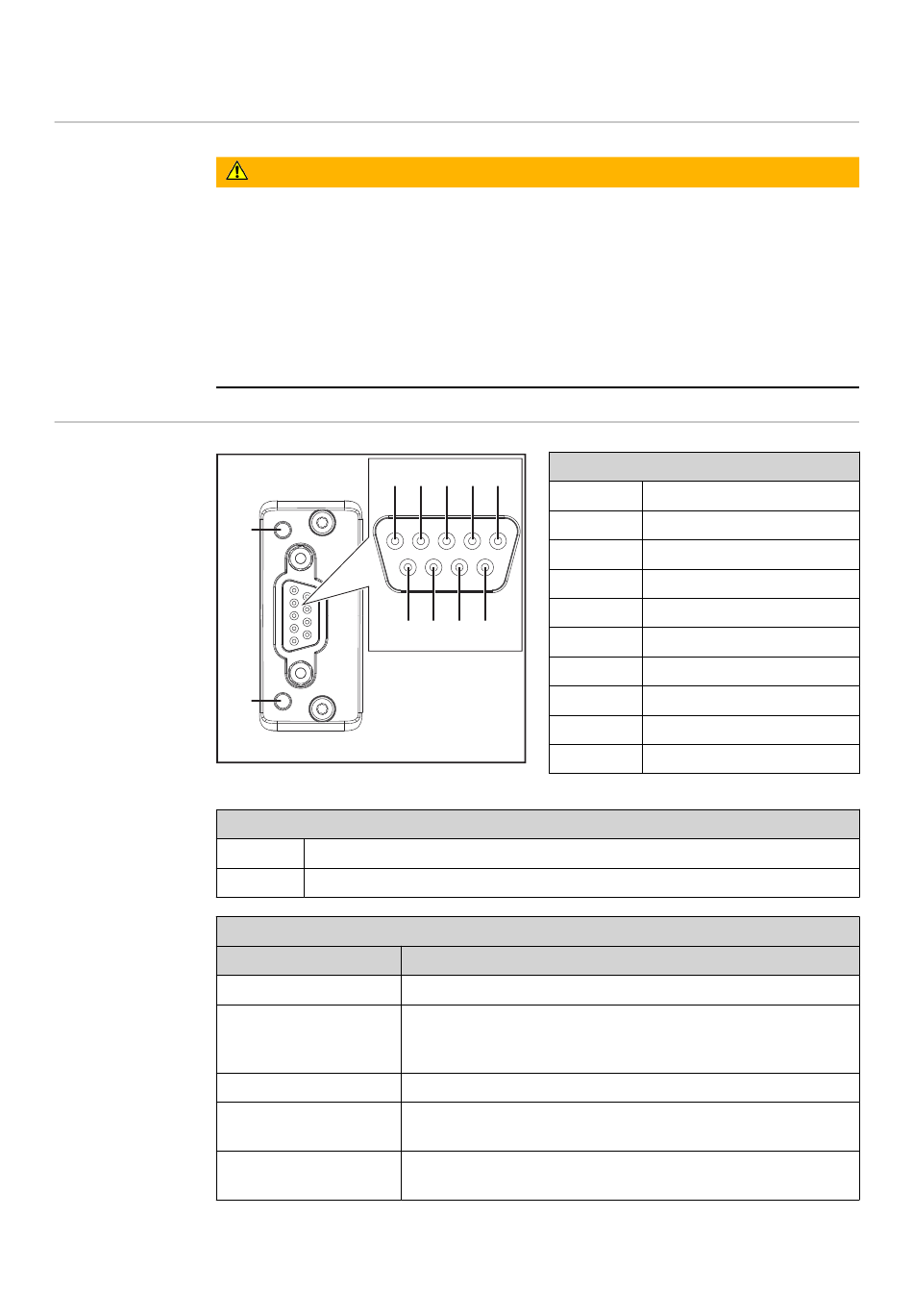

CANopen Anschluss
(3) (4) (5)
(1)
(2)
(3)
(4)
(5)
(7) (8) (9)
(6)
(7)
(8)
(9)
Gehäuse
-
CAN_L
CAN_GND
-
CAN_SHD
-
CAN_H
-
-
CAN_SHIELD
