Allgemeines
Sicherheit
Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende
Personen- und Sachschäden verursachen.
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur
von geschultem Fachpersonal ausgeführt werden, wenn folgende Dokumente
vollständig gelesen und verstanden wurden:
▶
▶
▶

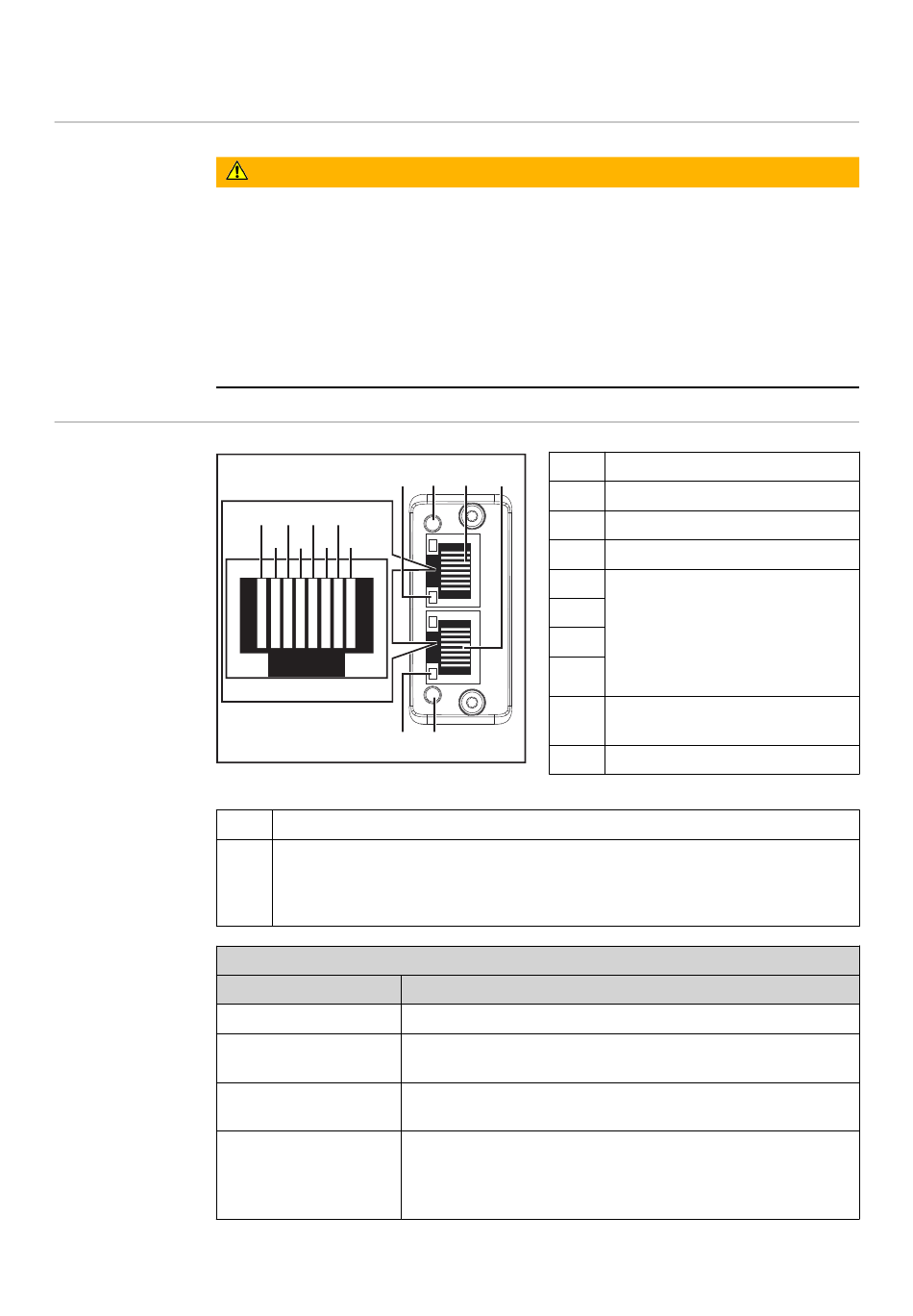

Anschlüsse und
Anzeigen
(11)
(12)
(13)
(14)
LED Status (Modulstatus)
Status
Aus
Blinkt schnell grün
Blinkt grün (1-mal)
Blinkt grün (2-mal)
4
WARNUNG!
dieses Dokument
die Bedienungsanleitung des Roboterinterface "RI FB Inside/i"
sämtliche Dokumente der Systemkomponenten, insbesondere Sicherheits-
vorschriften
(9) (10)
(1) (3) (5) (7)
(2) (4) (6) (8)
(13) (14)
RJ 45 Anschluss 2
RJ 45 Anschluss 1
LED Verbindung/Aktivität Anschluss 1
LED Status (Modulstatus)
Bedeutung
Nicht initialisiert / nicht aktiv
NMT_CS_BASIC_ETHERNET
kein Datenverkehr
NMT_CS_PRE_OPERATIONAL_1
Nur asynchrone Daten
NMT_CS_PRE_OPERATIONAL_2
Asynchrone und synchrone Daten.
Keine PDO-Daten: Sämtliche Prozessdaten sind
ungültig. Empfangene Daten werden ignoriert.
(1) TX+
(11) (12)
(2) TX-
(3) RX+
(6) RX-
(4) Normalerweise nicht verwen-
det; um die Signalvollständig-
(5)
keit sicherzustellen, sind die-
(7) se Pins miteinander verbun-
den und enden über einen Fil-
(8)
terkreis am Schutzleiter (PE).
(9) LED Verbindung/Aktivität
Anschluss 2
(10) LED Error (Netzwerkstatus)
