Anschlüsse und Anzeigen am Roboter-Interface
Allgemeines
Aufgrund von kundenspezifischen Anforderungen können Anschlüsse am Gerät
verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben sind oder
umgekehrt.
Auf die Grundfunktionen des Geräts hat dies keinen Einfluss.
Anschlüsse für
das
Schweißgerät
und Systemkom-
ponenten
Anschlüsse für
Je nach Anforderung wird das Roboter-Interface mit einer der nachfolgend an-
die Roboter-
geführten Anschlusskonfigurationen ausgeliefert.
Steuerung

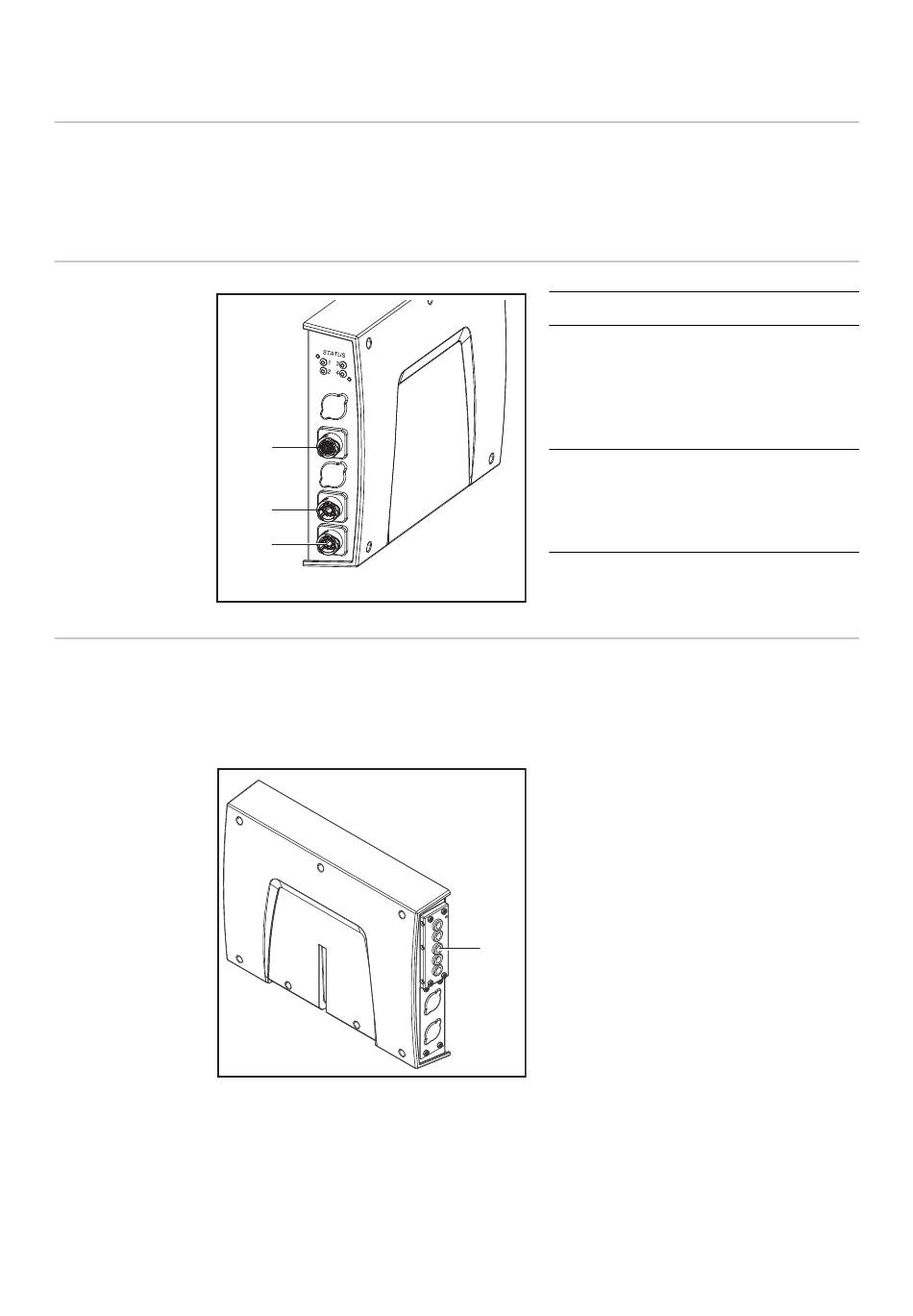

Beispiel Konfiguration Basic:
6
(1)
(2)
(3)
(1)
Anschluss CrashBox
(2)
Anschluss SpeedNet
zum Anschließen des Speed-
Net-Kabels zwischen
Schweißgerät-Rückseite und
Roboter-Interface.
(3)
Anschluss SpeedNet
zum Anschließen eines Speed-
Net-Kabels zu weiteren System-
komponenten.
(1)
Zugentlastung
Der Kabelbaum der Roboter-
Steuerung wird durch die Zug-
entlastung in den Innenraum
des Roboter-Interface geführt
und direkt am Busmodul ange-
schlossen.
(1)
