14.5

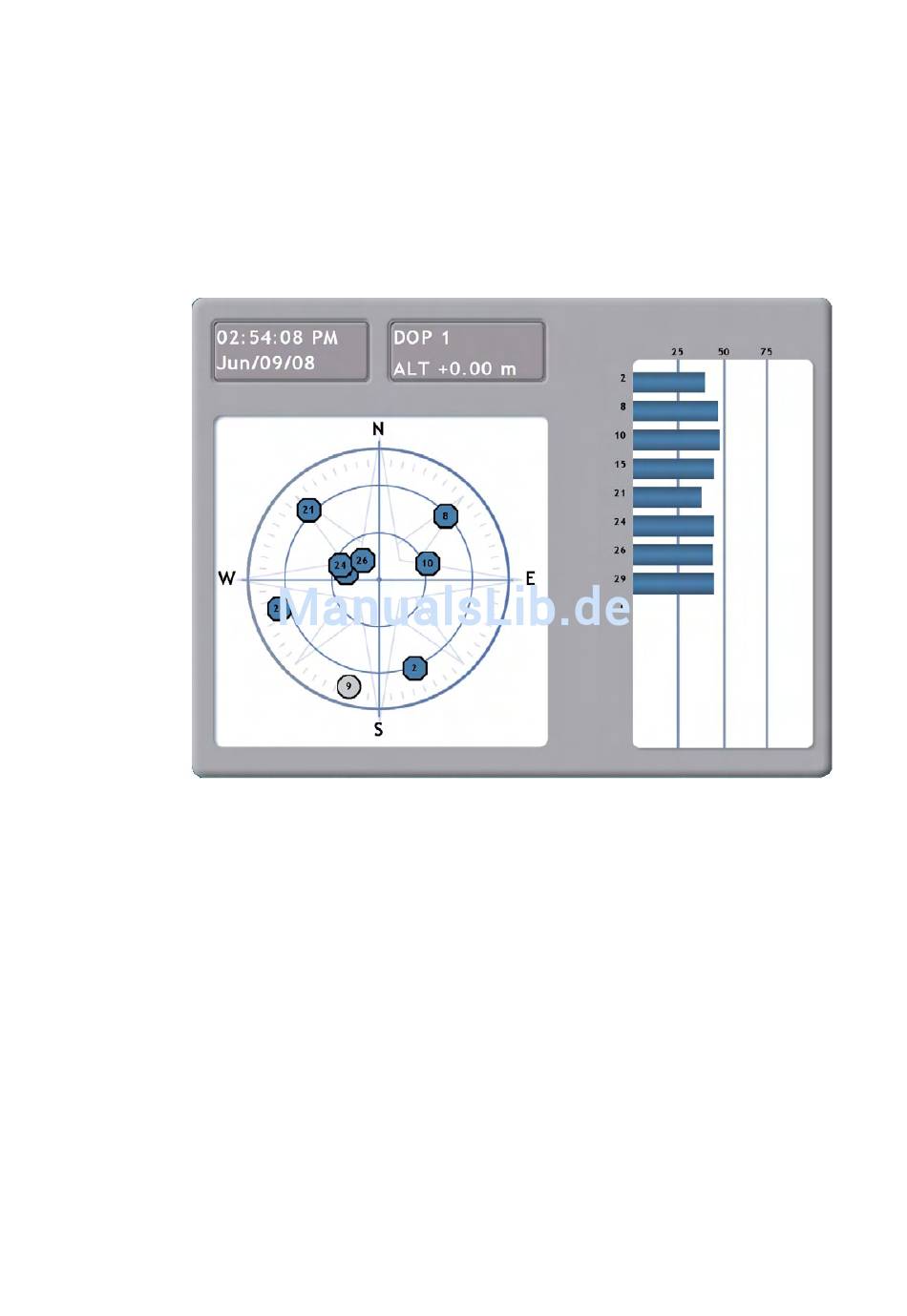

GPS-Status-Display

Das GPS-Status-Display zeigt die Signalstärke und die Himmelsposition jedes emp-
fangenen GPS-Satelliten an.
1. Das Menü [System-Allgemein] öffnen.
2. Auf die Schaltfläche [GPS-Status] klicken, um das GPS-Status-Display aufzuru-
fen.
3. Den RotoKey drücken, um das Display zu schließen und zum vorherigen Display
zurückzukehren.
• Datum und Uhrzeit werden links oben auf dem Bildschirm angezeigt.
• DOP (Dilution of Precision, Präzisionsabschwächung) beschreibt, wie stark die
GPS-Genauigkeit durch die geometrische Satellitenkonstellation beeinflusst wird.
Wenn sichtbare Satelliten am Himmel nah beieinander sind, gilt die Geometrie als
schwach, und der DOP-Wert ist hoch; wenn sie weit voneinander entfernt sind, ist
die Geometrie stark und der DOP-Wert niedrig.
• ALT ist die Höhe der GPS-Antenne über der Wasserlinie.
• Das Nebenbild auf der linken Seite des Displays zeigt Folgendes an:
• die geschätzte Position jedes GPS-Satelliten,
• die Satelliten, die zur Positionsbestimmung genutzt werden, mit einem blauen
Achteck und
• die Satelliten, die nicht zur Positionsbestimmung genutzt werden, mit einem
grauen Kreis.
• Die RX-Signalstärke jedes empfangenen Satelliten wird mit einem Balken rechts
auf dem Display angezeigt. Satelliten, deren Signalpegel 40 und mehr beträgt,
dienen zur Bestimmung der Position.
