Furuno MFD8 Installations-Handbuch
Multi-funktions- display
Vorschau ausblenden
Andere Handbücher für MFD8:
- Benutzerhandbuch (255 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
SICHERHEITSHINWEISE ............................................................................ i
SYSTEMKONFIGURATION ........................................................................ ii
GERÄTEÜBERSICHT ................................................................................ iv
1. MONTAGE ............................................................................................. 1
1.1
Hinweise für die Montage .............................................................................................1
1.2
Bündige Montage .........................................................................................................2
1.3
Auf-Tisch-Montage .......................................................................................................4
2. ANSCHLÜSSE....................................................................................... 5
3. KONFIGURIEREN DER ANLAGE ...................................................... 11
3.1
Einrichtung für einzelnes MFD im Netzwerk...............................................................12
3.2
Einrichtung für mehrere MFDs im Netzwerk...............................................................25
PACKLISTEN .......................................................................................... A-1
UMRISSZEICHNUNGEN ......................................................................... D-1
SCHALTUNGSDIAGRAMM .................................................................... S-1
Alle Markenbezeichnungen und Produktnamen sind Marken, eingetragene Marken oder Servicemarken ihrer
jeweiligen Eigentümer.

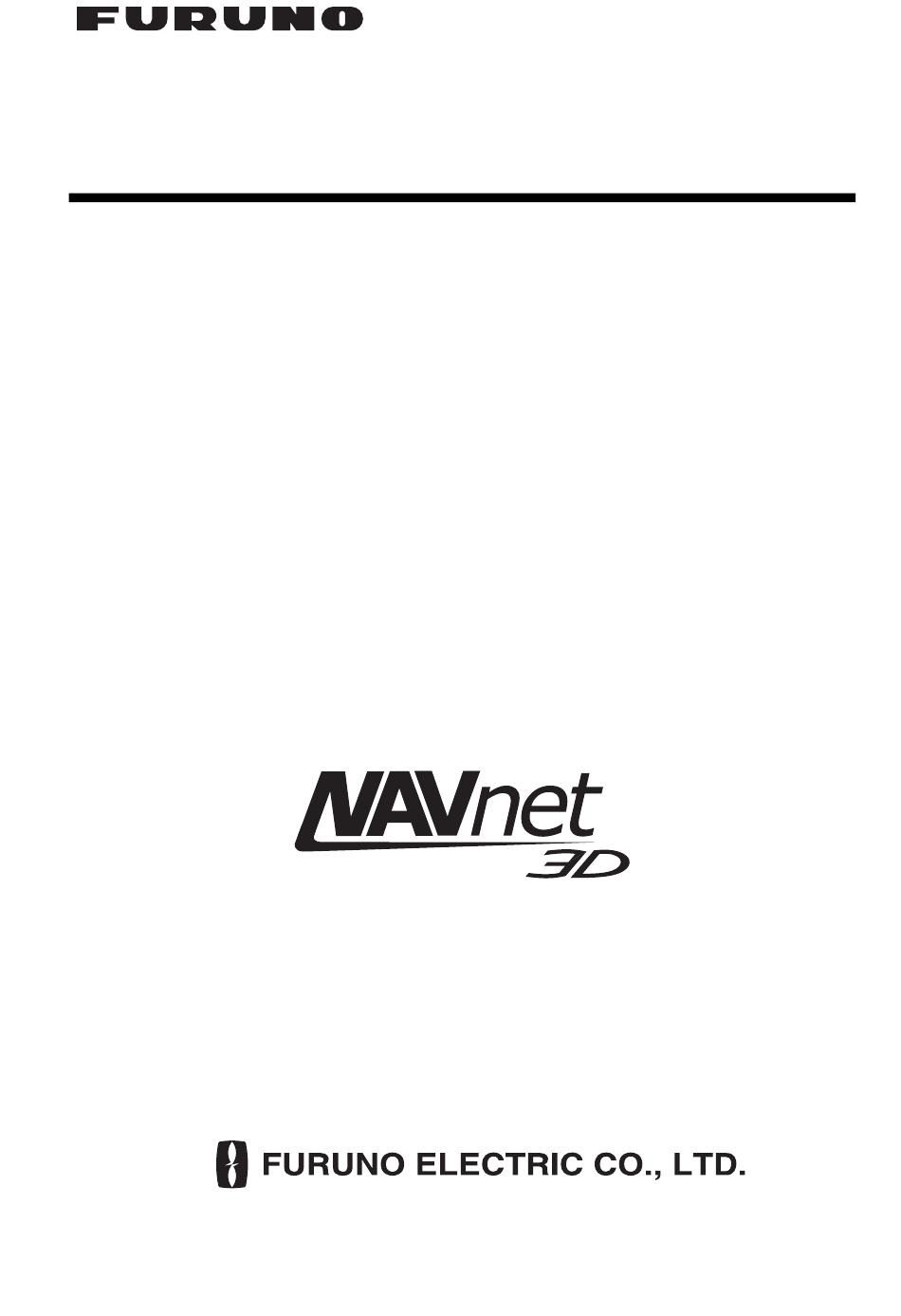

Installations- Handbuch
Multi-Funktions- Display
www.furuno.com
ww
.furuno.com
MFD8/MFD12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Furuno MFD8
Inhaltszusammenfassung für Furuno MFD8
-
Seite 1: Inhaltsverzeichnis
Installations- Handbuch Multi-Funktions- Display MFD8/MFD12 SICHERHEITSHINWEISE ................i SYSTEMKONFIGURATION ................ ii GERÄTEÜBERSICHT ................iv 1. MONTAGE ..................... 1 Hinweise für die Montage .....................1 Bündige Montage ......................2 Auf-Tisch-Montage .......................4 2. ANSCHLÜSSE..................5 3. KONFIGURIEREN DER ANLAGE ............11 Einrichtung für einzelnes MFD im Netzwerk...............12 Einrichtung für mehrere MFDs im Netzwerk...............25... - Seite 2 Pub. No. IDE-44440-B3 DATE OF ISSUE: JUN. 2013...
-
Seite 3: Sicherheitshinweise
Stromschlag kommen. kompass kompass Achten Sie darauf, dass die Spannungsversorgung zur 0,90 m 0,60 m MFD8 Nennspannung des Geräts passt. MFD12 0,85 m 0,55 m Der Anschluss einer nicht geeigneten Spannungsversorgung kann einen Brand auslösen oder das Gerät beschädigen. -
Seite 4: Systemkonfiguration
KÜNFTIGE (MAUS, TASTATUR) VERWENDUNG) FAX-30 NMEA 2000 HUB-101 FA- 50 MULTI-FUNKTIONS- (GP-330B USW.) DISPLAY MFD8 PSU-012: mit DRS4A/6A/12A FISCHFINDER PSU-013: mit DRS25A 12-24 VDC*2 (DFF-Serie, ETR-6/10N, ETR-30N, FCV-1150) Vgl. die nachfolgende Abbildung für die im System : Standardzubehör verwendeten Gleichrichter. - Seite 5 MFD12 RADARSENSOR RADARSENSOR DRS2D/DRS4D DRS4A/DRS6A/DRS12A/DRS25A ODER NETZTEIL* PSU-012 oder PSU-013 12-24 VDC* MONITOR MU-155C/170C usw. AIS-EMPFÄNGER, KURSSENSOR oder VIDEO IN (CCD EXTERNER SUMMER KAMERA, MAX. 2) GPS NAVIGATOR LINE OUT GP-320B/330B (SPKR USW.) LINE IN (MIC, USB-GERÄT KÜNFTIGE (MAUS, TASTATUR) VERWENDUNG) FAX-30 NMEA 2000...
-
Seite 6: Geräteliste
Standardzubehör Name Code-Nr. Menge Anmerkungen Multi-Funktions- MFD8 Auswählen. Display MFD12 Installationsma- CP19-00900 000-011-780 1 Satz Für MFD8, CP19-00901*, Kabel terial CP19-01000 000-011-781 Für MFD12, CP19-01001*, Kabel Ersatzteile SP19-00701 001-028-020 1 Satz Für MFD8, Sicherungen SP19-00801 001-028-030 Für MFD12, Sicherungen Zubehör... - Seite 7 Name Typen Code-Nr. Anmerkungen Kabelsatz MOD-Z072-020+ 000-167-175-10 LAN-Cross, 4-Paar, 2 m MOD-Z072-050+ 000-167-176-10 LAN-Cross, 4-Paar, 5 m MOD-Z072-100+ 000-167-177-10 LAN-Cross, 4-Paar, 10 m MOD-Z073-030+ 000-167-171-10 LAN-Gerade, 2-Paar, 3 m MJ-A6SPF0016-005C 000-159-689-11 Für FAX-30, ETR6N/10N-Anschluss NMEA-Anschluss LTWSS050505FMF- 000-168-603-10 NMEA 2000-Verteiler, TS001 Mikro-Stil LTWMC-05BMMT- 000-168-604-10...
-
Seite 8: Montage
• Ein Magnetkompass, der sich zu nahe am Sichtgerät befindet, kann gestört werden. Halten Sie die Sicherheitsabstände für Kompasse ein, die in den SICHERHEITSHINWEISEN genannt werden, um Störungen von Magnetkompassen zu vermeiden. Das Gerät MFD8/12 ist zur bündigen Montage in einer Konsole oder einer Platte und zur Auf-Tisch-Montage geeignet. -
Seite 9: Einbau
Einbau 1. Fertigen Sie mit Hilfe der mitgelieferten Schablone am Einbauort einen Ausschnitt für das MFD8 oder 12 an. 2. Entfernen Sie die vordere Abdeckplatte vom MFD, indem Sie die Halterungen an der Rückseite in der nachfolgend gezeigten Reihenfolge lösen. - Seite 10 1. Setzen Sie das Entfernungswerkzeug in eine Kerbe an der Unterseite des Geräts. 2. Ziehen Sie das Entfernungswerkzeug, um die Platte leicht anzuheben. Wiederholen Sie dies für alle Kerben an der Unterseite des Geräts. 3. Führen Sie das Entfernungswerkzeug in den freien Raum an beiden Seiten des Geräts ein und ziehen Sie daran, um die Platte leicht anzuheben.
-
Seite 11: Auf-Tisch-Montage
Auf-Tisch-Montage Folgen Sie den nachfolgenden Anweisungen zur Montage des MFD8 oder 12 auf einem Tisch. 1. Befestigen Sie beim MFD12 eine Laufbuchse an beiden Seiten des Sichtgeräts. 2. Befestigen Sie die Aufhängung mit vier Blechschrauben (mitgeliefert). 3. Drehen Sie die Griffbolzen in das Sichtgerät ein, setzen Sie es in die Aufhängung und ziehen Sie die Griffbolzen fest. -
Seite 12: Anschlüsse
Alle Anschlüsse befinden sich an der Rückseite des Geräts. Schalten Sie das Gerät NICHT EIN, bevor alle Anschlüsse korrekt angebracht sind. Ausführliche Informationen zu den NMEA 2000-Anschlüssen finden Sie in der “Furuno CAN Bus-Netzwerk-Einrichtungsanleitung” (TIE-00170) auf Tech-Net. 12-24 VDC MJ-A3SPF0017-050ZC (MFD8) - Seite 13 Verwendung von DATA2-Port (NMEA0183) Verwenden Sie zum Anschluss mehrerer NMEA 0183-Geräte den mitgelieferten Kabelsatz FRUDD-18AFFM-L180. Dieses Kabel verfügt über einen 18P-Anschluss. Löten Sie die entsprechenden Kabel des FRUDD-18AFFM-L180 und die von Sensoren kommenden Kabel. Die Kabelanordnung ist nachfolgend gezeigt. Kontakt-Nr. Farbe Funktion Anmerkung (Port-Nr.)
- Seite 14 Video-Schnittstellengeräte (analog) Es können maximal zwei Kamera-/Videogeräte angeschlossen werden. Hierfür ist das folgende Kabel erforderlich (vor Ort beschaffen). • BNC-Anschluss • 3C2V- (Japan Industrial Standard (JIS) oder Äquivalent) Koaxialkabel (Impedanz 75Ω) Isolator Abschirmung Vinylmantel Leiter S = 0,19 mm = 0,5 mm Video-Schnittstellengeräte (digital) Das NavNet 3D kann digitale Bilder von IP-Kameras über LAN anzeigen (nur AXIS-Modell 212 oder 207) Die zugewiesenen IP-Adressen sind 172.31.200.003 bis 006.
- Seite 15 Anschluss der Kabel an die DVI-D-, VIDEO-, AUDIO- oder USB-Ports Diese Ports befinden sich hinter der Anschlussabdeckung an der Rückseite. Der Zugriff auf die Ports und die Anschlusskabel wird nachfolgend erläutert. Es gibt zwei Vorgehensweise, mit und ohne Wasserdichtigkeit. Für wasserdichte Verkabelung Für dieses Verfahren ist die optionale Anschlussmanschette erforderlich (Typ: OP19-7, Code-Nr.: 001-028-090).
- Seite 16 5. Setzen Sie auf jeden Kabel einen Gummistopper. Die größte Öffnung ist für das DVI-D-Kabel. Gummistopper Kabel 6. Befestigen Sie den Befestigungsmetallrahmen und die Manschettenabdeckung mit vier Anschlussschrauben (M3x10, im Lieferumfang enthalten) am Sichtgerät. Anschlüsse Manschettenabdeckung Befestigungsmetallrahmen Anschlussschrauben Gummistopper 7. Schieben Sie den Gummistopper in die Öffnung der Gummimanschette und befestigen Sie die Gummimanschette und den Stopper mit dem Kabelbinder.
- Seite 17 Für nicht-wasserdichte Verkabelung Wenn eine wasserdichte Verkabelung nicht erforderlich ist, verwenden Sie die Kabelbefestigungsmetallplatte (im Lieferumfang enthalten). 1. Lösen Sie die vier Anschlussschrauben, um die Anschlussabdeckung an der Rückseite des Sichtgeräts zu entfernen. Sie können die Anschlussschrauben entsorgen. Anschlussschraube Anschlussabdeckung (4 Stück) 2.
-
Seite 18: Konfigurieren Der Anlage
3. KONFIGURIEREN DER ANLAGE Dieses Kapitel zeigt die Konfigurierung Ihres Systems, je nach den Geräten, die Sie angeschlossen haben. Zur Vereinfachung dieses Vorgangs stellen wir den Installationsassistenten zur Verfügung. Er verfügt über alle Elemente, die zur Einrichtung Ihres Systems erforderlich sind. Der Installationsassistent verfügt über vier Registerkarten, die jeweils einige Dialogfelder enthalten. -
Seite 19: Einrichtung Für Einzelnes Mfd Im Netzwerk
Einrichtung für einzelnes MFD im Netzwerk Wenn Sie in Ihrem Netzwerk über ein MFD verfügen, gehen Sie wie folgt vor. Sprache, DHCP-Server-Einstellung 1. Drücken Sie den POWER (NETZSCHALTER) am Bediengerät, um das System einzuschalten. In wenigen Minuten startet der Installationsassistent. Wenn das System die Zahl der Sensoren festgestellt hat, wird der Bildschirm für die Sprachauswahl angezeigt. - Seite 20 Registerkarte "Own-NMEA 2000" Markieren Sie die PGNs (Parameter Group Number, NMEA 2000-Nachrichten), die vom NMEA 2000-Port ausgegeben werden sollen und klicken Sie auf die Schaltfläche [Next]. PGN-Nr. und Meldungen PGN-Nr. Message mean 126992 Systemzeit 127245 Ruder 127250 Schiffskurs 127251 Wenderate 127257 Attitude 127258...
- Seite 21 Registerkarten "Own-NMEA 0183 Port" 1 bis 3 Richten Sie die NMEA0183-Datenports ein. NMEA0183-Port 1: DATA1-Anschluss (7 Pins) NMEA0183-Port 2: DATA2-Anschluss (Pin-Nr.: 1 bis 4) NMEA0183-Port 3: DATA2-Anschluss (Pin-Nr.: 7 bis 11) Allen NMEA0183-Ports an Ihrem MFD sind Kennnamen zugeordnet. Wenn Ihnen der vorab zugewiesene Kennname nicht gefällt, können Sie ihn im Feld "Nickname"...
- Seite 22 9. Markieren Sie im Feld "Output Sentences", welche NMEA0183-Sätze ausgegeben werden sollen. NMEA0183-Ausgabesätze Name Bedeutung Name Bedeutung Wegpunkt-Ankunftsalarm Loran-C-Daten Autopilot-Satz Peilungsursprung zum Ziel GPS/Transit BWC/BWR Peilung und Entfernung zum Geschwindigkeit/Kurs Wegpunkt (durchs Wasser) Tiefe unter Transducer Geschwindigkeit über Grund, Kurs (rechtweisend) GPS-Positionsdaten Wegpunktort...
-
Seite 23: Beschreibung
Menülement Beschreibung POS. Smoothing Wenn die Empfangsbedingungen ungünstig sind, kann die GPS-Bestimmung stark schwanken, auch wenn sich das Schiff nicht bewegt. Diese Schwankung kann durch Glättung der rohen GPS-Fixes reduziert werden. Es stehen Einstellungen zwischen 000 und 999 zur Verfügung. Je höher die Einstellung, umso glatter die Rohdaten;... - Seite 24 Registerkarte "Global-Analog Video" 13.Allen mit dem MFD verbundenen analogen Videogeräten sind entsprechende Kennnamen ("PinP1 bis 2") zugeordnet. Wenn Ihnen der vorab zugewiesene Kennname nicht gefällt, können Sie ihn hier ändern. Wählen Sie mit dem Cursorblock die Stelle aus. Drehen Sie den RotoKey zur Auswahl eines Zeichens und drücken Sie ihn, um die Auswahl zu bestätigen.
- Seite 25 Registerkarte "Global-Nickname" Alle Geräte im NavNet 3D-System erhalten eigene Kennnamen. Wenn Ihnen der vorab zugewiesene Kennname nicht gefällt, können Sie ihn hier ändern. Wählen Sie mit dem Cursorblock die Stelle aus. Drehen Sie den RotoKey zur Auswahl eines Zeichens und drücken Sie ihn, um die Auswahl zu bestätigen.
- Seite 26 Registerkarte "Global-Data Source" Das Dialogfeld "Data Source" zeigt die Quellen verschiedener Nav-Daten an. Wählen Sie bei mehreren Sensoren für ein Nav-Datenelement, etwa bei verschiedenen Geräten zur Positionsfeststellung, den zu verwenden Sensor im Pulldown-Menü. Element Beschreibung Einstellung Position & Wählen Sie den zu verwendenden Sensor GP-320B, GP-310B, SOG/COG für die Positionsfeststellung.
- Seite 27 (Einstellung für DFF1,3) a) Klicken Sie auf das Pulldown-Menü "Transducer Setup" und wählen Sie je nach dem angeschlossenen Sensor "Model Number", "TD-ID" oder "Manual". Model Number: Furuno-Sensor TD-ID: Airmar-Sensor mit TD-ID Manual: Andere Sensoren b) Wenn Sie in Schritt a) "Model Number" wählen, klicken Sie auf die Pulldown-Menüs "High Frequency"...
- Seite 28 d) Wenn der Satellitenkompass SC-30 oder SC-50/110 angeschlossen ist, richten Sie den Abstand zwischen der Antenneneinheit (oder dem Sensor) des Satellitenkompasses und dem Sensor (hoch und niedrig, falls angeschlossen) im Pulldown-Menü "Transducer Position for SC" ein. Bow-stern:Stellen Sie die Entfernung von der Antenneneinheit zum Sensor in Bug-Heck- Richtung ein.
- Seite 29 Klicken Sie auf das Pulldown-Menü "Transducer Setup" und wählen Sie je nach dem angeschlossenen Sensor "Model Number" oder "Manual". Model Number: Furuno-Sensor Manual: Andere Sensoren b) Wenn Sie in Schritt a) "Model Number" wählen, klicken Sie auf die Pulldown-Menüs "High Frequency"...
- Seite 30 Radar Richten Sie das Dialogfeld "Radar" je nach dem angeschlossenen Radargerät ein. 28.Klicken Sie auf das Pulldown-Menü "Radar Source", und wählen Sie das angeschlossene Radargerät aus, DRS RADOME, DRS OPEN oder FAR-2xx7. Für “FAR-2xx7” können die nachfolgend gezeigten Schritte 30 bis 31 nicht durchgeführt werden.
- Seite 31 31.Wenn "Main Bang" in der Bildschirmmitte angezeigt wird, klicken Sie auf die Schaltflächen [-] und [+] für die MBS-Anpassung, so dass "Main Bang" verschwindet, während Sie das Radarecho auf der rechten Seite des Displays beobachten. 32.Klicken Sie auf die Schaltfläche [Radar Operation], um die Feinabstimmung und das Video automatisch anzupassen.
-
Seite 32: Einrichtung Für Mehrere Mfds Im Netzwerk
Einrichtung für mehrere MFDs im Netzwerk Wenn Sie in Ihrem Netzwerk über mehrere MFDs verfügen, bezeichnen Sie eines davon als DHCP-Server (Dynamic Host Configuration Protocol). 1. Stellen Sie sicher, dass die jeweiligen DIP-Schalter für angeschlossene MFDs auf dem internen Hub EINgeschaltet sind. 2. - Seite 42 Y.NISHIYAMA 9/Aug/2011...
