Zonenalarm; Schutzzone Festlegen - Furuno MFD8 Benutzerhandbuch

6.12

Zonenalarm

Der Zweck des Zonenalarms besteht darin, akustische und visuelle Alarme auszuge-
ben, wenn sich Ziele (Schiffe, Inseln, Landmassen) in einen bestimmten Bereich be-
finden.
6.12.1

Schutzzone festlegen

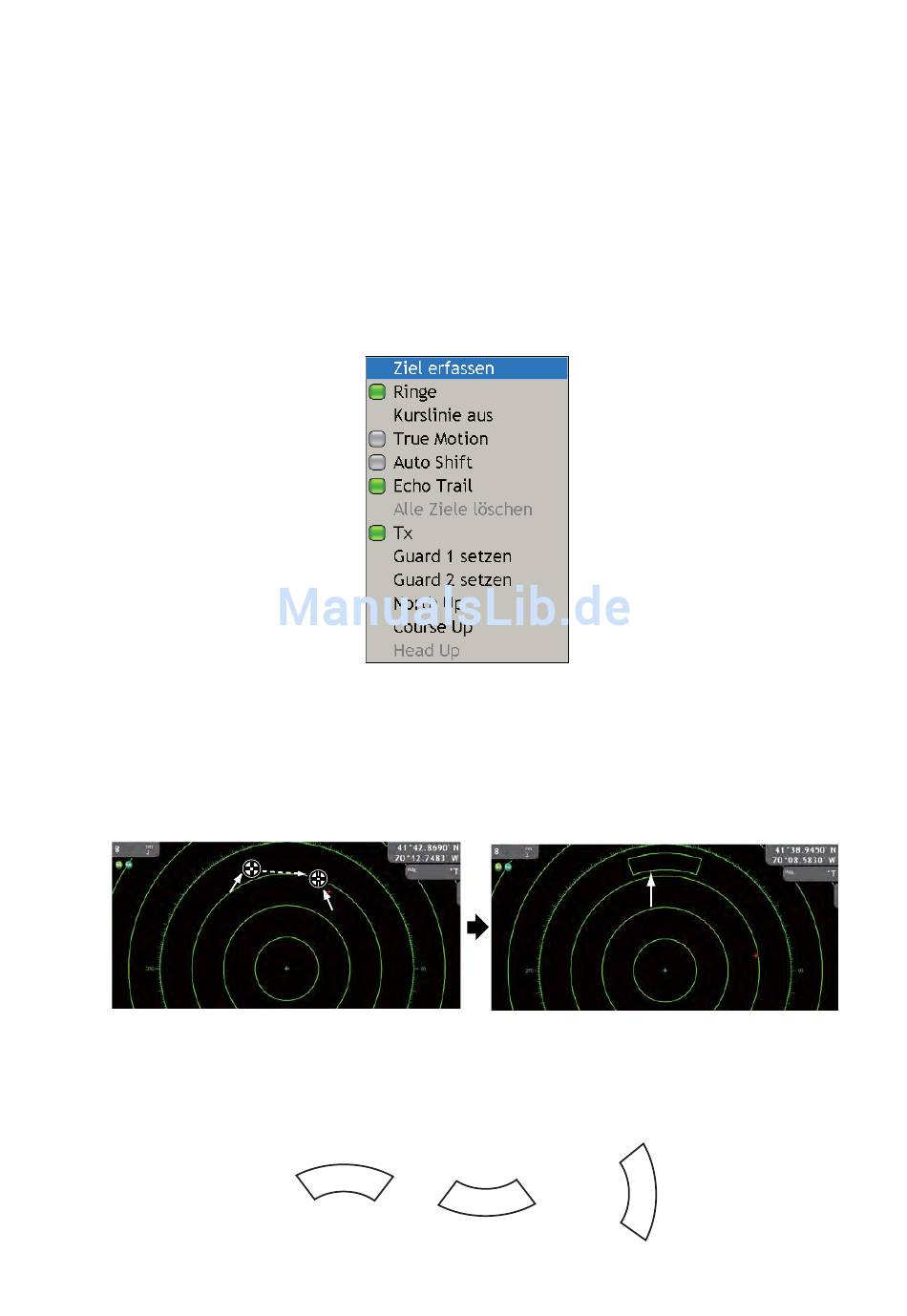

Es gibt zwei Möglichkeiten, eine Schutzzone festzulegen: über das Popup-Menü "Ra-
dar" oder mit den Soft-Bedienelementen ([Guard Zone]→[Zone] 1(2)). Die folgende
Anleitung zeigt das Festlegen einer Zone über das Popup-Menü.
1. Die right-click-Taste drücken, um das Popup-Menü "Radar" aufzurufen.
2. Mit dem RotoKey "Guard 1 setzen" oder "Guard 2 setzen" auswählen, je nach-
dem, welche Zone eingestellt werden soll.
3. Den Cursor mit dem Cursorpad auf Punkt A für die Schutzzone setzen und die
left-click -Taste drücken.
4. Den Cursor mit dem Cursorpad auf Punkt B für die Schutzzone ziehen und die
left-click -Taste drücken.
Cursor zu Punkt B ziehen
Punkt A
Hinweis 1: Um eine Schutzzone von 360 Grad einzurichten, setzten Sie die Pei-
lung für Position B auf die gleiche Stelle wie die für Position A.
Hinweis 2: Die Position der Punkte A und B legt den Umfang der Schutzzone fest.
Es folgen einige Beispiele.
153
Punkt B
A
X B
X
B
X
X A
B
X
6. Radar
Guard Zone
A
X
6-15
153
