7. Fischfinder
DFF
Stampfen: Wenn dieses MFD an einen FURUNO-Satellitenkompass und einen Netz-
werk-Fischfinder DFF1 oder DFF3 angeschlossen ist, können durch die Aktivierung
von "Stampfen" die Auswirkungen des Stampfens kompensiert werden. Wenn sich
das Schiff in rauer See befindet, werden das Bodenecho und die Fischechos unbe-
ständig angezeigt, da sich die Entfernung zum Grund häufig ändert. Der Satelliten-
kompass gibt Daten für Stampfen und Rollen aus, die die Sende- und
Empfangssignale des Fischfinder ausgleichen, um so ein stabiles Bild zu ermögli-
chen.
7.15

Anzeige interpretieren

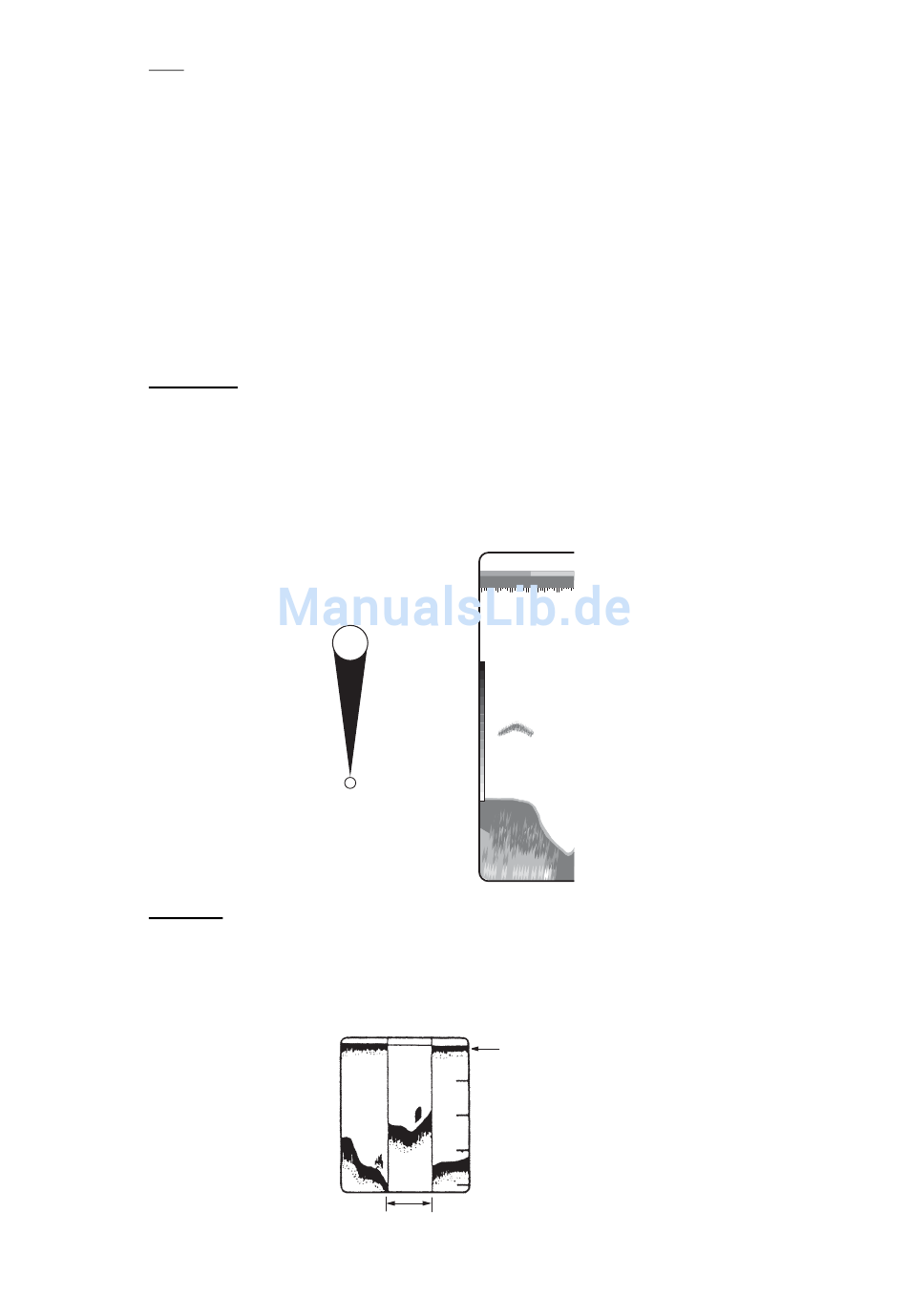

Farbskala
Der Farbbalken zeigt die Relation zwischen der Intensität des Echos und der Echofar-
be auf dem Bildschirm. Die oberste Farbe (rötlich-braun) ist die stärkste Farbe, die un-
teren Farben sind die schwächsten. Der Balken kann als Referenz zur Abschätzung
der Dichte eines Fischschwarms, der Fischart und der Bodenhärte herangezogen
werden.
Nulllinie
Die Nulllinie repräsentiert die Position des Sensors. Sie bewegt sich aus dem Bild-
schirm hinaus, wenn ein verschobener Bereich verwendet wird, oder wird als Tiefgang
angezeigt, wenn der Tiefgang des Schiffes eingegeben wird.
7-22
STARK
ROTBRN
ROT
ORANGE
GELB
GRÜN
HELLBLAU
BLAU
TIEFBLAU
SCHWACH
Kein Signal
Bereich geändert
49.6
ft
Nulllinie
