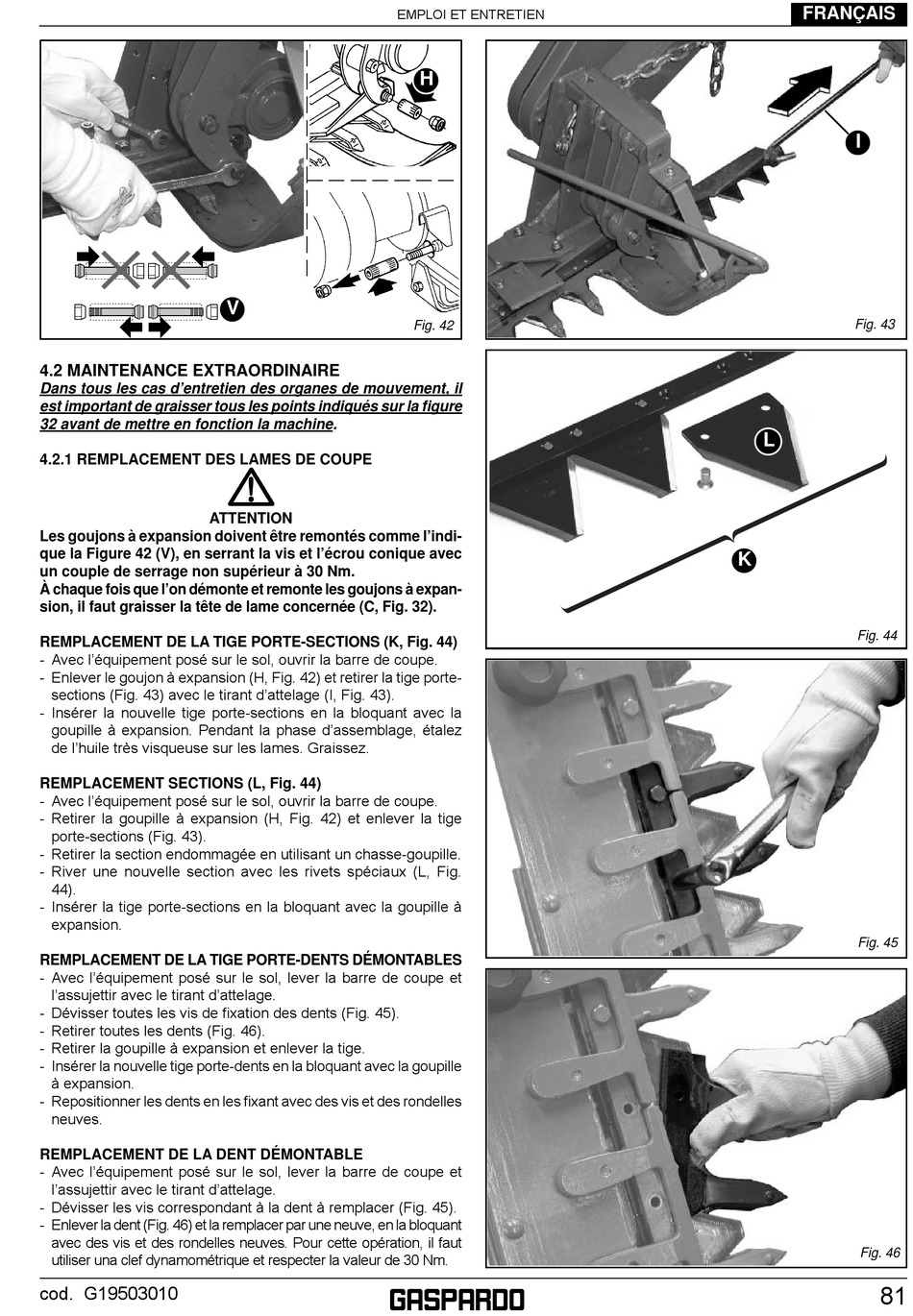

4.2 MAINTENANCE EXTRAORDINAIRE
Dans tous les cas d'entretien des organes de mouvement, il
est important de graisser tous les points indiqués sur la fi gure
32 avant de mettre en fonction la machine.
4.2.1 REMPLACEMENT DES LAMES DE COUPE
ATTENTION
Les goujons à expansion doivent être remontés comme l'indi-
que la Figure 42 (V), en serrant la vis et l'écrou conique avec
un couple de serrage non supérieur à 30 Nm.
À chaque fois que l'on démonte et remonte les goujons à expan-
sion, il faut graisser la tête de lame concernée (C, Fig. 32).
REMPLACEMENT DE LA TIGE PORTE-SECTIONS (K, Fig. 44)
- Avec l'équipement posé sur le sol, ouvrir la barre de coupe.
- Enlever le goujon à expansion (H, Fig. 42) et retirer la tige porte-
sections (Fig. 43) avec le tirant d'attelage (I, Fig. 43).
- Insérer la nouvelle tige porte-sections en la bloquant avec la
goupille à expansion. Pendant la phase d'assemblage, étalez
de l'huile très visqueuse sur les lames. Graissez.
REMPLACEMENT SECTIONS (L, Fig. 44)
- Avec l'équipement posé sur le sol, ouvrir la barre de coupe.
- Retirer la goupille à expansion (H, Fig. 42) et enlever la tige
porte-sections (Fig. 43).
- Retirer la section endommagée en utilisant un chasse-goupille.
- River une nouvelle section avec les rivets spéciaux (L, Fig.
44).
- Insérer la tige porte-sections en la bloquant avec la goupille à
expansion.
REMPLACEMENT DE LA TIGE PORTE-DENTS DÉMONTABLES
- Avec l'équipement posé sur le sol, lever la barre de coupe et
l'assujettir avec le tirant d'attelage.
- Dévisser toutes les vis de fi xation des dents (Fig. 45).
- Retirer toutes les dents (Fig. 46).
- Retirer la goupille à expansion et enlever la tige.
- Insérer la nouvelle tige porte-dents en la bloquant avec la goupille
à expansion.
- Repositionner les dents en les fi xant avec des vis et des rondelles
neuves.
REMPLACEMENT DE LA DENT DÉMONTABLE
- Avec l'équipement posé sur le sol, lever la barre de coupe et
l'assujettir avec le tirant d'attelage.
- Dévisser les vis correspondant à la dent à remplacer (Fig. 45).
- Enlever la dent (Fig. 46) et la remplacer par une neuve, en la bloquant
avec des vis et des rondelles neuves. Pour cette opération, il faut
utiliser una clef dynamométrique et respecter la valeur de 30 Nm.
cod. G19503010
EMPLOI ET ENTRETIEN
V

H
Fig. 42
FRANÇAIS
I
Fig. 43
L
K
Fig. 44
Fig. 45
Fig. 46
