FRANÇAIS
3.0.4 ADAPTATION DE L'ARBRE À CARDANS
L'arbre à cardans, fourni avec la machine, a une longueur standard.
L'adaptation de l'arbre à cardans pourrait donc s'avérer nécessaire.
Dans ce cas, avant toute opération sur l'arbre à cardans, contacter
son Constructeur pour l'adaptation éventuelle.
IMPORTANT

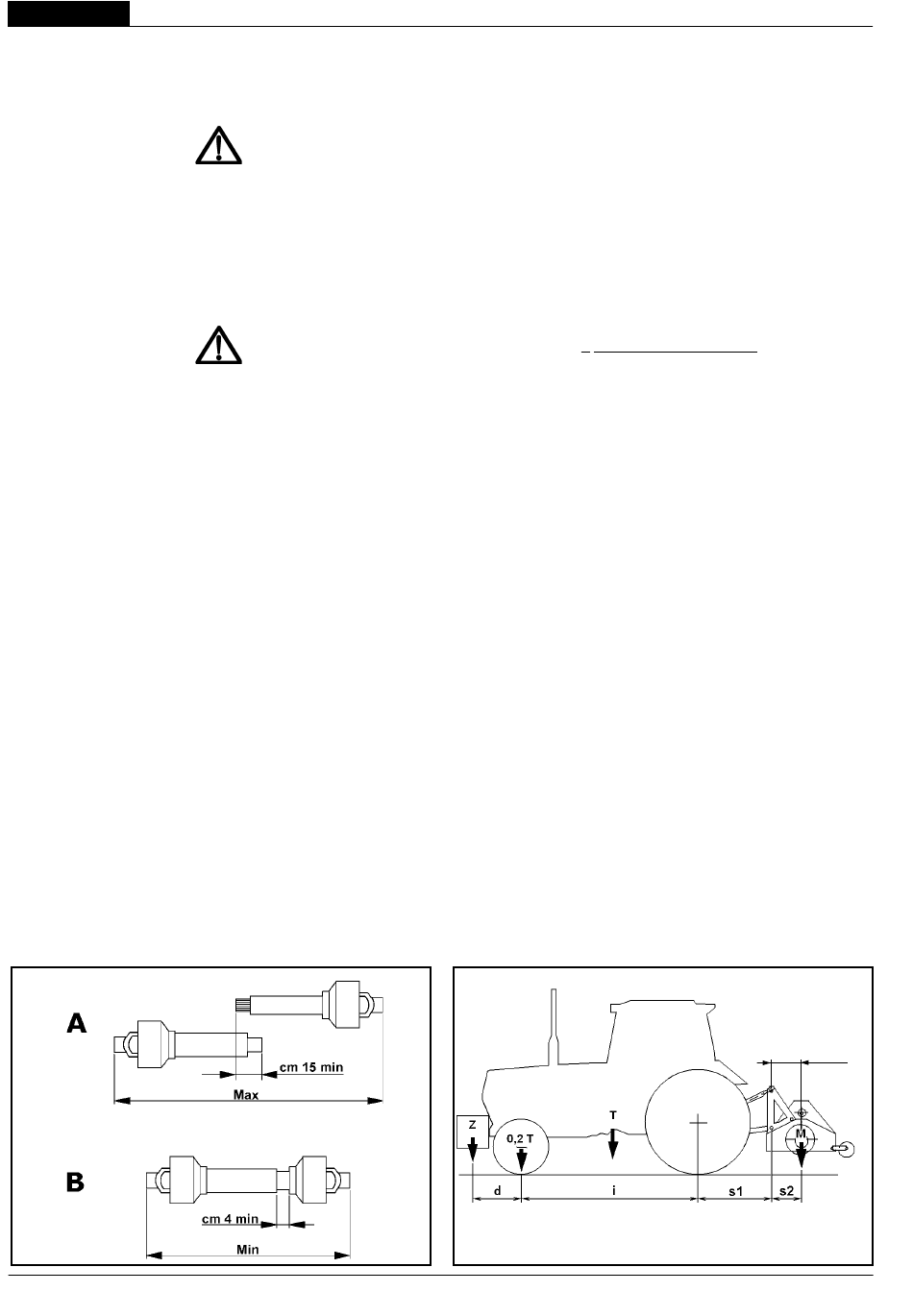

- Quand l'arbre à cardans est déboîté au maximum, les deux
tubes doivent se superposer d'au moins 15 cm (A, Fig. 17).
Quand il est entièrement rentré, le jeu minimum admissible
doit être de 4 cm (B, Fig. 17).
- Si vous utilisez l'outillage sur un autre tracteur, vérifi ez les
instructions du point ci-dessus et controlez que les protec-
tions couvrent entièrement les parties en rotation de l'arbre
à cardans.
ATTENTION
Pour le transport de la faucheuse, suivez les indications con-
seillées par le constructeur.
Fig. 17
74
EMPLOI ET ENTRETIEN
3.0.5 STABILITE PENDANT LE TRANSPORT FAUCHEUSE-
TRACTEUR
Lorsqu'un faucheuse est attelé à un tracteur, devenant pour la
circulation routière partie intégrante de ce dernier, la stabilité de
l'ensemble tracteur-faucheuse peut varier entraînant des diffi cultés
de conduite ou de travail (cabrage ou embardée du tracteur). La
condition d'équilibre peut être rétablie en mettant dans la partie
antérieure du tracteur un nombre suffi sant de contrepoids, afi n de
distribuer les poids que supportent les deux essieux du tracteur
de manière suffi samment équitable.
Pour œuvrer en sécurité, il est nécessaire de respecter les indica-
tions du code de la route qui prescrit qu'au moins 20 % du poids du
seul tracteur doit être supporté par l'essieu avant et que le poids
supporté par les bras de levage ne doit pas être supérieur à 30 %
du poids du tracteur. Ces considérations sont synthétisées dans
les formules suivantes:
Les symboles ont la signifi cation suivante (pour référence voir
Fig. 18):
M (Kg) Poids en pleine charge supporté par les bras de levage
(poids + mass de charge, voir cap. 1.2 Identifi cation).
T (Kg) Poids du tracteur.
Z (Kg) Poids total du contrepoids.
(m) Empattement du traceur, à savoir la distance horizontale
i
entre les essieux du tracteur.
d (m) Distance horizontale entre le barycentre du contrepoids
et l'essieu avant du tracteur.
s1 (m) Distance horizontale entre le point d'attachement inférieur
de l'équipement et l'axe postérieur du tracteur (équipe-
ment soutenu à la terre).
s2 (m) Distance horizontale entre le barycentre de l'équipement
et le point d'attachement inférieur de l'équipement (équi-
pement soutenu à la terre).
La quantité de contrepoids à appliquer selon le résultat de la formule
correspond à la quantité minimale nécessaire pour la circulation
routière. Si, pour des raisons de performance du tracteur ou pour
améliorer l'assiette du faucheuse en fonctionnement, il est néces-
saire d'augmenter cette valeur, consulter le livret du tracteur pour
en vérifi er les limites.
Si la formule pour le calcul du contrepoids donne un résultat négatif,
il n'est pas nécessaire d'appliquer un poids supplémentaire. Il est
toutefois possible, toujours dans le respect des limites du tracteur,
d'appliquer une quantité adéquate de poids, afi n de garantir une
plus grande stabilité pendant la marche.
Fig. 18

Z > [M x (s1+s2)]-(0.2 x T x i)
(d+i)
cod. G19503010
410
mm
