ITALIANO
3.0.4 ADATTAMENTO ALBERO CARDANICO
L'albero cardanico, fornito con la macchina, è di lunghezza stan-
dard. Si può quindi rendere necessario l'adattamento dell'albero
cardanico. In questo caso prima di intervenire sull'albero car-
danico, interpellare il Costruttore del medesimo per l'eventuale
adattamento.

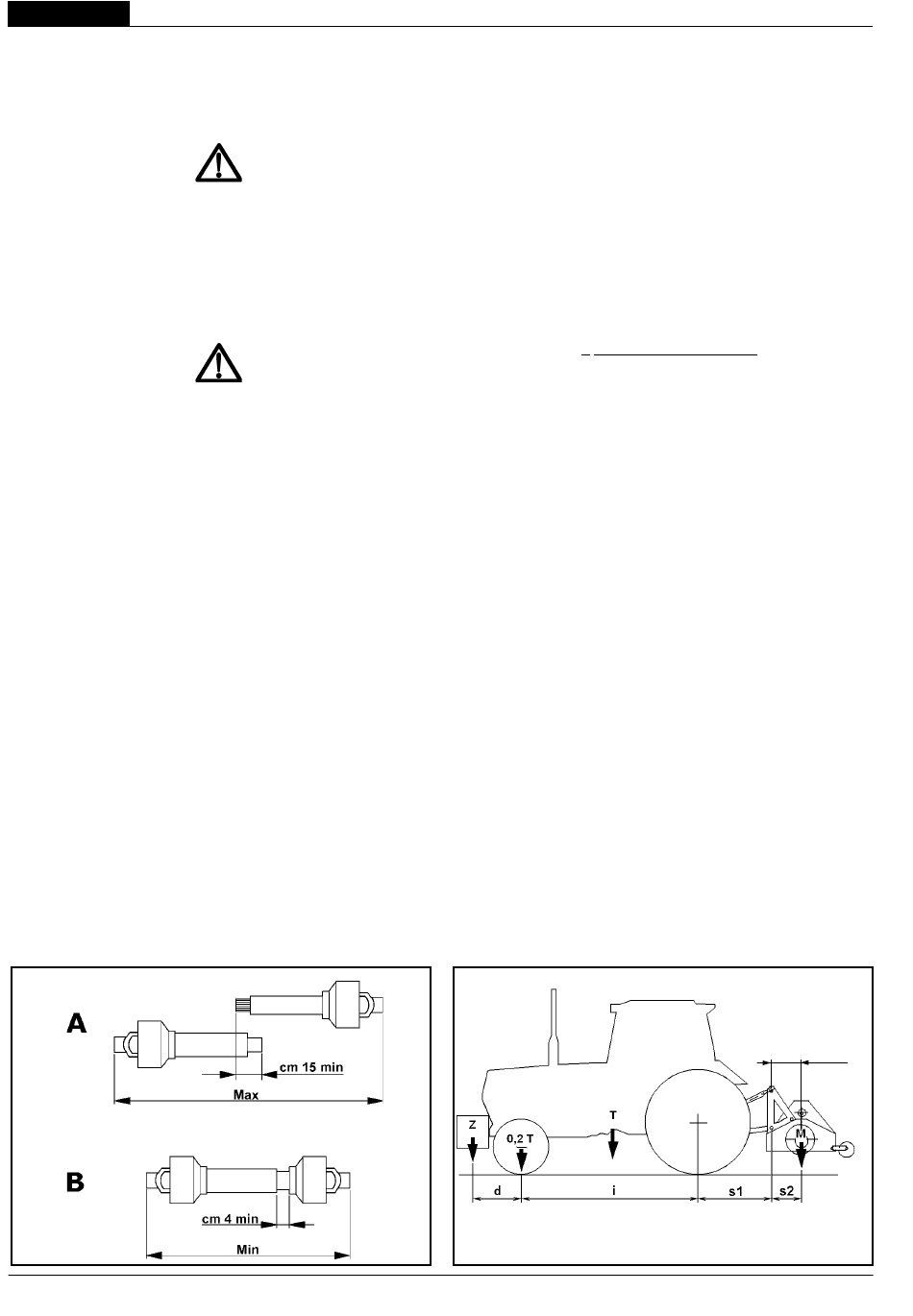

- Quando l'albero cardanico è sfi lato al massimo, i 2 tubi devono
sovrapporsi per almeno 15 cm (A Fig. 17). Quando esso è in-
serito al massimo, il gioco minimo consentito deve essere
di 4 cm (B Fig. 17).
- Usando l'attrezzatura su di un altro trattore, verifi care quanto
riportato nel punto superiore e verifi care che le protezioni
coprano completamente le parti in rotazione dell'albero
cardanico.
ATTENZIONE
Per il trasporto della falciatrice seguire sempre le indicazioni
consigliate dal costruttore.
Fig. 17
14
CAUTELA
USO E MANUTENZIONE
3.0.5 STABILITÀ IN TRASPORTO FALCIATRICE-
TRATTORE
Quando una falciatrice viene accoppiata al trattore, divenendo
ai fi ni della circolazione stradale parte integrante dello stesso, la
stabilità del complesso trattore-falciatrice può variare causando
diffi coltà nella guida o nel lavoro (impennamento o sbandamento
del trattore). La condizione di equilibrio può essere ristabilita
ponendo nella parte anteriore del trattore un numero suffi ciente
di zavorre, in modo tale da distribuire i pesi che gravano sui due
assali del trattore in modo suffi cientemente equo. Per operare in
sicurezza è necessario rispettare le indicazioni riportate nel codice
della strada il quale prescrive che almeno il 20 % del peso del solo
trattore deve gravare sull'asse anteriore e che la massa gravante
sui bracci del sollevatore non deve essere maggiore del 30 % del
peso del trattore stesso. Queste considerazioni sono sintetizzate
nelle formule seguenti:
I simboli hanno il seguente signifi cato (per riferimento vedi Fig. 18):
M (Kg) Massa a pieno carico gravante sui bracci del sollevatore
(Peso + Carico, vedi capitolo 1.2 Identifi cazione).
T (Kg) Massa del trattore.
Z (Kg) Massa complessiva della zavorra.
(m) Passo del trattore, ossia la distanza orizzontale tra gli
i
assali del trattore.
d (m) Distanza orizzontale tra il baricentro della zavorra e l'as-
sale anteriore del trattore.
s1 (m) Distanza orizzontale tra il punto di attacco inferiore della
macchina operatrice e l'assale posteriore del trattore
(macchina operatrice appoggiata al suolo).
s2 (m) Distanza orizzontale tra il baricentro della macchina
operatrice ed il punto di attacco inferiore della macchina
operatrice (macchina operatrice appoggiata al suolo).
La quantità di zavorra che deve essere applicata secondo quanto
ricavato dalla formula è da intendersi la minima necessaria per la
circolazione stradale. Se per motivi di prestazione del trattore o
per migliorare l'assetto della falciatrice in lavorazione si ritenesse
necessario aumentare tale valore, consultare il libretto del trattore
per verifi carne i limiti. Qualora la formula per il calcolo della zavorra
desse risultato negativo non è necessaria l'applicazione di alcun
peso aggiuntivo. In ogni caso, sempre nel rispetto dei limiti della
trattrice, al fi ne di garantire maggior stabilità durante la marcia è
possibile applicare una quantità congrua di pesi. Verifi care che
le caratteristiche dei pneumatici della trattrice siano adeguate al
carico.
Fig. 18

Z > [M x (s1+s2)]-(0.2 x T x i)
(d+i)
cod. G19503010
410
mm
