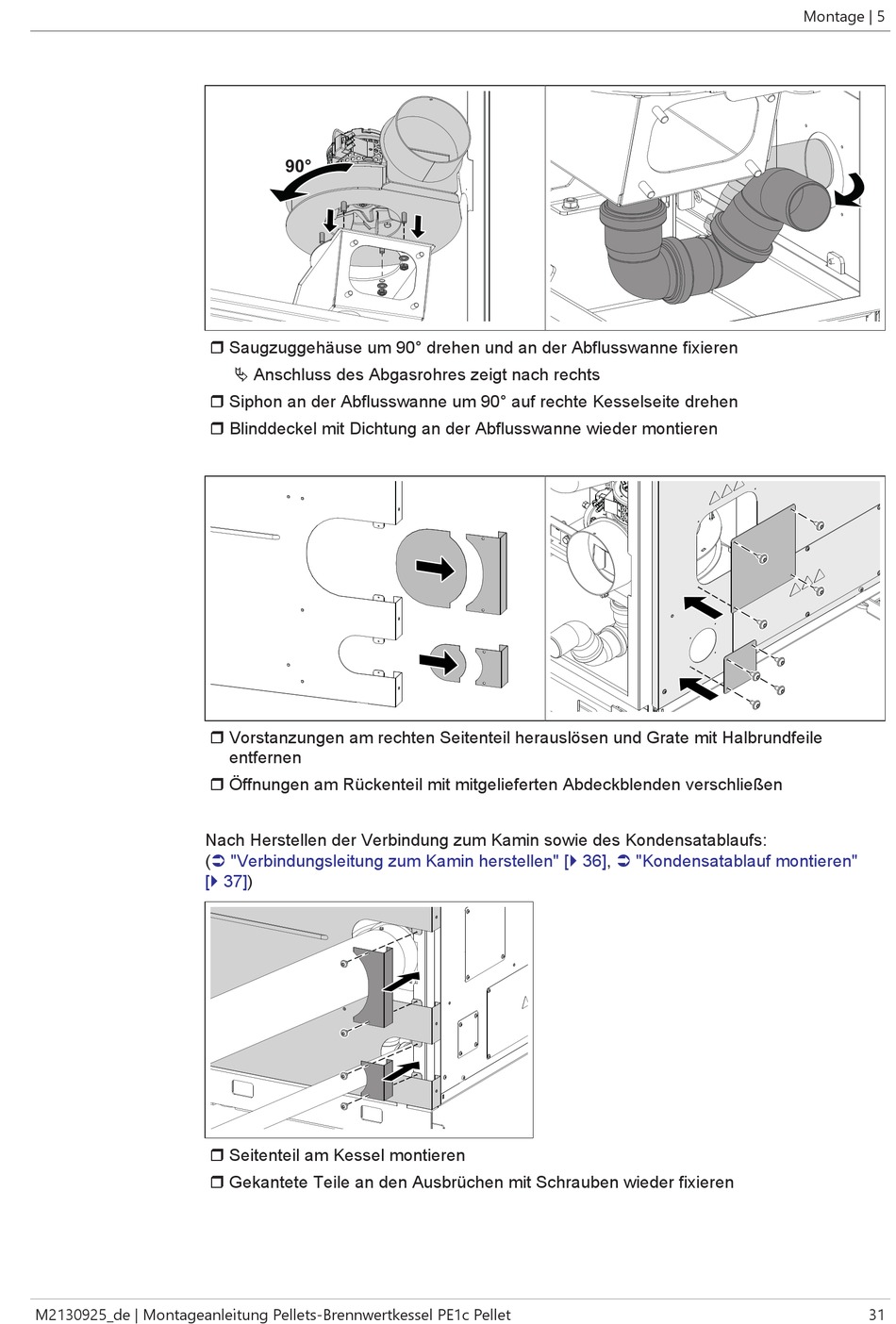

M2130925_de | Montageanleitung Pellets-Brennwertkessel PE1c Pellet
90°
r Saugzuggehäuse um 90° drehen und an der Abflusswanne fixieren
Ä Anschluss des Abgasrohres zeigt nach rechts
r Siphon an der Abflusswanne um 90° auf rechte Kesselseite drehen
r Blinddeckel mit Dichtung an der Abflusswanne wieder montieren
r Vorstanzungen am rechten Seitenteil herauslösen und Grate mit Halbrundfeile
entfernen
r Öffnungen am Rückenteil mit mitgelieferten Abdeckblenden verschließen
Nach Herstellen der Verbindung zum Kamin sowie des Kondensatablaufs:
(Ü "Verbindungsleitung zum Kamin herstellen"
[} 37])
r Seitenteil am Kessel montieren
r Gekantete Teile an den Ausbrüchen mit Schrauben wieder fixieren
[} 36],
Ü "Kondensatablauf montieren"
Montage | 5
31
