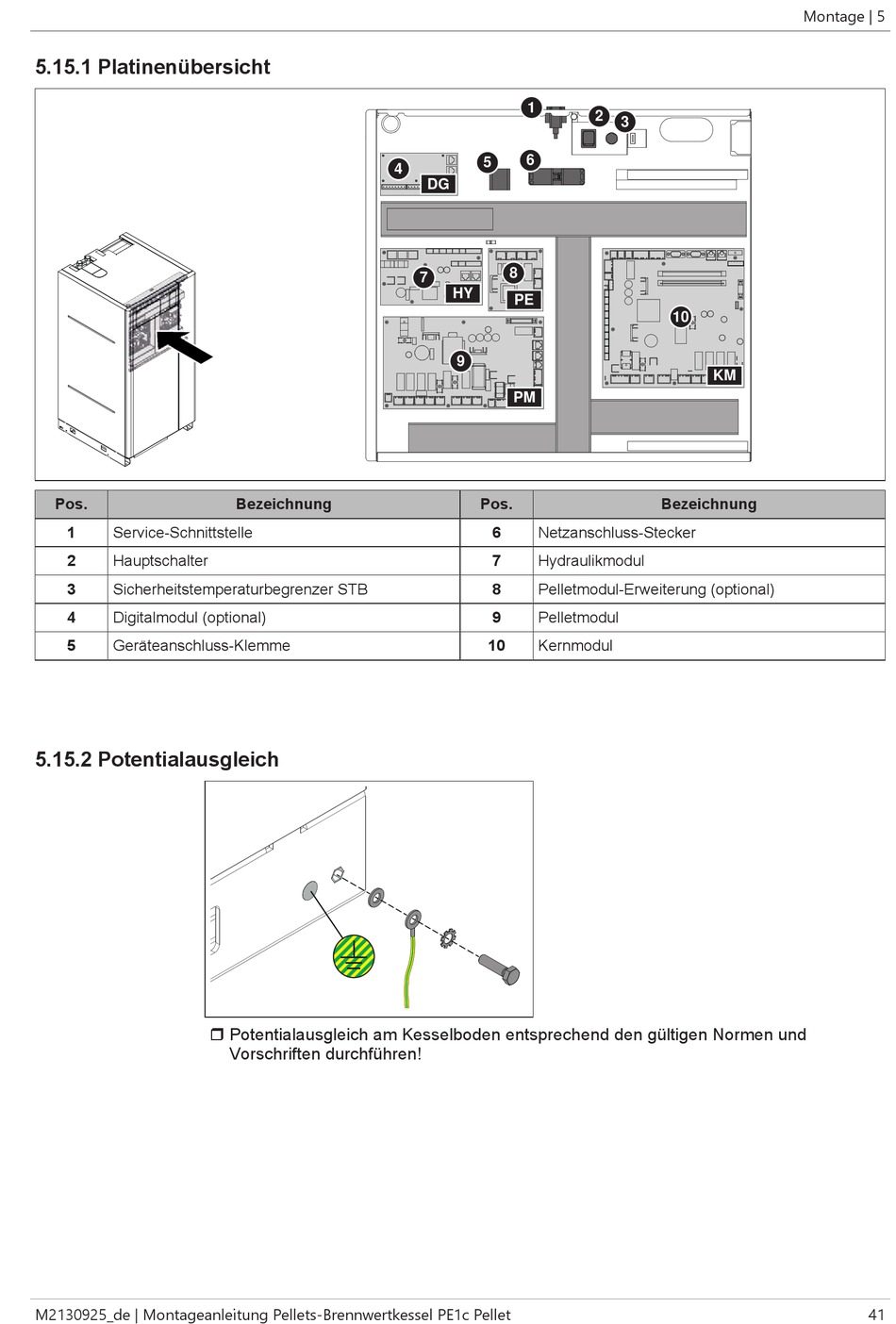

5.15.1 Platinenübersicht
Pos.
1
Service-Schnittstelle
2
Hauptschalter
3
Sicherheitstemperaturbegrenzer STB
4
Digitalmodul (optional)
5
Geräteanschluss-Klemme
5.15.2 Potentialausgleich
M2130925_de | Montageanleitung Pellets-Brennwertkessel PE1c Pellet
Bezeichnung
r Potentialausgleich am Kesselboden entsprechend den gültigen Normen und
Vorschriften durchführen!
1
6
5
4
DG
8
7
HY
PE
9
PM
Pos.
6
Netzanschluss-Stecker
7
Hydraulikmodul
8
Pelletmodul-Erweiterung (optional)
9
Pelletmodul
10
Kernmodul
2
3
10
KM
Bezeichnung
Montage | 5
41
