Montageanleitung

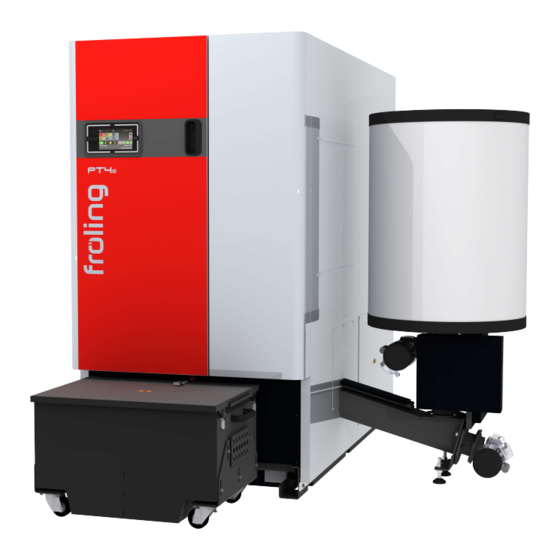

Pelletskessel PT4e 120-180
Deutschsprachige Original-Montageanleitung für die Fachkraft!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
M2270020_de | Ausgabe 24.02.2020
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froling PT4e 120
Inhaltszusammenfassung für Froling PT4e 120
- Seite 1 Montageanleitung Pelletskessel PT4e 120-180 Deutschsprachige Original-Montageanleitung für die Fachkraft! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M2270020_de | Ausgabe 24.02.2020 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Kaminanschluss / Kaminsystem 3.8.1 Zugbegrenzer 3.8.2 Messöffnung Kesselentlüftung Technik Abmessungen Komponenten und Anschlüsse Externes Saugmodul Technische Daten 4.4.1 PT4e 120 - 150 4.4.2 PT4e 160 - 180 4.4.3 Daten zur Auslegung des Abgassystems Montage Lieferumfang Transport Einbringung Zwischenlagerung Aufstellung im Heizraum 5.5.1 Kessel von Palette demontieren 5.5.2... - Seite 3 Austragsystem in Software konfigurieren Abschließende Arbeiten Inbetriebnahme Vor Erstinbetriebnahme / Kessel konfigurieren Erstinbetriebnahme 6.2.1 Zulässige Brennstoffe Holzpellets 6.2.2 Unzulässige Brennstoffe Außerbetriebnahme Betriebsunterbrechung Demontage Entsorgung Notizen Anhang Adressen 9.1.1 Adresse des Herstellers Werkskundendienst 9.1.2 Adresse des Installateurs Montageanleitung PT4e 120-180 | M2270020_de...
-
Seite 4: Allgemein
Allgemein 1 Allgemein Wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause Fröling entschieden haben. Das Produkt ist nach dem neuesten Stand der Technik ausgeführt und entspricht den derzeit geltenden Normen und Prüfrichtlinien. Lesen und beachten Sie die mitgelieferte Dokumentation und halten Sie diese ständig in unmittelbarer Nähe zur Anlage verfügbar. -
Seite 5: Sicherheit
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 6: Qualifikation Des Montagepersonals
Sicherheit Qualifikation des Montagepersonals 2.2 Qualifikation des Montagepersonals VORSICHT Bei Montage und Installation durch unqualifizierte Personen: Sachschaden und Verletzungen möglich! Für die Montage und Installation gilt: ❒ Anweisungen und Hinweise in den Anleitungen beachten ❒ Arbeiten an der Anlage nur durch einschlägig qualifizierte Personen durchführen lassen Montage, Installation, Erstinbetriebnahme sowie Instandsetzungsarbeiten dürfen nur durch qualifizierte Personen durchgeführt werden:... -
Seite 7: Ausführungshinweise Normenhinweise
Technische Richtlinien Vorbeugender Brandschutz (Österreich) 3.1.3 Normen für die Aufbereitung des Heizungswassers ÖNORM H 5195-1 Verhütung von Schäden durch Korrosion und Steinbildung in Warmwasserheizungsanlagen mit Betriebstemperaturen bis 100 °C (Österreich) VDI 2035 Vermeidung von Schäden in Warmwasser-Heizungsanlagen (Deutschland) Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 8: Verordnungen Und Normen Für Zulässige Brennstoffe
Ausführungshinweise Normenhinweise SWKI BT 102-01 Wasserbeschaffenheit für Heizungs-, Dampf-, Kälte- und Klimaanlagen (Schweiz) UNI 8065 Technische Norm zur Regelung der Heizwasseraufbereitung. DM 26.06.2015 (Ministerialdekret der Mindestanforderungen) Anweisungen der Norm und deren Aktualisierungen befolgen. (Italien) 3.1.4 Verordnungen und Normen für zulässige Brennstoffe 1. -
Seite 9: Installation Und Genehmigung Der Heizungsanlage
Im Aufstellungsraum des Kessels keine chlorhaltigen Reinigungs- oder Betriebsmittel (z.B. Chlorgasanlagen für Schwimmbäder) und Halogenwasserstoffe benützen. ▪ Die Luftansaugöffnung des Kessels von Staubbefall freihalten. ▪ Die Anlage ist vor Verbiss bzw. Einnisten von Tieren (z.B. Nagern, …) zu schützen. Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 10: Anforderungen An Das Heizungswasser
Ausführungshinweise Hinweise zum Aufstellungsraum (Heizraum) Lüftung des Heizraums Der Heizraum ist direkt aus dem Freien zu be- und entlüften, wobei die Öffnungen und Luftführungen so zu gestalten sind, dass Witterungseinflüsse (Laub, Schneeverwehung, ...) keinerlei Beeinträchtigungen des Luftförderstromes verursachen können. Sofern in den einschlägigen Vorschriften zur baulichen Ausstattung des Heizraumes nicht anders vorgeschrieben, gelten dabei folgende Normen zur Gestaltung und Dimensionierung der Luftführung: Normenhinweis... -
Seite 11: Hinweise Für Den Einsatz Von Druckhaltesystemen
Druck pumpt der Kompressor Luft in das Gefäß. Ist der Druck zu hoch, wird Luft über ein Magnetventil abgelassen. Die Anlagen werden ausschließlich mit geschlossenen Membran-Ausdehnungsgefäßen realisiert und verhindern so einen schädlichen Sauerstoffeintrag in das Heizungswasser. Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 12: Rücklaufanhebung
Ausführungshinweise Rücklaufanhebung Pumpengesteuerte Druckhaltung Eine pumpengesteuerte Druckhaltestation besteht im Wesentlichen aus Druckhaltepumpe, Überstromventil und einem drucklosen Auffangbehälter. Das Ventil lässt Heizungswasser bei Überdruck in den Auffangbehälter strömen. Sinkt der Druck unter einen eingestellten Wert, saugt die Pumpe das Wasser aus dem Auffangbehälter und drückt es zurück in das Heizungssystem. -
Seite 13: Kaminanschluss / Kaminsystem
Die Messöffnung ist während des Betriebs der Anlage stets geschlossen zu halten. Der Durchmesser der verwendeten Messsonde des Fröling Werkskundendienstes beträgt 14 mm. Zur Vermeidung von Messfehlern durch Falschlufteintritt darf die Messöffnung einen Durchmesser von 21 mm nicht überschreiten. Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 14: Kesselentlüftung
Ausführungshinweise Kesselentlüftung 3.9 Kesselentlüftung ❒ Automatisches Entlüftungsventil am höchsten Punkt des Kessels oder beim Entlüftungsanschluss (wenn vorhanden) einbauen! ➥ Dadurch wird die Luft im Kessel ständig abgeführt und Funktionsbeeinträchtigungen durch Luft im Kessel werden vermieden ❒ Funktion der Kesselentlüftung prüfen ➥... -
Seite 15: Technik
1760 Breite Saugsystem Breite Partikelabscheider (optional) Kessellänge 1420 1770 Gesamtlänge inkl. Aschebehälter 1790 2105 Länge Kesselrückseite zu 1160 Stokeranschluss Länge Partikelabscheider (optional) 1. Wert kann durch Einstellen des Stellfuß um max. 40 mm erhöht werden Montageanleitung PT4e 120-180 | M2270020_de... - Seite 16 Technik Abmessungen PT4e 120-180 Pos. Benennung 140-180 Höhe Anschluss Vorlauf 1545 1660 Höhe Anschluss 1210 1290 Abgasrohranschluss hinten (optional) Höhe Anschluss Rücklauf mit 1135 1210 integrierter RL-Anhebung Höhe Anschluss Entleerung Höhe Anschluss Sicherheits- 1620 Wärmetauscher Abstand Abgasrohranschluss zu Kesselseite Abstand Abgasrohranschluss hinten zu Kesselseite (optional) 1.
-
Seite 17: Komponenten Und Anschlüsse
Saugzuggebläse Kesselvorlauf 2“ Abgasrohranschluss hinten 179 mm 199 mm (optional) Kesselrücklauf 2“ Mischer der Rücklaufanhebung Pumpe der Rücklaufanbebung WILO Stratos Para WILO Stratos Para 30/1-8 30/1-12 Strangregulierventil (optional) Entleerung 1“ Aschebehälter 55 Liter 75 Liter Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 18: Externes Saugmodul
Technik Externes Saugmodul 4.3 Externes Saugmodul Maß Benennung Einheit Baugröße 1 Baugröße 2 Breite Saugmodul Länge Saugmodul Höhe Saugmodul Gesamthöhe inkl. Schlauchanschluss Anschluss Rückluftleitung (Leitung zur Absaugstelle) Anschluss Rückluftleitung (Leitung zum Kessel) Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 19: Technische Daten
Technik Technische Daten 4.4 Technische Daten 4.4.1 PT4e 120 - 150 Benennung PT4e 120 - 150 Nennwärmeleistung Wärmeleistungsbereich 36-120 42-140 45-150 Elektroanschluss 400V / 50Hz / abgesichert C16A Elektrische Leistung (NL / TL) bei Kessel ohne ESP 127 / 49... -
Seite 20: Pt4E 160 - 180
Technik Technische Daten 4.4.2 PT4e 160 - 180 Benennung PT4e 160 - 180 Nennwärmeleistung Wärmeleistungsbereich 48-160 51-170 54-180 Elektroanschluss 400V / 50Hz / abgesichert C16A Elektrische Leistung (NL / TL) bei Kessel ohne ESP 123 / 52 123 / 53 122 / 54 Gewicht des Kessels (inkl. -
Seite 21: Daten Zur Auslegung Des Abgassystems
13,8 / 12,8 Abgasmassenstrom bei Nennlast kg/h kg/s 0,112 0,115 0,122 Abgasmassenstrom bei Teillast kg/h kg/s 0,035 0,036 0,038 Notwendiger Förderdruck bei Nennlast mbar 0,05 Notwendiger Förderdruck bei Teillast mbar 0,02 Maximal zulässiger Förderdruck mbar Abgasrohrdurchmesser Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 22: Montage
Montage Lieferumfang 5 Montage 5.1 Lieferumfang Kessel vormontiert auf Palette Im Aschebehälter des Kessels: ▪ Steckschlüssel SW 13 mm ▪ Schlüssel für Lambdasonde (bis PT4e 180) ▪ Einstellschlüssel ▪ Kesselunterlagen Im Karton des Kessels enthalten: Externes Saugmodul ▪ Reinigungsgerät ▪ Dokumentation Auf Palette: Pelletsentstauber PST ▪... -
Seite 23: Einbringung
⇨ Siehe "Kessel von Palette demontieren" [Seite 24] Einbringung mittels Kran: PT4e 120-180: ❒ Isolierdeckel und Wärmedämmung abnehmen ➥ PT4e 120: ein Isolierdeckel ➥ PT4e 140-180: zwei Isolierdeckel ❒ Verschraubung lösen und Wärmetauscherdeckel öffnen ➥ Mitgelieferten Schlüssel verwenden Zusätzlich bei PT4e 120: ❒... -
Seite 24: Zwischenlagerung
Montage Zwischenlagerung ❒ Kranhaken an den beiden Kranösen im Abgas-Sammelraum einhängen und Kessel einbringen 5.4 Zwischenlagerung Erfolgt die Montage zu einem späteren Zeitpunkt: ❒ Komponenten an geschütztem Ort staubfrei und trocken lagern ➥ Feuchtigkeit und Frost können zu Beschädigungen an Komponenten, insbesondere der elektrischen Bauteile führen! 5.5 Aufstellung im Heizraum 5.5.1 Kessel von Palette demontieren... -
Seite 25: Transport Im Heizraum
Fröling Kesselhebevorrichtung KHV 1400 5.5.2 Transport im Heizraum ❒ Hubwagen oder ähnliche Hubvorrichtung mit entsprechender Tragkraft am Grundrahmen positionieren ❒ Anheben und zur vorgesehenen Position im Aufstellungsraum transportieren ➥ Dabei Bedienungs- und Wartungsbereiche der Anlage beachten! Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 26: Bedienungs- Und Wartungsbereiche Der Anlage
Kaminüberprüfung sind zusätzlich zu den angegebenen Abständen einzuhalten! ▪ Bei der Aufstellung der Anlage die jeweils gültigen Normen und Verordnungen beachten! ▪ Zusätzlich Normen für Schallschutz beachten! (ÖNORM H 5190 - Schallschutztechnische Maßnahmen) PT4e 120 PT4e 140-180 800 mm 300 mm 500 mm... -
Seite 27: Montagearbeiten
❒ Dichtung am Anschlussflansch positionieren ❒ Stokereinheit zum Kessel bewegen und an beiden Arretierbolzen (A) am Anschlussflansch einfädeln ❒ Falls erforderlich Höhe an den Stellfüßen der Stokereinheit einstellen ❒ Stokereinheit fixieren ❒ Zellradschleuseneinheit wie dargestellt an der Stokereinheit montieren Montageanleitung PT4e 120-180 | M2270020_de... - Seite 28 Montage Montagearbeiten ❒ Zyklonbehälter an der Zellradschleuseneinheit fixieren ➥ Auf Ausschnitt für Antriebs-Übersetzung (A) der Zellradschleusen achten! ❒ Deckel am Schaltschrank demontieren ❒ Vier Schrauben an der Schaltschrankhalterung lockern ❒ Schaltschrank an den Schraubenköpfen einhängen und Schrauben festziehen ❒ Wärmedämmung wie dargestellt um Stokerkanal wickeln ❒...
- Seite 29 Montage Montagearbeiten ❒ Darauf achten, dass Kabel keine heißen Kesselkomponenten berühren ➥ Sicherheitshinweis beachten, ⇨ Siehe "Elektrischer Anschluss" [Seite 38] ❒ Deckel am Kabelkanal montieren Montageanleitung PT4e 120-180 | M2270020_de...
-
Seite 30: Rücklaufanhebung Kontrollieren
Montage Montagearbeiten 5.6.3 Rücklaufanhebung kontrollieren ❒ Beide Rückenteile demontieren ❒ Alle Verbindungen der Rücklaufanhebung mit Wasserpumpenzange nachziehen ➥ Verbindungen könnten sich durch den Transport gelockert haben! ➥ WICHTIG: Vor und nach Befüllen der Anlage mit Heizungswasser Verschraubungen der Rücklaufanhebung auf Dichtheit kontrollieren Rücklaufanhebung links ❒... -
Seite 31: Strangregulierventil Montieren
❒ Kessel mit Heizungswasser befüllen und Rücklaufanhebung auf Undichtheiten kontrollieren HINWEIS! Nach dem hydraulischen Anschluss und dem Befüllen des Kessels mit Heizungswasser ist die Rücklaufanhebung unbedingt auf Dichtheit zu kontrollieren! 5.6.4 Strangregulierventil montieren ❒ Blende am Rückenteil und mittleres Rückenteil demontieren Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 32: Höhe Des Aschebehälters Anpassen
Montage Montagearbeiten ❒ Rohrstück demontieren ❒ Stattdessen Strangregulierventil eindichten ➥ WICHTIG: Durchflussrichtung beachten! Pfeil (A) muss nach unten zeigen! ❒ Mittleres Rückenteil montieren ❒ Vorstanzung an der Blende herauslösen ➥ Grate mit Halbrundfeile entfernen ❒ Blende am Strangregulierventil montieren 5.6.5 Höhe des Aschebehälters anpassen ❒... -
Seite 33: Externes Saugmodul Montieren
❒ Unterteil mit mitgelieferten Dübeln und Schrauben an einer beliebigen Position in der Rückluftleitung montieren ➥ Wird das Saugmodul in einem Abstand von maximal 2 m zum Kessel positioniert, kann die Versorgungsleitung steckerfertig verwendet werden. Bei größeren Abständen ist die Versorgungsleitung vor Ort entsprechend zu verlängern Montageanleitung PT4e 120-180 | M2270020_de... - Seite 34 Montage Montagearbeiten ❒ Kabel der Saugturbine abwickeln und durch die Öffnung an der Gehäuse- Unterseite durchführen ❒ Schutzkappe an der Unterseite des Saugmoduls entfernen ❒ Rückluftleitung von der Absaugstelle zum Saugmodul verlege und an der Druckseite (Position 1) mit Schlauchklemme fixieren ❒...
-
Seite 35: Montagehinweise Für Schlauchleitungen
▪ Die Saugleitung zum Kessel muss aus einem Stück sein ▪ Die Rückluftleitung darf aus mehreren Stücken bestehen, es muss jedoch ein durchgehender Potentialausgleich hergestellt sein ▪ Bei Anlagen ab 48kW werden aufgrund der erhöhten Belastung nur Saugschläuche mit PU-Inlet empfohlen Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 36: Potentialausgleich
Montage Montagearbeiten Potentialausgleich Beim Anschluss der Schlauchleitungen an die einzelnen Anschlüsse ist ein durchgehender Potentialausgleich sicherzustellen! ❒ Am Ende der Schlauchleitung die Erdungslitze ca. 8 cm freilegen ➥ TIPP: Ummantelung mit Messer entlang der Litze aufschlitzen ❒ Erdungslitze in einer Schlaufe nach innen biegen ➥... -
Seite 37: Hydraulischer Anschluss
▪ Die Dimensionierung muss gemäß Auslegungshinweise der EN 12828 - Anhang D durchgeführt werden ▪ Der Einbau sollte vorzugsweise in der Rücklaufleitung erfolgen. Dabei sind die Einbauanweisungen des Herstellers zu beachten Empfehlung für den Einbau einer Kontrollmöglichkeit (z.B. Thermometer) Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 38: Elektrischer Anschluss
Montage Elektrischer Anschluss 5.8 Elektrischer Anschluss GEFAHR Bei Arbeiten an elektrischen Komponenten: Lebensgefahr durch Stromschlag! Für Arbeiten an elektrischen Komponenten gilt: ❒ Arbeiten nur durch eine Elektrofachkraft durchführen lassen ❒ Geltende Normen und Vorschriften beachten ➥ Arbeiten an elektrischen Komponenten durch Unbefugte ist verboten VORSICHT Bei Kontakt von Kabel mit heißen Oberflächen: Brandgefahr der Anlage und elektrischer Schlag möglich! - Seite 39 Montage Elektrischer Anschluss ❒ Regelungsabdeckung nach hinten schieben und nach oben abnehmen ❒ Alle Komponenten über Kabelkanal (A) im Seitenteil zum Regelungskasten verkabeln Montageanleitung PT4e 120-180 | M2270020_de...
-
Seite 40: Komponenten Des Saugzyklons Anschließen
Montage Elektrischer Anschluss 5.8.2 Komponenten des Saugzyklons anschließen Elektrischer Anschluss ❒ Kabel der Komponenten zum Schaltschrank verlegen ➥ Kabel so verlegen, dass keine Stolperstelle entsteht! ➥ Kabel nicht über/um scharfe Kanten verlegen! ❒ Anschlüsse entsprechend Schaltplan verkabeln Spannungsversorgung 230V 7 9 11 13 15 17 19 2 PE 4 PE 6 PE 8 10 12 14 16 18 PE 1 ... -
Seite 41: Füllstandssensoren Anschließen
19 ... dunkelblau ❒ 24V-Versorgung vom Hackgutmodul in der Kesselregelung zu Schaltschrank des Saugsystems verlegen Fühler der Stokerüberwachung anschließen Fühler 2 FRKEM ❒ Fühler der Stokerüberwachung an Position „Fühler 2“ am Kernmodul in der Kesselregelung anschließen Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 42: Digitalmodul Kontrollieren
Montage Elektrischer Anschluss Digitalmodul kontrollieren ❒ Moduladresse des Digitalmoduls auf „3“ stellen 5.8.3 Netzanschluss Auf Kesselrückseite: ❒ Netzstecker durch Drücken entriegeln und abziehen ❒ Stecker öffnen und Netzanschlusskabel anklemmen ➥ Die Verkabelung ist mit flexiblen Mantelleitungen auszuführen und nach regional gültigen Normen und Vorschriften zu dimensionieren. ➥... - Seite 43 ❒ An den drehzahlgeregelten Pumpenausgängen der Platinen dürfen keine EC- Motor-Pumpen ohne Steuerleitung angeschlossen werden ➥ Nur spezielle Hocheffizienzpumpen mit Anschlussmöglichkeit einer Steuerleitung (PWM/0-10V) verwenden! ➥ Zusätzliche Anweisungen und Hinweise zu Platinenausgängen in der Bedienungsanleitung der Kesselsteuerung beachten! Montageanleitung PT4e 120-180 | M2270020_de...
-
Seite 44: Austragsystem Anschließen
Montage Elektrischer Anschluss 5.8.5 Austragsystem anschließen Je nach Lagerraumsituation können folgende Pellets-Austragsysteme angeschlossen werden: ▪ Sacksilo, Cube oder Einzelsonde ▪ Pellets-Saugschnecke DM 80 ▪ Pellets-Saugsystem RS 4 / RS 8 ▪ Pellets-Maulwurf Bei Verwendung des 1-2-3 Saugmoduls können bis zu drei Austragsysteme der gleichen Art verwendet werden. -
Seite 45: Maulwurf
7 9 11 13 15 17 19 2 PE 4 PE PE 8 10 12 14 16 18 PE X1 => X2: 5, 2 ... braun 6, 3 ... blau ❒ Freigabesignal von Klemmblock X1 auf X2 übertragen Montageanleitung PT4e 120-180 | M2270020_de... - Seite 46 Montage Elektrischer Anschluss 11 13 15 17 19 21 23 25 27 8 10 PE 12 14 PE 16 18 PE 20 22 24 26 8, 12, 16 ... L 10, 14, 18 ... N ... PE ❒ Kabel der Maulwürfe zum Schaltschrank des Saugsystems verlegen und laut Schaltplan anschließen 11 13 15 17...
-
Seite 47: Pellets-Saugschnecke Dm 80
Kernmodul zum Schaltschrank des Saugsystems verlegen und laut Schaltplan anschließen ❒ Verbindungsleitung für die Signal- /Positionsansteuerung vom Ausgang „Raumfühler RF 2 (20)“ bzw. „Vorlauffühler VF 2 (22)“ am Kernmodul zum Schaltschrank des Saugsystems verlegen und laut Schaltplan anschließen Montageanleitung PT4e 120-180 | M2270020_de... - Seite 48 Montage Elektrischer Anschluss 11 13 15 17 19 21 23 25 27 8 10 PE 12 14 PE 16 18 PE 20 22 24 26 7, 11, 15 ... Rechts-Lauf Rechts-Lauf 8, 12, 16 ... Links-Lauf 9, 13, 17 ... frei 10, 14, 18 ...
-
Seite 49: Austragsystem In Software Konfigurieren
Rüttelmotor vorhanden NEIN Bei Einsatz des Pellets-Saugsystems RS 4 bzw. RS 8 können einzelne Sonden gesperrt werden: Im Menü „Austragung“ den jeweiligen Zyklon auswählen und die gewünschten Absaugsonden freigeben bzw. sperren Zyklon 1 Systemmenü Austragung Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 50: Abschließende Arbeiten
Montage Abschließende Arbeiten 5.9 Abschließende Arbeiten ❒ Regelungsabdeckung am Regelungskasten auflegen und nach vorne schieben ❒ Regelungsabdeckung mit Sicherungsschrauben und Kontaktscheiben fixieren ❒ Wärmetauscherdeckel aufsetzen und mit Sterngriffschrauben fixieren ❒ Isolierdeckel und Wärmedämmung auflegen ➥ T4e 20-110: ein Isolierdeckel ➥ T4e 130-180: zwei Isolierdeckel ❒... -
Seite 51: Inbetriebnahme
❒ Dichtheit des Kessels prüfen ➥ Alle Türen und Revisionsöffnungen müssen dicht schließen! ❒ Antriebe und Stellmotoren auf Funktion und Drehrichtung prüfen HINWEIS! Digitale und analoge Ein- und Ausgänge prüfen - siehe Bedienungsanleitung der Kesselregelung! Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 52: Erstinbetriebnahme
Inbetriebnahme Erstinbetriebnahme 6.2 Erstinbetriebnahme 6.2.1 Zulässige Brennstoffe Holzpellets Holzpellets aus naturbelassenem Holz mit einem Durchmesser von 6 mm Normenhinweis Brennstoff gem. EN ISO 17225 - Teil 2: Holzpellets Klasse A1 / D06 plus bzw. DIN plus und/oder: Zertifizierungsprogramm EN Allgemein gilt: Lagerraum vor Neubefüllung auf Pelletsstaub prüfen und gegebenenfalls reinigen! 6.2.2 Unzulässige Brennstoffe Der Einsatz von Brennstoffen, die nicht im Abschnitt "Zulässige Brennstoffe"... -
Seite 53: Außerbetriebnahme
7.3 Entsorgung ❒ Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen ❒ Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden ❒ Die Brennkammer ist als Bauschutt zu entsorgen Montageanleitung PT4e 120-180 | M2270020_de... -
Seite 54: Notizen
Notizen 8 Notizen Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... - Seite 55 Notizen Montageanleitung PT4e 120-180 | M2270020_de...
-
Seite 56: Anhang Adressen
Anhang Adressen 9 Anhang 9.1 Adressen 9.1.1 Adresse des Herstellers FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 EMAIL info@froeling.com INTERNET www.froeling.com Werkskundendienst Österreich 0043 (0)7248 606 7000 Deutschland 0049 (0)89 927 926 400 Weltweit...
