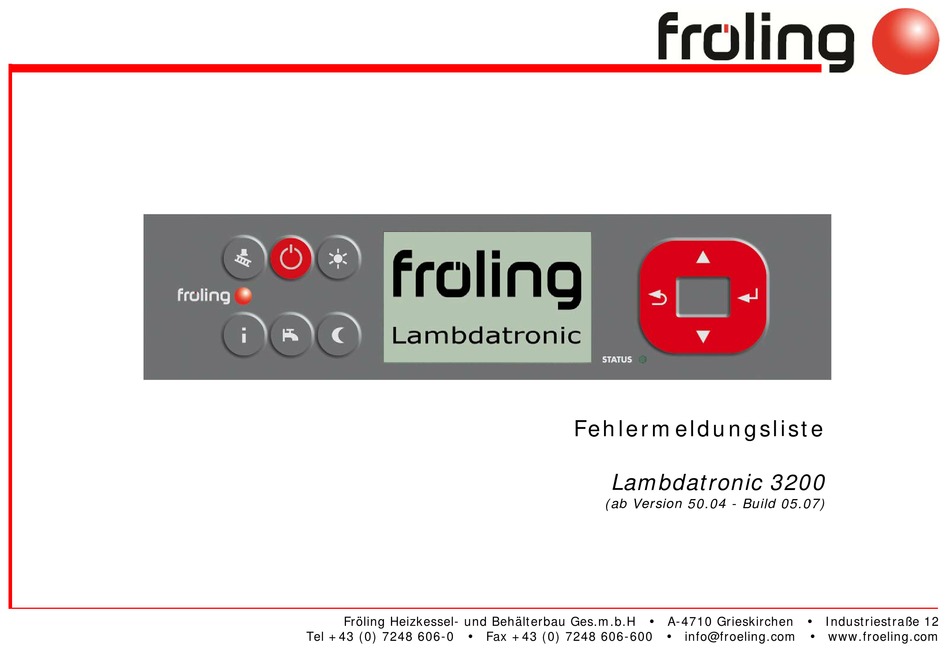

- Seite 1 Fehlermeldungsliste Lambdatronic 3200 (ab Version 50.04 - Build 05.07) Fröling Heizkessel- und Behälterbau Ges.m.b.H A-4710 Grieskirchen Industriestraße 12 Tel +43 (0) 7248 606-0 Fax +43 (0) 7248 606-600 info@froeling.com www.froeling.com ...
- Seite 2 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung STB gefallen oder NOT-AUS Durch starke Reduktion der Wärmeabnahme hat sich STB nach Abkühlen des Kessels entriegeln betätigt der Kessel überhitzt Bauseitige Schalter für Heizung oder Pumpen wurden Bauseitige Schalter kontrollieren ...
- Seite 3 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Kontrolle von Feuerraum- Überdruck im Brennraum Gebläse, Abgasleitung und Kamin kontrollieren und ggf. Überdruckwächter reinigen durchführen Rückbrandschieber schliesst Rückbrandschieber blockiert Rückbrandschieber im HANDBETRIEB öffnen und ggf.
- Seite 4 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Sicherheitszeit abgelaufen Sauerstoffgehalt zu lange zu hoch - es findet keine Kontrolle der Materialzufuhr vom Bunker bis zum Kessel Sauerstoffgehalt zu lange zu Verbrennung mehr statt Pelletsstau entfernen, Saugzyklon, Austragung und ...
- Seite 5 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Raumaustragung kontrollieren Füllstandsensor wird nach Saugzeit nicht erreicht Pellets im Lagerraum nachfüllen Keine Pellets im Schneckentrog Pelletsstau entfernen und Pelletslänge kontrollieren Pelletsstau im Schneckentrog Schlauchverstopfung entfernen ...
- Seite 6 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung NOT-AUS Kontakt wurde NOT-AUS Kontakt wurde betätigt Wenn sicherer Betrieb der Anlage gewährleistet ist >> betätigt Heizungs-NOT-AUS-Schalter wieder einschalten Bügel am NOT-AUS-Eingang der Regelung fehlt Wenn kein NOT-AUS-Schalter vorhanden ist, muss der ...
- Seite 7 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Fernversteller im Heizkreis 16 Fühlersignal gestört Fühler und Fühlerleitung überprüfen fehlerhaft Fernversteller im Heizkreis 17 Fühlersignal gestört Fühler und Fühlerleitung überprüfen fehlerhaft Fernversteller im Heizkreis 18 ...
- Seite 8 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Vorlauftemperaturfühler im Fühlersignal gestört Fühler und Fühlerleitung überprüfen Heizkreis 15 fehlerhaft Vorlauftemperaturfühler im Fühlersignal gestört Fühler und Fühlerleitung überprüfen Heizkreis 16 fehlerhaft Vorlauftemperaturfühler im Fühlersignal gestört Fühler und Fühlerleitung überprüfen...
- Seite 9 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung 005 EEPROM Parameterlänge Alle Werte wurden auf Grundeinstellung gesetzt. Fehlerbehebung erfolgte automatisch. falsch 006 EEPROM Lesefehler Lese- oder Schreibfunktion des EEPROM funktioniert Servicetechniker rufen (Platine defekt) ...
- Seite 10 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Fühler Solarreferenz im Boiler Fühlersignal gestört Fühler und Fühlerleitung überprüfen 05 fehlerhaft Fühler Solarreferenz im Boiler Fühlersignal gestört Fühler und Fühlerleitung überprüfen 06 fehlerhaft Fühler Solarreferenz im Boiler ...
- Seite 11 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Fühler unten im Puffer 4 Fühlersignal gestört Fühler und Fühlerleitung überprüfen fehlerhaft Fühler im Folgekessel Fühlersignal gestört Fühler und Fühlerleitung überprüfen fehlerhaft Kollektorfühler fehlerhaft oder ...
- Seite 12 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Zündversuch nicht gelungen Holz Falsch eingelegt Holz und Karton müssen bei der Zündöffnung liegen von Hand Anheizen ! Kein Holz im Kessel Kessel befüllen Zündung defekt Zündung Tauschen...
- Seite 13 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Unterdruckmessdose defekt Drahtbruch oder Kurzschluss bei Unterdruckmessdose Unterdruckmessdose tauschen Rost öffnet nicht Rost öffnet nicht Rost auf Leichtgängigkeit prüfen Rost erreicht die Position offen nicht Rost eventuell im HANDBETRIEB vor und zurück fahren...
- Seite 14 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung LS im Fallschacht der Lichtschranke reagiert nicht korrekt Lichtschranke reinigen und ggf. tauschen Austragsschnecke defekt (Voll) Fallschachtdeckel der Fallschachtdeckel wurde geöffnet Fallschachtdeckel schließen Austragsschnecke offen Motorschutzschalter ...
- Seite 15 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Zu oft Überstrom Der Motor der Stokerschnecke hatte zu oft Überstrom. Anlage ausschalten und Stokerschnecke auf Stokerschnecke Fremdkörper prüfen und diese entfernen. Zu oft Überstrom Der Motor der Förderschnecke hatte zu oft Überstrom.
- Seite 16 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Kesselundichtheit festgestellt Im Heizen wurde festgestellt das Undichtheiten Aschetür, Wärmetauscherdeckel, Achebox, Schauglas, aufgrund Einschuberkennung vorhanden sind aufgrund des Einschubverhalten Wendekammerdeckel Kontrollieren Kesselundichtheit festgestellt Im Heizen wurde festgestellt das Undichtheiten Aschetür, Wärmetauscherdeckel, Achebox, Schauglas,...
- Seite 17 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Fühler 1 in der STB Hülse Fühlersignal gestört Fühler und Fühlerleitung überprüfen Fehlerhaft Solarreferenz Fühler Fühlersignal gestört Fühler und Fühlerleitung überprüfen Fehlerhaft Aschebox voll, bitte entleeren ...
- Seite 18 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Luftklappe blockiert Rückmeldesignal differiert zum Ansteuersignal für 5 Stellmotor, Zuleitung und Mechanik kontrollieren. min um mehr als 5% (Siehe Fehler Ursachen) Stellmotor dreht sich nicht Stellmotor und Leitung überprüfen ...
- Seite 19 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Zu oft Überstrom Der Motor der Austragschnecke hatte zu oft Anlage ausschalten, Austragschnecke auf Fremdkörper Austragschnecke Überstrom. prüfen und diese entfernen. Zu oft Überstrom Der Motor der Zwischenschnecke hatte zu oft Anlage ausschalten, Zwischenschnecke auf ...
- Seite 20 Lambdatronic 3200 Fehlermeldungsliste Fehlernummer / Fehlertext Infotext / Mögliche Ursache Fehlerbehebung Luftdurchsatz zu gering oder Kesseltüren nicht korrekt geschlossen Kesseltüren schließen oder auf Dichtheit überprüfen Luftzufuhr fehlerhaft Luftklappen am Scheitholzkessel oder im Luftklappen am Scheitholzkessel oder im Pelletsbrenner ...
