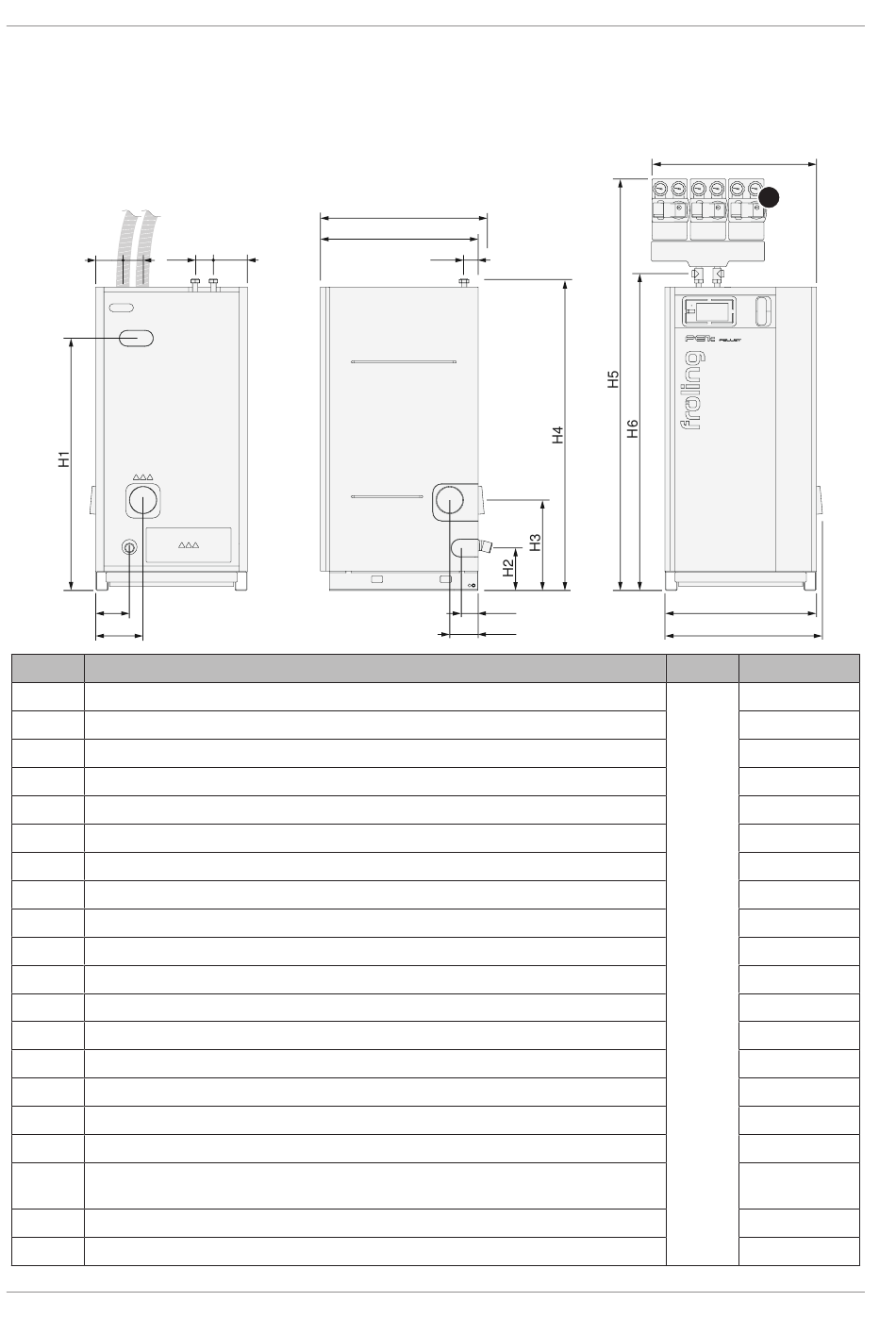

4.1 Abmessungen - PE1c Pellet 16-22
B1 B2
B3
B5
B6
Maß
L1
Gesamtlänge inkl. Abgasrohranschluss
L2
Länge Kessel
L3
Abstand Anschluss Vorlauf / Rücklauf
L4
Abstand Anschluss Kondensatablauf seitlich
L5
Abstand Anschluss Abgasrohr seitlich
B1
Abstand Anschluss Saugleitungen zu Kesselseite
B2
Abstand Anschlüsse Saugleitungen
B3
Abstand Anschlüsse Vorlauf / Rücklauf
B4
Abstand Anschlüsse Vorlauf / Rücklauf zu Kesselseite
B5
Abstand Anschluss Kondensatablauf hinten
B6
Abstand Anschluss Abgasrohr seitlich
1)
B7
Breite Kessel inkl. Verteilerbalken für drei Pumpengruppen (A)
B8
Breite Kessel
B9
Breite Kessel inkl. Abgasrohr seitlich
H1
Höhe Anschlüsse Saugleitungen
H2
Höhe Anschluss Kondensatablauf
H3
Höhe Anschluss Abgasrohr
H4
Höhe Anschluss Vorlauf / Rücklauf / Anschluss Saugsystem / Anschluss
Spülwasser
1)
H5
Höhe Kessel inkl. T-Stück und Verteilerbalken für zwei / drei Pumpengruppen (A)
H6
Höhe Anschluss Sicherheitsgruppe / Ausdehnungsgefäß / Speicher
20
B4
Benennung
M2130925_de | Montageanleitung Pellets-Brennwertkessel PE1c Pellet
L1
L2
L3
L4
L5
B7
A
B8
B9
Einheit
16-22
mm
820
790
70
90
125
155
90
90
170
165
235
815
750
780
1250
210
450
1540
2035
1565
