5 | Montage

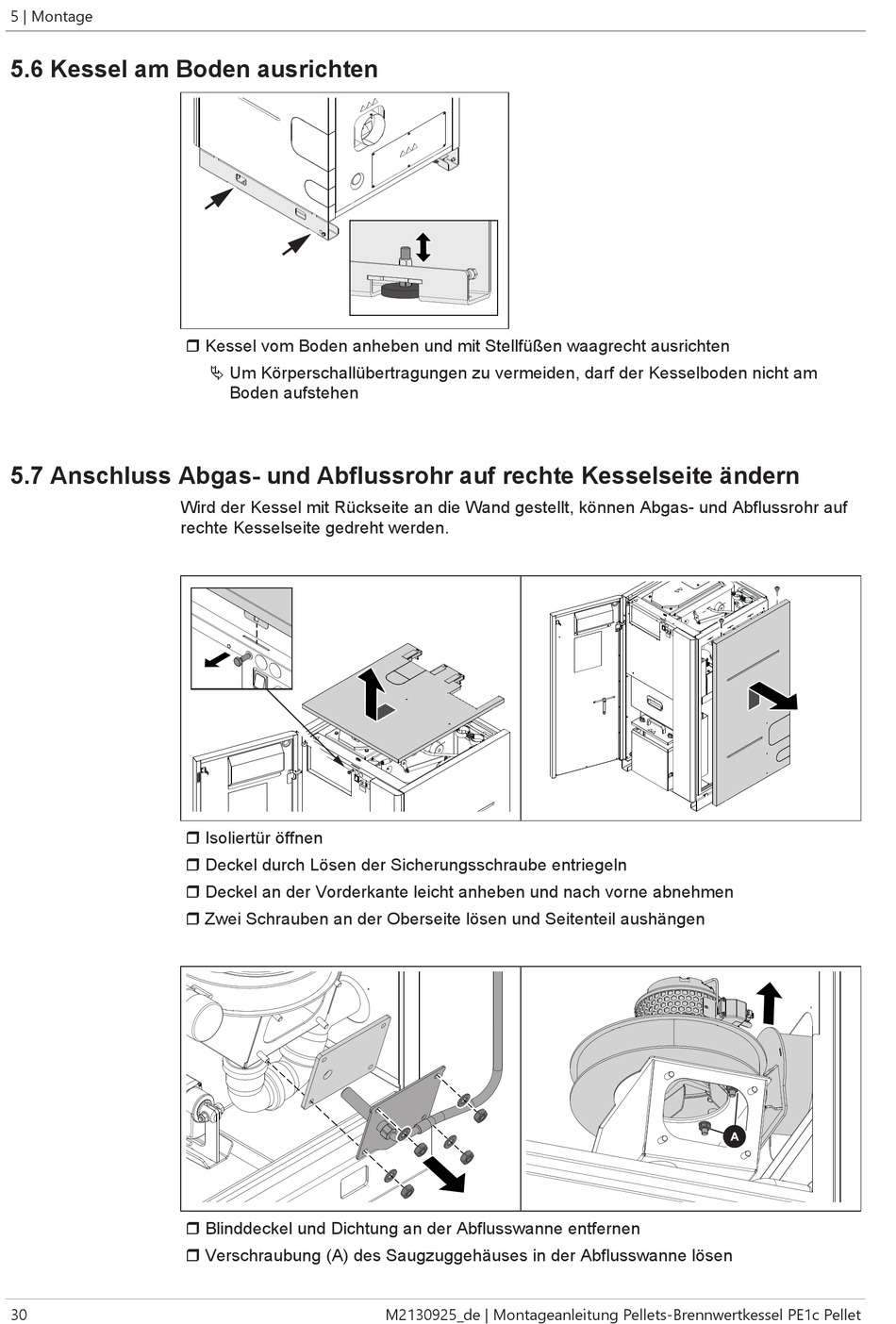

5.6 Kessel am Boden ausrichten
5.7 Anschluss Abgas- und Abflussrohr auf rechte Kesselseite ändern
30
r Kessel vom Boden anheben und mit Stellfüßen waagrecht ausrichten
Ä Um Körperschallübertragungen zu vermeiden, darf der Kesselboden nicht am
Boden aufstehen
Wird der Kessel mit Rückseite an die Wand gestellt, können Abgas- und Abflussrohr auf
rechte Kesselseite gedreht werden.
r Isoliertür öffnen
r Deckel durch Lösen der Sicherungsschraube entriegeln
r Deckel an der Vorderkante leicht anheben und nach vorne abnehmen
r Zwei Schrauben an der Oberseite lösen und Seitenteil aushängen
r Blinddeckel und Dichtung an der Abflusswanne entfernen
r Verschraubung (A) des Saugzuggehäuses in der Abflusswanne lösen
M2130925_de | Montageanleitung Pellets-Brennwertkessel PE1c Pellet
