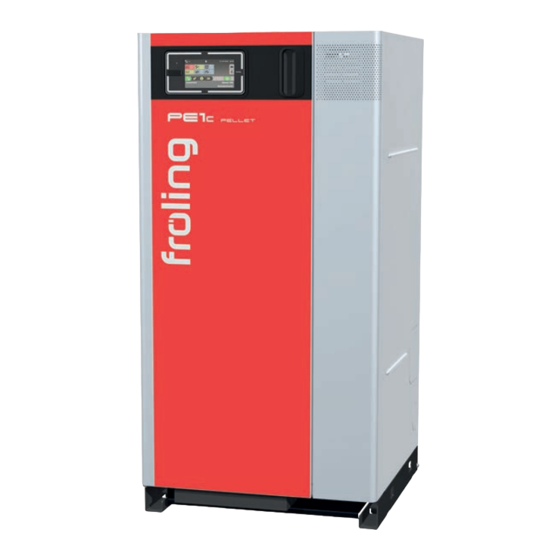

Froling PE1c Pellet Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PE1c Pellet:
- Montageanleitung (44 Seiten) ,
- Montageanleitung (48 Seiten) ,
- Bedienungsanleitung (72 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

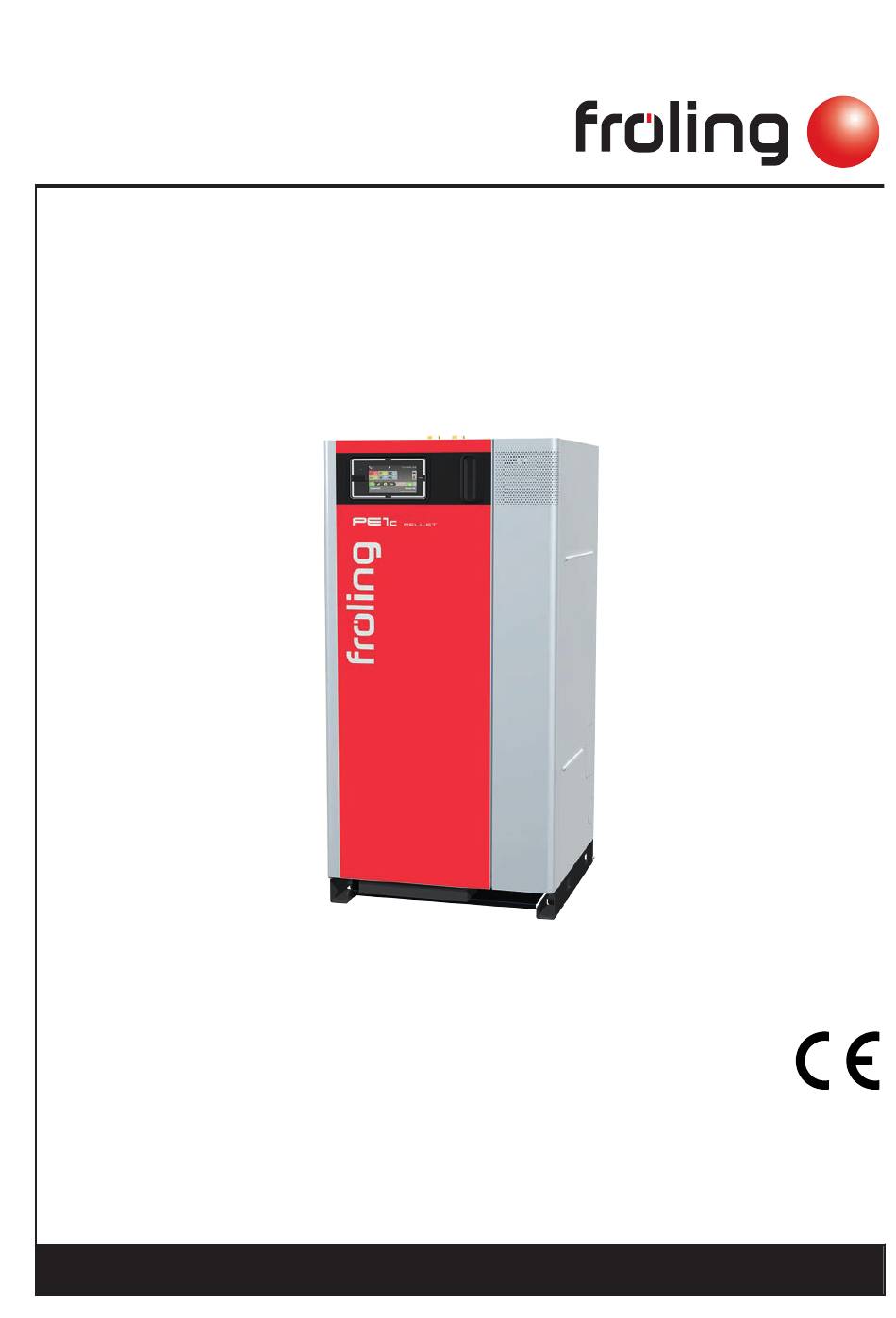

Bedienungsanleitung
Pelletskessel PE1c Pellet
Deutschsprachige Original-Bedienungsanleitung für den Betreiber
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B1590119_de | Ausgabe 15.04.2019
Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Froling PE1c Pellet
Inhaltszusammenfassung für Froling PE1c Pellet
- Seite 1 Bedienungsanleitung Pelletskessel PE1c Pellet Deutschsprachige Original-Bedienungsanleitung für den Betreiber Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1590119_de | Ausgabe 15.04.2019 Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemein Produktübersicht PE1c Pellet Sicherheit Gefahrenstufen von Warnhinweisen Verwendete Piktogramme Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung 2.4.1 Zulässige Brennstoffe Holzpellets 2.4.2 Unzulässige Brennstoffe Qualifikation des Bedienpersonals Schutzausrüstung des Bedienpersonals Sicherheitseinrichtungen Restrisiken Verhalten im Notfall 2.9.1 Überhitzung der Anlage 2.9.2 Abgasgeruch 2.9.3... - Seite 3 5.4.1 Verbrennungsrost kontrollieren und reinigen 5.4.2 Messleitung der Unterdruckregelung reinigen 5.4.3 Lambdasonde reinigen Emissionsmessung durch Schornsteinfeger bzw. Kontrollorgan 5.5.1 Anlage einschalten 5.5.2 Emissionsmessung starten Ersatzteile Entsorgungshinweise 5.7.1 Entsorgung der Asche 5.7.2 Entsorgung von Anlagenkomponenten Störungsbehebung Bedienungsanleitung PE1c Pellet | B1590119_de...
- Seite 4 Inhaltsverzeichnis Allgemeine Störung an der Spannungsversorgung 6.1.1 Verhalten der Anlage nach Stromausfall Übertemperatur Störungen mit Störmeldung 6.3.1 Vorgehensweise bei Störmeldungen Störmeldung quittieren Notizen Anhang Adressen 8.1.1 Adresse des Herstellers Werkskundendienst 8.1.2 Adresse des Installateurs Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 5: Allgemein
Technische Änderungen vorbehalten! Gewährleistungs- und Garantiebestimmungen Grundsätzlich gelten unsere Verkaufs- und Lieferbedingungen, die dem Kunden zur Verfügung gestellt und durch den Vertragsabschluss zur Kenntnis genommen wurden. Darüber hinaus können Sie die Garantiebedingungen dem beiliegenden Garantiepass entnehmen. Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 6: Produktübersicht Pe1C Pellet
Allgemein Produktübersicht PE1c Pellet 1.1 Produktübersicht PE1c Pellet Pelletskessel PE1c Pellet Kesselregelung Lambdatronic P 3200, ⇨ Siehe "Übersicht des Touchdisplays" [Seite Großes Touchdisplay zur Anzeige / Änderung von Betriebszuständen und Parameter Status-Anzeige (Betriebszustand), ⇨ Siehe "Status-Anzeige" [Seite 25] Helligkeitssensor für die automatische Anpassung der Display-Helligkeit USB-Schnittstelle zum Anschluss eines USB-Sticks für Software-Updates... -
Seite 7: Sicherheit
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 8: Verwendete Piktogramme
Sicherheit Verwendete Piktogramme 2.2 Verwendete Piktogramme Folgende Gebots-, Verbots- und Warnzeichen werden in der Dokumentation und/oder am Kessel verwendet. Gemäß Maschinenrichtlinie signalisieren direkt an der Gefahrenstelle des Kessels angebrachte Zeichen vor unmittelbar bevorstehenden Gefahren oder sicherheitsgerichteten Verhaltensweisen. Diese Aufkleber dürfen nicht entfernt oder abgedeckt werden. -
Seite 9: Allgemeine Sicherheitshinweise
Beeinträchtigungen der Abgasanlage, wie z.B. schlechter Reinigungszustand des Abgasrohres oder unzureichender Kaminzug können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) führen! Daher gilt: ❒ Nur eine einwandfrei funktionierende Abgasanlage garantiert den optimalen Betrieb des Kessels! Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 10: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung 2.4 Bestimmungsgemäße Verwendung Der Fröling Pelletskessel PE1c Pellet ist ausschließlich für das Aufheizen von Heizungswasser bestimmt. Es dürfen nur jene Brennstoffe verwendet werden, die im Abschnitt "Zulässige Brennstoffe" definiert sind. ⇨ Siehe "Zulässige Brennstoffe" [Seite 10] Die Anlage darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzt werden! Die Inspektions- und Reinigungsintervalle der Bedienungsanleitung sind zu beachten. -
Seite 11: Unzulässige Brennstoffe
Bediener die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.6 Schutzausrüstung des Bedienpersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Bedienung, Inspektion und Reinigung: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Festes Schuhwerk - Staubmaske Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 12: Sicherheitseinrichtungen
Sicherheit Sicherheitseinrichtungen 2.7 Sicherheitseinrichtungen (Ausschalten des Kessels bei Überhitzung) KESSEL AUS ❒ Auf "Kessel AUS" tippen ➥ Automatikbetrieb wird ausgeschaltet ➥ Regelung stellt den Kessel kontrolliert ab ➥ Pumpen laufen weiter (Ausschalten der Spannungsversorgung) HAUPTSCHALTER Vor Arbeiten am/im Kessel: ❒ Auf "Kessel AUS" tippen ➥... -
Seite 13: Restrisiken
Nicht normgerechte Brennstoffe können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) und in weiterer Folge zu schwersten Unfällen führen! Daher gilt: ❒ Nur Brennstoffe verwenden, die im Abschnitt „Zulässige Brennstoffe“ dieser Bedienungsanleitung angegeben sind. Bedienungsanleitung PE1c Pellet | B1590119_de... - Seite 14 Sicherheit Restrisiken GEFAHR Bei Instandhaltungsarbeiten im laufenden Betrieb: Lebensgefahr durch Hochspannungsquelle der HV-Elektrode! Vor Arbeiten am/im Elektrofilter gilt: ❒ Spannungsversorgung ausschalten und gegen Wiedereinschalten sichern ❒ HV-Elektrode erden und kurzschließen ❒ Arbeiten nur durch eine Elektrofachkraft durchführen lassen ❒ Geltende Normen und Vorschriften beachten ➥...
-
Seite 15: Verhalten Im Notfall
Empfehlung: Rauchmelder und CO-Melder in der Nähe der Anlage installieren. 2.9.3 Brand der Anlage GEFAHR Bei Brand der Anlage: Lebensgefahr durch Feuer und giftige Gase Verhalten im Brandfall: ❒ Heizraum verlassen ❒ Türe schließen ❒ Feuerwehr verständigen Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 16: Hinweise Zum Betrieb Einer Heizungsanlage
Hinweise zum Betrieb einer Heizungsanlage Installation und Genehmigung der Heizungsanlage 3 Hinweise zum Betrieb einer Heizungsanlage Es ist generell untersagt, Umbauarbeiten an der Anlage durchzuführen und sicherheitstechnische Ausrüstungen zu ändern oder unwirksam zu machen. Neben der Bedienungsanleitung und der im Verwenderland geltenden verbindlichen Vorschriften hinsichtlich Aufstellung und Betrieb der Anlage sind auch die feuer-, baupolizeilichen und elektrotechnischen Auflagen zu beachten! 3.1 Installation und Genehmigung der Heizungsanlage... -
Seite 17: Lüftung Des Heizraums
ÖNORM H 5170 - Bau- und Brandschutztechnische Anforderungen TRVB H118 - Technische Richtlinie vorbeugender Brandschutz 3.3 Raumluftunabhängige Betriebsweise Der PE1c Pellet verfügt über einen zentralen Luftanschluss an der Kesselrückseite. Durch die Installation geeigneter Zuluft- und Abgasanschlüsse kann der Kessel in Anlehnung an EN 15035 als Typ C / Typ C bzw. -
Seite 18: Anforderungen An Das Heizungswasser
Hinweise zum Betrieb einer Heizungsanlage Anforderungen an das Heizungswasser Definitionen gemäß DIBt Typ FC Feuerstätte mit Abgasgebläse zum Anschluss an ein Luft-Abgas-System. Die Verbrennungsluftleitung vom Luftschacht und das Verbindungsstück zum Schornstein sind Bestandteil der Feuerstätte. Typ FC Feuerstätte mit Abgasgebläse zum Anschluss an einen Schornstein. Die Verbrennungsluftleitung vom Luftschacht und das Verbindungsstück zum Schornstein sind Bestandteil der Feuerstätte. - Seite 19 ▪ Nach acht Wochen muss der pH-Wert des Wassers zwischen 8,2 und 10,0 liegen. Kommt das Heizungswasser mit Aluminium in Berührung, ist ein pH-Wert von 8,0 bis 8,5 einzuhalten ▪ Jährlich, wobei Werte durch Eigentümer protokolliert werden müssen Bedienungsanleitung PE1c Pellet | B1590119_de...
-
Seite 20: Hinweise Für Den Einsatz Von Druckhaltesystemen
Hinweise zum Betrieb einer Heizungsanlage Hinweise für den Einsatz von Druckhaltesystemen 3.5 Hinweise für den Einsatz von Druckhaltesystemen Druckhaltesysteme in Warmwasserheizungsanlagen halten den erforderlichen Druck in vorgegebenen Grenzen und gleichen die durch Temperaturänderungen des Heizungswassers entstehenden Volumenänderungen aus. Es werden hauptsächlich zwei Systeme eingesetzt: Kompressorgesteuerte Druckhaltung Bei kompressorgesteuerten Druckhaltestationen erfolgt der Volumenausgleich und die... -
Seite 21: Kaminanschluss / Kaminsystem
Kessels Abgastemperaturen auftreten können, die niedriger als 160 K über der Raumtemperatur sind. HINWEIS! Weitere Hinweise zu Normen und Vorschriften sowie die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind den technischen Daten der Montageanleitung zu entnehmen! Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 22: Betreiben Der Anlage
4.1 Montage und Erstinbetriebnahme Montage, Installation und Erstinbetriebnahme des Kessels darf nur durch qualifiziertes Personal erfolgen und wird in der beigelegten Montageanleitung beschrieben. HINWEIS! Siehe Montageanleitung PE1c Pellet HINWEIS Nur die Einstellung der Anlage durch ein Fachpersonal und die Einhaltung der werkseitigen Standardeinstellungen kann einen optimalen Wirkungsgrad und somit einen effizienten und emissionsarmen Betrieb gewährleisten! -
Seite 23: Pellets-Lagerraum Befüllen
Für Arbeiten im Lagerraum Staubmaske verwenden! Vor dem Betreten den Lagerraum ausreichend belüften. Aufenthalt nur bei geöffneter Tür und unter Aufsicht einer zweiten Person. Grenzwert der CO-Konzentration (< 30ppm) beachten! Im Brennstofflagerraum besteht Rutschgefahr durch glatte Oberflächen! Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 24: Spannungsversorgung Einschalten
Betreiben der Anlage Spannungsversorgung einschalten Zutritt für Unbefugte verboten! Kinder fernhalten! Brennstofflagerraum versperrt halten und Schlüssel gesichert verwahren! Feuer, offenes Licht und Rauchen im Lagerraum verboten! 4.3 Spannungsversorgung einschalten ❒ Hauptschalter einschalten ➥ Bei allen Komponenten des Kessels steht Spannung an ➥... -
Seite 25: Status-Anzeige
Eingestellte Farbe kann mit dem Einstellungsassistenten „Erstes Einschalten“ verändert werden ▪ ORANGE blinkend: WARNUNG ▪ ROT blinkend: STÖRUNG Bedien-Symbole Bestätigen von Werteingaben; aktivieren von Parameter Abbrechen von Werteingaben ohne speichern; schließen von Meldungen Zurück zum Grundbild Aufrufen sämtlicher Systeminformationen Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 26: Anzeige-Symbole Für Froeling-Connect / Fernschalten
Betreiben der Anlage Kessel am Touchdisplay bedienen Aufrufen des Schnellauswahlmenüs. Auswahl der Funktionen abhängig von Bedienerebene, Konfiguration und aktuellem Zustand. Parameter kann durch Antippen verändert werden (Auswahlliste oder Nummernblock) Aufrufen der Systemmenüs. Menüanzeige abhängig von Bedienerebene sowie Konfiguration Zurück zur übergeordneten Menüebene. Anzeige-Symbole für froeling-connect / Fernschalten Im linken oberen Bereich des Touchdisplays werden die Symbole zu Verbindungsstatus und Fernschalten angezeigt. -
Seite 27: Navigieren Im Systemmenü
Werten angezeigt. Sind z.B.: mehrere Heizkreise vorhanden, wird mit „Pfeil-Rechts“ und „Pfeil-Links“ zum gewünschten Heizkreis navigiert. Jeweiligen Reiter zum Vornehmen von Einstellungen in den Menüs antippen. Symbol Reiter Zustand Temperaturen Zeiten Service Allgemeine Einstellungen Solar Wärmemengenzähler Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 28: Parameter Ändern
Betreiben der Anlage Kessel am Touchdisplay bedienen Parameter ändern Wird neben einem Parametertext das „Stift“-Symbol angezeigt, ist der Parameter veränderbar. Je nach Parameterart erfolgt eine Änderung durch Eingabe über einen Nummernblock oder durch Auswahl aus einer Liste und anschließendem Tippen auf das „Bestätigen“-Symbol. -
Seite 29: Schnellauswahlmenü
Betriebsart aktiv. Fehleranzeige Auflistung aller anstehenden Störungen an Kessel mit Vorgehensweisen zur Behebung. Einstellungsassistent Erstes Einschalten: Einstellen von Sprache, Herstellernummer, Datum und Uhrzeit Connect: Einstellen der kesselseitig erforderlichen Parameter zur Nutzung von „froeling-connect.com“ (IP-Adresse, Displaypasswort, …) Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 30: Informationsanzeigen Auswählen
Betreiben der Anlage Kessel am Touchdisplay bedienen 4.4.2 Informationsanzeigen auswählen Durch Tippen auf frei wählbare Informationsanzeigen im Grundbild wird das jeweilige Menü geöffnet. Abhängig von der Anlagenkonfiguration sind folgende Auswahlmöglichkeiten verfügbar: Menü Auswahl Symbol Beschreibung Kessel Ascheentleerung in Anzeige der verbleibenden Heizstunden bis zum Erscheinen des Hinweises“... - Seite 31 Senke des Differenzreglers System CPU/RAM-Auslastung Anzeige der Auslastung des Prozessors (CPU) sowie des Arbeitsspeichers (RAM) in Prozent 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! Bedienungsanleitung PE1c Pellet | B1590119_de...
-
Seite 32: Kessel Ein-/ Ausschalten
Betreiben der Anlage Kessel am Touchdisplay bedienen Bei Verwendung von mehr als zwei Pufferfühlern ist eine Informationsanzeige mit Puffertemperaturen gemäß der Anzahl an Fühlern möglich. Die Darstellung erfolgt in einer über zwei Flächen verlaufenden Informationsanzeige. 4.4.3 Kessel ein-/ ausschalten Das Hydraulikumfeld wird unabhängig vom Kesselstatus nach der eingestellten Betriebsart gesteuert, ⇨... -
Seite 33: Betriebsart Des Kessels Ändern
Der Kessel hält dauerhaft die eingestellte Kessel- Solltemperatur und stellt nur zu Reinigungszwecken ab. Heizkreise und Brauchwasserspeicher werden gemäß den eingestellten Heizzeiten mit Wärme versorgt. HINWEIS! Eine detaillierte Beschreibung der Betriebsarten des Kessels in der beiliegenden Bedienungsanleitung der Kesselregelung entnehmen. Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 34: Datum Und Uhrzeit Ändern
Betreiben der Anlage Kessel am Touchdisplay bedienen 4.4.5 Datum und Uhrzeit ändern Zum Ändern von Datum und Uhrzeit am Grundbild auf das angezeigte Datum sowie die Uhrzeit tippen. Jeweilige Einstellung mit „Pfeil-Auf“ und „Pfeil-Ab“ anpassen und durch Tippen auf das „Bestätigen-Symbol“ übernehmen. 4.4.6 Gewünschte Boilertemperatur ändern ❒... -
Seite 35: Einmaliges Extraladen Eines Einzelnen Boilers
HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. 4.4.8 Einmaliges Extraladen aller vorhandenen Boiler Bei mehreren Boilern wird durch die Funktion „Extraladen“ im Schnellauswahlmenü ein einmaliges Extraladen aller vorhandenen Boiler gestartet. ⇨ Siehe "Schnellauswahlmenü" [Seite 29] Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 36: Heizkurve Eines Heizkreises Einstellen
Betreiben der Anlage Kessel am Touchdisplay bedienen 4.4.9 Heizkurve eines Heizkreises einstellen Über die Heizkurve des Heizkreises wird in Abhängigkeit der Außentemperatur mit den zwei einstellbaren Parametern „Vorlauftemperatur bei -10°C Außentemperatur“ und „Vorlauftemperatur bei +10°C Außentemperatur“ eine Vorlauftemperatur errechnet. Beispiel: Die Heizkurve ist mit 60°C (bei -10°C Außentemperatur) und 40°C (bei +10°C Außentemperatur) definiert. -
Seite 37: Raumtemperatur Ändern (Heizkreis Ohne Raumfühler)
Änderung ein paar Tage abwarten und je nach Wohlbefinden weitere Änderungen vornehmen! 4.4.11 Raumtemperatur ändern (Heizkreis mit Raumfühler) ❒ Informationsanzeige des gewünschten Heizkreises antippen ❒ Gewünschten Raumtemperatur durch Tippen auf „+“ oder „-“ anpassen Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 38: Betriebsart Des Heizkreises Umschalten
Betreiben der Anlage Kessel am Touchdisplay bedienen HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. Alternativ kann die Raumtemperatur direkt am Fernversteller / Raumbediengerät angepasst werden. 4.4.12 Betriebsart des Heizkreises umschalten Durch Tippen auf das Betriebsart-Symbol im Menü des jeweiligen Heizkreises wird die Betriebsart geändert. -
Seite 39: Display Sperren / Bedienebene Wechseln
4.4.14 Komponenten umbenennen Die Bezeichnungen von Boiler, Puffer und Heizkreise können frei gewählt werden. Für die Benennung stehen max. 20 Zeichen zur Verfügung. ❒ Im Systemmenü zum Menü „Anlage“ navigieren und das Untermenü „Umbenennung“ öffnen Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 40: Urlaubsprogramm Konfigurieren
Betreiben der Anlage Kessel am Touchdisplay bedienen ❒ Die gewünschte Komponente antippen und mithilfe der Tastatur umbenennen 4.4.15 Urlaubsprogramm konfigurieren Durch Einstellen eines Beginn- und Enddatums im Urlaubsprogramm wird eine Zeitspanne festgelegt, in der ein aktiver Heizkreis auf die eingestellte Absenktemperatur geregelt sowie ein aktivierter Boiler nicht geladen wird. -
Seite 41: Kessel Am Raumbediengerät Ein-/Ausschalten
(⇨ Siehe "Anzeige-Symbole für froeling-connect / Fernschalten" [Seite 26]), kann der Kessel am Raumbediengerät ein- und ausgeschaltet werden. Fernschalten des Kessels deaktiviert Fernschalten des Kessels aktiviert ❒ Kessel durch Tippen auf den aktuellen Betriebszustand ein-/ausschalten Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 42: Spannungsversorgung Ausschalten
Betreiben der Anlage Spannungsversorgung ausschalten 4.6 Spannungsversorgung ausschalten WARNUNG Beim Ausschalten des Hauptschalters im Automatikbetrieb: Schwerwiegende Störung der Verbrennung und in weiterer Folge schwerste Unfälle möglich! Vor dem Ausschalten des Hauptschalters: ❒ Kessel durch Tippen auf „Kessel Aus“ ausschalten ➥ Kessel stellt geregelt ab und wechselt nach dem Reinigungszyklus in den Betriebszustand "Kessel Aus"... -
Seite 43: "Geförderte Pellets Bei 100% Einschub" Eintragen
❒ Informationsanzeige des Pelletsverbrauchs antippen ❒ Größeren Wert der beiden Messungen im Menü „Verbrauch“ in Parameter „Geförderte Pellets bei 100% Einschub“ eintragen HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 44: Füllstand Des Aschebehälters Prüfen Und Bei Bedarf Entleeren
Betreiben der Anlage Füllstand des Aschebehälters prüfen und bei Bedarf entleeren 4.8 Füllstand des Aschebehälters prüfen und bei Bedarf entleeren Der Aschebehälter muss je nach Energiebedarf und Brennstoffqualität in entsprechenden Intervallen entleert werden. Bei diesen Intervallen sollten auch Rost, Durchbrandschale und Brennkammer kontrolliert werden. 4.8.1 Füllstand des Aschebehälters prüfen ❒... - Seite 45 Wert zurückgesetzt werden: Systemmenü Kessel ❒ Im Menü „allgemeine Einstellungen“ des Kessels den Parameter „Zurücksetzen der verbl. Heizstunden bis zur Asche entleeren Warnung“ auf „JA“ setzen ➥ Parameter wird im Anschluss automatisch auf „NEIN“ zurückgesetzt Bedienungsanleitung PE1c Pellet | B1590119_de...
-
Seite 46: Instandhalten Der Anlage
Instandhalten der Anlage Allgemeine Hinweise zur Instandhaltung 5 Instandhalten der Anlage 5.1 Allgemeine Hinweise zur Instandhaltung GEFAHR Bei Arbeiten an elektrischen Komponenten: Lebensgefahr durch Stromschlag! Für Arbeiten an elektrischen Komponenten gilt: ❒ Arbeiten nur durch eine Elektrofachkraft durchführen lassen ❒ Geltende Normen und Vorschriften beachten ➥... -
Seite 47: Benötigte Hilfsmittel
Schürgerät mit Halterung Steckschlüssel SW 13 Rohrreinigungsfeder Reinigungsbürste (Ø 56 x 1350) zur Reinigung des Wärmetauschers Im Lieferumfang nicht enthalten: Schraubendreher-Satz (Kreuzschlitz, Schlitz, Torx T20, T25, T30) Gabel- oder Ringschlüsselsatz Kleiner Besen oder Reinigungsbürste Aschesauger Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 48: Instandhaltungsarbeiten Durch Den Betreiber
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber 5.3 Instandhaltungsarbeiten durch den Betreiber ❒ Eine regelmäßige Reinigung des Kessels verlängert die Lebensdauer und ist Grundvoraussetzung für einen störungsfreien Betrieb! ❒ Empfehlung: Bei Reinigungsarbeiten einen Aschesauger verwenden! 5.3.1 Inspektion Anlagendruck kontrollieren ❒ Anlagendruck am Manometer ablesen ➥... -
Seite 49: Reinigung
❒ Kessel durch Tippen auf „Kessel aus“ ausschalten ❒ Kessel mindestens eine Stunde auskühlen lassen ❒ Abdeckung des Brennkammerdeckels nach oben aushängen ❒ Brennkammerdeckel mit mitgelieferten Steckschlüssel demontieren ➥ Steckschlüssel in Werkzeugklemme (A) an der Innenseite der Isoliertür befestigt Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 50: Kondensatablauf Überprüfen
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber ❒ Flugasche mit Aschesauger aus Brennraum entfernen ❒ Durchbrandring herausnehmen und reinigen ❒ Oberseite (A) und Innenflächen des Brenners reinigen ❒ Ablagerungen an der Pellets-Einschuböffnung und Öffnung des Zündrohres (B) entfernen Kondensatablauf überprüfen ❒... - Seite 51 Kann nicht sichergestellt werden, dass das Kondensat abfließen kann: ❒ Saugzuggebläse demontieren und Rohr mit Rohrreinigungsfeder erneut freiräumen ⇨ Siehe "Saugzuggebläse reinigen" [Seite 55] ❒ Blinddeckel mit Dichtung an der Abflusswanne entfernen ❒ Abflusswanne auf Kondensatrückstände kontrollieren und bei Bedarf reinigen Bedienungsanleitung PE1c Pellet | B1590119_de...
-
Seite 52: Wiederkehrende Kontrolle Und Reinigung
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber 5.3.3 Wiederkehrende Kontrolle und Reinigung Je nach Betriebsstunden und Brennstoff-Qualität ist der Kessel in entsprechenden Intervallen zu kontrollieren und zu reinigen. Die wiederkehrende Kontrolle und Reinigung ist nach spätestens 2500 Betriebsstunden oder mindestens einmal jährlich durchzuführen. Bei problematischen Brennstoffen (z. -
Seite 53: Kondensatablauf Spülen
❒ Wärmetauscherrohre auf Reinigungszustand kontrollieren ➥ Bei ungleichmäßiger Abreinigung Düsen der Spüleinrichtung auf Verstopfung (Kalk, Schmutz, …) kontrollieren Kondensatablauf spülen ❒ Deckel der Reinigungsöffnung am Abflussrohr abschrauben ❒ Spülschlauch Richtung Kanal einschieben und Kondensatablauf spülen Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 54: Wärmetauscher Und Wos-Federn Reinigen
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber Wärmetauscher und WOS-Federn reinigen ❒ Kessel durch Tippen auf „Kessel AUS“ geregelt abstellen ❒ Kessel am Hauptschalter ausschalten und mindestens eine Stunde abkühlen lassen Wenn kein elektrostatischer Partikelabscheider vorhanden ist, sind die ersten vier Schritte zu überspringen. -
Seite 55: Saugzuggebläse Reinigen
❒ Anschlusskabel des Saugzuggebläses abstecken ❒ Saugzuggebläse demontieren ➥ Darauf achten, dass Dichtung am Saugzuggehäuse nicht beschädigt wird! ❒ Ventilatorrad mit einer weichen Bürste oder Pinsel von innen nach außen reinigen ❒ Verunreinigungen und Ablagerungen im Saugzuggehäuse beseitigen Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 56: Abgasfühler Reinigen
Instandhalten der Anlage Instandhaltungsarbeiten durch den Betreiber Abgasfühler reinigen ❒ Abgasfühler mit einem sauberen Tuch reinigen ❒ Messtiefe kontrollieren ➥ Abgasfühler muss ca. 55 mm in den Wärmetauscher ragen Abgasrohr reinigen ❒ Revisionsdeckel am Verbindungsrohr demontieren ❒ Verbindungsrohr zwischen Kessel und Kamin mit Kaminkehrerbürste reinigen ➥... -
Seite 57: Zugreglerklappe Prüfen
„JA“ stellen ➥ Bei Verlassen des Menüs wird die Spülung beendet ❒ Becher zum Auffangen des restlichen Spülwassers unter die Filtereinheit halten ❒ Filterdeckel abschrauben ❒ Sieb entnehmen und unter fließendem Wasser gründlich reinigen Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 58: Instandhaltungsarbeiten Durch Die Fachkraft
Instandhalten der Anlage Instandhaltungsarbeiten durch die Fachkraft 5.4 Instandhaltungsarbeiten durch die Fachkraft VORSICHT Bei Instandhaltungsarbeiten durch Ungeschulte: Sachschaden und Verletzungen möglich! Für die Instandhaltung gilt: ❒ Anweisungen und Hinweise in den Anleitungen beachten ❒ Arbeiten an der Anlage nur durch einschlägig qualifizierte Personen durchführen lassen Instandhaltungsarbeiten in diesem Kapitel dürfen nur durch qualifizierte Personen durchgeführt werden:... -
Seite 59: Verbrennungsrost Kontrollieren Und Reinigen
❒ Doppeldrahtklemme mit Zange lockern und Messleitung an der Unterdruckmessdose abziehen ❒ Messleitung mit schwacher Druckluft reinigen ➥ ACHTUNG! Mit Druckluft nicht in Unterdruckmessdose blasen! Die Messdose könnte beschädigt werden ❒ Nach dem Reinigen Messleitung am Anschluss „P2“ montieren Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 60: Lambdasonde Reinigen
Instandhalten der Anlage Instandhaltungsarbeiten durch die Fachkraft 5.4.3 Lambdasonde reinigen ❒ Verschraubung (A) lösen und Kabel ausfädeln ❒ Lambdasonde vorsichtig herausziehen ➥ Auf Kabel der Lambdasonde achten! ❒ Messöffnungen mit feinem Pinsel und Aschesauger vorsichtig von Verunreinigungen befreien ➥ Dabei Lambdasonde mit Spitze nach unten halten, damit Ablagerungen aus den Messöffnungen fallen können ACHTUNG: ▪... -
Seite 61: Emissionsmessung Durch Schornsteinfeger Bzw. Kontrollorgan
➥ Nach dem Systemstart der Regelung ist der Kessel betriebsbereit ❒ Kessel durch Tippen auf „Kessel Ein“ einschalten ➥ Der Automatikbetrieb ist aktiv. Die Heizungsanlage wird über die Regelung gemäß der eingestellten Betriebsart im Automatikbetrieb geregelt Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 62: Emissionsmessung Starten
Instandhalten der Anlage Emissionsmessung durch Schornsteinfeger bzw. Kontrollorgan 5.5.2 Emissionsmessung starten ❒ Am Grundbild den „Kaminkehrerbetrieb“ aktivieren ❒ Im Menü den gewünschten Zeitpunkt wählen: sofort ❒ Art der Messung bestimmen (Nennlast / Teillast) ➥ Rund 20 Minuten nach Aktivierung sollte sich eine konstante Abgastemperatur und Restsauerstoffgehalt eingestellt haben ➥... -
Seite 63: Störungsbehebung
Kesseltemperatur von max. 100°C aus. Die Pumpen laufen weiter. Sobald die Temperatur unter ca. 75°C gesunken ist, kann der STB mechanisch entriegelt werden: ❒ Kappe des STB abschrauben ❒ STB durch Drücken mit Schraubendreher entriegeln Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 64: Störungen Mit Störmeldung
Störungsbehebung Störungen mit Störmeldung 6.3 Störungen mit Störmeldung Wenn eine Störung ansteht und noch nicht behoben ist: ❒ Status-LED signalisiert die Art der Störung - Orange blinkend: Warnung - Rot blinkend: Fehler oder Alarm ❒ Störmeldung wird am Display angezeigt Der Begriff „Störung“... -
Seite 65: Störmeldung Quittieren
❒ Nach Beheben der Störung gelangt man durch Tippen auf das Abbrechen-Symbol zum Grundbild. 6.4 Störmeldung quittieren Nach dem Beheben der Störung: ❒ Auf das "Abbrechen-Symbol" tippen ➥ Status-LED blinkt weiß (Farbe auswählbar) - Kessel störungsfrei Bedienungsanleitung PE1c Pellet | B1590119_de... -
Seite 66: Notizen
Notizen 7 Notizen Fröling Ges.m.b.H. | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... - Seite 67 Notizen Bedienungsanleitung PE1c Pellet | B1590119_de...
-
Seite 68: Anhang Adressen
Anhang Adressen 8 Anhang 8.1 Adressen 8.1.1 Adresse des Herstellers FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 EMAIL info@froeling.com INTERNET www.froeling.com Werkskundendienst Österreich 0043 (0)7248 606 7000 Deutschland 0049 (0)89 927 926 400 Weltweit...
